Mitsubishi Lancer X. Руководство - часть 403

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-237

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ УГЛОВОГО ДАТЧИКА
ИЛИ ЗАДНЕГО ДАТЧИКА

• Вначале отсоединить соединитель разъема,

а затем снять датчик.

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
МОНТАЖЕ
>>A<< УСТАНОВКА УГЛОВОГО
ДАТЧИКА ИЛИ ЗАДНЕГО ДАТЧИКА

Установить датчик таким образом, чтобы разъем
датчика был ориентирован по горизонтали по
отношению к земле (боковая отметка на разъеме
совпадает с поперечным направлением).

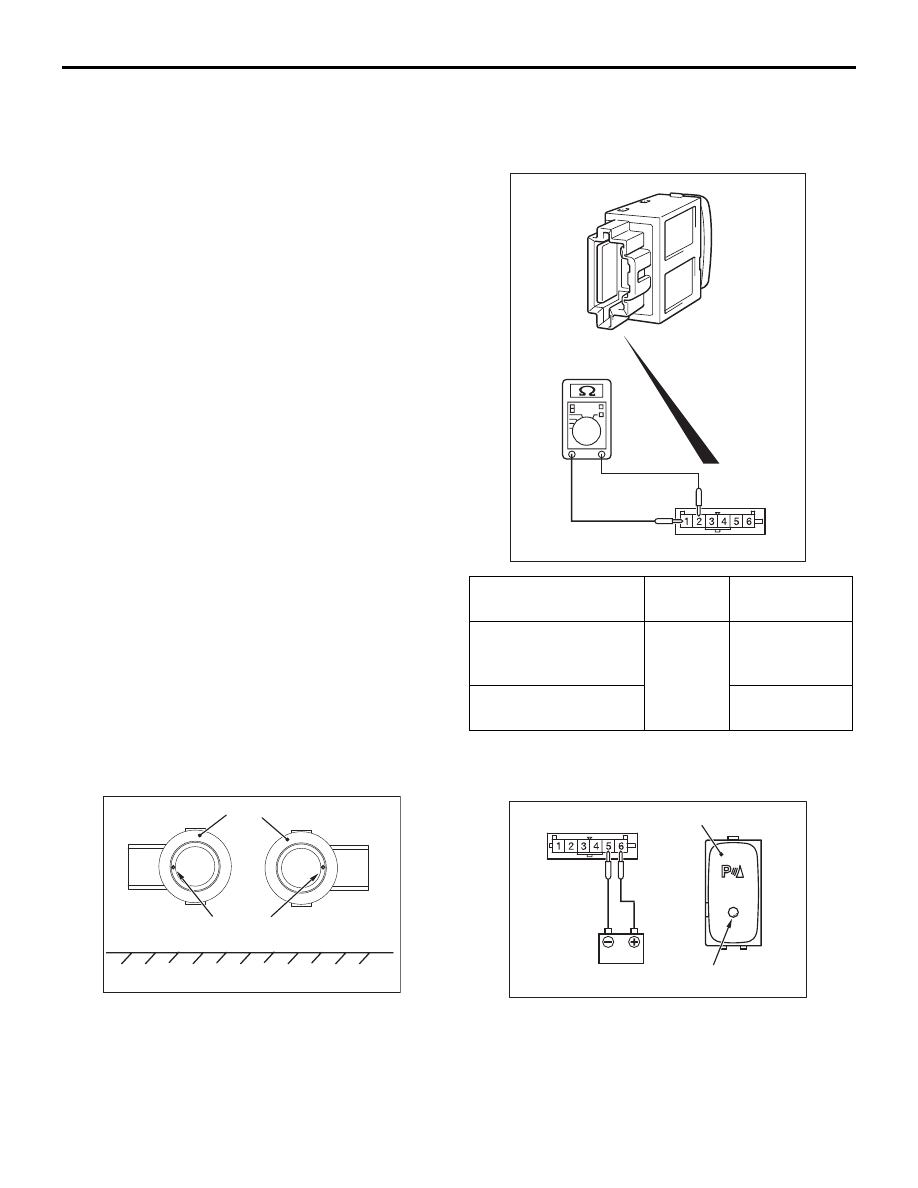

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ РАДАРА

M1540701800087

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ
ВКЛ/ВЫКЛ

ПРОВЕРКА ИНДИКАТОРНОЙ ЛАМПЫ
ДАТЧИКОВ ЗАДНЕГО ХОДА

Подать напряжение аккумулятора (выводы №5
и 6) разъема выключателя радара и проверить,
загорается ли индикаторная лампа датчиков
заднего хода.

Этапы снятия углового
датчика/заднего датчика

<<

A

>>

>>

A

<<

1.

Угловой датчик

<<

A

>>

>>

A

<<

2.

Задний датчик
Этапы снятия блока
управления углового
датчика/заднего датчика

•

Приборная панель, нижняя
(см. ГРУППУ 52A Нижняя
приборная панель

Стр.52A-8

).

•

Модуль коленной подушки
безопасности (См. ГРУППУ 52B

−

Модуль коленной подушки
безопасности

Стр.52B-189

).

3.

Кронштейн блока управления
углового датчика/заднего датчика

4.

Блок управления углового
датчика//заднего датчика
Последовательность
демонтажа выключателя
радара

5.

Панель переключателя консоли
пола (см. ГРУППУ 52A, Узел
консоли пола

Стр.52A-9

).

6.

Переключатель радара

AD

«масса»

Отметка со стороны разъема

Угловой датчик или задний датчик

AC700063

Положение
переключателя

Номер
вывода

Нормальные
условия

ВКЛ (переключатель
нажат)

1

− 2

Цепь
в порядке (2

Ω

или меньше)

ВЫКЛ (переклю-



чатель отжат)

Разрыв

AC507372

Переключатель радара

AG

Индикатор датчика заднего хода

AC507373

РАДАР

ВСПОМОГАТЕЛЬНОЕ ГНЕЗДО

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-238

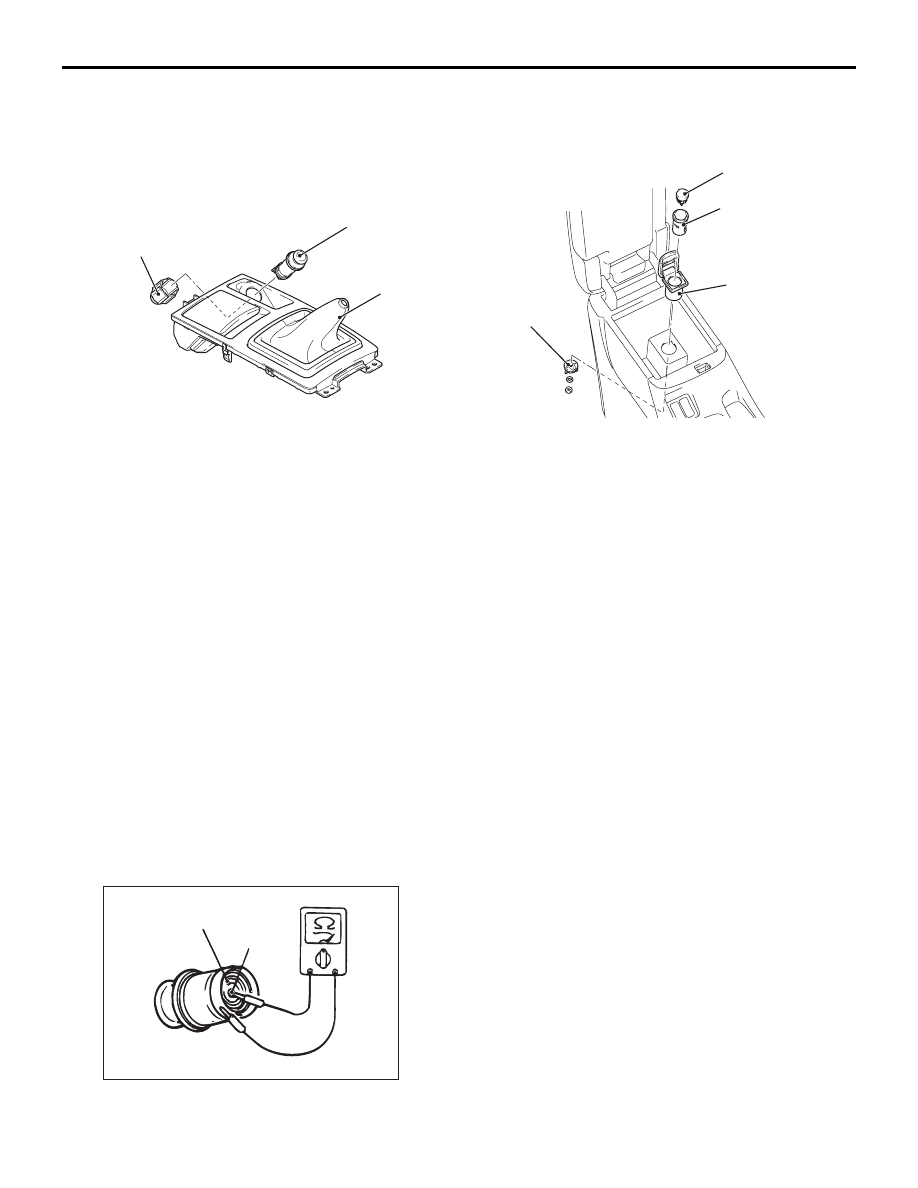

ВСПОМОГАТЕЛЬНОЕ ГНЕЗДО

СНЯТИЕ И УСТАНОВКА

M1542300200217

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ ВСПОМОГАТЕЛЬНОГО
ГНЕЗДА <ЗАДНЯЯ КОНСОЛЬ ПОЛА>

Разобрать и извлечь.

ПРИКУРИВАТЕЛЬ

ОСМОТР

M1543019504793

ПРОВЕРКА ПРИКУРИВАТЕЛЯ

• Вытащить прикуриватель и проверить

наличие изношенного края элемента поджига,
а также на наличие остатков табака или
других посторонних материалов на элементе.

• С помощью омметра проверить, что

сопротивление элемента равно 1,7 Ом.

AC700111

AC608779

AC608778

1

AB

2

3

4

5

6

7

Последовательность
демонтажа

1.

Напольная консоль в сборе
(см. ГРУППУ 52A

− Напольная

консоль в сборе

Стр.52A-9

.)

2.

Кожух розетки для подключения
дополнительного оборудования

3.

Крышка и дополнительное
гнездо.

•

Напольная консоль (см. ГРУППУ
52A

− Напольная консоль в сборе

Стр.52A-9

.)

4.

Узел положительной клеммы

5.

Узел отрицательной клеммы

<<

A

>>

6.

Дополнительное гнездо

7.

Крышка вспомогательного гнезда

Последовательность
демонтажа (Продолжение)

Точка

Элемент

AE

ACX01832

ПЕРЕКЛЮЧАТЕЛЬ РУЛЕВОЙ КОЛОНКИ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-239

ПЕРЕКЛЮЧАТЕЛЬ РУЛЕВОЙ КОЛОНКИ

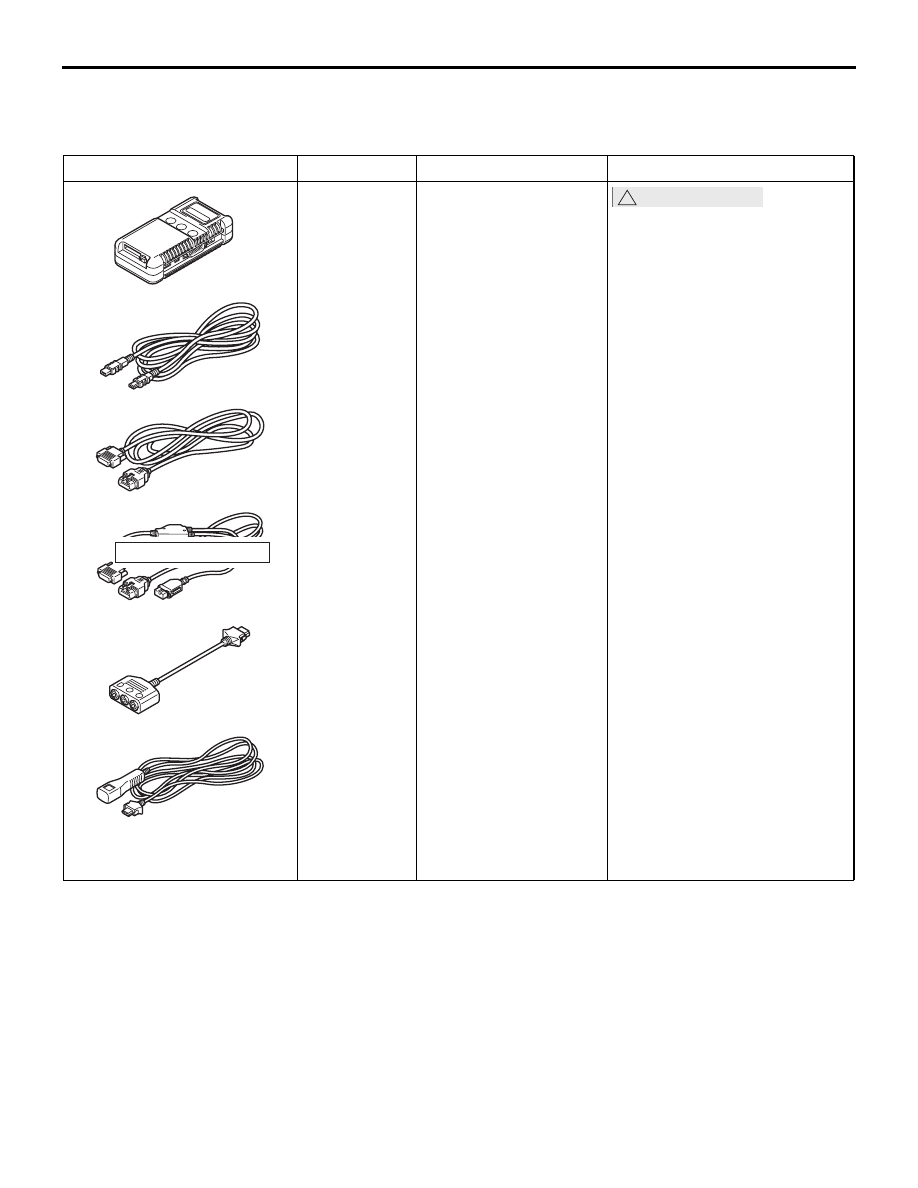

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1543100200197

Инструмент

№

Наименование

Использование

MB991955

a. MB991824
b. MB991827
c. MB991910
d. MB991911
e. MB991825
f. MB991826

Подузел M.U.T.-III

a. Интерфейс связи

транспортного
средства (V.C.I.)

b. Кабель USB

M.U.T.-III

c. Основной жгут

проводов M.U.T.-III А
(для автомобилей
с коммуникационной
шиной CAN)

d. Основной жгут

проводов M.U.T.-III В
(для автомобилей
без
коммуникационной
шины CAN)

e. Адаптер для

проведения
измерений M.U.T.-III

f. Жгут проводов для

запуска M.U.T.-III

!

ОСТОРОЖНО

В автомобилях с линией
связи CAN для отправки
условной скорости
автомобиля используйте
основной жгут проводов (А)
M.U.T.-III Если подсоединить
основной жгут проводов (B)
системы M.U.T.-III, связь
CAN будет работать
неправильно.
Диагностический код,
сервисные данные
и тестирование привода

НЕ ИСПОЛЬЗОВАТЬ

f

e

d

c

b

a

MB991825

MB991827

MB991824

MB991911

MB991955

MB991826

MB991910

ПЕРЕКЛЮЧАТЕЛЬ РУЛЕВОЙ КОЛОНКИ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-240

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

СТАНДАРТНАЯ ПРОЦЕДУРА
ДИАГНОСТИКИ ПРИ ПОИСКЕ
И УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ

M1543101200145

См. ГРУППА 00

− Содержание поиска

и устранения неисправностей

Стр.00-6

.

ФУНКЦИЯ ДИАГНОСТИКИ

M1543101300120

ЧТЕНИЕ ДИАГНОСТИЧЕСКИХ КОДОВ

ГРУППА 00

− Функция диагностики

Стр.00-8

.

СБРОС ДИАГНОСТИЧЕСКИХ КОДОВ

ГРУППА 00

− Функция диагностики

Стр.00-8

.

.

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ

M1543100300149

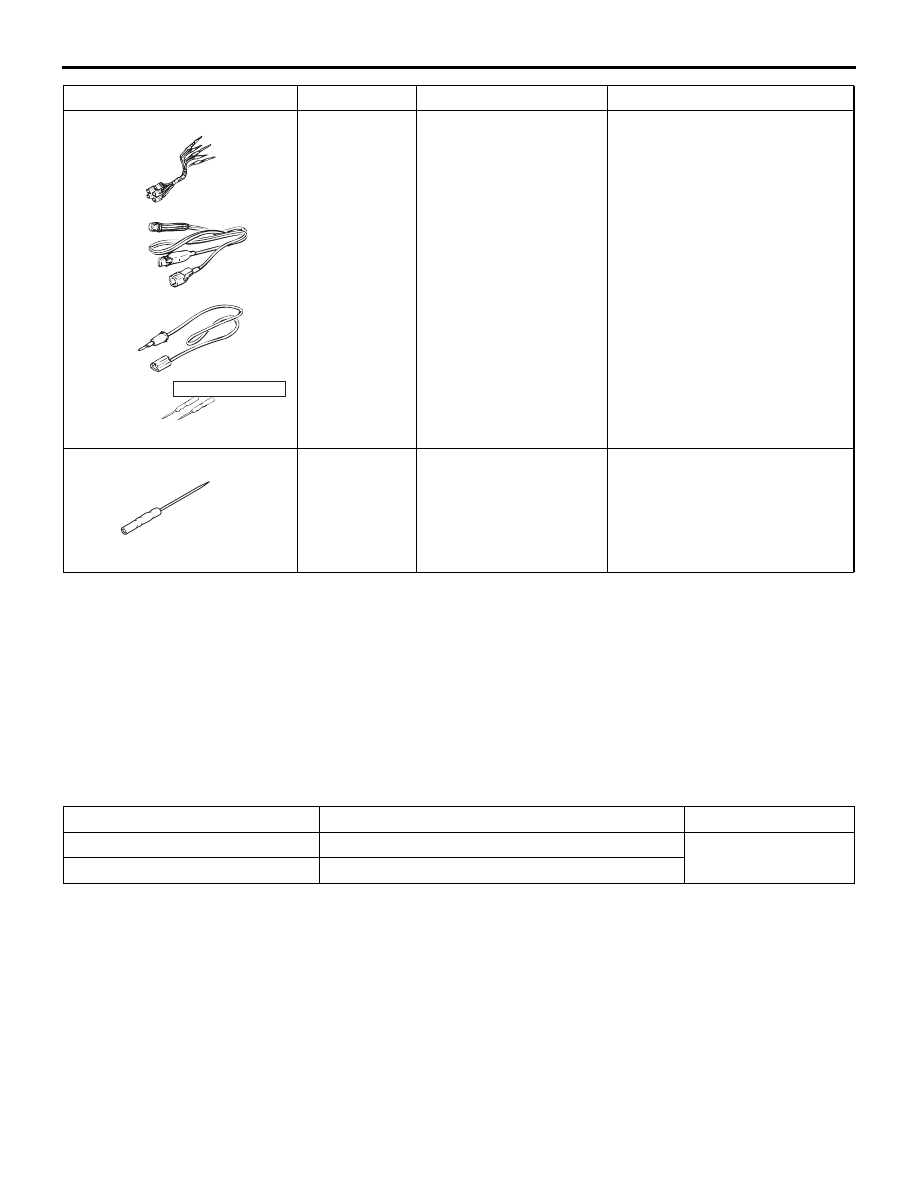

MB991223

a. MB991219
b. MB991220
c. MB991221
d. MB991222

Комплект проводов

a. Комплект

измерительных
проводов

b. Светодиодный жгут

проводов

c. Переходник

светодиодного жгута
проводов

d. Щуп

Проверка целостности
и замер напряжения в жгуте
электропроводки или на
разъеме

a. Для проверки давления

контактов разъёма

b. Для проверки цепи

электропитания

c. Для проверки цепи

электропитания

d. Для подключения тестера

с локальным питанием

MB992006

Сверхтонкий зонд

Проверка целостности
и замер напряжения в жгуте
электропроводки или на
разъеме

Инструмент

№

Наименование

Использование

BA

b

c

d

a

MB991223

НЕ ИСПОЛЬЗОВАТЬ

MB992006

№ диагностического кода

Объект диагностики

Страница

B2350

Переключатель освещения

Стр.54A-241

B2351

Переключатель стеклоочистителя
