Mitsubishi Lancer X. Руководство - часть 401





СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-229

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если препятствие не обнаруживается, когда
рычаг селектора переведен в положение «R»
(задний ход), возможно, неисправна
электропроводка, разъемы, переключатель
лампы заднего входа <M/T>, переключатель
ингибитора<CVT> или блок управления
углового/заднего датчика. Кроме того,
препятствия не обнаруживаются при наличии
ультразвуковых помех.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Повреждены провода или разъемы

электропроводки

• Неисправность переключателя фонаря

заднего хода <M/T>

• Неисправность переключателя ингибитора

<CVT>.

• Неисправность блока управления

углового/заднего датчика

• Неисправность датчиков заднего хода

(боковой датчик/задний датчик)

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить датчик обратного хода
(угловой/задний датчик) на воздействие
помех.

Q: Имеются ли какие-либо помехи, влияющие на

обмен данными (приборы, генерирующие
радиоволны, такие как электромагниты, или же
пылесос, подключенный к розетке), рядом
с датчиками обратного хода (угловой
датчик/задний датчик)?
ДА :

Отъехать в сторону или убрать приборы,
оказывающие влияние на обмен
данными (приборы, генерирующие
радиоволны, такие как электромагниты,
или же пылесос, подключенный
к розетке), рядом с датчиками обратного
хода (угловой датчик/задний датчик).

НЕТ :

Переход к Шагу 2.

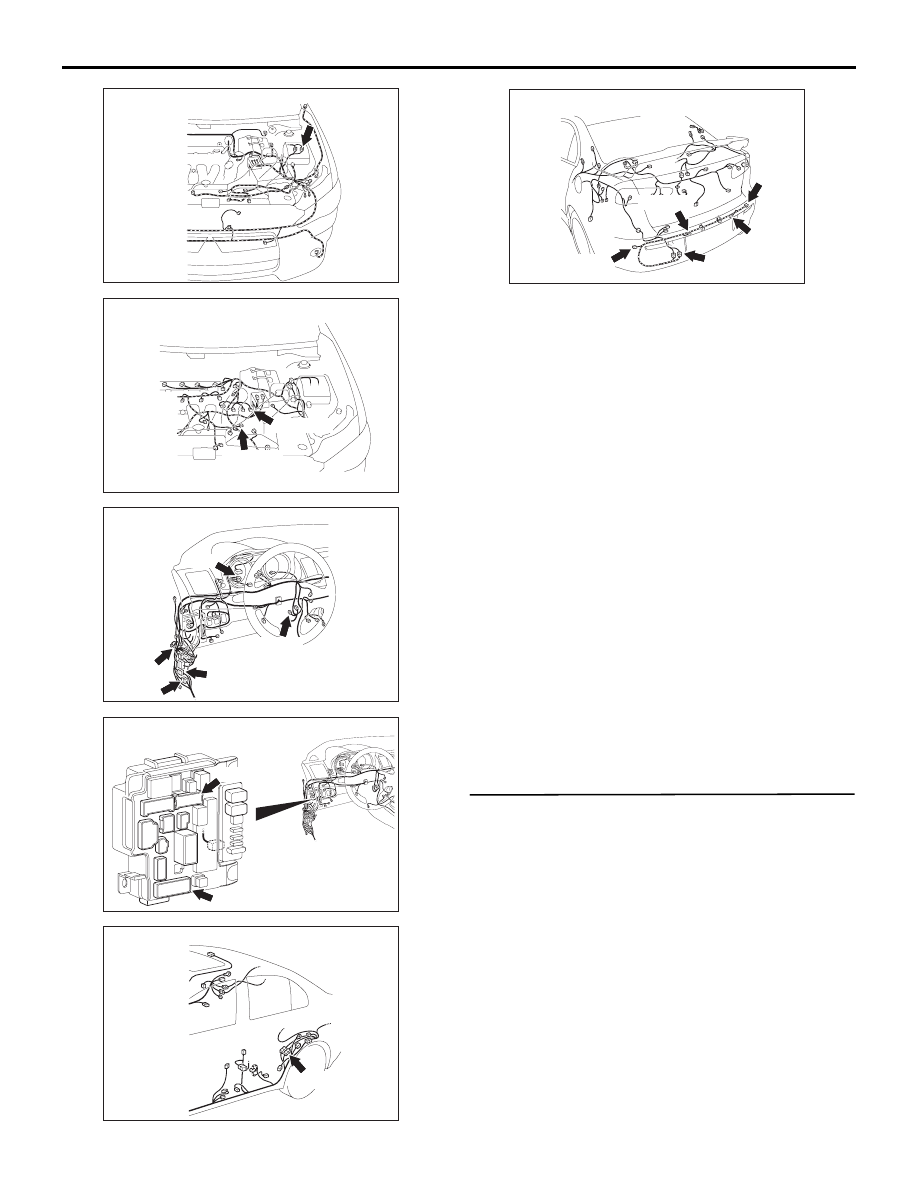

Разъем: A-11

AE

AC612690

B-110 (B)

B-109 (B)

Разъемы: B-109, B-110

AB

AC700270

C-28

C-39

C-30

C-40 (B)

C-27

DS

Разъемы: C-27, C-28, C-30, C-39, C-40

AC612705

C-311

C-304

ETACS-ECU

Разъемы: C-304, C-311

BJ

AC608152

D-16 (BR)

Разъем: D-16

AG

AC612723

F-34 (B)

F-33 (B)

F-32 (B)

Разъемы: F-18, F-31, F-32, F-33, F-34

F-18 (B)

F-31 (B)

AQ

AC700273

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-230

ШАГ 2. Проверка разъема: Разъем C-40 блока
управления углового датчика/заднего датчика
и разъем B-110 переключателя фонаря
заднего хода <M/T> или разъем B-109
переключателя ингибитора <CVT>.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 3. Проверить жгут электропроводки
между разъемом B-110 разъема фонаря
заднего хода (вывод №1) <M/T> или B-109
переключателя ингибитора <CVT> и разъем
C-40 блока управления углового
датчика/заднего датчика (вывод №1).
ПРИМЕЧАНИЕ: Прежде чем проверять жгут
электропроводки, проверить промежуточные
разъемы A-11, C-28 и разъемы C-304, C-311
ETACS-блока управления, а также
соединительные разъемы C-30, C-39,
и отремонтировать при необходимости.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 4. Проверка разъема: Разъем F-32
заднего датчика (RH).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 5. Проверить жгут электропроводки
между разъемом F-32 заднего датчика (RH)
(выводы №1, 2) и разъемом C-40 блока
управления углового датчика/заднего датчика
(выводы №6, 10).
ПРИМЕЧАНИЕ: Прежде чем осматривать жгут
электропроводки, осмотреть промежуточные
разъемы C-27, D-16 и F-18, и отремонтировать
при необходимости.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 6. Проверка разъема: Разъем F-33
заднего датчика (LH).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 7. Проверить жгут электропроводки
между разъемом F-33 заднего датчика (LH)
(выводы №1, 2) и разъемом C-40 блока
управления углового датчика/заднего датчика
(выводы №9, 10).
ПРИМЕЧАНИЕ: Прежде чем осматривать жгут
электропроводки, осмотреть промежуточные
разъемы C-27, D-16 и F-18, и отремонтировать
при необходимости.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 8.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 8. Проверка разъема: Угловой датчик
(задний: RH) разъем F-31.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 9.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 9. Проверить жгут электропроводки
между разъемом F-31 углового датчика (задн.:
RH) (выводы №1, 2) и разъемом C-40 блока
управления углового датчика/заднего датчика
(выводы №8, 10).
ПРИМЕЧАНИЕ: Прежде чем проверять жгут
электропроводки, проверить промежуточные
разъемы F-18, D-16, и C-27, и отремонтировать
при необходимости.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 10.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 10. Проверка разъема: Разъем F-34
углового датчика (задн: LH).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 11.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 11. Проверить жгут электропроводки
между разъемом F-34 углового датчика (задн.:
LH) (выводы №1, 2) и разъемом C-40 углового
датчика/заднего датчика блока управления
(выводы №7, 10).
ПРИМЕЧАНИЕ: Прежде чем проверять жгут
электропроводки, проверить промежуточные
разъемы F-18, D-16, и C-27, и отремонтировать
при необходимости.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 12.

НЕТ :

Отремонтировать жгут электропроводки.

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-231

ШАГ 12. Проверка после замены заднего
датчика (RH)
После замены заднего датчика (RH) проверить,
что система датчиков заднего хода в норме.

Q: Результаты проверки в норме?

ДА :

Процедура завершена.

НЕТ :

Переход к Шагу 13.

ШАГ 13. Проверка после замены заднего
датчика (LH)
После замены заднего датчика (LH) проверить,
что система датчиков заднего хода в норме.

Q: Результаты проверки в норме?

ДА :

Процедура завершена.

НЕТ :

Переход к Шагу 14.

ШАГ 14. Замена после замены углового
датчика (заднего: RH)
После замены углового датчика (RH) проверить,
что система датчиков заднего хода в норме.

Q: Результаты проверки в норме?

ДА :

Процедура завершена.

НЕТ :

Переход к Шагу 15.

ШАГ 15. Замена после замены углового
датчика (заднего: LH)
После замены углового датчика (задн.: LH),
убедиться, что система датчиков заднего хода
в норме.

Q: Результаты проверки в норме?

ДА :

Процедура завершена.

НЕТ :

Заменить угловой/задний датчик блока
управления.

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-232

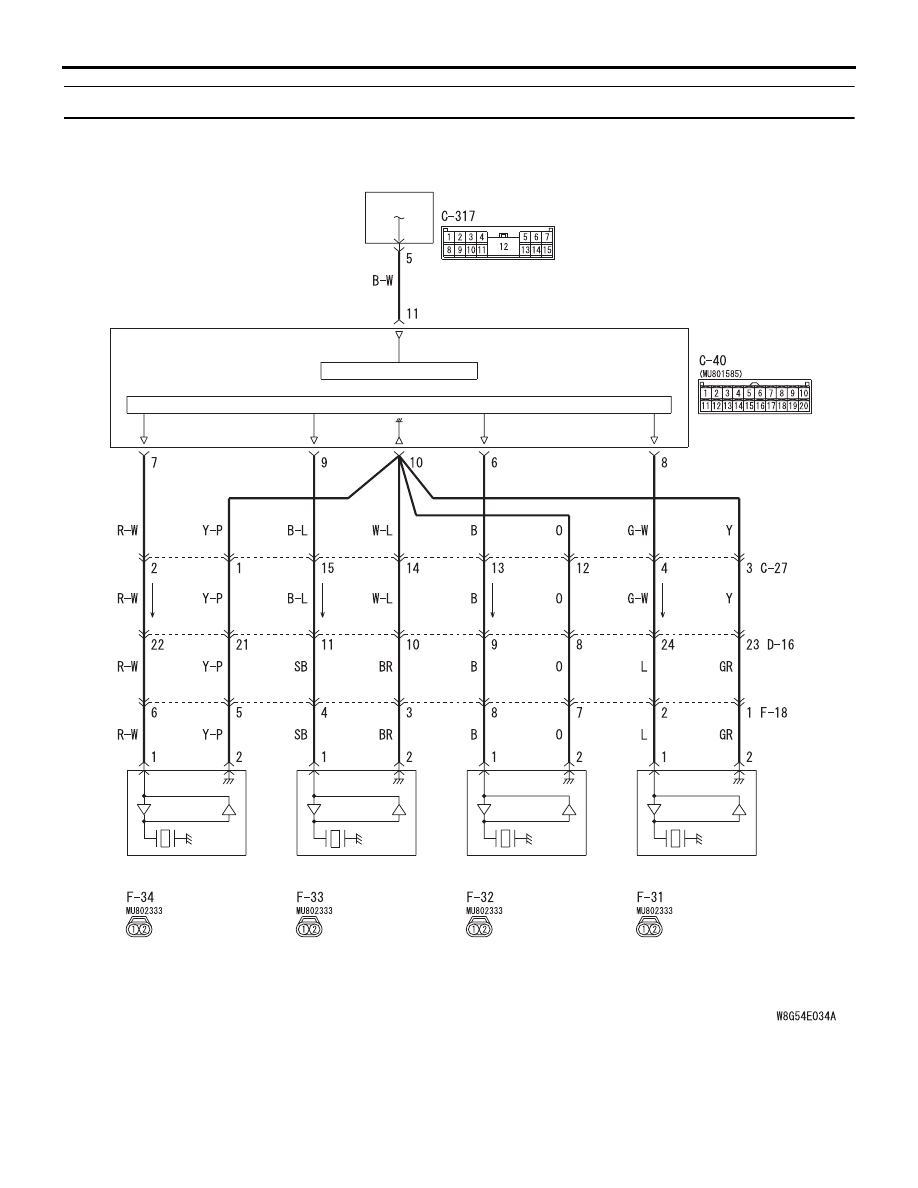

Процедура проверки 6: Мигает индикатор датчика заднего хода.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ЗАДНИЙ ДАТЧИК

(ПРАВЫЙ)

ЗАДНИЙ ДАТЧИК

(ЛЕВЫЙ)

ETACS-ECU

ИСТОЧНИК ПИТАНИЯ

ЦЕПЬ ИНТЕРФЕЙСА

УГЛОВОЙ ДАТЧИК

(ЗАДНИЙ: ПРАВЫЙ)

УГЛОВОЙ ДАТЧИК

(ЗАДНИЙ: ЛЕВЫЙ)

ECU УГЛОВОГО

ДАТЧИКА/

ЗАДНЕГО ДАТЧИКА

Цепь системы помощи при движении задним ходом
