СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-221

Процедура проверки 2: Не включается индикатор датчиков заднего хода.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если индикаторная лампа обратного хода не
горит, возможно, неисправны разъемы
электропроводки, блок управления углового
датчика/заднего датчика или ETACS-блок
управления.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Повреждены провода или разъемы

электропроводки

• Неисправность блока управления углового

датчика/заднего датчика

• Неисправность ЭБУ ETACS

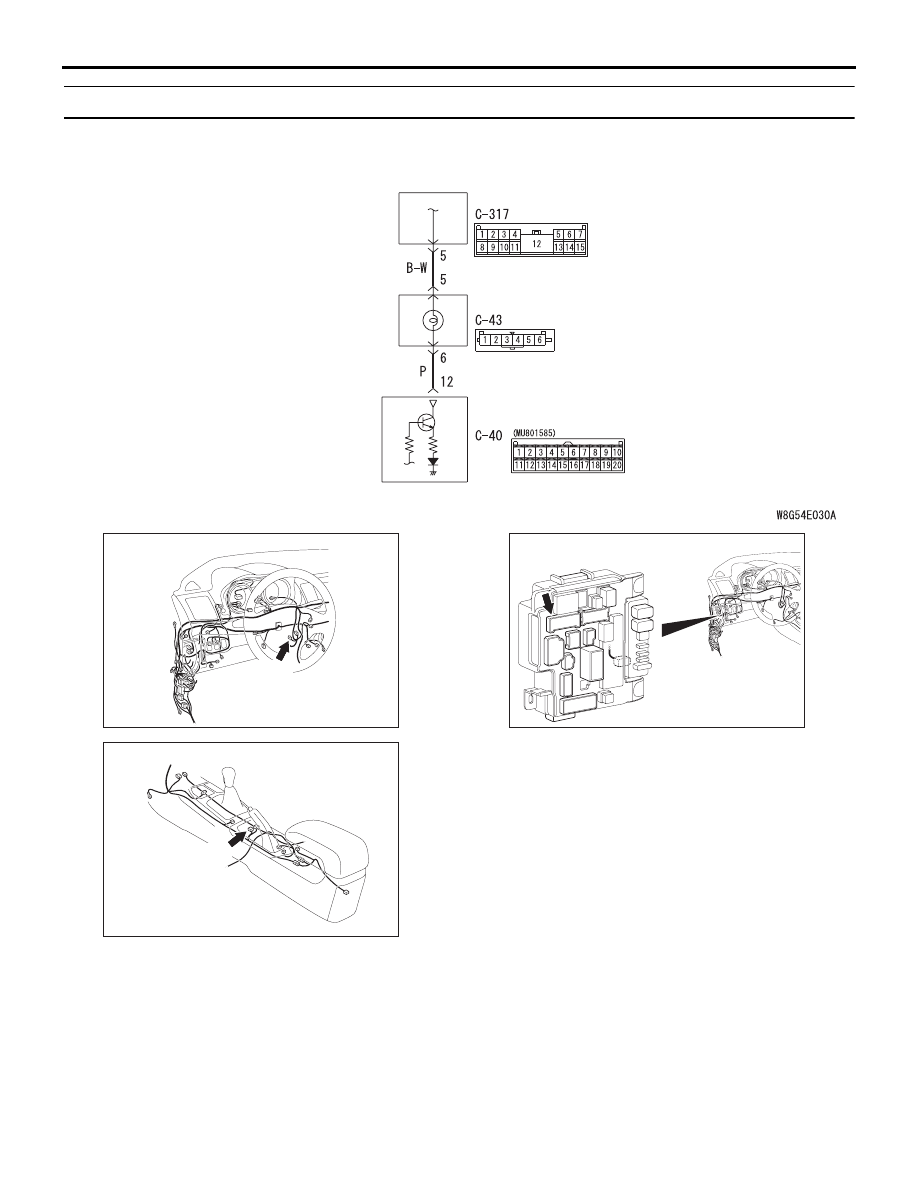

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый

G: Зеленый     L: Синий

W: Белый     Y: Желтый

SB: Голубой     BR: Коричневый

O: Оранжевый     GR: Серый

R: Красный     P: Розовый

V: Фиолетовый     PU: Пурпурный

SI: Серебристый

ETACS-ECU

ПЕРЕКЛЮЧАТЕЛЬ РАДАРА

ECU УГЛОВОГО

ДАТЧИКА/

ЗАДНЕГО ДАТЧИКА

Цепь индикатора переключателя радара

C-40 (B)

DQ

Разъем: C-40

AC612705

C-43 (L)

Разъем: C-43

AD

AC700272

ETACS-ECU

Разъем: C-317

BP

AC608152

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-222

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем C-43
выключателя радара

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверка выключателя радара
См.

Стр.54A-237

.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Заменить выключатель радара.

ШАГ 3. Диагностический код другой системы
на сканере M.U.T.-III
Проверить, выдается ли код диагностики
в ETACS-блоке управления.

Q: Результаты проверки в норме?

ДА :

Найдите и устраните неисправность
в ETACS-ECU. См. ETACS-блок
управления

− Поиск и устранение

неисправностей

Стр.54A-296

.

НЕТ :

Перейти к шагу 4

ШАГ 4. Измерить напряжение на разъеме C-43
выключателя радара
(1) Отсоединить разъем и выполнить измерение

на стороне жгута.

(2) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

(3) Измерить напряжение между клеммой № 5

разъема C-43 выключателя радара
и «массой» кузова.

НОРМА: Напряжение аккумуляторной
батареи

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Перейти к шагу 5

ШАГ 5. Проверить жгут электропроводки от
разъема C-317 ETACS-блока управления
(вывод №5) до разъема C-43 выключателя
радара (вывод №5)
ПРИМЕЧАНИЕ: Прежде чем проверять жгут
электропроводки, проверить C-317
ETACS-блока управления и отремонтировать
при необходимости.

Q: Результаты проверки в норме?

ДА :

Повторно проверить систему.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 6. Проверка разъема: Разъем C-40 блока
управления углового датчика/заднего датчика

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 7

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 7. Проверить жгут электропроверки от
разъема C-43 выключателя радара (вывод
№6) до разъема C-40 блока управления
углового датчика/заднего датчика (вывод
№12).

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 8

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 8. Повторно проверить систему.

Q: Результаты проверки в норме?

ДА :

Диагностика завершена.

НЕТ :

Заменить угловой/задний датчик блока
управления.

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-223

Процедура проверки 3: Система не включается или не выключается даже при нажатии
выключателя радара.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если нельзя переключить систему ВКЛ/ВЫКЛ
датчика обратного хода, даже если выключатель
радара нажат, возможно, неисправна проводка,
разъем(ы), выключатель радара или блок
управления углового датчика/заднего датчика.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Повреждены провода или разъемы

электропроводки

• Неисправность выключателя радара

• Неисправность блока управления

углового/заднего датчика

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем C-43
выключателя радара

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверка выключателя радара
См.

Стр.54A-237

.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Заменить выключатель радара.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый

G: Зеленый     L: Синий

W: Белый     Y: Желтый

SB: Голубой     BR: Коричневый

O: Оранжевый     GR: Серый

R: Красный     P: Розовый

V: Фиолетовый     PU: Пурпурный

SI: Серебристый

ПЕРЕКЛЮЧАТЕЛЬ РАДАРА

ECU УГЛОВОГО

ДАТЧИКА/

ЗАДНЕГО ДАТЧИКА

Цепь переключателя радара

C-40 (B)

DQ

Разъем: C-40

AC612705

C-43 (L)

Разъем: C-43

AD

AC700272

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-224

ШАГ 3. Измерить сопротивление разъема C-43
выключателя радара
(1) Отсоединить разъем и выполнить измерение

на стороне жгута.

(2) Измерить сопротивление между разъемом

C-43 (вывод №2) и «массой» кузова.

НОРМА: Цепь в порядке (2

Ω или

меньше)

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Перейти к шагу 4

ШАГ 4. Проверить электропроводку между
выводом № 2 разъема C-43 выключателя
радара и «массой» кузова.

Q: Результаты проверки в норме?

ДА :

Повторно проверить систему.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 5. Проверка разъема: Разъем C-40 блока
управления углового датчика/заднего датчика

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 6. Проверить жгут электропроводки
между разъемом C-43 выключателя радара
(вывод №1) и разъемом C-40 блока
управления углового/заднего датчика (вывод
№13)

Q: Результаты проверки в норме?

ДА :

Заменить угловой/задний датчик блока
управления.

НЕТ :

Отремонтировать жгут электропроводки.
