Mitsubishi Lancer X. Руководство - часть 397





ПЕРЕКЛЮЧАТЕЛЬ ФОНАРЯ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-213

ПОСЛЕДОВАТЕЛЬНОСТЬ АНАЛИЗА
КОДОВ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ

Код № B16A6 Перегорел предохранитель фонаря аварийной сигнализации

ФУНКЦИИ ДИАГНОСТИКИ

Когда сгорел предохранитель фонаря аварийной
сигнализации, ETACS-блок управления выдает
код диагностики №B16A6.

КРИТЕРИИ ОЦЕНКИ

Если код диагностики не выдается, и при
трехкратном последовательном обнаружении
сгоревшего предохранителя фонаря аварийной
сигнализации, ETACS-блок управления выдает
код диагностики №B16A3.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Повреждены провода или разъемы

электропроводки

• Неисправность ЭБУ ETACS

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка плавкого предохранителя
Проверить плавкий предохранитель указателя
поворота.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Заменить плавкий предохранитель
указателя поворота.

ШАГ 2. Проверьте факт сброса кода
неисправности.
(1) Сбросить диагностический код.
(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код неисправности сформирован?

ДА :

Замените ЭБУ ETACS.

НЕТ :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для /проверки и устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

ТАБЛИЦА ПРОЯВЛЕНИЙ
НЕИСПРАВНОСТЕЙ

M1541500700149

ПРОЦЕДУРЫ РАБОТЫ
С ПРОЯВЛЕНИЯМИ
НЕИСПРАВНОСТЕЙ

Процедура проверки 1: Не включаются фонари аварийной сигнализации.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если не работают фонари аварийной
сигнализации, то, возможно, неисправна входная
сеть переключателя фонаря аварийной
сигнализации в блоке центральной панели или
ETACS-блок управления.

Признак неисправности

Процедура проверки №

Страница

Не включается фонарь аварийной сигнализация.

1

Стр.54A-213

ПЕРЕКЛЮЧАТЕЛЬ ФОНАРЯ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-214

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность блока центральной панели

• Неисправность ЭБУ ETACS

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить работу указателей
поворота.
Проверить, что указатели поворотов светятся
нормально.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Диагностировать фары. См. Процедуру
проверки 10 «Не работают указатели
поворота»

Стр.54A-110

.

ШАГ 2. Перечень данных M.U.T.-III
Используя сервисные данные ETACS-блока
управления, проверить сигнал фонаря аварийной
сигнализации.

• Перевести переключатель фонаря аварийной

сигнализации в положение ВКЛ.

НОРМА: Отображается нормальное
состояние.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Найдите и устраните неисправность
в ETACS-ECU. См. Процедуру проверки
10 «Не поступает сигнал переключателя
фонаря аварийной сигнализации»

Стр.54A-339

.

ШАГ 3. Повторно проверить систему.
Убедитесь в том, что фонари аварийной
сигнализации горят нормально.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Замените ЭБУ ETACS.

СНЯТИЕ И УСТАНОВКА

M1541501000187

См. ГРУППУ 52A

− Центральная приборная

панель

Стр.52A-7

.

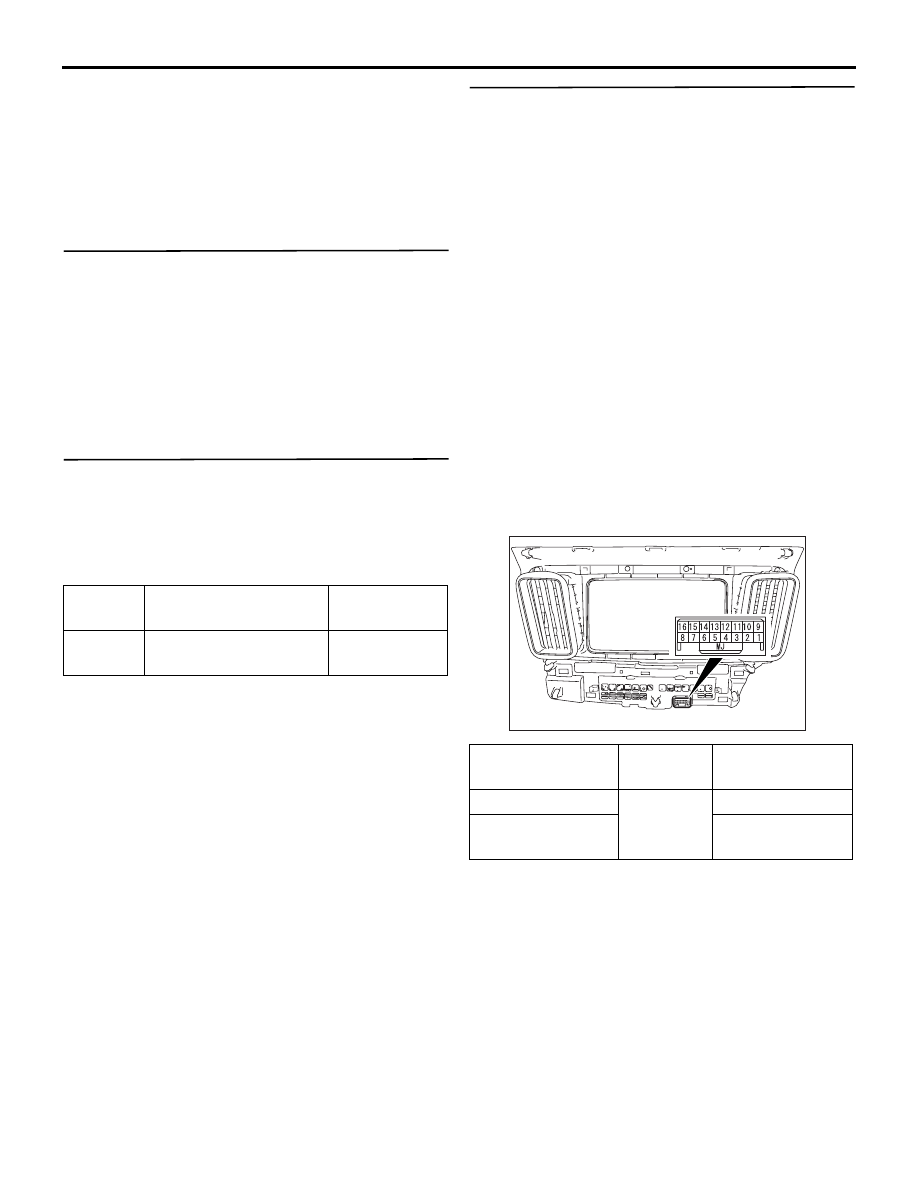

ОСМОТР

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ФОНАРЯ
АВАРИЙНОЙ СИГНАЛИЗАЦИИ

M1541501100140

Элемент

Наименование
позиции

Нормальные
условия

Позиция
265

Выключатель аварий-



ной сигнализации

ON

Положение
переключателя

Номер
вывода

Нормальные
условия

OFF

− 9

Разрыв

ON

Цепь в порядке
(2

Ω или меньше)

AC609727AB

ЗВУКОВОЙ СИГНАЛ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-215

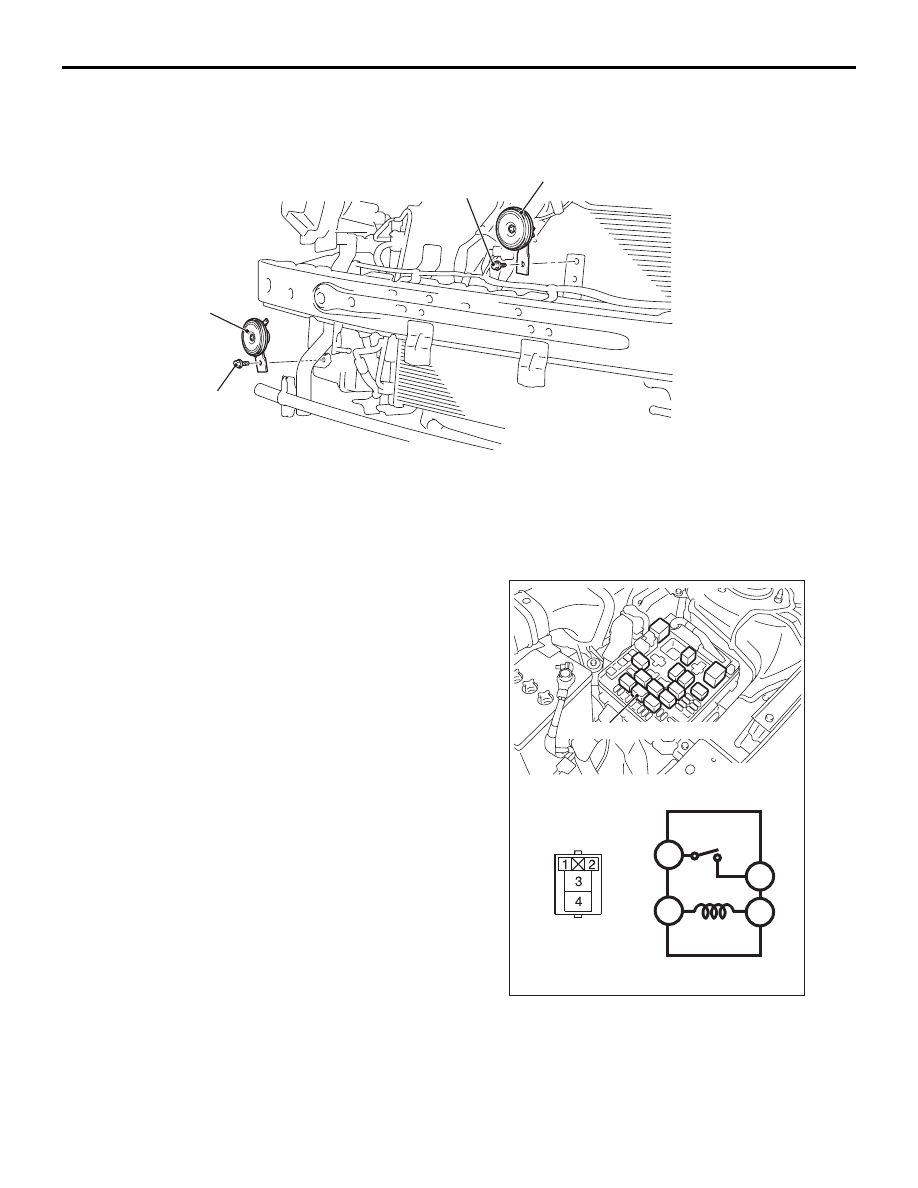

ЗВУКОВОЙ СИГНАЛ

СНЯТИЕ И УСТАНОВКА

M1542100200246

ОСМОТР

ПРОВЕРКА РЕЛЕ ЗВУКОВОГО
СИГНАЛА

M1542100400198

18 ± 7 Нм

18 ± 7 Нм

2

1

AB

AC612047

Последовательность
демонтажа

Узел переднего бампера
(см. ГРУППУ 51

− Передний

бампер в сборе

Стр.51-4

).

1.

Звукой сигнал (ВЫСОКИЙ)

2.

Звукой сигнал (НИЗКИЙ)

Реле звукового сигнала

AB

1

4

3

2

AC612986

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-216

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1540701900062

Напряжение
аккумуляторной
батареи

Номер
вывода

Нормальные
условия

Без питания

− 4

Разрыв

При пропускании
тока [вывод 1 (+),
вывод 2 (

−)]

Непрерывность
цепи (2 Ом или
менее)

Инструмент

Наименование

Использование

MB990784

Съемник для деталей
отделки

Снятие углового датчика или
заднего датчика

MB990784
