Mitsubishi Lancer X. Руководство - часть 395

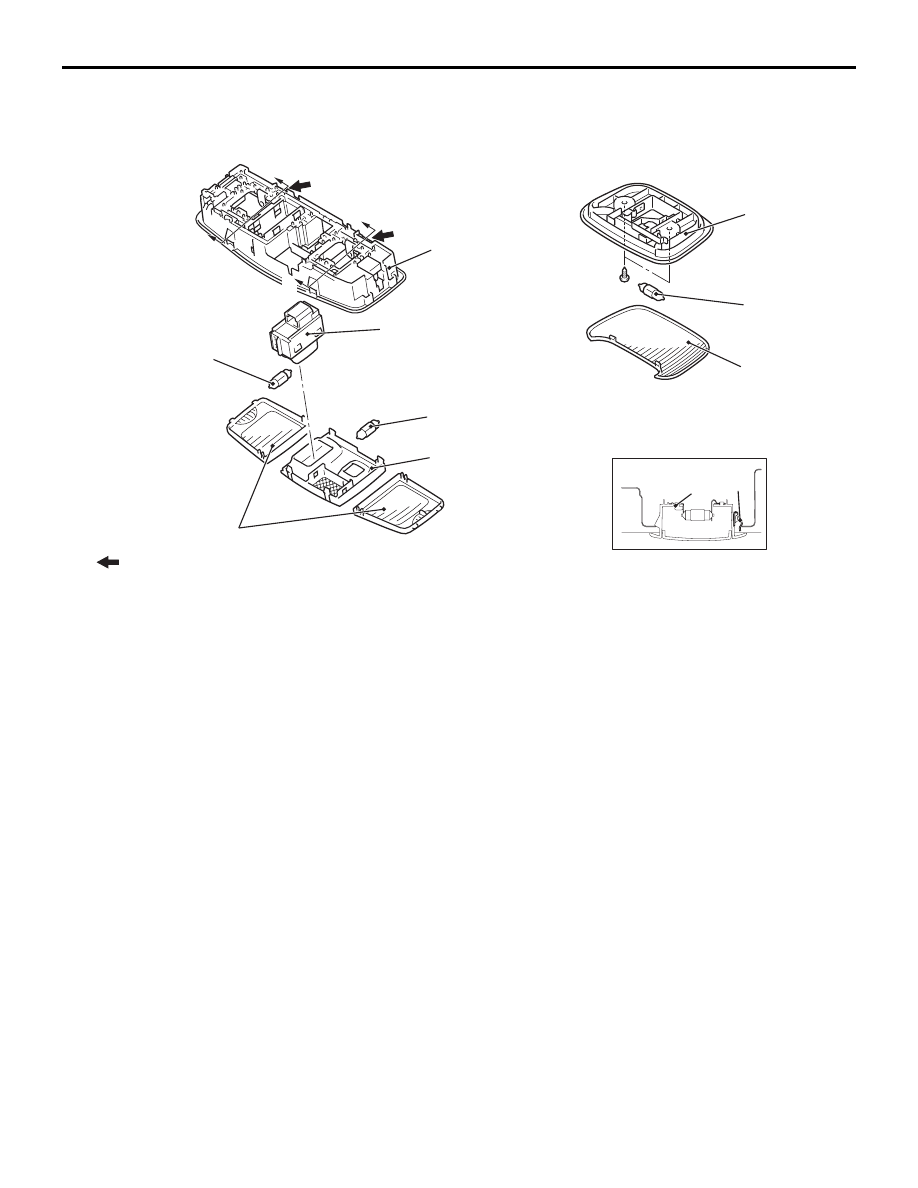

ПЛАФОН ВНУТРЕННЕГО ОСВЕЩЕНИЯ
ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.
54A-205
Процедура проверки 4: Не работает функция автоматического выключения внутреннего
освещения.
ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ
ETACS-блок управления оперирует функцией
автоматического включения плафона
внутреннего освещения в соответствии
с приведенными выше входными сигналами.
• Переключатель зажигания (ACC)
• Замок зажигания (IG1)
• Переключатели дверей
Если эта функция не работает нормально,
возможно, есть проблема с этим входным
сигналом(ами) ETACS-блока управления. Также,
«таймер автоматического отключения плафона
внутреннего освещения» может быть установлен
в «Заблокировать» во время настройки.
ВОЗМОЖНЫЕ ПРИЧИНЫ
• Неисправность переключателя двери
• Неисправность плафона освещения салона
• Неисправность ЭБУ ETACS
• Повреждены провода или разъемы
электропроводки
ПРОЦЕДУРА ДИАГНОСТИКИ
ШАГ 1. Настроить проверку функции
Используя функцию настройки ETACS-блока
управления, проверить, что еще, кроме «Disable
(Заблокировать)» установлено для «Таймера
автоматического отключения плафона
внутреннего освещения».
• 3 минут
• 30 минут
• 60 минут
Q: Результаты проверки в норме?
ДА :
Перейти к шагу 2
НЕТ :
Использовать функцию настройки
ETACS-блока управления , чтобы
установить «таймер автоматического
отключения плафона внутреннего
освещения» в другую опцию, за
исключением «Заблокировать»
(см.
).
ШАГ 2. Диагностический код M.U.T.-III
Проверить, выдается ли код для ETACS-блока
управления.
Q: Код неисправности сформирован?
ДА :
Найдите и устраните неисправность
в ETACS-ECU. См.
.
НЕТ :
Перейти к шагу 3
ШАГ 3. Перечень данных M.U.T.-III
Использовать сервисные данняе ETACS-блока
управления для проверки сигналов, имеющих
отношение к функции автоматического
отключения плафона внутреннего освещения.
• Повернуть ключ зажигания в положение
«LOCK» («ВЫКЛ»).
• Открыть каждую дверь.
НОРМА: Для всех позиций отображаются
нормальные условия.
Элемент
№
Наименование
позиции
Нормальные
условия
Позиция
254
Напряжение
зажигания
Напряжение
в системе
Позиция
288
Переключатель ACC
OFF
Позиция
256
Концевой
выключатель
неплотно закрытой
водительской двери
Разомкнута
Позиция
257
Концевой
выключатель
предупреждения
об открытой
пассажирской двери
Разомкнута
Позиция
258
Концевой
выключатель
предупреждения
об открытой правой
задней двери
Разомкнута
Позиция
259
Концевой
выключатель
предупреждения
об открытой левой
задней двери
Разомкнута
