ПЛАФОН ВНУТРЕННЕГО ОСВЕЩЕНИЯ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-201

ШАГ 10. Повторно проверить систему.
Проверить, что передний плафон освещения
салона зажигается/гаснет правильно.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Заменить передний плафон освещения
салона.

Процедура проверки 2: Не включается лампа заднего плафона освещения салона.

!

ОСТОРОЖНО

При замене блоков управления всегда проверять исправность цепи электропитания, цепи
заземления и цепи связи.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ОСВЕЩЕНИЕ

ЗАДНЕЙ

ЧАСТИ САЛОНА

ETACS-ECU

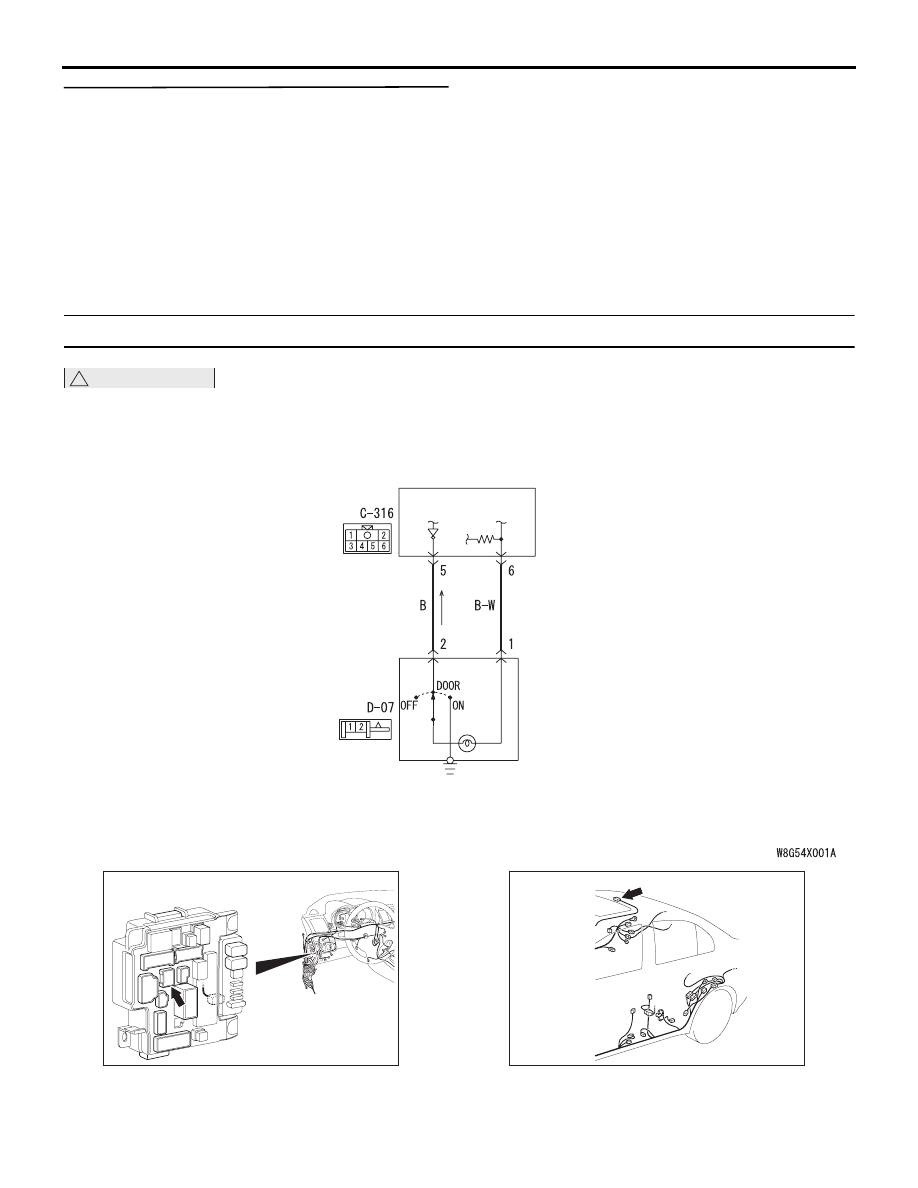

Цепь освещения задней части салона

ETACS-ECU

Разъем: C-316

BN

AC608152

D-07 (GR)

Разъем: D-07

AF

AC612723

ПЛАФОН ВНУТРЕННЕГО ОСВЕЩЕНИЯ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-202

РАБОТА

ETACS-блок управления зажигает и гасит
передний плафон освещения салона
в соответствии с входными сигналами,
приведенными ниже.

• Замок зажигания (IG1)

• Переключатель напоминания о ключе

зажигания

• Переключатели дверей

• Привод замка передней двери (сторона

водителя)

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если не работает, то указанная выше входная
цепь(и) переключателя, задний плафон
освещения салона или ETACS-блок управления
неисправны.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность переключателя напоминания о

ключе зажигания

• Неисправность переключателя двери

• Неисправность привода замка передней

двери (со стороны водителя)

• Неисправность заднего плафона освещения

салона

• Неисправность ЭБУ ETACS

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка работы переднего плафона
освещения салона
Проверить, что передний плафон освещения
салона зажигается и гаснет правильно.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

См. Процедуру проверки 1 «Не работает
передний плафон освещения салона.»

Стр.54A-198

.

ШАГ 2. Проверка разъема: Разъем D-07
заднего плафона освещения салона

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 3. Проверка лампы заднего плафона
освещения салона
Проверить, что лампа заднего плафона
освещения салона в норме.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 4

НЕТ :

Заменить лампу заднего плафона
освещения салона.

ШАГ 4. Проверка разъема: C-316 - разъем ЭБУ
ETACS

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 5. Проверить жгут электропроводки
между разъемом D-07 заднего плафона
освещения салона (выводы №1/2) и разъемом
C-316 ETACS-блока управления (выводы
№6/5)

• Проверить целостность входной/выходной

цепи.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 6. Повторно проверить систему.
Проверить, что задний плафон освещения
салона зажигается/гаснет правильно.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Заменить задний плафон освещения
салона.

ПЛАФОН ВНУТРЕННЕГО ОСВЕЩЕНИЯ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-203

Процедура проверки 3: Не включается плафон освещения багажного отсека.

!

ОСТОРОЖНО

При замене блоков управления всегда проверять исправность цепи электропитания, цепи
заземления и цепи связи.

РАБОТА

ETACS-блок управления зажигает и гасит плафон
богажного отсека в соответствии с входными
сигналами от защелки крышки багажника.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если не работает, то неисправны, возможно,
входная цепь защелки крышки багажника,
плафон богажного отсека или ETACS-блок
управления.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ПЛАФОН

БАГАЖНОГО

ОТДЕЛЕНИЯ

ETACS-ECU

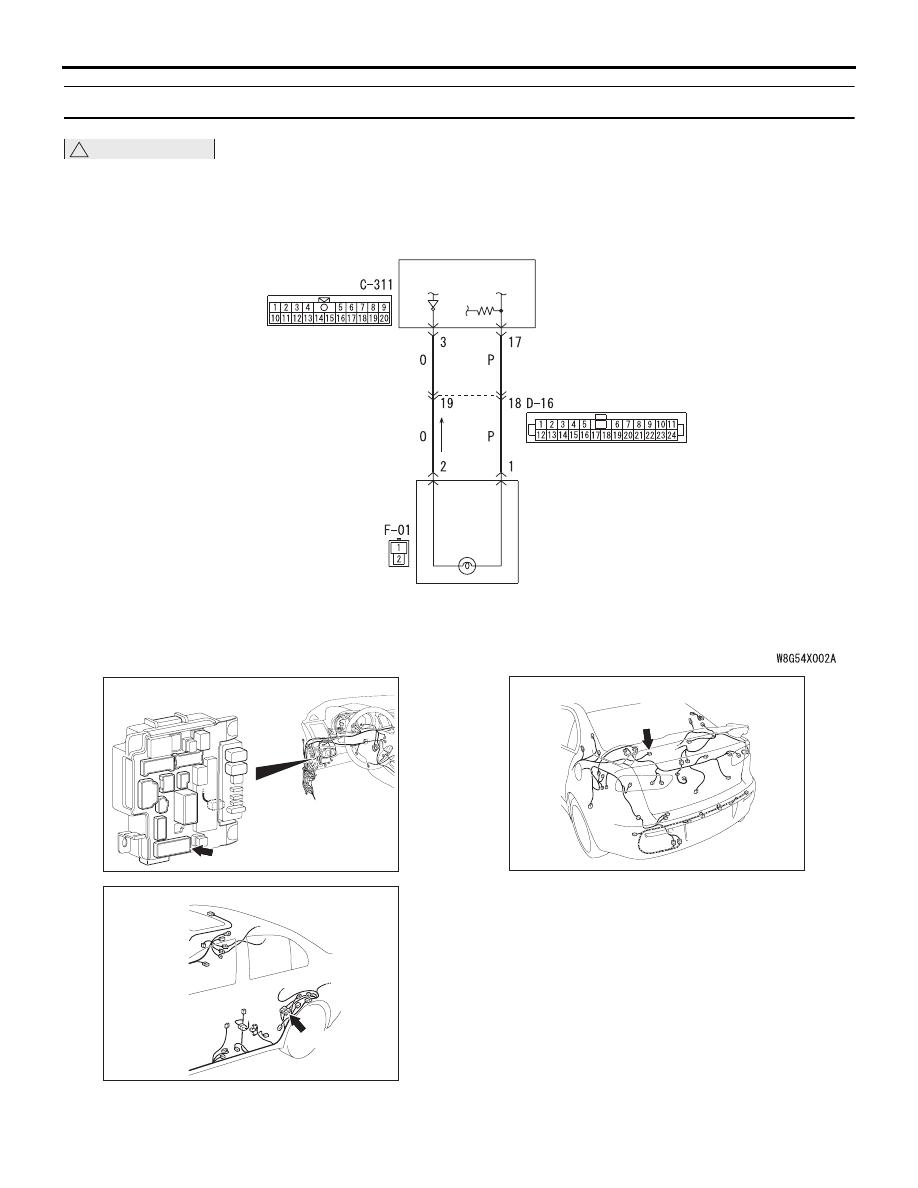

Цепь плафона багажного отделения

ETACS-ECU

Разъем: C-311

BM

AC608152

D-16 (BR)

Разъем: D-16

AG

AC612723

Разъем: F-01

AM

AC700273

ПЛАФОН ВНУТРЕННЕГО ОСВЕЩЕНИЯ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-204

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность защелки крышки багажника

• Неисправность плафона богажного отсека

• Неисправность ЭБУ ETACS

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностический код M.U.T.-III
Проверить, выдается ли код для ETACS-блока
управления.

Q: Код неисправности сформирован?

ДА :

Найдите и устраните неисправность
в ETACS-ECU. См.

Стр.54A-296

.

НЕТ :

Перейти к шагу 2

ШАГ 2. Перечень данных M.U.T.-III
Использовать сервисные данняе ETACS-блока
управления для проверки сигналов, связанных
с работой плафона богажного отсека.

• Открыть крышку багажника.

НОРМА: Отображается нормальное
состояние.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 3

НЕТ :

Найдите и устраните неисправность
в ETACS-ECU. См. Процедуру проверки
9 «Не поступает сигнал защелки крышки
багажника»

Стр.54A-337

.

ШАГ 3. Проверка разъема: Разъем F-01
плафона богажного отсека

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 4

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 4. Проверка лампы плафона богажного
отсека
Проверить, что лампа плафона богажного отсека
в норме.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Заменить лампу плафона богажного
отсека.

ШАГ 5. Проверка разъема: C-311 - разъем ЭБУ
ETACS

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 6. Проверить жгут электропроводки
между разъемом F-01 плафона богажного
отсека (выводы №1/2) и разъемом C-311
ETACS-блока управления (выводы №3/17)
ПРИМЕЧАНИЕ: Прежде чем проверять жгут
электропроводки, проверить промежуточный
разъем D-16 и отремонтировать его при
необходимости.

• Проверить целостность входной/выходной цепи.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 7

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 7. Повторно проверить систему.
Проверить, что плафон богажного отсека
зажигается и гаснет правильно.

Q: Результаты проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

).

НЕТ :

Замените ЭБУ ETACS.

Элемент
№

Наименование
позиции

Нормальные
условия

Позиция
260

Концевой выклю-



чатель открытого
багажника/заднего
багажника

Разомкнута
