Mitsubishi Lancer X. Руководство - часть 393

ПЛАФОН ВНУТРЕННЕГО ОСВЕЩЕНИЯ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-197

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

СТАНДАРТНАЯ ПРОЦЕДУРА
ДИАГНОСТИКИ ПРИ ПОИСКЕ
И УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ

M1541301500155

См. ГРУППА 00

− Содержание поиска

и устранения неисправностей

Стр.00-6

ТАБЛИЦА ПРОЯВЛЕНИЙ
НЕИСПРАВНОСТЕЙ

M1541300200162

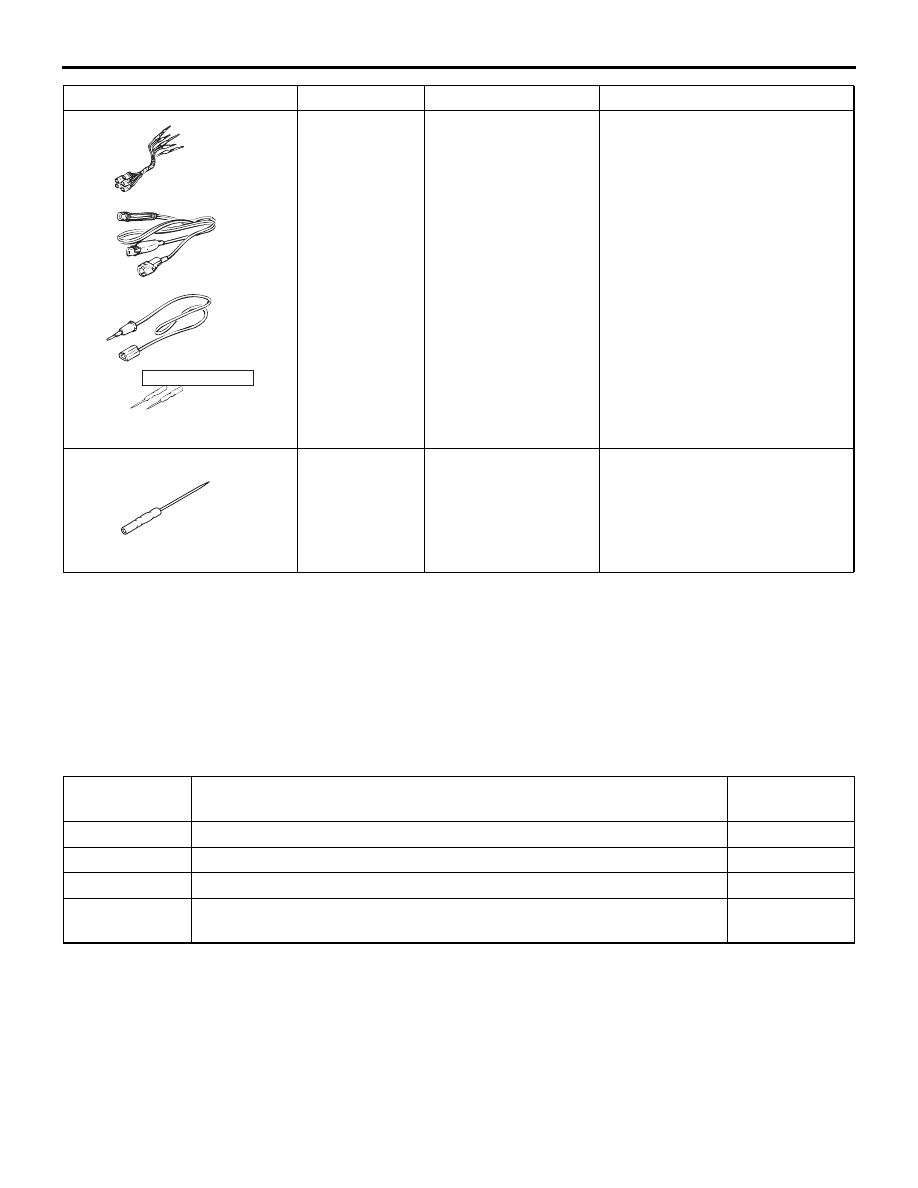

MB991223

a. MB991219
b. MB991220
c. MB991221
d. MB991222

Комплект проводов

a. Комплект

измерительных
проводов

b. Светодиодный

жгут проводов

c. Переходник

светодиодного
жгута проводов

d. Щуп

Проверка целостности и замер
напряжения в жгуте
электропроводки или на
разъеме

a. Для проверки давления

контактов разъёма

b. Для проверки цепи

электропитания

c. Для проверки цепи

электропитания

d. Для подключения тестера

с локальным питанием

MB992006

Сверхтонкий зонд

Проверка целостности и замер
напряжения в жгуте
электропроводки или на
разъеме

Инструмент

№

Наименование

Использование

MB991223

НЕ ИСПОЛЬЗОВАТЬ

MB992006

Процедура
проверки №

Признак неисправности

Страница

Освещение передней части салона работает неправильно.

Стр.54A-198

Освещение задней части салона работает неправильно.

Стр.54A-201

Не включается плафон освещения багажного отсека.

Стр.54A-203

Не работает функция автоматического отключения плафона
внутреннего освещения.

Стр.54A-205

ПЛАФОН ВНУТРЕННЕГО ОСВЕЩЕНИЯ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-198

ПРОЦЕДУРЫ РАБОТЫ
С ПРОЯВЛЕНИЯМИ
НЕИСПРАВНОСТЕЙ

Процедура проверки 1: Не включается лампа переднего плафона освещения салона.

ОСТОРОЖНО

При замене блоков управления всегда проверять исправность цепи электропитания, цепи
заземления и цепи связи.

Цветовая кодировка проводов

B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой

BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый

PU: Пурпурный SI: Серебристый

ОСВЕЩЕНИЕ

ПЕРЕДНЕЙ

ЧАСТИ САЛОНА

ETACS-ECU

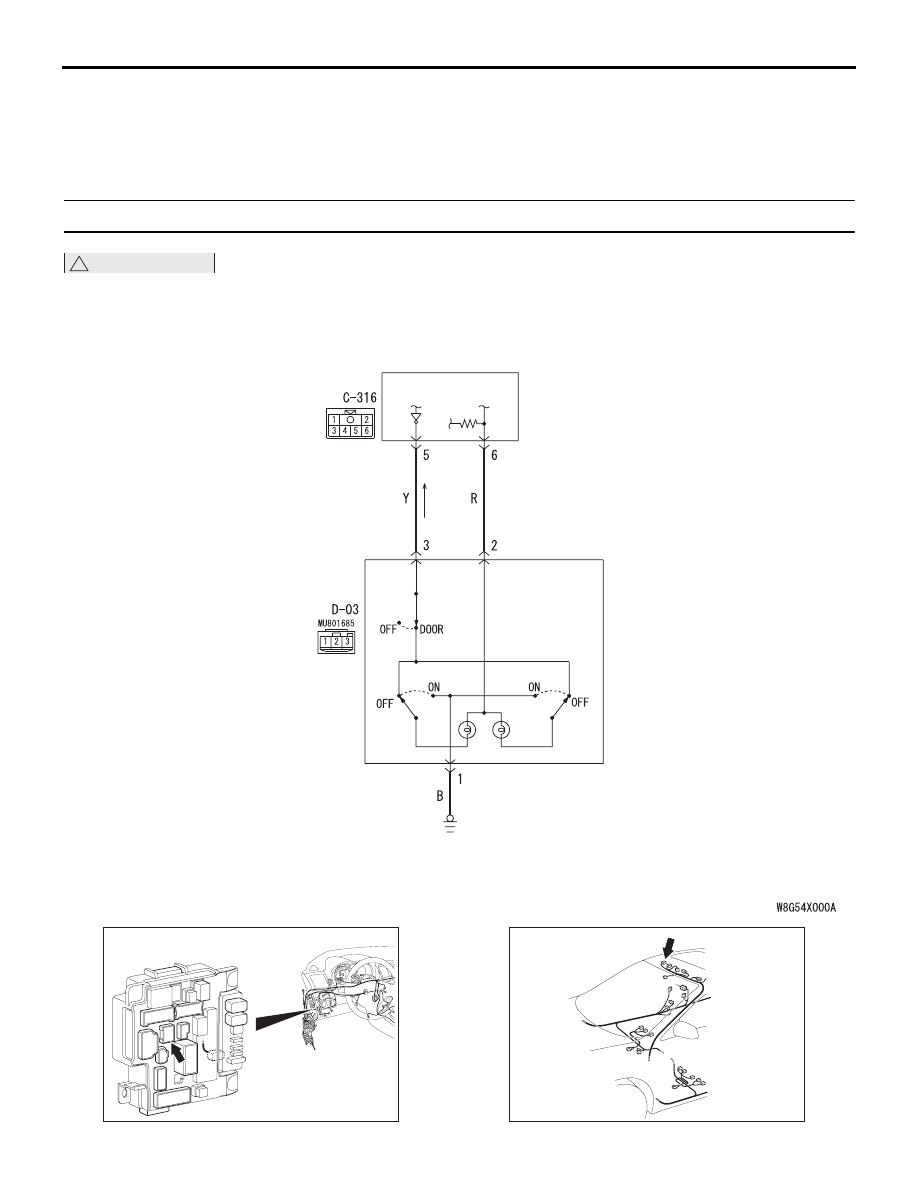

Цепь освещения передней части салона

ETACS-ECU

Разъем: C-316

AC608152

Разъем: D-03

AC612722

ПЛАФОН ВНУТРЕННЕГО ОСВЕЩЕНИЯ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-199

РАБОТА

ETACS-блок управления зажигает и гасит
передний плафон освещения салона
в соответствии с приведенными ниже входными
сигналами.

• Замок зажигания (IG1)

• Переключатель напоминания о ключе

зажигания

• Переключатели дверей

• Привод замка передней двери (сторона

водителя)

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если не работает, то указанная выше входная
цепь(и) переключателя, передний плафон
освещения салона или ETACS-блок управления
неисправны.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность переключателя напоминания о

ключе зажигания

• Неисправность переключателя двери

• Неисправность привода замка передней

двери (со стороны водителя)

• Неисправность переднего фонаря освещения

салона

• Неисправность ЭБУ ETACS

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка работы заднего плафона
освещения салона
Проверить, что задний плафон освещения
салона зажигается и гаснет правильно.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 4

НЕТ :

Перейти к шагу 2

ШАГ 2. Диагностический код M.U.T.-III
Проверить, выдается ли код для ETACS-блока
управления.

Q: Код неисправности сформирован?

ДА :

Найдите и устраните неисправность
в ETACS-ECU. См.

Стр.54A-296

НЕТ :

Перейти к шагу 3

ШАГ 3. Перечень данных M.U.T.-III
Использовать сервисные данные ETACS-блока
управления для проверки сигналов, имеющих
отношение к работе переднего плафона
освещения салона.

• Повернуть ключ зажигания в положение

«LOCK» («ВЫКЛ»).

• Извлечь ключ из замка зажигания.

• Открыть каждую дверь.

НОРМА: Для всех позиций отображаются
нормальные условия.

Элемент
№

Наименование
позиции

Нормальные
условия

Позиция
228

Разблокировка
водительской двери

Позиция
254

Напряжение
зажигания

Напряжение
в системе

Позиция
256

Концевой
выключатель
неплотно закрытой
водительской двери

Разомкнута

Позиция
257

Концевой
выключатель
предупреждения
об открытой
пассажирской двери

Разомкнута

Позиция
258

Концевой
выключатель
предупреждения
об открытой правой
задней двери

Разомкнута

Позиция
259

Концевой
выключатель
предупреждения
об открытой левой
задней двери

Разомкнута

Позиция
264

Выключатель
блокировки рычага

Ключ встав-

лен ключ
извлечен

ПЛАФОН ВНУТРЕННЕГО ОСВЕЩЕНИЯ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-200

Q: Результаты проверки в норме?

Для всех позиций отображаются нормальные
условия. :

Замените ЭБУ ETACS.

Не отображаются нормальные условия для
позиции № 228. :

Найдите и устраните

неисправность в ETACS-ECU.
См. Процедуру проверки 4 «Не поступает
сигнал привода замка передней
(водительской) двери»

Стр.54A-328

Не отображаются нормальные условия для
позиции № 254. :

Найдите и устраните

неисправность в ETACS-ECU.
См. Процедуру проверки 2 «Не поступает
сигнал замка зажигания (IG1)»

Стр.54A-325

Не отображаются нормальные условия для
позиции № 256. :

Найдите и устраните

неисправность в ETACS-ECU.
См. Процедуру проверки 5 «Не поступает
сигнал выключателя передней двери
(сторона водителя)»

Стр.54A-332

Не отображаются нормальные условия для
позиции № 257. :

Найдите и устраните

неисправность в ETACS-ECU.
См. Процедуру проверки 6 «Не поступает
сигнал выключателя передней двери
(сторона пассажира)»

Стр.54A-330

Не отображаются нормальные условия для
позиции № 258. :

Найдите и устраните

неисправность в ETACS-ECU.
См. Процедуру проверки 7 «Не поступает
сигнал выключателя задней двери (RH)»

Стр.54A-333

Не отображаются нормальные условия для
позиции № 259. :

Найдите и устраните

неисправность в ETACS-ECU.
См. Процедуру проверки 8 «Не поступает
сигнал выключателя задней двери (LH)»

Стр.54A-335

Не отображаются нормальные условия для
позиции № 264. :

Найдите и устраните

неисправность в ETACS-ECU.
См. Процедуру проверки 3 «Не поступает
сигнал переключателя напоминания
о ключе зажигания»

Стр.54A-326

ШАГ 4. Проверка разъема: Разъем D-03
переднего плафона освещения салона

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 5

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 5. Проверка лампы переднего плафона
освещения салона
Проверить работоспособность лампы переднего
плафона освещения салона.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Заменить лампу переднего плафона
освещения салона.

ШАГ 6. Проверка разъема: C-316 - разъем ЭБУ
ETACS

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 7

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 7. Проверить жгут электропроводки
между разъемом D-03 переднего плафона
освещения салона (выводы №2/3) и разъемом
C-316 ETACS-блока управления (выводы №6/5)

• Проверить целостность входной/выходной

цепи.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 8

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 8. Проверка разъема: Разъем D-03
переднего плафона освещения салона

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 9

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 9. Проверить жгут электропроводки
между разъемом D-03 переднего фонаря
освещения салона (вывод №1) и «массой»
кузова

• Проверить выходные линии на наличие обрыва.

Q: Результаты проверки в норме?

ДА :

Заменить передний плафон отключения
салона, а затем перейти к Шагу 10.

НЕТ :

Отремонтировать жгут электропроводки.
