СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-217

MB991955

a. MB991824
b. MB991827
c. MB991910
d. MB991911
e. MB991825
f. MB991826

Подузел M.U.T.-III

a. Интерфейс связи

транспортного
средства (V.C.I.)

b. Кабель USB M.U.T.-III
c. Основной жгут

проводов M.U.T.-III А
(для автомобилей
с коммуникационной
шиной CAN)

d. Основной жгут

проводов M.U.T.-III В
(для автомобилей без
коммуникационной
шины CAN)

e. Адаптер для

проведения
измерений M.U.T.-III

f. Жгут проводов для

запуска M.U.T.-III

!

ОСТОРОЖНО

В автомобилях с линией
связи CAN для отправки
условной скорости
автомобиля используйте
основной жгут проводов (А)
M.U.T.-III Если подсоединить
основной жгут проводов (B)
системы M.U.T.-III, связь CAN
будет работать неправильно.
Проверка кода диагностики.

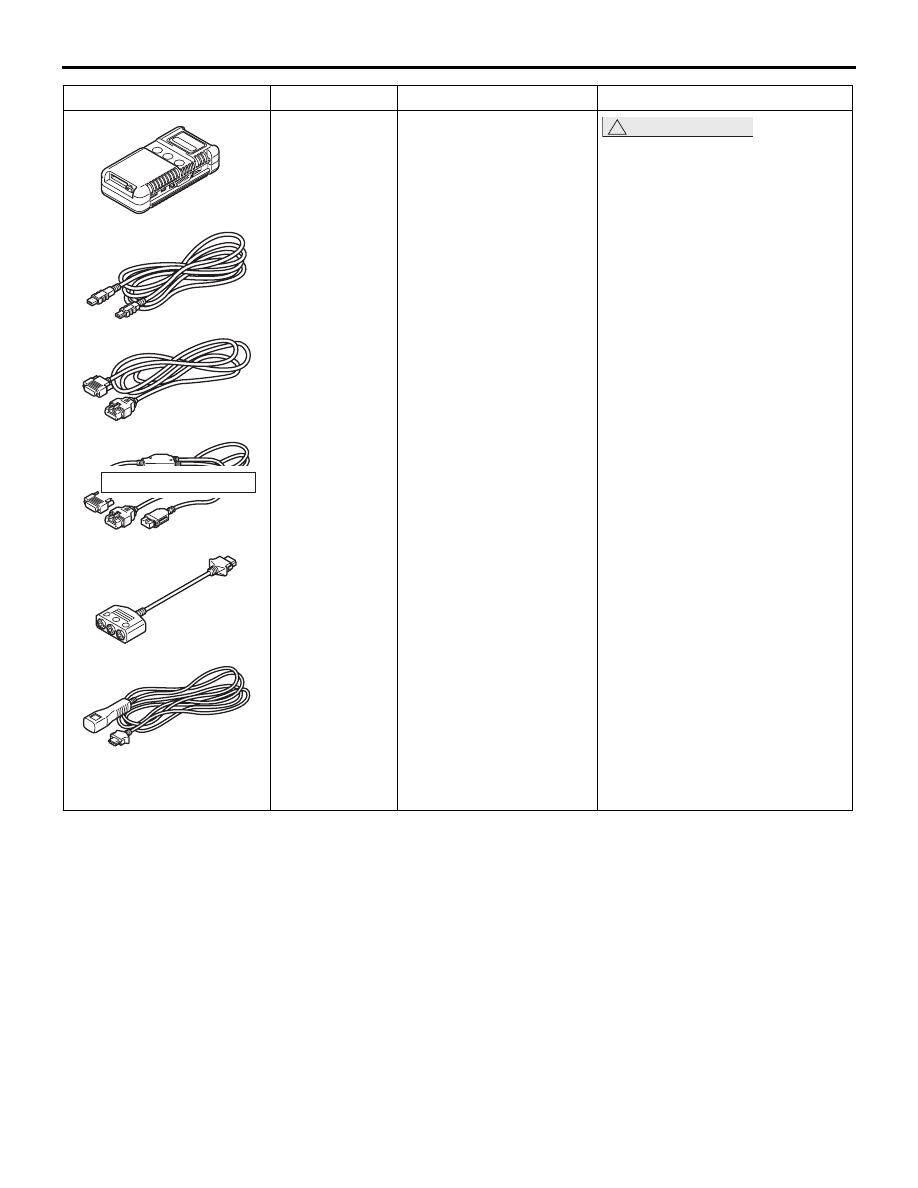

Инструмент

№

Наименование

Использование

НЕ ИСПОЛЬЗОВАТЬ

f

e

d

c

b

a

MB991825

MB991827

MB991824

MB991911

MB991955

MB991826

MB991910

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-218

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

СТАНДАРТНАЯ ПРОЦЕДУРА
ДИАГНОСТИКИ ПРИ ПОИСКЕ
И УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ

M1540700600079

См. ГРУППА 00

− Содержание поиска

и устранения неисправностей

Стр.00-6

.

ТАБЛИЦА ПРОЯВЛЕНИЙ
НЕИСПРАВНОСТЕЙ

M1540700300078

MB991223

a. MB991219
b. MB991220
c. MB991221
d. MB991222

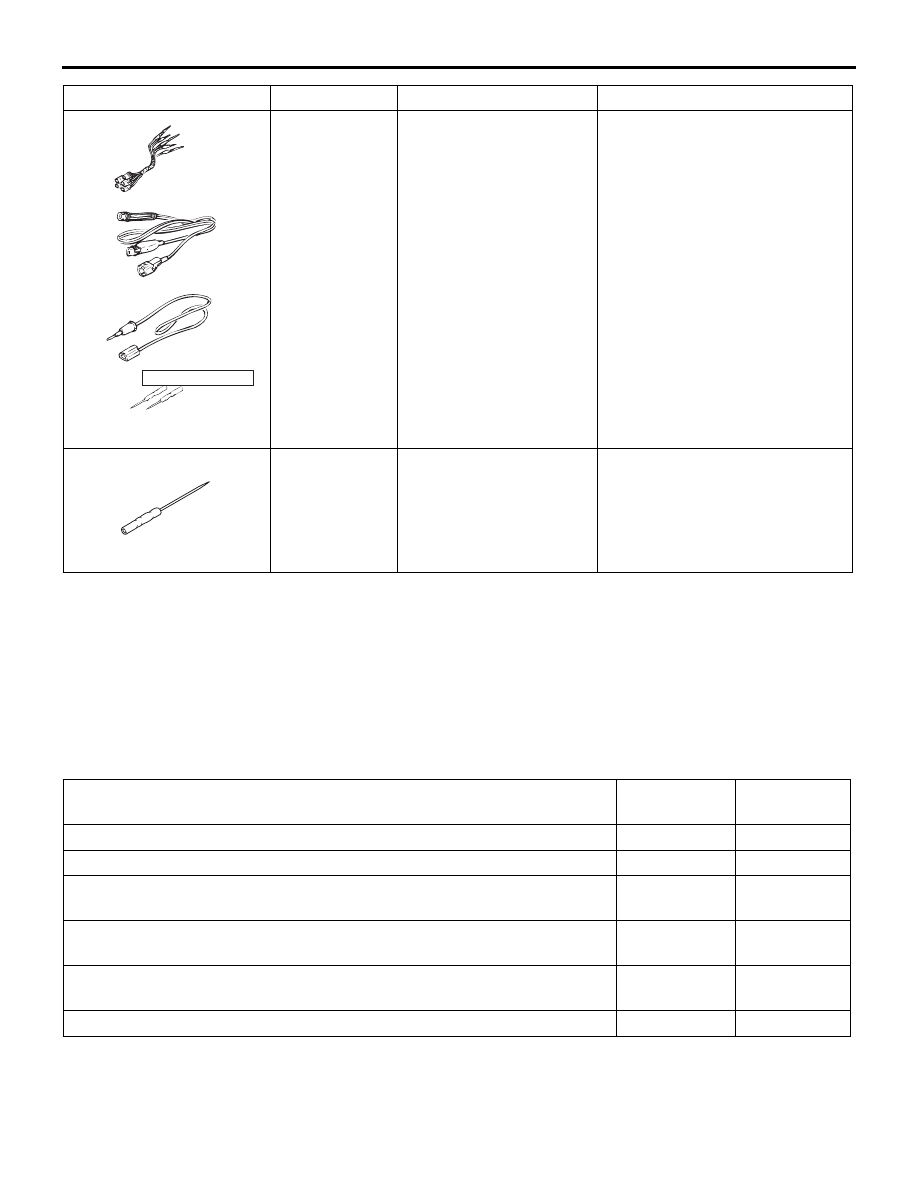

Комплект проводов

a. Комплект

измерительных
проводов

b. Светодиодный жгут

проводов

c. Переходник

светодиодного жгута
проводов

d. Щуп

Проверка целостности и замер
напряжения в жгуте
электропроводки или на
разъеме

a. Для проверки давления

контактов разъёма

b. Для проверки цепи

электропитания

c. Для проверки цепи

электропитания

d. Для подключения тестера

с локальным питанием

MB992006

Сверхтонкий зонд

Проверка целостности и замер
напряжения в жгуте
электропроводки или на
разъеме

Инструмент

№

Наименование

Использование

BA

b

c

d

a

MB991223

НЕ ИСПОЛЬЗОВАТЬ

MB992006

Признак неисправности

Процедура
проверки №

Страница

Не работает система датчиков заднего хода.

1

Стр.54A-219

Не включается индикатор датчиков заднего хода.

2

Стр.54A-221

Система не включается или не выключается даже при нажатии
выключателя радара.

3

Стр.54A-223

Один из датчиков обратного хода (угловой датчик или задний датчик)
не обнаруживают препятствие.

4

Стр.54A-225

Препятствие не обнаруживается даже при установке рычага
селектора в положение «R» (задний ход).

5

Стр.54A-228

Индикаторная лампа датчика обратного хода продолжает мигать.

6

Стр.54A-232

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-219

ПРОЦЕДУРЫ РАБОТЫ
С ПРОЯВЛЕНИЯМИ
НЕИСПРАВНОСТЕЙ

Процедура проверки 1: Не работает система датчиков заднего хода.

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если система датчиков датчика заднего хода не
работает, даже когда ключ зажигания повернут
в положение «ВКЛ», возможно, неисправна
система электропитания, блок управления
углового датчика/заднего датчика или
ETACS-блок управления.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность блока управления

углового/заднего датчика

• Неисправность ЭБУ ETACS

• Повреждены провода или разъемы

электропроводки

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ECU УГЛОВОГО

ДАТЧИКА/

ЗАДНЕГО ДАТЧИКА

ИСТОЧНИК

ПИТАНИЯ

ETACS-ECU

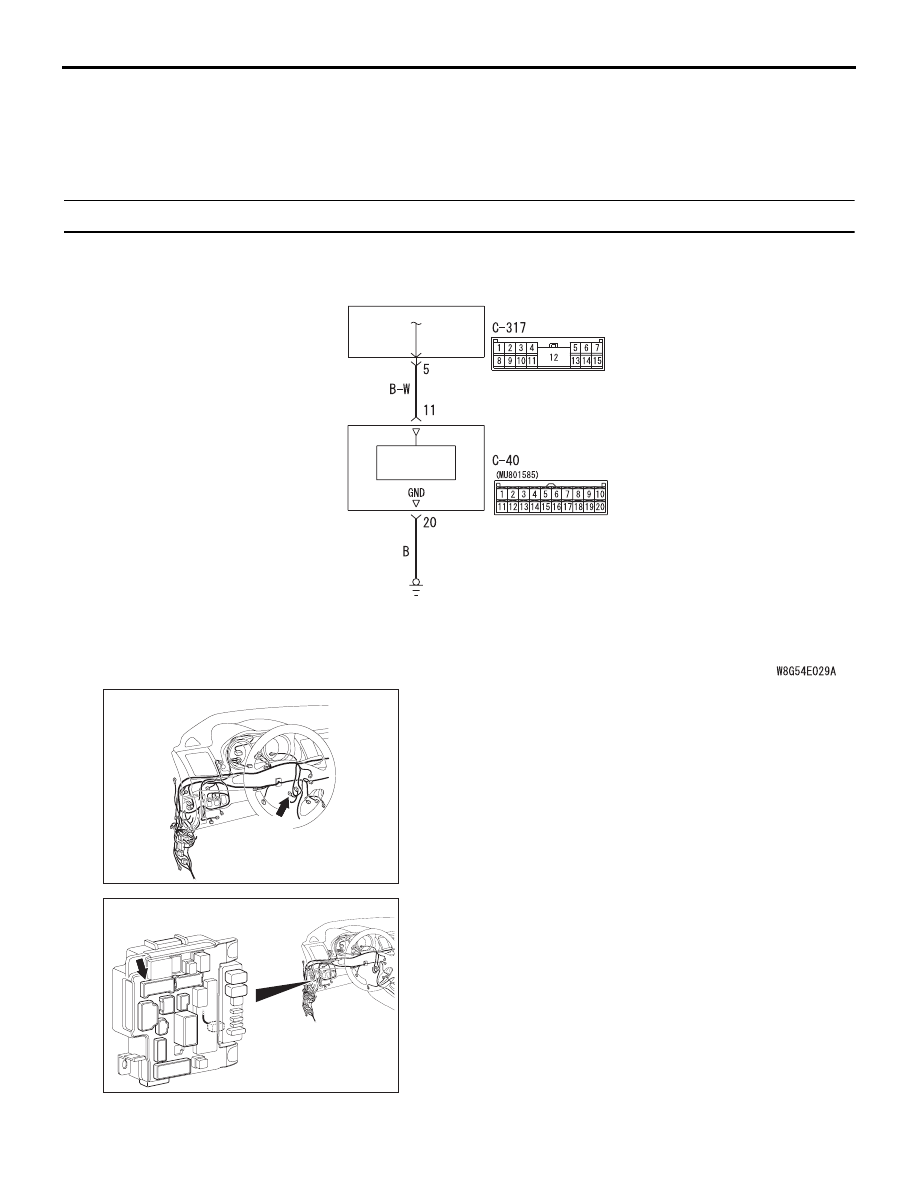

Цепь питания системы помощи при движении задним ходом

C-40 (B)

DQ

Разъем: C-40

AC612705

ETACS-ECU

Разъем: C-317

BP

AC608152

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-220

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Выполнить диагностику линий шины CAN
тестером M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Отремонтируйте шину CAN.

ШАГ 2. Диагностический код другой системы
на сканере M.U.T.-III
Проверить, выдается ли код диагностики
в ETACS-блоке управления.

Q: Результаты проверки в норме?

ДА :

Найдите и устраните неисправность
в ETACS-ECU. См. ETACS-блок
управления

− Поиск и устранение

неисправностей

Стр.54A-296

.

НЕТ :

Перейти к шагу 3

ШАГ 3. Проверка разъема: Разъем C-40 блока
управления углового датчика/заднего датчика

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 4

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 4. Измерить напряжение на разъеме C-40
блока управления углового датчика/заднего
датчика
(1) Отсоединить разъем и выполнить измерение

на стороне жгута.

(2) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

(3) Измерить напряжение между разъемом C-40

блока управления углового датчика/заднего
датчика (вывод №11) и «массой» кузова.

НОРМА: Напряжение аккумуляторной
батареи

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 7

НЕТ :

Перейти к шагу 5

ШАГ 5. Проверка разъема: C-317 - разъем ЭБУ
ETACS

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 6

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 6. Проверить жгут электропроводки
между разъемом C-317 ETACS-блока
управления (вывод №5) и разъемом C-40
блока управления углового датчика/заднего
датчика (вывод №11)

Q: Результаты проверки в норме?

ДА :

Повторно проверить систему.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 7. Измерить сопротивление на разъеме
C-40 блока управления углового
датчика/заднего датчика
(1) Отсоединить разъем и выполнить измерение

на стороне жгута.

(2) Измерить сопротивление между разъемом

C-40 блока управления углового
датчика/заднего датчика (вывод №20)
и «массой» кузова.

НОРМА: Цепь в порядке
(2

Ω или меньше)

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 9

НЕТ :

Перейти к шагу 8

ШАГ 8. Проверить жгут электропроводки
между разъемом C-40 блока управления
углового датчика/заднего датчика (вывод
№20) и «массой» кузова

Q: Результаты проверки в норме?

ДА :

Повторно проверить систему.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 9. Временно заменить блок управления
углового датчика/заднего датчика, а затем
проверить признак неисправности.
Временно заменить блок управления углового
датчика/заднего датчика, а затем проверить
работоспособность угловых датчиков.

Q: Результаты проверки в норме?

ДА :

Заменить угловой/задний датчик блока
управления.

НЕТ :

Замените ЭБУ ETACS.
