СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-225

Процедура проверки 4: Один из датчиков заднего хода (угловой или задний) не обнаруживает
препятствие.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ЗАДНИЙ ДАТЧИК

(ПРАВЫЙ)

ЗАДНИЙ ДАТЧИК

(ЛЕВЫЙ)

ЦЕПЬ ИНТЕРФЕЙСА

УГЛОВОЙ ДАТЧИК

(ЗАДНИЙ: ПРАВЫЙ)

УГЛОВОЙ ДАТЧИК

(ЗАДНИЙ: ЛЕВЫЙ)

ECU УГЛОВОГО

ДАТЧИКА/

ЗАДНЕГО ДАТЧИКА

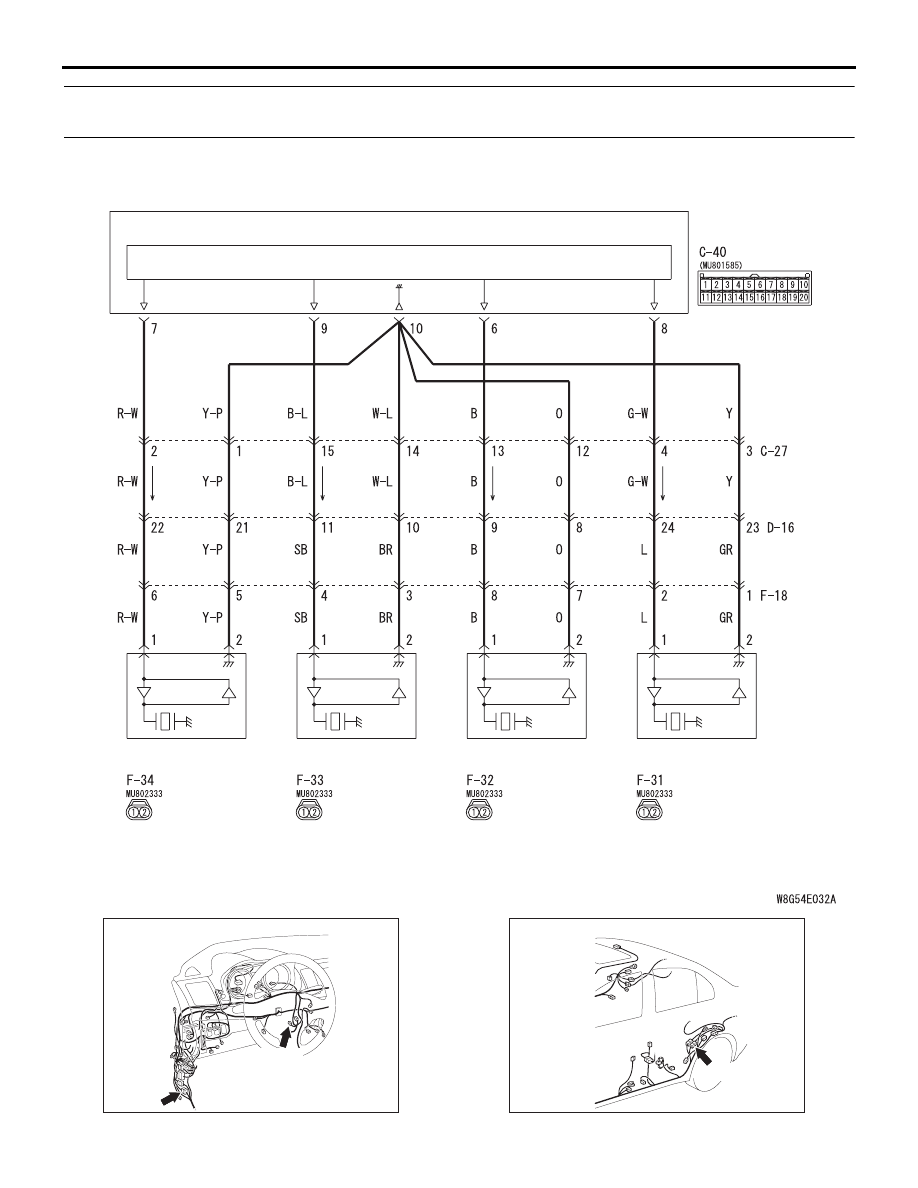

Цепь углового датчика/заднего датчика

C-40 (B)

C-27

DR

Разъемы: C-27, C-40

AC612705

D-16 (BR)

Разъем: D-16

AG

AC612723

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-226

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если ни один из датчиков обратного хода
(углового/заднего датчика) не обнаруживает
препятствия, возможно, неисправна
электропроводка, разъемы, каждый датчик или
блок управления углового датчика/заднего
датчика. Кроме того, препятствия не
обнаруживаются при наличии ультразвуковых
помех.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Повреждены провода или разъемы

электропроводки

• Неисправность датчиков заднего хода

(боковой датчик/задний датчик)

• Неисправность блока управления углового

датчика/заднего датчика

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить угловой/задний датчик на
наличие помех.

Q: Имеются ли какие-либо помехи, влияющие на

обмен данными (приборы, генерирующие
радиоволны, такие как электромагниты, или же
пылесос, подключенный к розетке), рядом
с угловым/задним датчиком?
ДА :

Отъехать в сторону или убрать приборы,
оказывающие влияние на обмен
данными (приборы, генерирующие
радиоволны, такие как электромагниты,
или же пылесос, подключенный
к розетке), рядом с угловым/задним
датчиком.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверить, какой из датчиков заднего
хода (угловой датчик/задний датчик) не
обнаруживает препятствия.

Q: Какой из датчиков заднего хода (угловой

датчик/задний датчик) не обнаруживает
препятствия?
Угловой датчик (задний: RH) :

Переход к Шагу 3.

Угловой датчик (задний: LH) :

Переход к Шагу 6.

Задний датчик (RH) :

Переход к Шагу 9.

Задний датчик (LH) :

Переход к Шагу 12.

ШАГ 3. Проверка разъема: Разъем C-40 блока
управления углового датчика/заднего датчика
и разъем F-31 углового датчика (заднего: RH).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 4. Проверить жгут электропроводки
между разъемом F-31 углового датчика (задн.:
RH) (вывод №1, 2) и разъемом C-40 блока
управления углового датчика/заднего датчика
(выводы №8, 10).
ПРИМЕЧАНИЕ: Прежде чем осматривать жгут
электропроводки, осмотреть промежуточные
разъемы C-27, D-16 и F-18, и отремонтировать
при необходимости.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 5. Проверка после замены углового
датчика
После замены углового датчика (задн.: RH),
убедиться, что система датчиков заднего хода
в норме.

Q: Результаты проверки в норме?

ДА :

Процедура завершена.

НЕТ :

Заменить угловой/задний датчик блока
управления.

ШАГ 6. Проверка разъема: Разъем C-40 блока
управления углового датчика/заднего датчика
и разъем F-34 углового датчика (заднего: LH).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Отремонтировать неисправный разъем.

F-34 (B)

F-33 (B)

F-32 (B)

Разъемы: F-18, F-31, F-32, F-33, F-34

F-18 (B)

F-31 (B)

AQ

AC700273

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-227

ШАГ 7. Проверить жгут электропроводки
между разъемом F-34 углового датчика (задн.:
LH) (вывод №1, 2) и разъемом C-40 углового
датчика/заднего датчика блока управления
(выводы №7, 10).
ПРИМЕЧАНИЕ: Прежде чем осматривать жгут
электропроводки, осмотреть промежуточные
разъемы C-27, D-16 и F-18, и отремонтировать
при необходимости.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 8.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 8. Проверка после замены углового
датчика
После замены углового датчика (задн.: LH),
убедиться, что система датчиков заднего хода
в норме.

Q: Результаты проверки в норме?

ДА :

Процедура завершена.

НЕТ :

Заменить угловой/задний датчик блока
управления.

ШАГ 9. Проверка разъема: Разъем C-40 блока
управления углового датчика/заднего датчика
и разъем F-32 заднего датчика (RH).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 10.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 10. Проверить жгут электропроводки
между разъемом F-32 заднего датчика (RH)
(выводы №1, 2) и разъемом C-40 блока
управления углового датчика/заднего датчика
(выводы №6, 10).
ПРИМЕЧАНИЕ: Прежде чем осматривать жгут
электропроводки, осмотреть промежуточные
разъемы C-27, D-16 и F-18, и отремонтировать
при необходимости.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 11.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 11. Проверка после замены заднего
датчика
После замены заднего датчика (RH) проверить,
что система датчиков заднего хода в норме.

Q: Результаты проверки в норме?

ДА :

Процедура завершена.

НЕТ :

Заменить угловой/задний датчик блока
управления.

ШАГ 12. Проверка разъема: Разъем C-40 блока
управления углового датчика/заднего датчика
и разъем F-33 заднего датчика (LH).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 13.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 13. Проверить жгут электропроводки
между разъемом F-33 заднего датчика (LH)
(выводы №1, 2) и разъемом C-40 блока
управления углового датчика/заднего датчика
(вывод №9, 10).
ПРИМЕЧАНИЕ: Прежде чем осматривать жгут
электропроводки, осмотреть промежуточные
разъемы C-27, D-16 и F-18, и отремонтировать
при необходимости.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 14.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 14. Проверка после замены заднего
датчика
После замены заднего датчика (LH) проверить,
что система датчиков заднего хода в норме.

Q: Результаты проверки в норме?

ДА :

Процедура завершена.

НЕТ :

Заменить угловой/задний датчик блока
управления.

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-228

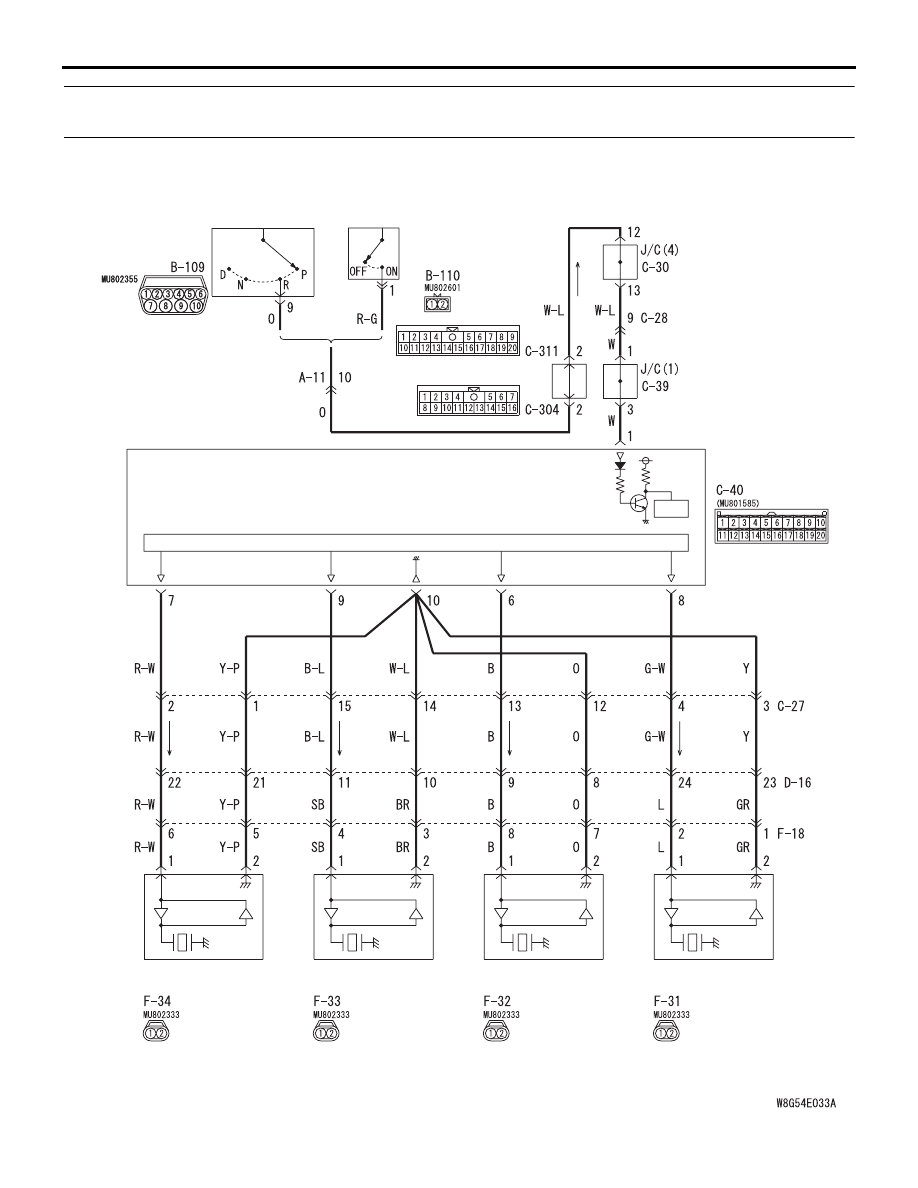

Процедура проверки 5: Препятствие не обнаруживается даже при установке рычага селектора
в положение «R» (задний ход).

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ЗАДНИЙ ДАТЧИК

(ПРАВЫЙ)

ЗАДНИЙ ДАТЧИК

(ЛЕВЫЙ)

ВЫКЛЮЧАТЕЛЬ

ФОНАРЯ

ЗАДНЕГО ХОДА

ЦП

ETACS-ECU

<МКПП>

<CTV>

ПЕРЕКЛЮЧАТЕЛЬ

БЛОКИРОВКИ

ЦЕПЬ ИНТЕРФЕЙСА

УГЛОВОЙ ДАТЧИК

(ЗАДНИЙ: ПРАВЫЙ)

УГЛОВОЙ ДАТЧИК

(ЗАДНИЙ: ЛЕВЫЙ)

Цепь датчика помощи при движении задним ходом
