СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-233

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Если ни один из датчиков обратного хода
(углового датчика/заднего датчика) не
обнаруживают препятствия, возможно,
неисправна электропроводка, разъемы, блок
управления углового датчика/заднего датчика.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Повреждены провода или разъемы

электропроводки

• Неисправность датчиков заднего хода

(боковой датчик/задний датчик)

• Неисправность блока управления

углового/заднего датчика

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем C-40 блока
управления углового датчика/заднего датчика

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Измерение напряжения на разъеме
C-40 блока управления углового
датчика/заднего датчика
(1) Отсоединить разъем C-40 блока управления

углового датчика/заднего датчика, и измерить
на стороне электропроводки.

(2) Повернуть ключ зажигания в положение «ON»

(ВКЛ.).

(3) Измерьте напряжение между клеммой № 11

и «массой».

НОРМА: Напряжение в системе

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Переход к Шагу 3.

ШАГ 3. Проверить электропроводку между
клеммой 11 разъема C-40 блока управления
углового датчика/заднего датчика и клеммой 5
разъема C-317 ЭБУ ETACS.

Q: Результаты проверки в норме?

ДА :

Повторно проверить систему.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 4. Проверить, какой из датчиков заднего
хода (угловой датчик/задний датчик) не
обнаруживает препятствия.

Q: Какой из датчиков заднего хода (угловой

датчик/задний датчик) не обнаруживает
препятствия?
Угловой датчик (задний: RH) :

Переход к Шагу 5.

Угловой датчик (задний: LH) :

Переход к Шагу 8.

Задний датчик (RH) :

Переход к Шагу 11.

Задний датчик (LH) :

Переход к Шагу 14.

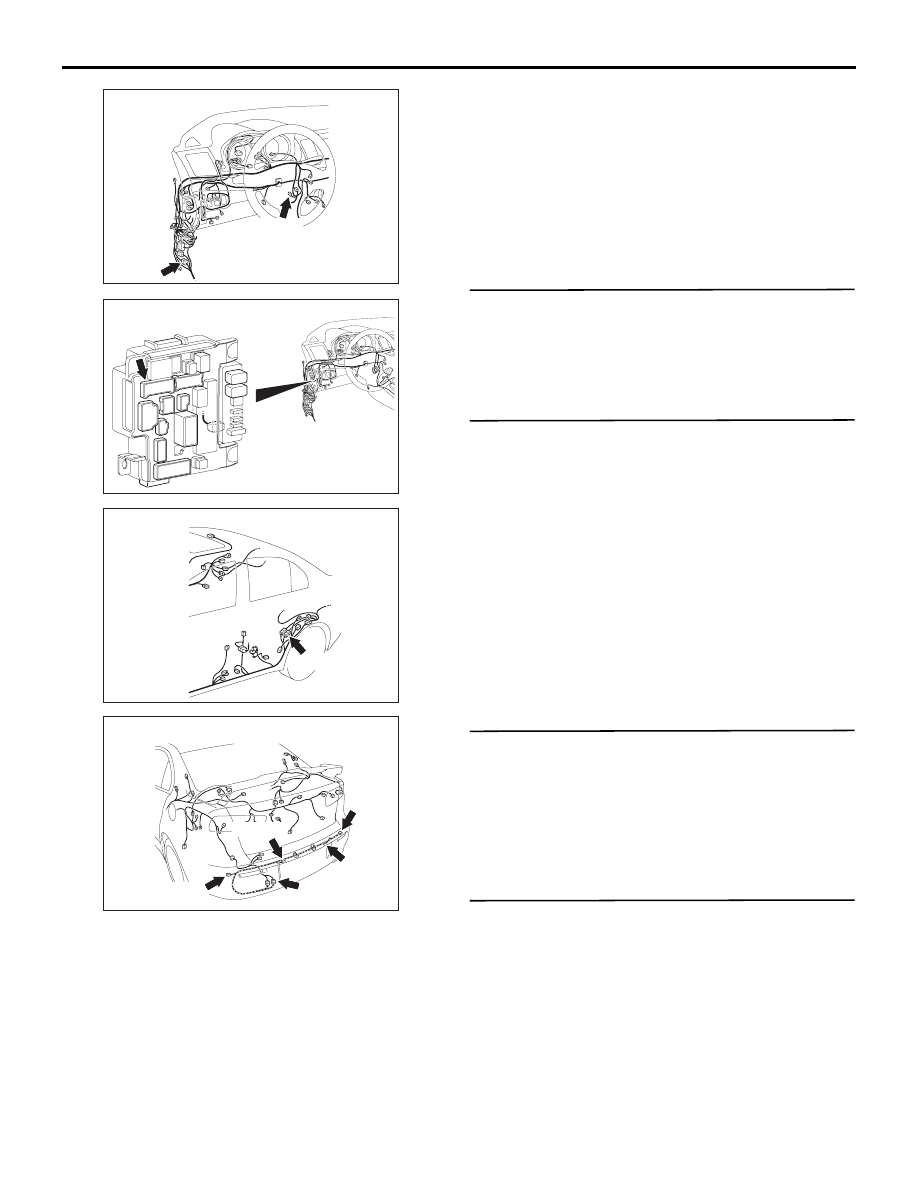

C-40 (B)

C-27

DR

Разъемы: C-27, C-40

AC612705

ETACS-ECU

Разъем: C-317

BP

AC608152

D-16 (BR)

Разъем: D-16

AG

AC612723

F-34 (B)

F-33 (B)

F-32 (B)

Разъемы: F-18, F-31, F-32, F-33, F-34

F-18 (B)

F-31 (B)

AQ

AC700273

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-234

ШАГ 5. Проверка разъема: Разъем C-40 блока
управления углового датчика/заднего датчика
и разъем F-31 углового датчика (заднего: RH).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 6. Проверить жгут электропроводки
между разъемом F-31 углового датчика (задн.:
RH) (вывод №1, 2) и разъемом C-40 блока
управления углового датчика/заднего датчика
(выводы №8, 10).
ПРИМЕЧАНИЕ: Прежде чем осматривать жгут
электропроводки, осмотреть промежуточные
разъемы C-27, D-16 и F-18, и отремонтировать
при необходимости.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 7. Проверка после замены углового
датчика
После замены углового датчика (задн.: RH),
убедиться, что система датчиков заднего хода
в норме.

Q: Результаты проверки в норме?

ДА :

Процедура завершена.

НЕТ :

Заменить угловой/задний датчик блока
управления.

ШАГ 8. Проверка разъема: Разъем C-40 блока
управления углового датчика/заднего датчика
и разъем F-34 углового датчика (заднего: LH).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 9.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 9. Проверить жгут электропроводки
между разъемом F-34 углового датчика (задн.:
LH) (вывод №1, 2) и разъемом C-40 углового
датчика/заднего датчика блока управления
(выводы №7, 10).
ПРИМЕЧАНИЕ: Прежде чем осматривать жгут
электропроводки, осмотреть промежуточные
разъемы C-27, D-16 и F-18, и отремонтировать
при необходимости.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 10.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 10. Проверка после замены углового
датчика
После замены углового датчика (задн.: LH),
убедиться, что система датчиков заднего хода
в норме.

Q: Результаты проверки в норме?

ДА :

Процедура завершена.

НЕТ :

Заменить угловой/задний датчик блока
управления.

ШАГ 11. Проверка разъема: Разъем C-40 блока
управления углового датчика/заднего датчика
и разъем F-32 заднего датчика (RH).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 12.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 12. Проверить жгут электропроводки
между разъемом F-32 заднего датчика (RH)
(выводы №1, 2) и разъемом C-40 блока
управления углового датчика/заднего датчика
(выводы №6, 10).
ПРИМЕЧАНИЕ: Прежде чем осматривать жгут
электропроводки, осмотреть промежуточные
разъемы C-27, D-16 и F-18, и отремонтировать
при необходимости.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 13.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 13. Проверка после замены заднего
датчика
После замены заднего датчика (RH) проверить,
что система датчиков заднего хода в норме.

Q: Результаты проверки в норме?

ДА :

Процедура завершена.

НЕТ :

Заменить угловой/задний датчик блока
управления.

ШАГ 14. Проверка разъема: Разъем C-40 блока
управления углового датчика/заднего датчика
и разъем F-33 заднего датчика (LH).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 15.

НЕТ :

Отремонтировать неисправный разъем.

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-235

ШАГ 15. Проверить жгут электропроводки
между разъемом F-33 заднего датчика (LH)
(выводы №1, 2) и разъемом C-40 блока
управления углового датчика/заднего датчика
(вывод №9, 10).
ПРИМЕЧАНИЕ: Прежде чем осматривать жгут
электропроводки, осмотреть промежуточные
разъемы C-27, D-16 и F-18, и отремонтировать
при необходимости.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 16.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 16. Проверка после замены заднего
датчика
После замены заднего датчика (LH) проверить,
что система датчиков заднего хода в норме.

Q: Результаты проверки в норме?

ДА :

Процедура завершена.

НЕТ :

Заменить угловой/задний датчик блока
управления.

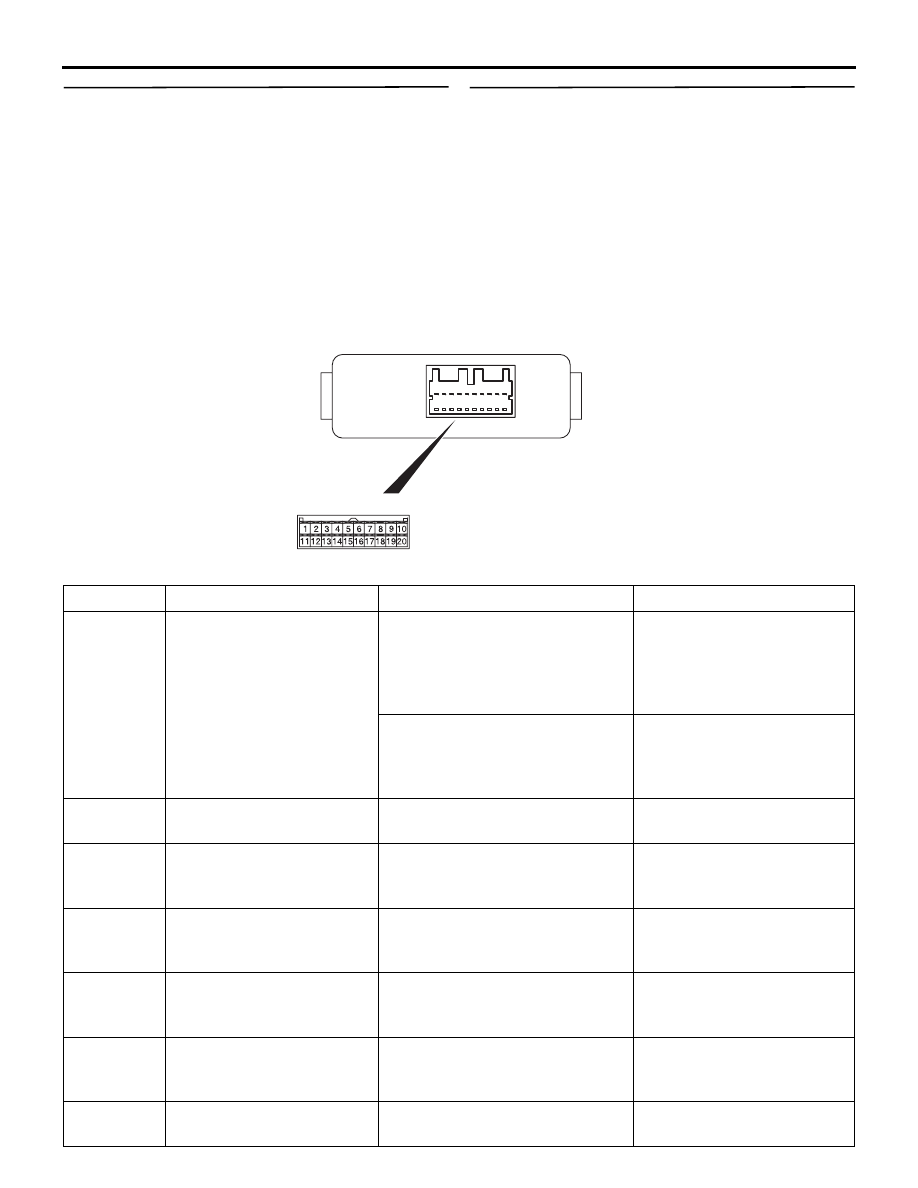

ПРОВЕРЬТЕ КЛЕММЫ ECU

M1540701400090

AE

C-40

AC605535

Клемма № Объект проверки

Условие проверки

Нормальные условия

1

• Входной сигнал

положения «ВКЛ»
переключателя фонаря
заднего хода<M/T>

• Входной сигнал

положения «R» (задний
ход) переключателя
ингибитора<CVT>

• Ключ зажигания в положении

«ВКЛ».

• Перевести рычаг селектора

в любое положение, кроме
«R» (задний ход).

0 В

• Ключ зажигания в положение

«ВКЛ»

• Перевести рычаг селектора

в положение «R» (задний ход).

Напряжение в системе

3

Вход сигнала замка
зажигания (IG1)

Переключатель зажигания:
положение «ON» (ВКЛ)

0 В к системному
напряжению

6

Задний датчик (RH)

Переключатель зажигания:
положение «ON» (ВКЛ)

0 В (импульсный сигнал
40 кГц, излучается прибли-



зительно каждые 125 мс)

7

Угловой датчик (задний:
ЛЕВАЯ)

Переключатель зажигания:
положение «ON» (ВКЛ)

0 В (импульсный сигнал
40 кГц, излучается прибли-



зительно каждые 125 мс)

8

Угловой датчик (задний:
ПРАВАЯ)

Переключатель зажигания:
положение «ON» (ВКЛ)

0 В (импульсный сигнал
40 кГц, излучается прибли-



зительно каждые 125 мс)

9

Задний датчик (LH)

Переключатель зажигания:
положение «ON» (ВКЛ)

0 В (импульсный сигнал
40 кГц, излучается прибли-



зительно каждые 125 мс)

10

Цепь «массы» датчика

Переключатель зажигания:
положение «ON» (ВКЛ)

0 В

СИСТЕМА ДАТЧИКОВ ЗАДНЕГО ХОДА

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-236

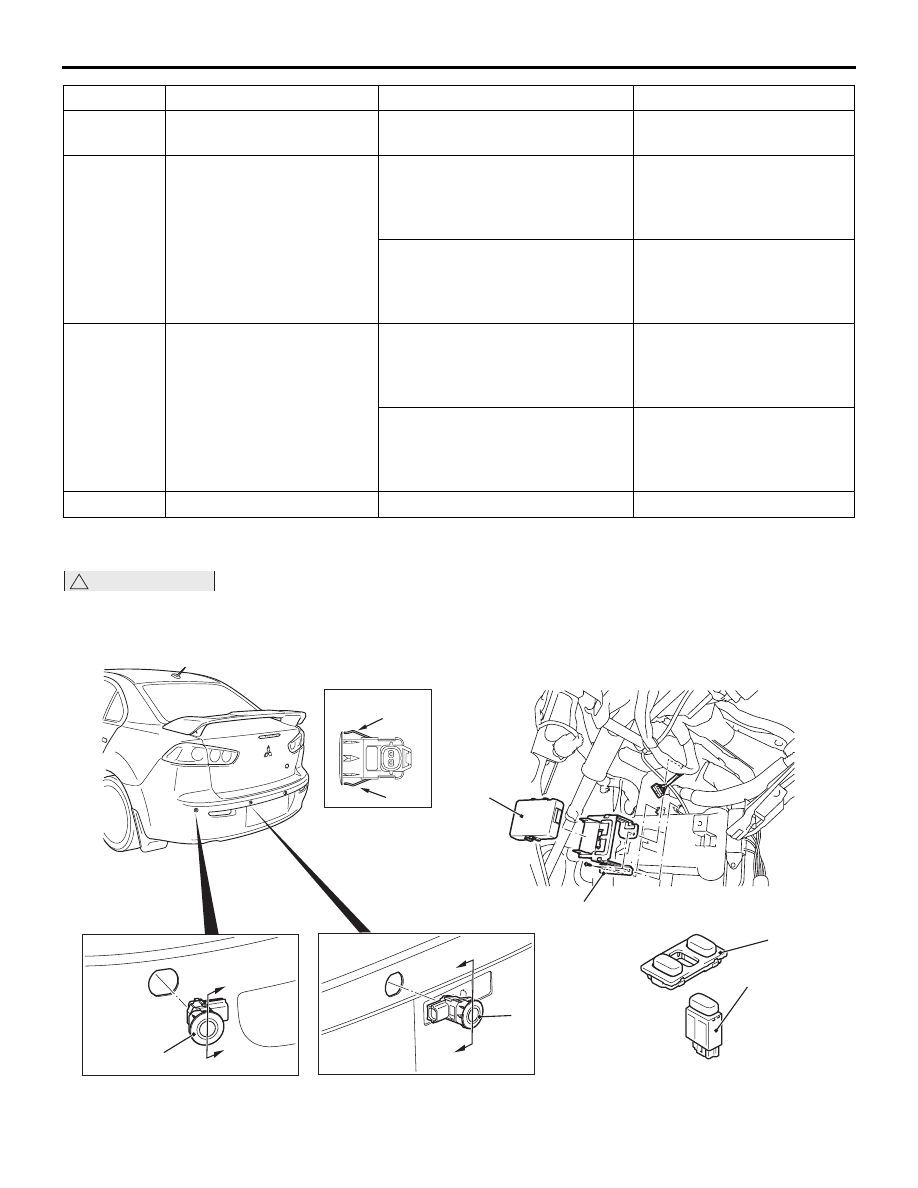

СНЯТИЕ И УСТАНОВКА

M1540701600135

!

ОСТОРОЖНО

• Для снятия модуля коленной подушки безопасности см. ГРУППУ 52B − Меры

предосторожности при обслуживании

Стр.52B-7

 и Модуль коленной подушки безопасности

Стр.52B-189

.

11

Электропитание к замку
зажигания (IG1)

Переключатель зажигания:
положение «ON» (ВКЛ)

Напряжение в системе

12

Выходной сигнал
индикаторной лампы
датчиков заднего хода

• Переключатель зажигания:

положение «ON» (ВКЛ)

• Входной сигнал

выключателя радара: OFF

0 В

• Переключатель зажигания:

положение «ON» (ВКЛ)

• Входной сигнал

выключателя радара: ON

Напряжение в системе

13

Входной сигнал
выключателя радара

• Переключатель зажигания:

положение «ON» (ВКЛ)

• Входной сигнал

выключателя радара: OFF

Напряжение в системе

• Переключатель зажигания:

положение «ON» (ВКЛ)

• Входной сигнал

выключателя радара: ON

0 В

20

«Масса»

При любых условиях

0 В

Клемма № Объект проверки

Условие проверки

Нормальные условия

Захват

4

3

6

5

2

A

A

AC700349

AC700350

AB

Разрез А – А

A

A

Захват

<Задний датчик>

<Угловой датчик>

1

AC700362
