Mitsubishi Lancer X. Руководство - часть 405

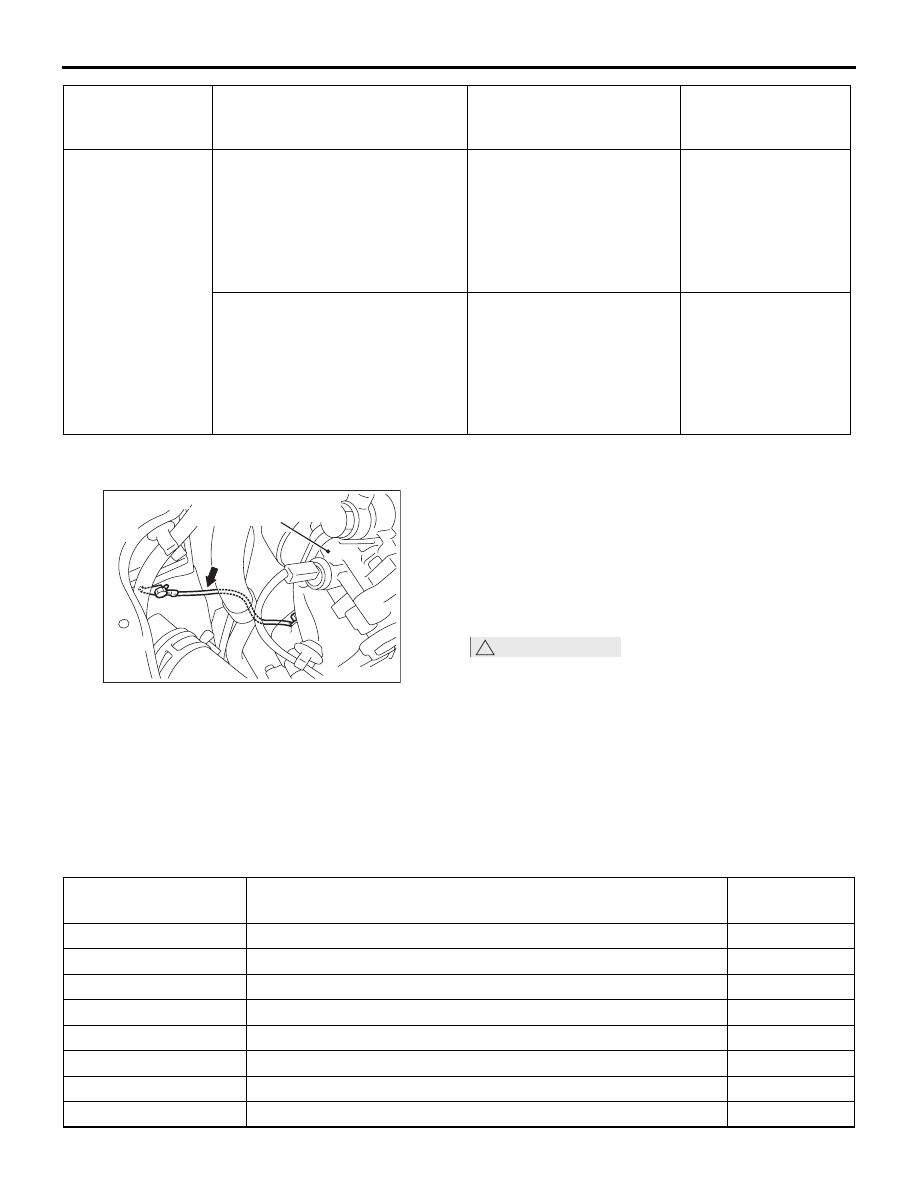

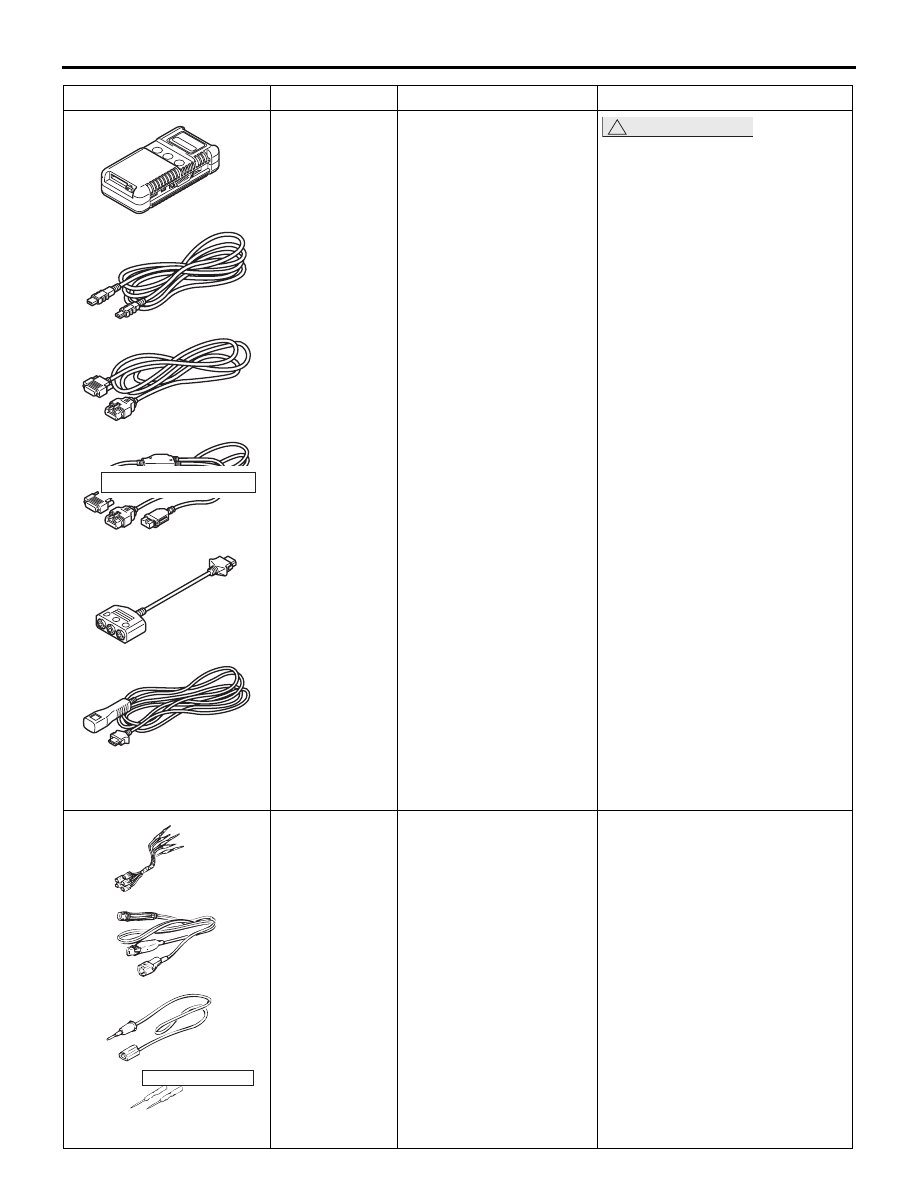

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-245

MB991955

a. MB991824
b. MB991827
c. MB991910
d. MB991911
e. MB991825
f. MB991826

Подузел M.U.T.-III

a. Интерфейс связи

транспортного
средства (V.C.I.)

b. Кабель USB M.U.T.-III
c. Основной жгут

проводов M.U.T.-III А
(для автомобилей
с коммуникационной
шиной CAN)

d. Основной жгут

проводов M.U.T.-III В
(для автомобилей без
коммуникационной
шины CAN)

e. Адаптер для

проведения
измерений M.U.T.-III

f. Жгут проводов для

запуска M.U.T.-III

ОСТОРОЖНО

В автомобилях с линией
связи CAN для отправки
условной скорости
автомобиля используйте
основной жгут проводов (А)
M.U.T.-III Если подсоединить
основной жгут проводов (B)
системы M.U.T.-III, связь CAN
будет работать неправильно.
Проверка кода диагностики
и сервисных данных.

MB991223

a. MB991219
b. MB991220
c. MB991221
d. MB991222

Комплект проводов

a. Комплект

измерительных
проводов

b. Светодиодный жгут

проводов

c. Переходник

светодиодного жгута
проводов

d. Щуп

Проверка целостности и замер
напряжения в жгуте
электропроводки или на
разъеме

a. Для проверки давления

контактов разъёма

b. Для проверки цепи

электропитания

c. Для проверки цепи

электропитания

d. Для подключения тестера

с локальным питанием

Инструмент

№

Наименование

Использование

НЕ ИСПОЛЬЗОВАТЬ

MB991825

MB991827

MB991824

MB991911

MB991955

MB991826

MB991910

MB991223

НЕ ИСПОЛЬЗОВАТЬ

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-246

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

СТАНДАРТНАЯ ПРОЦЕДУРА
ДИАГНОСТИКИ ПРИ ПОИСКЕ
И УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ

M1544004800528

См. ГРУППА 00

− Содержание поиска

и устранения неисправностей

Стр.00-6

ПОИСК И УСТРАНЕНИЕ ИСТОЧНИКОВ
ШУМОВ

M1544009800266

РАДИОПРИЕМНИК
И CD-ПРОИГРЫВАТЕЛЬ

Помехи генерируются при работе двигателя.

ОСТОРОЖНО

• Убедиться в отсутствии внешних помех.

Поскольку прием сигнала внутри
помещения плохой, проверять за
пределами помещения. Если не провести
эту проверку, то нельзя будет установить
источник помех, что приведет к ложному
распознаванию. Поэтому выполнение этой
проверки обязательно.

• Занимаясь устранением помех, следует

начать работу с объекта, являющегося
источником самых сильных помех.

• Проверить, что основной корпус аудиоблока

и другие компоненты надежно заземлены.

MB992006

Сверхтонкий зонд

Проверка целостности и замер
напряжения в жгуте
электропроводки или на
разъеме

Инструмент

№

Наименование

Использование

MB992006

Типы помех
( ) указывает на
тип звука.

Ситуация

Причина

Контрмера

FM, LW, MW:
(Потрескивание,
постукивание,
дребезжание,
всплески)

• При увеличении оборотов

двигателя поскрипывание
становится чаще и громкость
звука уменьшается.

• При повороте ключа

зажигания в положение ACC
помехи исчезают.

• Излучательные помехи

создаются, главным
образом, свечой
зажигания

• Защита от помех

Проверить или
заменить крепежный
болт кабеля
заземления.
(См. Рис.1).

FM, LW, MW:
Помехи от
электродвигателя
стеклоочистителя
(гудение,
искаженное
гудение)

Синхронизованы с движением
щеток стеклоочистителя,
и также учащаются при
увеличении скорости
стеклоочистителя. При
остановке стеклоочистителя
помехи прекращаются.

Причиной являются
искры, генерируемые
щеткой электродвигателя
очистителя.

Замените
электродвигатель
стеклоочистителя.

Помехи от другого
электрообо-

рудования

−

Помехи могут генери-

роваться изношенным
электрооборудованием.

Отремонтировать
или заменить элек-

трооборудование.

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-247

ПРИМЕЧАНИЕ: Для признаков других неисправностей, помимо помех, выполнить следующие
процедуры поиска и устранения неисправностей. См.

Стр.54A-258

ФУНКЦИЯ ДИАГНОСТИКИ

M1544013200074

МЕТОД ЧТЕНИЯ КОДОВ ДИАГНОСТИКИ

См. ГРУППУ 00

− Методика использования

контрольных точек для проверки /устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

СБРОС ДИАГНОСТИЧЕСКИХ КОДОВ

См. ГРУППУ 00

− Методика использования

контрольных точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ

M1544012900081

ОСТОРОЖНО

При проведении поиска и устранения
неисправностей, когда ключ зажигания
переведен в положение ON в момент
отсоединения различных разъемов могут
быть зарегистрированы коды диагностики,
относящиеся к другой системе. По
завершении проверить все системы на
наличие зарегистрированных
диагностических кодов. Если
зарегистрированы диагностические коды,
следует удалить их все.

Статическое
электричество
(потрескивание,
хлопки)

Помехи исчезают при полной
остановке автомобиля.

Детали или проводка по
каким-либо причинам
перемещаются или
становятся источником
помех из-за контакта
с металлическими
деталями кузова.

Вернуть детали
и проводку
в нормальное
положение.

В различных частях кузова
генерируются различные типы
помех.

Вызваны наличием
люфта между кузовом
и капотом, задней
дверью, бампером,
выхлопной трубой
и глушителем, подвеской
и другими деталями.

Надежно затянуть
крепежные болты
каждой детали.

Типы помех
( ) указывает на
тип звука.

Ситуация

Причина

Контрмера

AC700387

<Рисунок 1> Насос гидроусилителя

рулевого управления

№ диагностического
кода

Объект диагностики

Страница

U0019

«Bus off» Отключение от шины (CAN-B)

Стр.54A-248

U0141

Тайм-аут CAN ETACS-ECU

Стр.54A-249

U0151

Тайм-аут CAN модуля SRS-ECU

Стр.54A-249

U0155

Тайм-аут счётчика CAN

Стр.54A-250

U0164

Тайм-аут CAN блока управления кондиционером

Стр.54A-251

U0168

WCM CAN тайм-аут

Стр.54A-252

U1415

Кодирование не завершено/Сбой передачи данных

Стр.54A-252

B2420

Интегральная микросхема

Стр.54A-253

РАДИОПРИЕМНИК И CD-ПРОИГРЫВАТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-248

МЕТОДИКА РАБОТЫ
С ДИАГНОСТИЧЕСКИМИ КОДАМИ
НЕИСПРАВНОСТЕЙ

Код № U0019 «Bus off» Отключение от шины (CAN-B)

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, обязательно
выполнить диагностику шины CAN.

• Прежде чем заменять радиоприемник

и CD-плеер, необходимо убедиться
в исправности цепи электропитания, цепи
заземления и цепи связи.

ОЦЕНКА НЕИСПРАВНОСТИ

При возврате радиоприемника и CD-плеера из
состояния «bus off (отключение от шины)», или же
когда регистрируется ошибка, связанная
с радиоприемником или CD-плеером, выдается
код диагностики U0019 (CAN-B).

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Радиоприемник и CD-плеер, электропитание
радиоприемника и CD-плеера, цепь заземления
или линия шины CAN могут быть неисправны.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность радиоприемника или

CD-плеера

• Неисправность разъема и цепи

электропроводки линии шины CAN

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Выполнить диагностику линий шины CAN
тестером M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Перейти к шагу 2

НЕТ :

Отремонтировать шину CAN
(см. ГРУППУ 54С

− Поиск и устранение

неисправностей

Стр.54C-18

ШАГ 2. Проверьте факт сброса кода
неисправности.
Повторно проверить, выдается ли
диагностический код для радиоприемника
и CD-плеера.
(1) Сбросить диагностический код.
(2) Перевести ключ зажигания из положения

«БЛОКИРОВКА» (ВЫКЛ) в положение ВКЛ.

(3) Проверить, установлен ли код диагностики.

Q: Код неисправности сформирован?

ДА :

Заменить радиоприемник и CD-плеер.

НЕТ :

Причиной может быть периодически
возникающий отказ (См. ГРУППУ 00

−

Методика использования контрольных
точек для /проверки и устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр.00-15
