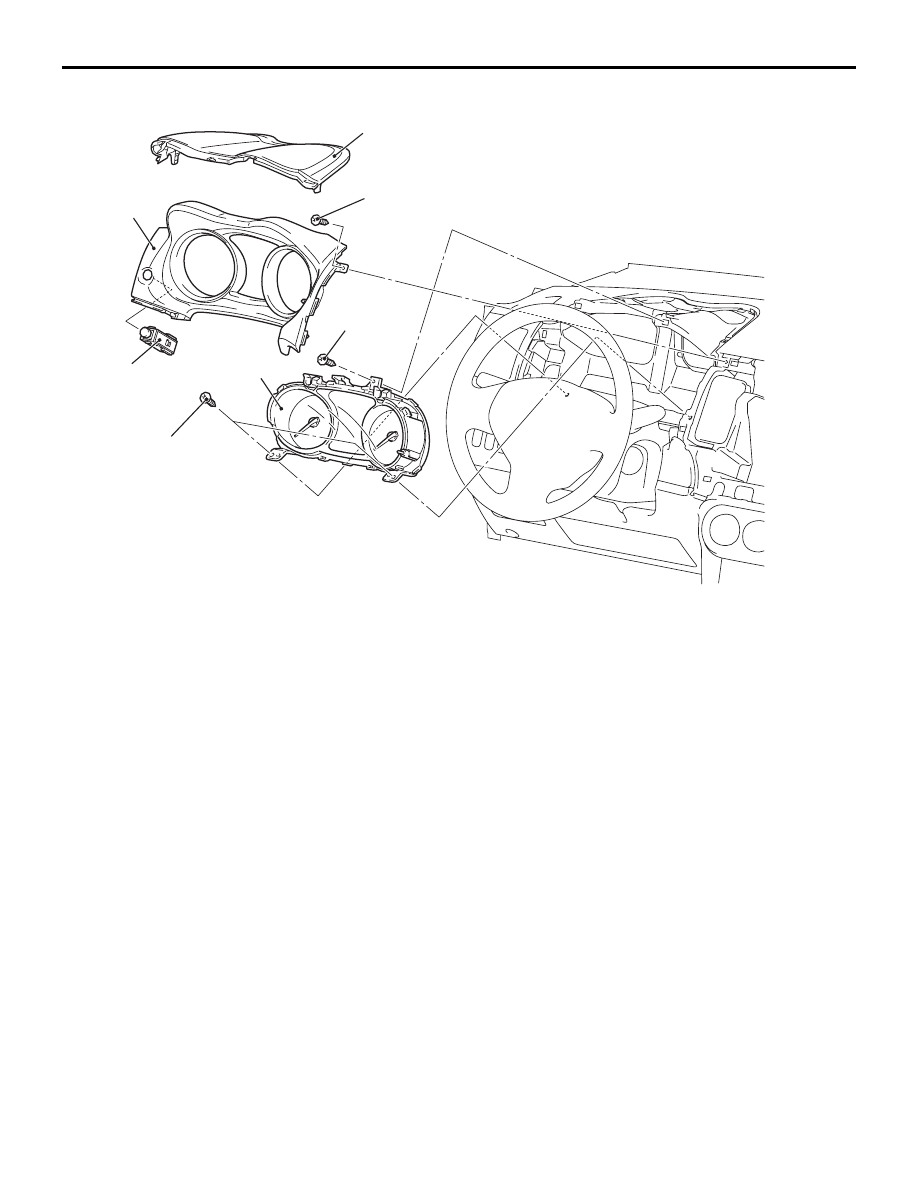

КОМБИНИРОВАННЫЙ ИЗМЕРИТЕЛЬ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-69

2,5 ± 0,5 Нм

2,5 ± 0,5 Нм

2,5 ± 0,5 Нм

AD

4

2

3

1

AC609711

Последовательность
демонтажа

•

Боковая панель перчаточного
ящика (см. ГРУППУ 52A,
Перчаточный ящик

Стр.52A-6

).

•

Центральная приборная панель
(см. ГРУППУ 52A, Центральная
приборная панель

Стр.52A-7

).

•

Нижняя левая отделка
воздуховыпускного отверстия
приборной панели (см. ГРУППУ
52A, Нижняя приборная панель

Стр.52A-8

).

•

Соединительный разъем
многофункционального
переключателя

1.

Обрамление комбинированного
измерителя

2.

Крышка отсека
комбинированного измерителя

3.

Комбинированный измеритель
в сборе

4.

Многофункциональный
переключатель

Последовательность
демонтажа (Продолжение)

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-70

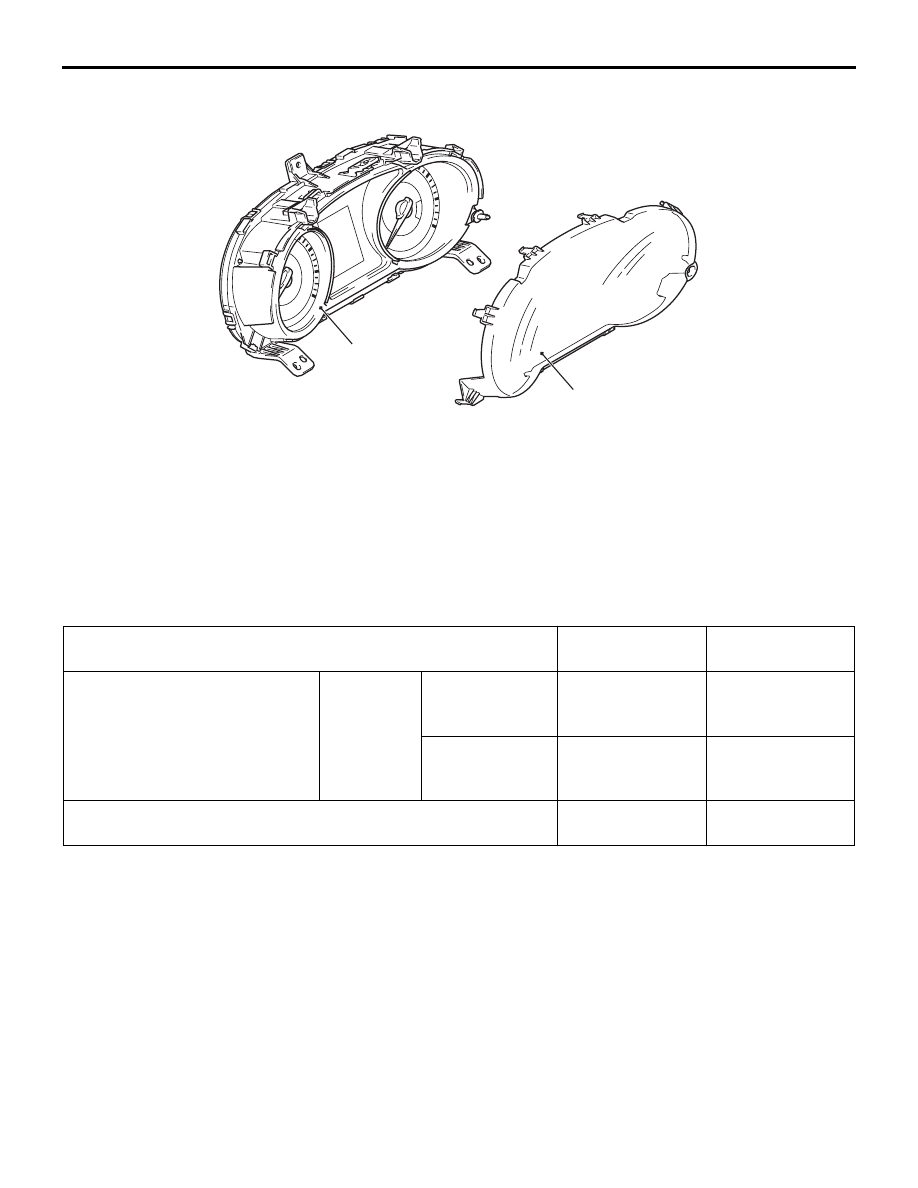

РАЗБОРКА И СБОРКА

M1540201800156

ФАРЫ

СЕРВИСНЫЕ СПЕЦИФИКАЦИИ

M1540100200165

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ФАРАМИ

Соблюдать следующие меры предосторожности,
поскольку в фарах используются полимерные
линзы

• Не включать фары, закрытые устройством

защиты от царапин, на три минуты, или более.

• Не заклеивать внешние линзы липкой лентой.

• Не царапать поверхность внешней линзы

острыми краями специального инструмента.

• Начисто удалите восковое покрытие

предусмотренным средством для удаления
воска.

• Используйте только указанные

в спецификации фирменные лампы.

AC506448 AB

1

2

Этапы разборки

1.

Стекло комбинированного
измерителя

2.

Комбинированный измеритель

Элемент

Стандартное
значение

Предельное
значение

Регулировка фар

Ближний
свет

Вертикальное
направление

36 мм (0,69

°)

ниже горизонтали
(H)

±15 мм (±0,29°)
от горизонтально
й линии отсечки

Горизонтальное
направление

Пересечение
точки изгиба
с вертикалью (V)

± 26 мм (± 0,5°)
от вертикали (V)

Измерение силы света фар, кд
(Экран установлен в 25 м перед автомобилем)

−

30000 кд, или
более

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-71

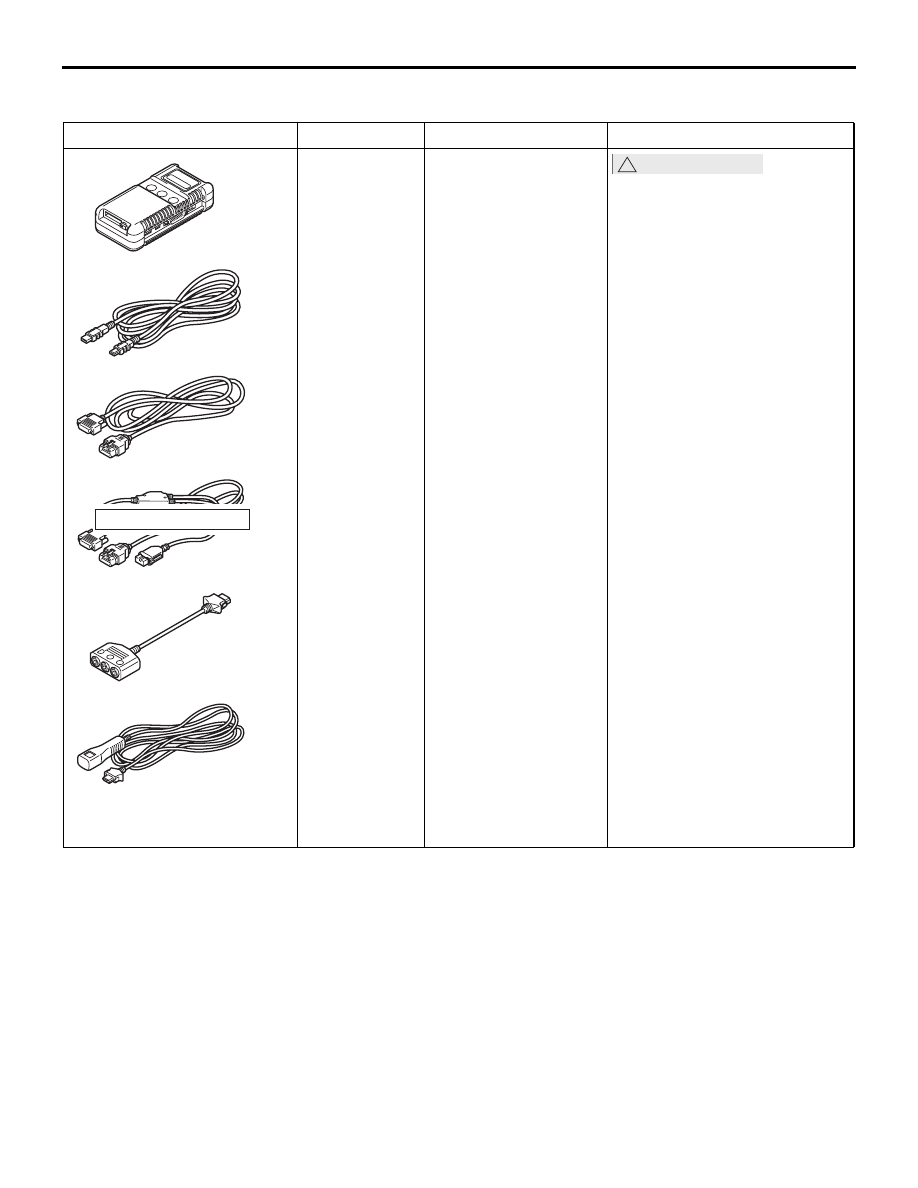

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1540104400183

Инструмент

№

Наименование

Использование

MB991955

a. MB991824
b. MB991827
c. MB991910
d. MB991911
e. MB991825
f. MB991826

Подузел M.U.T.-III

a. Интерфейс связи

транспортного
средства (V.C.I.)

b. Кабель USB

M.U.T.-III

c. Основной жгут

проводов M.U.T.-III
А (для
автомобилей
с коммуникационно
й шиной CAN)

d. Основной жгут

проводов M.U.T.-III
В (для
автомобилей без
коммуникационной
шины CAN)

e. Адаптер для

проведения
измерений
M.U.T.-III

f. Жгут проводов для

запуска M.U.T.-III

!

ОСТОРОЖНО

В автомобилях с линией
связи CAN для отправки
условной скорости
автомобиля используйте
основной жгут проводов (А)
M.U.T.-III Если подсоединить
основной жгут проводов (B)
системы M.U.T.-III, связь
CAN будет работать
неправильно.
Диагностический код,
сервисные данные
и тестирование привода

НЕ ИСПОЛЬЗОВАТЬ

f

e

d

c

b

a

MB991825

MB991827

MB991824

MB991911

MB991955

MB991826

MB991910

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-72

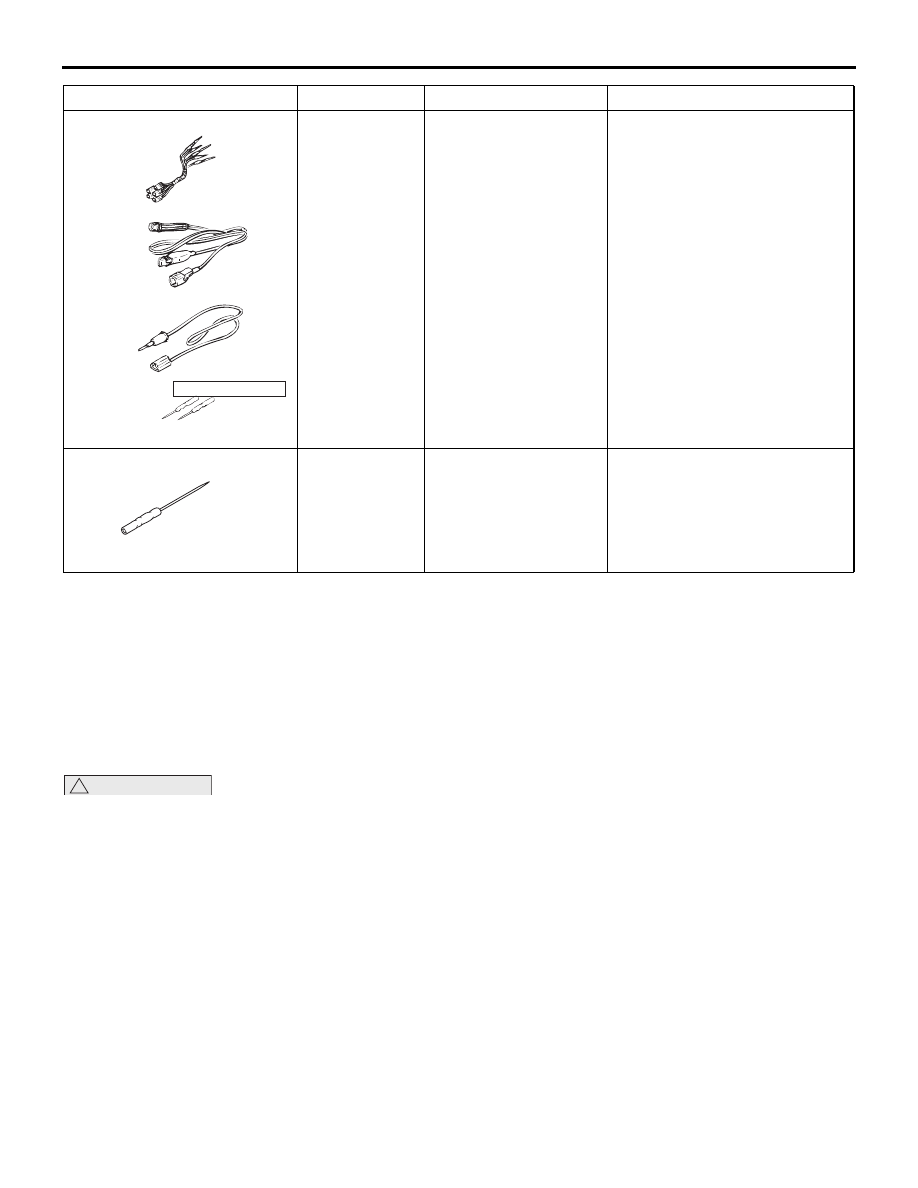

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ
ОБСЛУЖИВАНИИ <ФАРЫ
С ГАЗОРАЗРЯДНЫМИ ЛАМПАМИ>

M1540100300140

Перед проверкой деталей, связанных
с газоразрядными лампами, обязательно
прочесть нижеследующие предупреждения
и предостережения, затем выполнить
необходимые операции.

!

ОПАСНОСТЬ

•

Не прикасаться к гнезду и разъему
при включенных фарах. Когда фара
включена, на гнездо лампы и разъем
подается высокое напряжение.
Высокое напряжение может стать
причиной ожога или смерти механика
вследствие поражения
электрическим током.

•

Не допускается использовать
тестер для проверки фар. Проверка
гнезда и разъемов лампы при помощи
тестера может стать причиной
ожога или смерти механика
вследствие поражения
электрическим током высокого
напряжения.

•

Запрещается включать фары при
снятом регуляторе или лампе. При
включении фар с демонтированным
регулятором или без лампы, механик
может получить ожоги. Высокое
напряжение может стать причиной
ожога или смерти механика
вследствие поражения
электрическим током.

•

Перед проведением обслуживания
установить переключатель
освещения в положение OFF (ВЫКЛ.)
и в сухом месте отсоединить клемму
аккумуляторной батареи и разъем
регулятора. Не прикасаться
к деталям мокрыми руками. Работа
мокрыми руками или в условиях
высокой влажности может стать
причиной ожога или смерти механика
вследствие поражения
электрическим током высокого
напряжения.

MB991223

a. MB991219
b. MB991220
c. MB991221
d. MB991222

Комплект проводов

a. Комплект

измерительных
проводов

b. Светодиодный жгут

проводов

c. Переходник

светодиодного
жгута проводов

d. Щуп

Проверка целостности
и замер напряжения в жгуте
электропроводки или на
разъеме

a. Для проверки давления

контактов разъёма

b. Для проверки цепи

электропитания

c. Для проверки цепи

электропитания

d. Для подключения тестера

с локальным питанием

MB992006

Сверхтонкий зонд

Проверка целостности
и замер напряжения в жгуте
электропроводки или на
разъеме

Инструмент

№

Наименование

Использование

BA

b

c

d

a

MB991223

НЕ ИСПОЛЬЗОВАТЬ

MB992006
