КАК ИСПОЛЬЗОВАТЬ ПУНКТЫ МЕНЮ СЕРВИСА ДЛЯ ПОИСКА НЕИСПРАВНОСТЕЙ/ПРОВЕРКИ

ОБЩИЕ СВЕДЕНИЯ

00-13

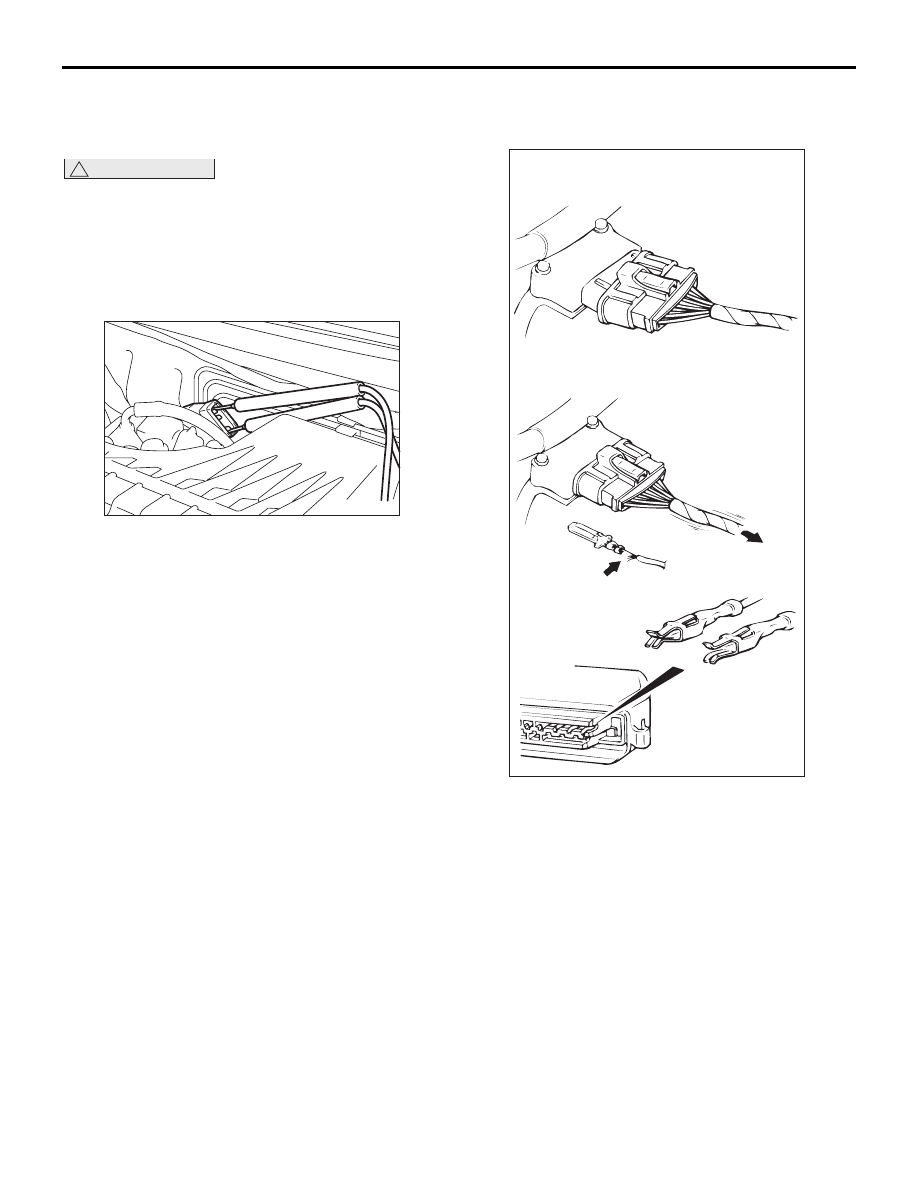

ПРОВЕРКА ОТКЛЮЧЕННОГО РАЗЪЕМА
<ОСМОТР С ПОМОЩЬЮ
ШТЫРЬКОВОГО КОНТАКТА>

!

ОСТОРОЖНО

• Соблюдайте осторожность, чтобы не

замкнуть накоротко контакты разъема
наконечником тестера. Это может привести
к повреждению цепей ECU.

• Если разъем отсоединен, может быть

сохранен диагностический код для
проверяемой или другой системы.

AC105600

Касайтесь контакта непосредственно
наконечником тестера.

ТОЧКИ ОСМОТРА НА РАЗЪЕМАХ

M1001013700446

ВИЗУАЛЬНЫЙ ОСМОТР

•

Неисправен

Исправен

Разрыв жгута проводов

в области клеммы

Низкое давление

контакта

Растягивание или

разрыв проводов

Разъем отсоединен или

неправильно подключен

AB

AC300896

Разъем отсоединен или неправильно

подсоединен

• Контакты разъема извлечены наружу

• Вследствие натяжения на клемме со стороны

жгута проводов

• Недостаточный контакт между штырьком

и гнездом

• Недостаточный контакт из-за ржавчины на

клеммах или посторонних предметов,
попавших в клеммы

КАК ИСПОЛЬЗОВАТЬ ПУНКТЫ МЕНЮ СЕРВИСА ДЛЯ ПОИСКА

ОБЩИЕ СВЕДЕНИЯ

00-14

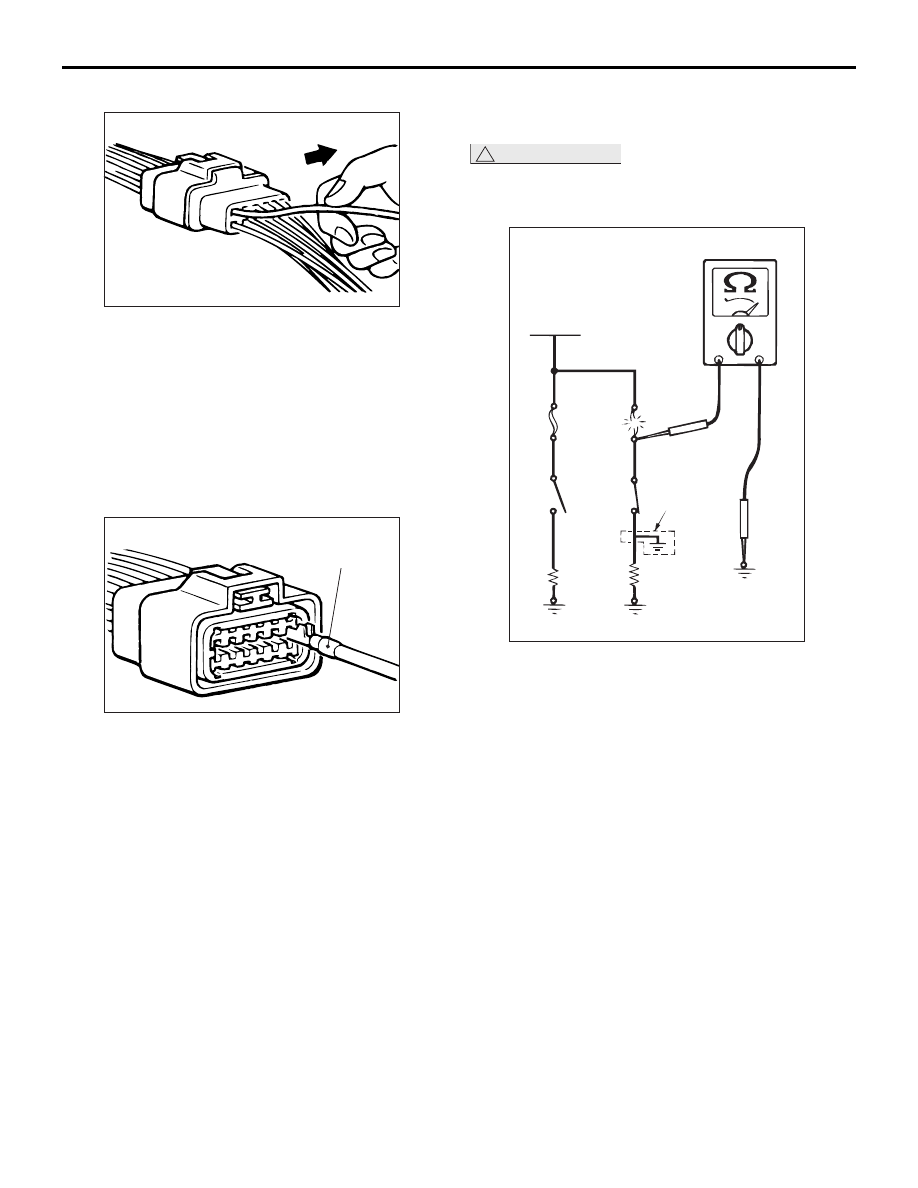

ОСМОТР КОНТАКТОВ РАЗЪЕМА

AC300898

В случае повреждения фиксатора контакта
качество соединения между штырьком и гнездом
будет низким даже при подсоединении корпуса
разъема, и контакты могут выпадать с обратной
стороны разъема. Поэтому для проверки
надежности закрепления контактов в разъеме
следует осторожно потянуть поочередно все
жгуты.

ПРОВЕРКА ФИКСАЦИИ РАЗЪЕМА

AC300899AB

MB991219

С помощью специального инструмента
«проверочный жгут» (MB991219) (жгут для
проверки прижима контактов разъема из набора
проверочных жгутов) осмотрите качество
фиксации штырьков и гнезд. (Усилие натяжения
контакта: 1 Н и более)

ТОЧКИ ОСМОТРА НА РАЗЪЕМАХ ПРИ
ПЕРЕГОРАНИИ ПРЕДОХРАНИТЕЛЯ

M1001013800432

!

ОСТОРОЖНО

В результате перегорания предохранителя
может быть зарегистрирован
диагностический код неисправности.

Место

возникновения

короткого

замыкания

Нагрузка

Переклю-

чатель

нагрузки

Предохра-

нитель

Аккумулятор-

ная батарея

AB

AC300900

Извлеките перегоревший предохранитель
и измерьте сопротивление между стороной
нагрузки перегоревшего предохранителя
и «массой». Замкните переключатели всех цепей,
относящихся к данному предохранителю. Если
при этом сопротивление близко к 0

Ω, между

переключателями и нагрузкой имеется короткое
замыкание. Если сопротивление отличается от 0

Ω, в настоящий момент короткого замыкания нет,
однако временное замыкание могло привести
к перегоранию предохранителя.
Основные причины короткого замыкания:

• Жгут проводов прижат к кузову автомобиля

• Повреждение внешней оболочки жгута

вследствие износа или перегрева

• Попадание воды в разъем или электроцепь

• Ошибка пользователя (случайное короткое

замыкание цепи и т.п.)

КАК ИСПОЛЬЗОВАТЬ ПУНКТЫ МЕНЮ СЕРВИСА ДЛЯ ПОИСКА НЕИСПРАВНОСТЕЙ/ПРОВЕРКИ

ОБЩИЕ СВЕДЕНИЯ

00-15

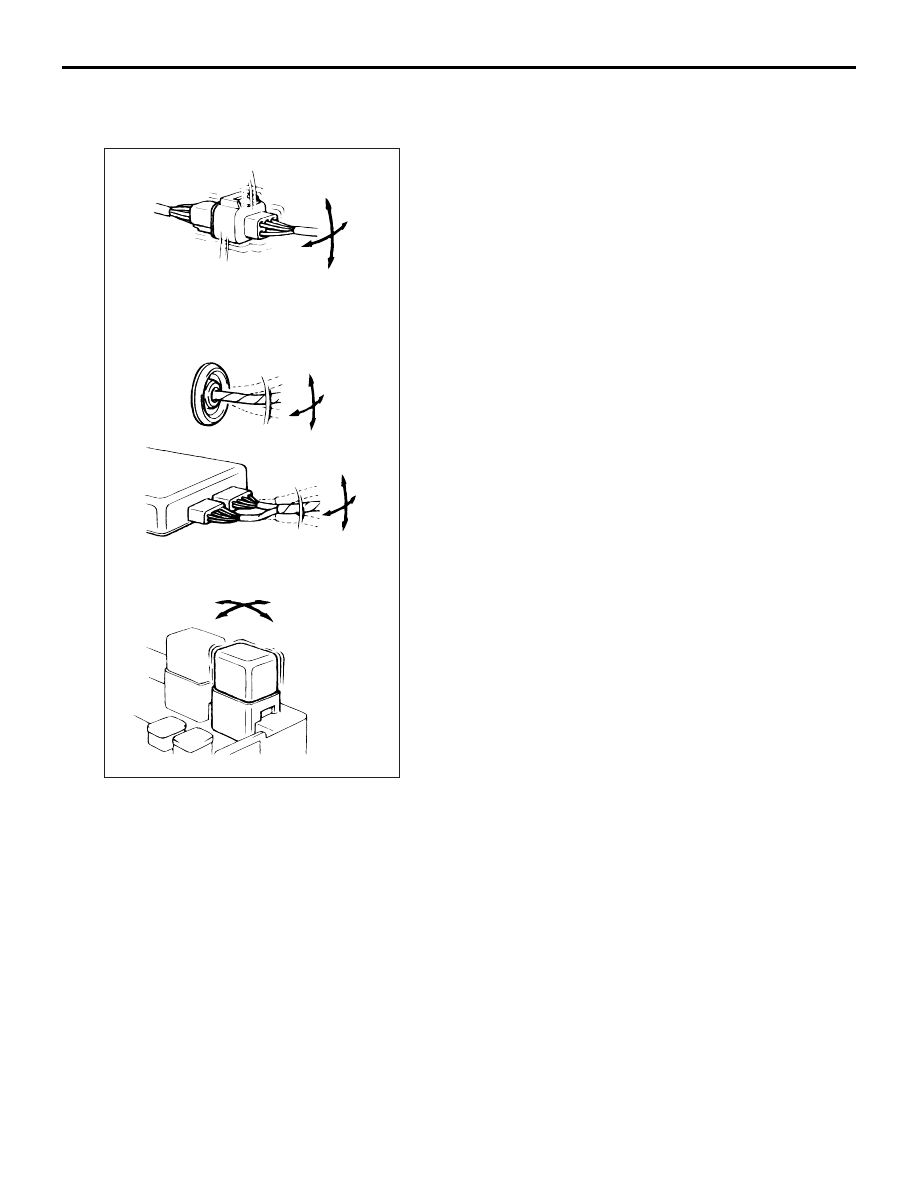

КАК УСТРАНЯТЬ ПЕРЕМЕЖАЮЩИЕСЯ
НЕИСПРАВНОСТИ

M1001013900406

AC300901

Перемежающиеся неисправности зачастую
происходят при определенных условиях, и эти
условия можно проверить, после чего определить
причину становится нетрудно. Для выяснения
условий проявления перемежающейся
неисправности прежде всего уточните у клиента
подробности касательно условий вождения,
погодных условий, частоты проявления
и признаков неисправности, затем попытайтесь
воспроизвести признаки неисправности. После

этого проверьте, не является ли в этих условиях
причиной неисправности вибрация, температура
или другой фактор. Если причиной
неисправности может быть вибрация, выполните
следующие проверки разъемов и компонентов,
чтобы убедиться в появлении признаков
неисправности. Проверке подлежат разъемы
и компоненты, указанные в процедурах проверки
или отмеченные как возможный источник
неисправности (генерирующие диагностический
код или вызывающие проявление признаков
неисправности).

• Осторожно потрясите разъем вверх-вниз

и вправо-влево.

• Осторожно потрясите жгут проводов

вверх-вниз и вправо-влево.

• Осторожно покачайте каждый датчик, реле

и пр.

• Осторожно потрясите жгут проводов в точках

подвески и других подвижных деталей.

ПРИМЕЧАНИЕ: Если определить причину не
удается, можно использовать функцию
регистрации данных M.U.T.-III. (Подробно об
использовании M.U.T.-III см. «Руководство по
эксплуатации M.U.T.-III»).

КАК РАБОТАТЬ С ПРОШЛОЙ
НЕИСПРАВНОСТЬЮ

M1001014100403

Поскольку неисправность может присутствовать
даже если состояние индикатора «Сохраненное»,
включите режим диагностики автомобиля
и проверьте, изменится ли состояние индикатора
на «Активное». Если статус «Сохраненное» не
изменился, выполните следующую процедуру.
1. Узнайте у клиента, выполнялась ли замена

предохранителя или разъема или их
отсоединение.

2. Если да, удалите диагностический код

и убедитесь, что код не регистрируется снова.
Если код сброшен, диагностика завершена.

3. Если нет, обратитесь к соответствующей

таблице диагностических кодов
неисправностей. Затем проверьте жгут
проводов и разъем, см. «Как устранять
перемежающиеся неисправности

Стр.00-15

».

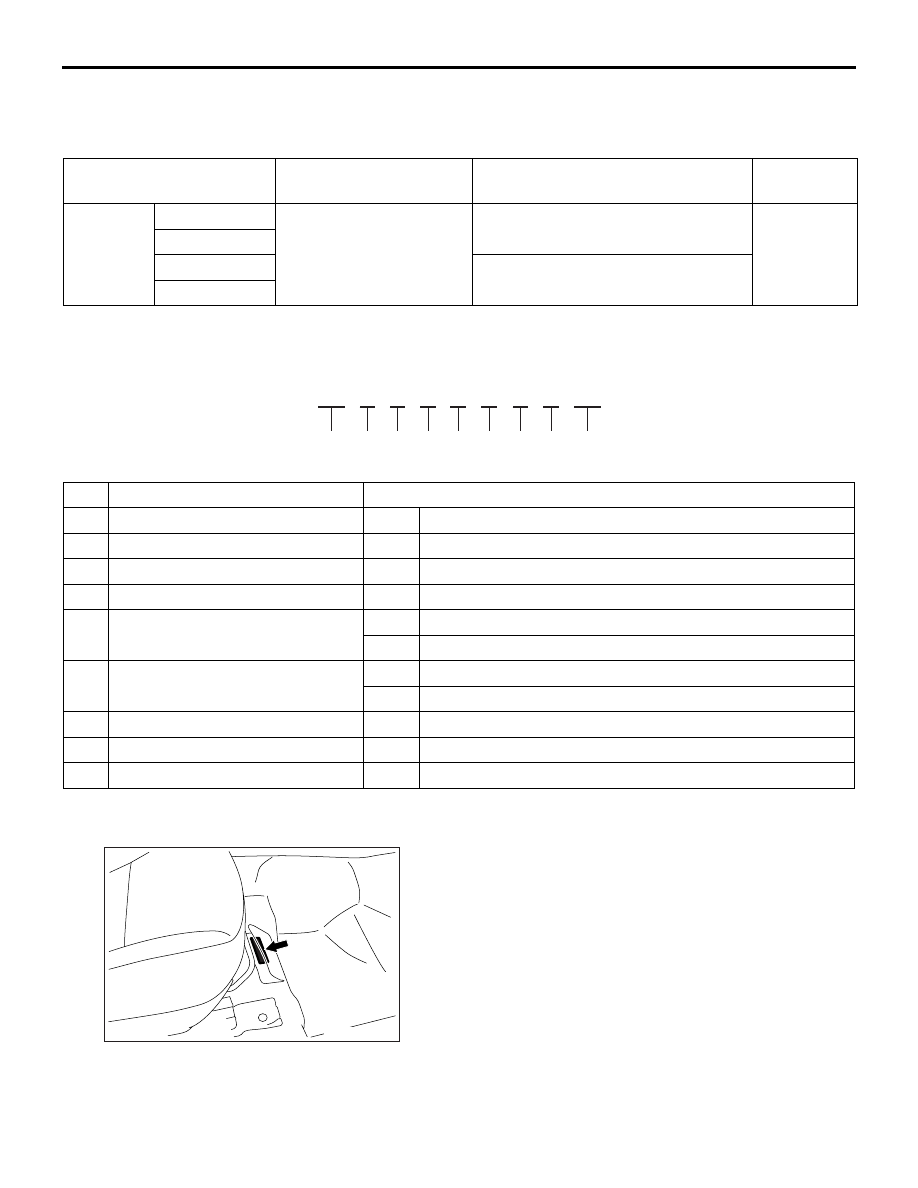

ИДЕНТИФИКАЦИЯ АВТОМОБИЛЯ

ОБЩИЕ СВЕДЕНИЯ

00-16

ИДЕНТИФИКАЦИЯ АВТОМОБИЛЯ

МОДЕЛИ

M1001000301775

Код модели

Модель двигателя

Модель коробки передач

Топливная
система

CY4A

SNSHL6Z

Бензиновый двигатель
4B11 DOHC MIVEC
(1998 мл)

F5MBB (2WD, 5M/T)

MPI

SNXHL6Z
STSHL6Z

F1CJA (2WD, INVECS-III CVT,
спортивный режим)

STXHL6Z

КОД МОДЕЛИ

6 Z

9

8

7

6

5

4

3

2

1

T

L

H

X

S

A

4

C Y

AC700225

№

Позиция

Содержание

1

Модификация

CY

MITSUBISHI LANCER

2

Тип двигателя

4

Бензиновый двигатель 1 998 куб. см.

3

Класс

A

Легковой автомобиль

4

Тип кузова

S

4-дверный седан

5

Тип коробки передач

N

5-ступенчатая механическая коробка передач

T

Вариатор

6

Ценовая категория

S

INVITE

X

INTENSE

7

Характеристики двигателя

H

MIVEC (DOHC)

8

Расположение рулевого колеса л

Слева

9

Назначение

6Z

Автомобили для стран Восточной Европы (для России)

НОМЕР ШАССИ

M1001005600046

AC608772AB

Номер шасси выштампован спереди на полу.
