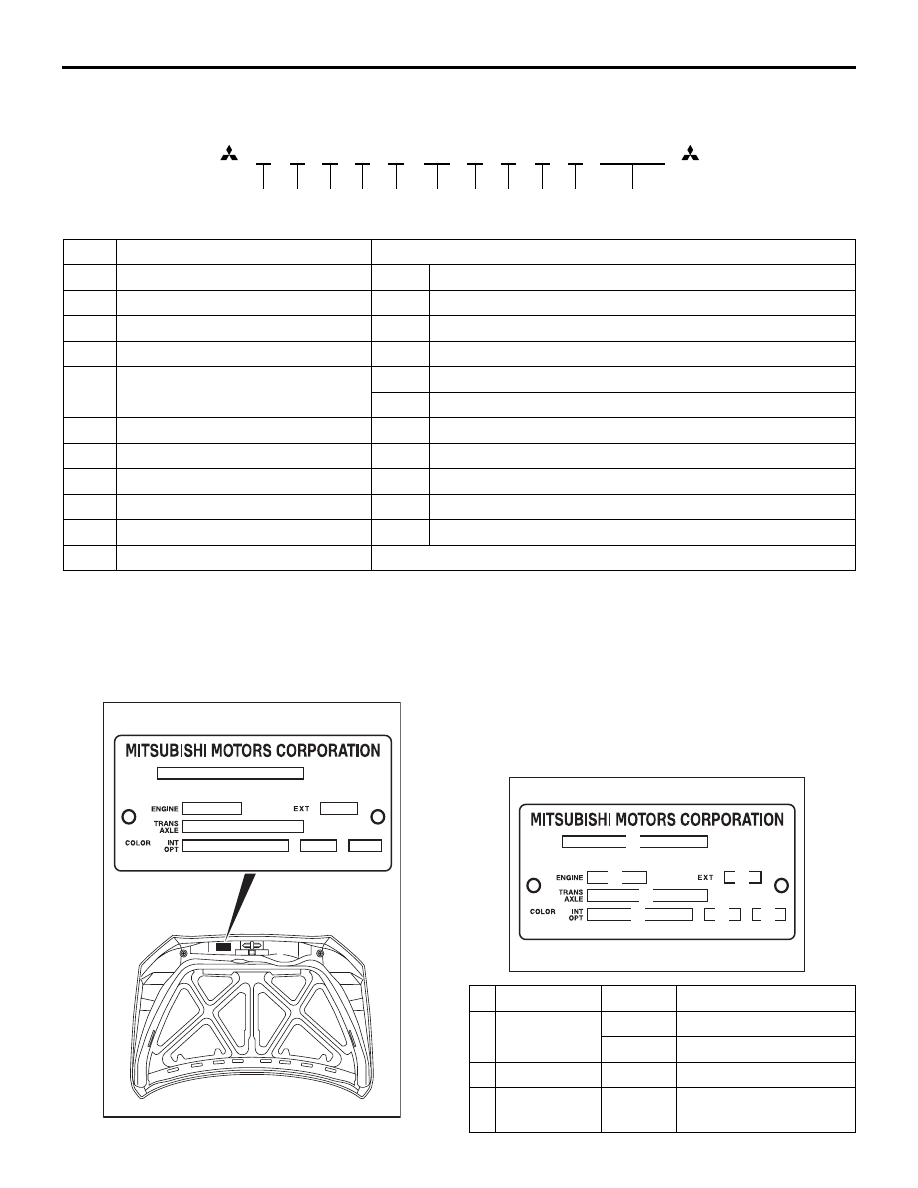

ИДЕНТИФИКАЦИЯ АВТОМОБИЛЯ

ОБЩИЕ СВЕДЕНИЯ

00-17

ТАБЛИЦА КОДОВ

AC613132

J

M

Y

S

CY

4

A

8

U

000001

T

1

2

3

4

5

6

7

8

9

10

11

B

AB

№

Позиция

Содержание

1

Страна

J

Япония

2

Модель

M

Mitsubishi Motors Corporation.

3

Назначение

B

Автомобили для Европы, левостороннее управление

4

Тип кузова

S

4-дверный седан

5

Тип коробки передач

N

5-ступенчатая механическая коробка передач

T

Вариатор

6

Заказ на модификацию

CY

LANCER

7

Тип двигателя

4

1998 см3 DOHC (4B11) MIVEC

8

Тип автомобиля

A

Легковой автомобиль

9

Модельный год

8

2008 год

10

Предприятие-изготовитель

U

Mizushima

11

Серийный номер

С 000001 по 999999

ТАБЛИЧКА
С ИДЕНТИФИКАЦИОННЫМИ
ДАННЫМИ АВТОМОБИЛЯ

M1001005401216

ИНФОРМАЦИОННАЯ ТАБЛИЧКА

МОДЕЛЬ

AC613207

В автомобилях, поставляемых в прочие страны,
информационная табличка крепится
с внутренней стороны капота.

• На табличке указаны код модели, модели

двигателя и коробки передач, и код цвета
кузова.

• Код цвета кузова указывается для

автомобилей с однотонной окраской.

ТАБЛИЦА КОДОВ

AB

3

7

6

5

4

2

1

МОДЕЛЬ

AC700309

№ Позиция

Пример Содержание

1 МОДЕЛЬ

CY4A

Модель автомобиля

STSHL

Серия модели

2 ДВИГАТЕЛЬ 4B11

Модель двигателя

3 НАРУЖНЫЕ W37A

Код внешних
элементов

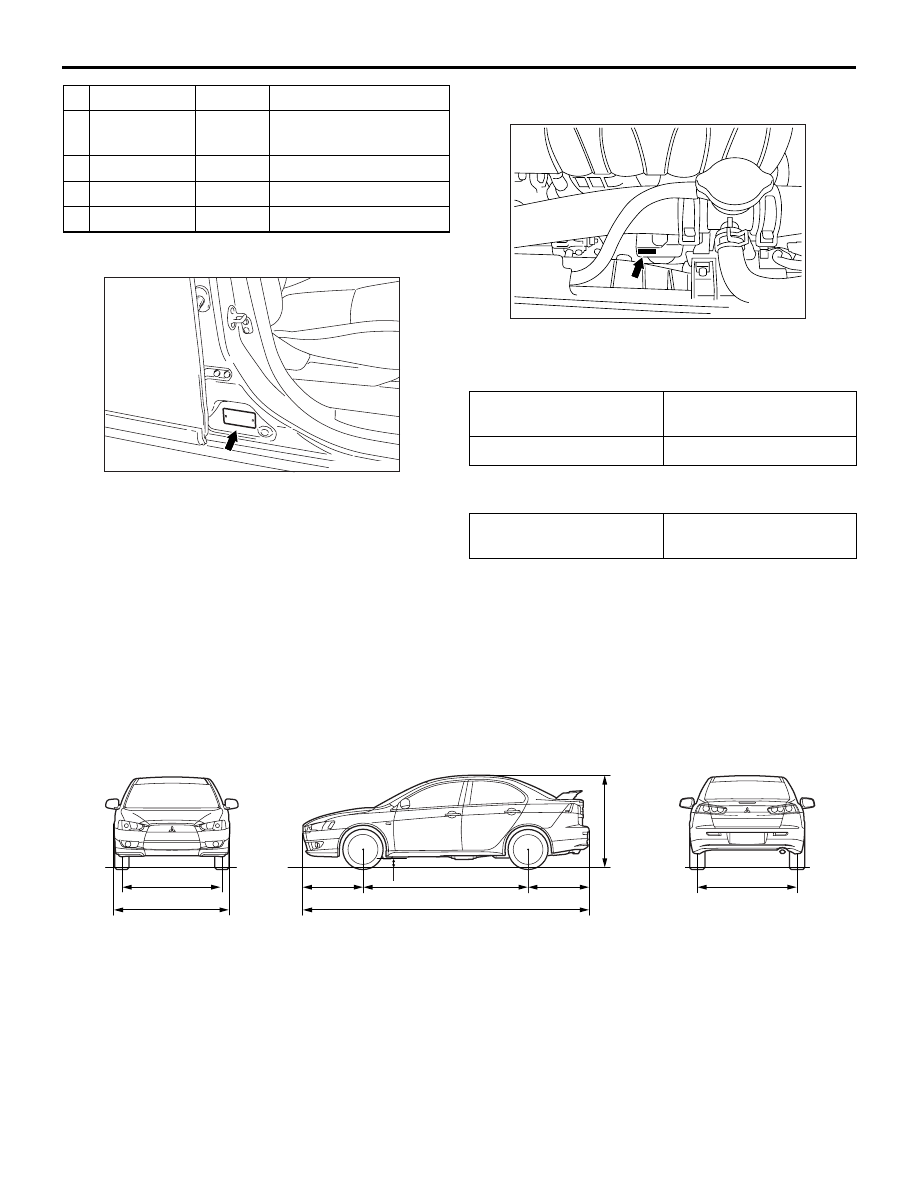

ОБЩИЕ ДАННЫЕ И СПЕЦИФИКАЦИИ

ОБЩИЕ СВЕДЕНИЯ

00-18

ПАСПОРТНАЯ ТАБЛИЧКА

AC608231AB

Паспортная табличка крепится на нижней части
средней стойки.
На ней указаны месяц и год выпуска,
номинальное значение полной разрешенной
массы автомобиля (GVWR), нагрузка на
переднюю и заднюю ось (GAWR), а также
идентификационный номер автомобиля (VIN).

МАРКИРОВКА МОДЕЛИ ДВИГАТЕЛЯ

M1001005700043

AC507578

Модель двигатель выштампована на блоке
цилиндров.
Номера моделей двигателей следующие.

Модель двигателя

Рабочий объем
двигателя

4B11

1998 см

3

Серийный номер двигателя выштампован рядом
с номером модели двигателя.

Заводской номер
двигателя

С AA0201 по YY9999

ОБЩИЕ ДАННЫЕ И СПЕЦИФИКАЦИИ

M1001000902059

AC608677AB

9

3

1

2

5

4

6

7

8

4 TRANS

AXLE

F1CJA

Модель коробки
передач

5 COLOUR

W37

Код цвета кузова

6 INT

04X

Код салона

7 OPT

ZP6

Код оборудования

№ Позиция

Пример Содержание

Позиция

CY4A
SNSHL6Z

STSHL6Z

SNXHL6Z

STXHL6Z

Габаритные
размеры
автомобиля,
мм

Габаритная ширина

1 1 760

1 760

1 760

1 760

Колея передних колес

2 1 530

1 530

1 530

1 530

Габаритная длина

3 4 570

4 570

4 570

4 570

Передний свес

4 955

955

955

955

Колесная база

5 2 635

2 635

2 635

2 635

Задний свес

6 980

980

980

980

Дорожный просвет
(ненагруженный автомобиль)

7 165

165

150

150

Общая высота (без загрузки)

8 1 505

1 505

1 490

1 490

Колея задних колес

9 1 530

1 530

1 530

1 530

Масса
автомобиля,
кг

Сухая
масса

Без опциональных
элементов

1 320

1 350

1 325

1 355

С полным набором
опциональных
элементов

1 365

1 395

1 367

1 397

Допустимая полная масса
автомобиля

1 850

1 850

1 850

1 850

Максимальная нагрузка на
переднюю ось

990

990

990

990

Максимальная нагрузка на
заднюю ось

930

930

930

930

Количество сидений

5

5

5

5

Двигатель

№ модели

4B11

4B11

4B11

4B11

Полный рабочий объем, мл

1 998

1 998

1 998

1 998

Максимальная мощность,
кВт/об/мин

110/6 000

110/6 000

110/6 000

110/6 000

Максимальный крутящий момент,
Нм/об/мин

198/4 250

198/4 250

198/4 250

198/4 250

Топливная
система

Топливная система

Многоточечный впрыск с электронным управлением

Коробка
передач

№ модели

F5MBB

F1CJA

F5MBB

F1CJA

Тип

5-ступенчат
ая
механическ
ая коробка
передач

Вариатор

5-ступенчат
ая
механическ
ая коробка
передач

Вариатор

Радиус
разворота, м

Колеса

5,0

5,0

5,0

5,0

Корпус

5,4

5,4

5,4

5,4

ОБЩИЕ ДАННЫЕ И СПЕЦИФИКАЦИИ

ОБЩИЕ СВЕДЕНИЯ

00-19

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПЕРЕД ОБСЛУЖИВАНИЕМ

ОБЩИЕ СВЕДЕНИЯ

00-20

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПЕРЕД

ОБСЛУЖИВАНИЕМ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА
ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

M1001011600722

!

ОСТОРОЖНО

При обслуживании SRS проверяются
следующие элементы:

1. Обязательно ознакомьтесь с разделом

ГРУППА 52B

− Дополнительная система

пассивной безопасности (SRS). Чтобы
обеспечить безопасность во время
выполнения работ, следуйте указаниям
и обращайте внимание на все
предупреждения.

2. Прежде чем приступать к выполнению

работ, отсоедините кабель аккумуляторной
батареи и подождите не менее 60 секунд.
В системе SRS сохраняется достаточное
напряжение для раскрытия подушки
безопасности даже после отсоединения
аккумуляторной батареи. Если приступить
к обслуживанию системы SRS сразу после
отсоединения кабеля аккумуляторной
батареи, можно получить серьезную
травму вследствие случайного раскрытия
подушки безопасности.

3. Во время обслуживания компонентов SRS

следует обращать внимание на
предупреждения на табличках.
Предупреждающие таблички расположены
в следующих местах.

• Датчик лобового столкновения

• Противосолнечный козырек

• SRS-блок управления

• Спиральная пружина

• Модуль подушки безопасности (со

стороны водителя и переднего
пассажира)

• Модуль боковой подушки безопасности

(со стороны водителя и переднего
пассажира)

• Датчик бокового удара (передний

и задний)

• Преднатяжитель ремня безопасности

• Модуль шторки безопасности

4. Обязательно используйте указанный

специальный инструмент
и диагностическое оборудование.

5. Демонтированные компоненты SRS

складывайте в чистом, прохладном месте.
Модуль подушки безопасности следует
хранить на плоской поверхности, стороной
раскрытия вверх. Запрещается ставить на
него какие-либо предметы.

6. Не пытайтесь разбирать или

ремонтировать компоненты SRS (SRS-ECU,
модуль подушки безопасности
и контактную пружину).

7. По окончании работ с SRS проверьте

работу сигнализатора SRS, чтобы
убедиться в функционировании системы.

8. Перед утилизацией модуля подушки

безопасности или автомобиля,
оборудованного подушками безопасности,
обязательно активируйте подушки
безопасности (см. ГРУППА 52B

− Процедуры

утилизации модуля подушки безопасности).

При выполнении каких-либо действий
в области установки компонентов SRS
(включая работы, непосредственно не
связанные с подушками безопасности SRS)
соблюдайте следующие условия.

1. При снятии или установке деталей не

допускайте ударов по компонентам SRS.

2. Если при выполнении покрасочных работ

возможен сильный нагрев, снимите
SRS-ECU, модуль подушки безопасности,
контактную пружину, датчик лобового
столкновения, датчик бокового удара
и преднатяжитель ремня безопасности.

• Блок SRS-ECU, модуль подушки

безопасности, контактную пружину
и датчики лобового столкновения
и бокового удара: 93

°C и более

• Преднатяжитель ремня безопасности:

90

°C и более

ПРОЦЕДУРА ИНИЦИАЛИЗАЦИИ
ЗНАЧЕНИЙ, СОХРАНЕННЫХ В БЛОКЕ
УПРАВЛЕНИЯ MPI ДВИГАТЕЛЯ

M1001011700558

Инициализируйте значения, сохраненные
в памяти блока MPI двигателя при выполнении
одной из следующих сервисных операций.

• При замене двигателя в сборе

*1, *2

• При замене или чистке форсунки

*2

• При замене или чистке корпуса дроссельной

заслонки

*2

• При замене датчика детонации
