КАК ИСПОЛЬЗОВАТЬ ПУНКТЫ МЕНЮ СЕРВИСА ДЛЯ ПОИСКА НЕИСПРАВНОСТЕЙ/ПРОВЕРКИ

ОБЩИЕ СВЕДЕНИЯ

00-9

9. Последовательность отключения M.U.T.-III

обратна процедуре подключения; убедитесь,
что ключ зажигания находится в положении
«LOCK» (ВЫКЛ).

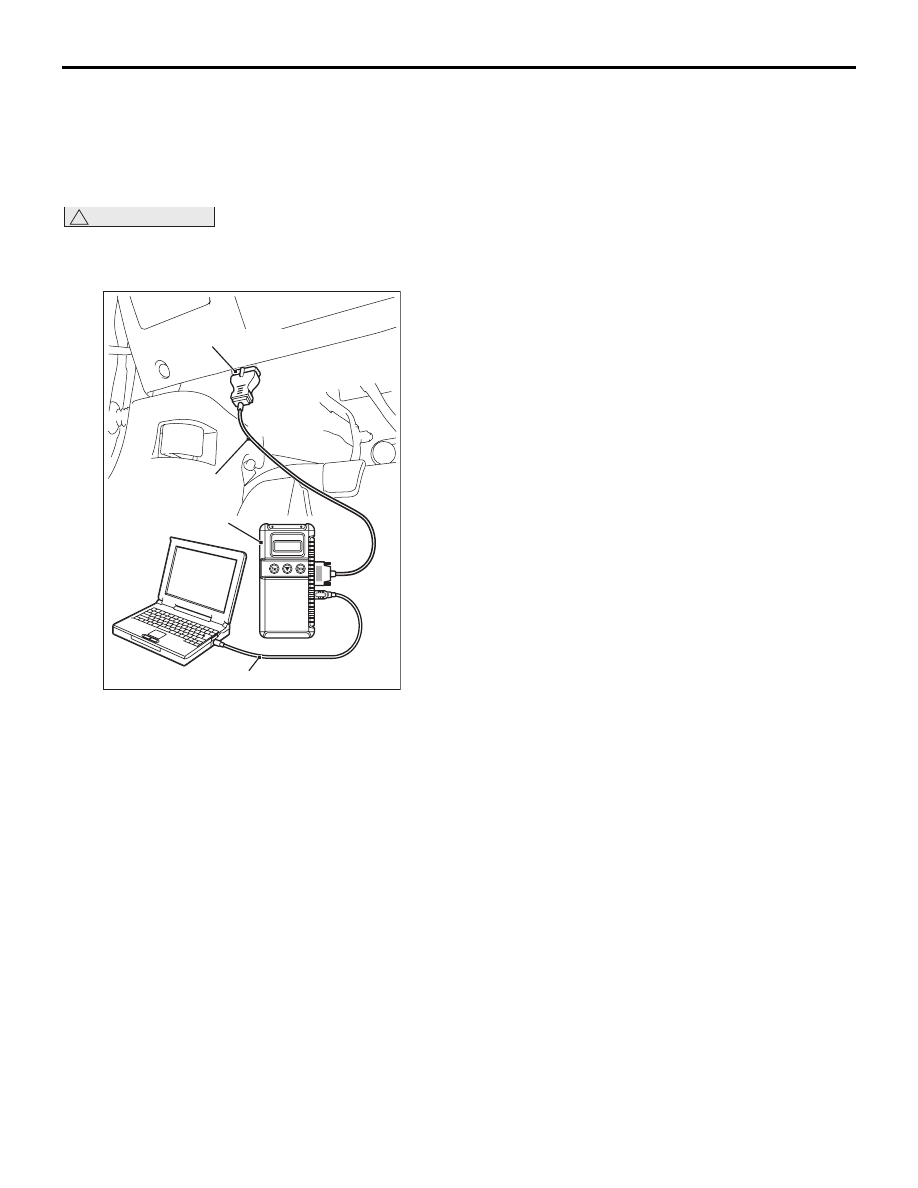

УДАЛЕНИЕ КОДА НЕИСПРАВНОСТИ

!

ОСТОРОЖНО

Прежде чем подключать или отключать
M.U.T.-III следует перевести переключатель
зажигания в положение «LOCK» (ВЫКЛ).

Диагностический разъем

AC

MB991910

MB991824

MB991827

AC608435

Подключите M.U.T.-III к диагностическому
разъему и удалите диагностический код.
Процедура аналогична описанной в разделе
«Чтение диагностических кодов ».

КАК ИСПОЛЬЗОВАТЬ ПРОЦЕДУРЫ
ПРОВЕРКИ

M1001013500572

Причиной многих неисправностей электросистемы обычно бывают разъемы, компоненты, ECU, жгуты
проводов между разъемами (в порядке перечисления). Данные процедуры проверки имеют такой же
порядок. Прежде всего проверяется разъем и исправность компонента.

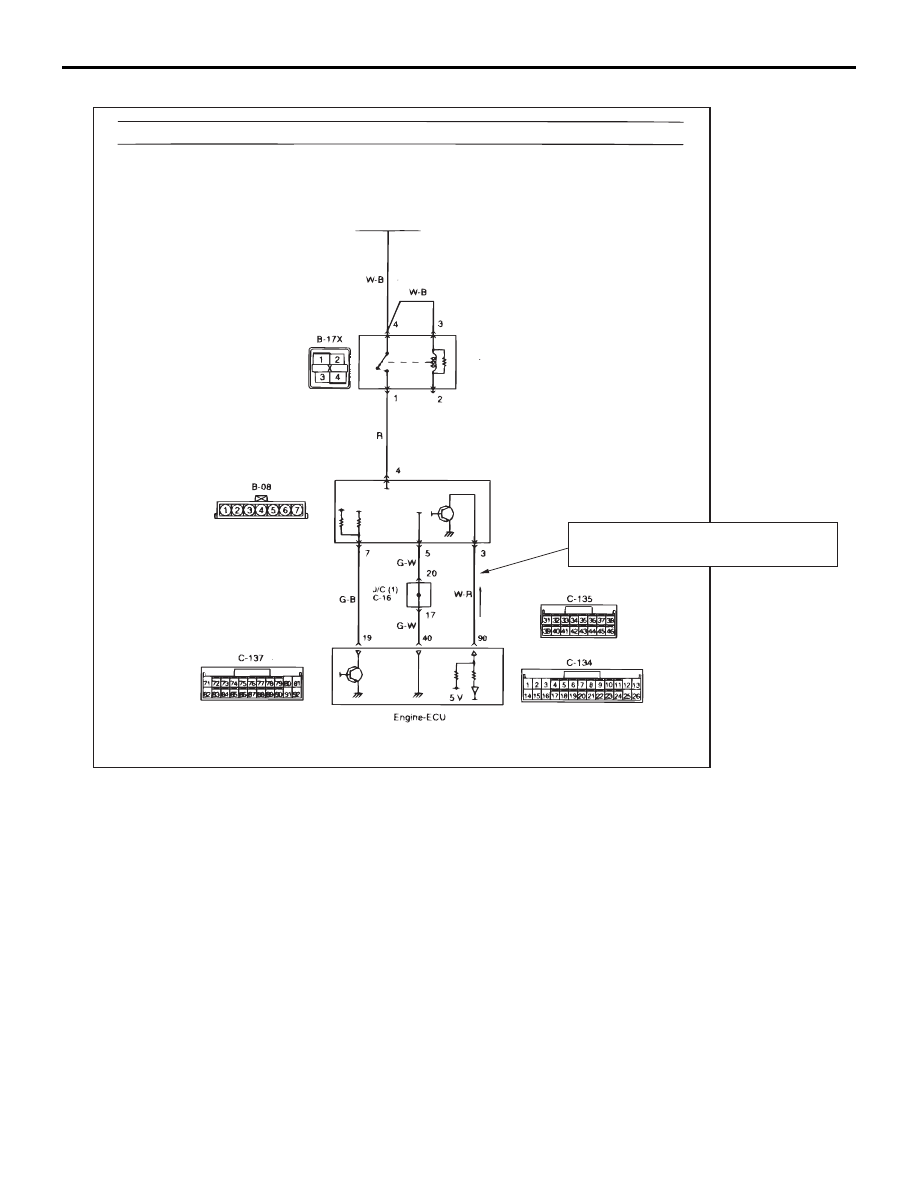

Аккумуляторная батарея

Код № P0100 Система датчика расхода воздуха

Цепь датчика расхода воздуха

Реле управления двигателем

Датчик расхода воздуха

Цветовая кодировка проводов

B: Черный  LG: Светло-зеленый  G: Зеленый  L: Синий  W: Белый  Y: Желтый  SB: Голубой

BR: Коричневый  O: Оранжевый GR: Серый  R: Красный  P: Розовый  V: Фиолетовый

Описаны соответствующие цепи

компонента, обозначенного номером

кода неисправности.

AC

AC301964

КАК ИСПОЛЬЗОВАТЬ ПУНКТЫ МЕНЮ СЕРВИСА ДЛЯ ПОИСКА

ОБЩИЕ СВЕДЕНИЯ

00-10

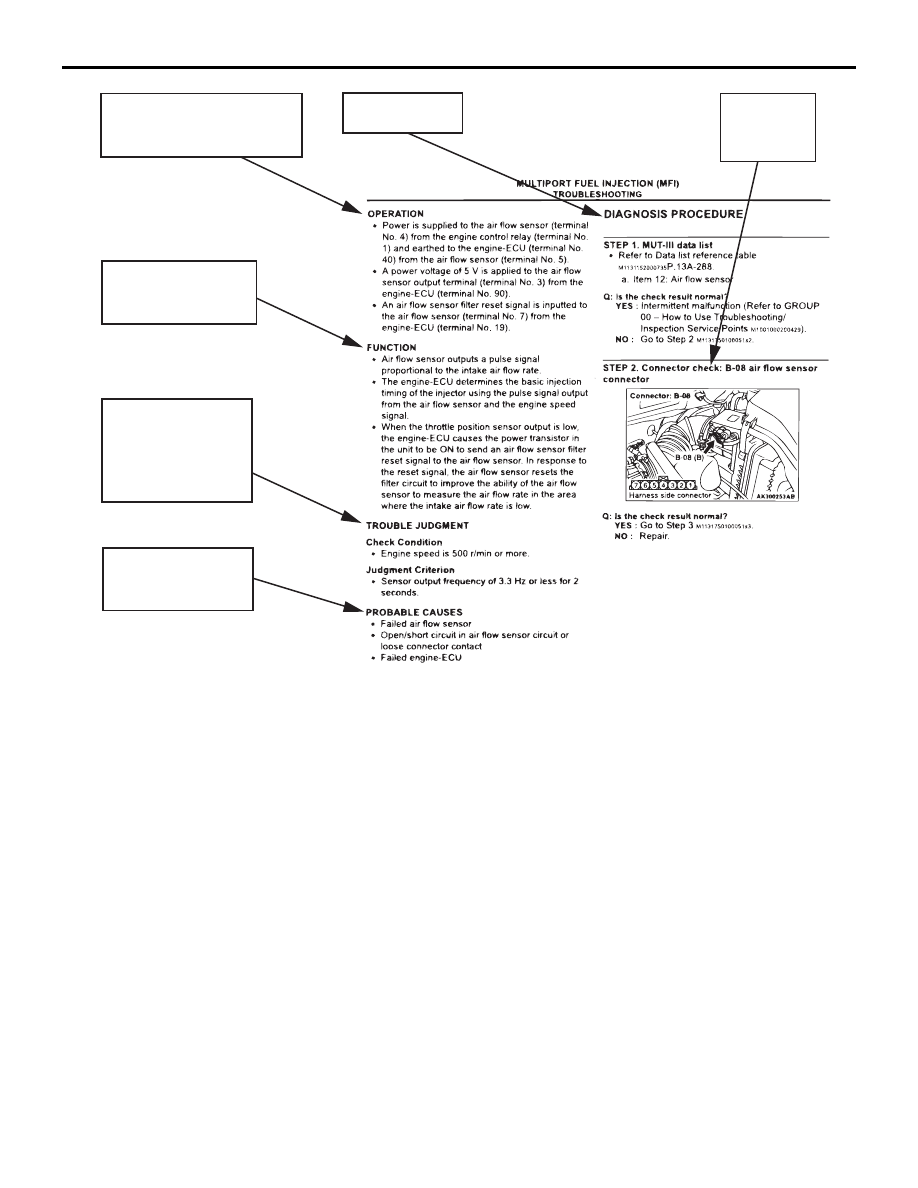

Описывает

процедуру

осмотра.

Описывает воз-

можные причины

данного диагно-

стического кода.

Запуск процеду-

ры диагностики

Описывает

состояния для

регистрации данного

диагностического

кода.

Поясняет

технические

детали.

Поясняет основные принципы

работы компонентов.

AC

AC313955

КАК ИСПОЛЬЗОВАТЬ ПУНКТЫ МЕНЮ СЕРВИСА ДЛЯ ПОИСКА НЕИСПРАВНОСТЕЙ/ПРОВЕРКИ

ОБЩИЕ СВЕДЕНИЯ

00-11

ТЕКУЩАЯ НЕИСПРАВНОСТЬ

Состояние индикатора - «Активное»,
неисправность присутствует в данный момент.
Выполните поиск и устранение неисправности,
как описано в соответствующей процедуре
проверки.

ПРОШЛАЯ НЕИСПРАВНОСТЬ

Состояние индикатора - «Сохраненное»,
неисправность возникала в прошлом. Поскольку
неисправность может сохраняться до сих пор,
включите режим диагностики автомобиля
и проверьте, изменится ли состояние индикатора
на «Активное». Если состояние по-прежнему
«Сохраненное», выполните соответствующую
процедуру проверки, обращая особое внимание
на разъемы и жгуты проводов.

ПРОВЕРКА ЖГУТА ПРОВОДОВ

Проверьте жгут проводов между неисправными
клеммами на предмет разрыва цепи или
короткого замыкания в соответствии
с процедурой замера параметров разъемов.
Проведите осмотр согласно Руководству по
электропроводке. При этом инструкция
«Проверьте жгут проводов между источником
питания и клеммой ХХ» подразумевает также
проверку предохранителя. Точки проверки при
наличии перегоревшего предохранителя указаны
в разделе «Точки осмотра при перегорании
предохранителя

Стр.00-14

.»

ДЕЙСТВИЯ ПОСЛЕ ЗАМЕНЫ ECU

Если после замены ECU неисправность не
устранена, повторите процедуру осмотра
сначала.

КАК ИСПОЛЬЗОВАТЬ ПУНКТЫ МЕНЮ СЕРВИСА ДЛЯ ПОИСКА

ОБЩИЕ СВЕДЕНИЯ

00-12

ТОЧКИ ЗАМЕРОВ НА РАЗЪЕМАХ

M1001013600632

!

ОСТОРОЖНО

Если во время диагностики при повороте
переключателя зажигания в положение ON
отключен какой-либо разъем, может быть
получен диагностический код, связанный
с другой системой. По завершении проверить
все системы на наличие зарегистрированных
диагностических кодов. Если
зарегистрированы диагностические коды,
следует удалить их все.
При подсоединении и отсоединении разъемов
переводите переключатель зажигания
в положение «LOCK» (ВЫКЛ). При выполнении
замеров переводите переключатель зажигания
в положение «ON», если не указано иное.

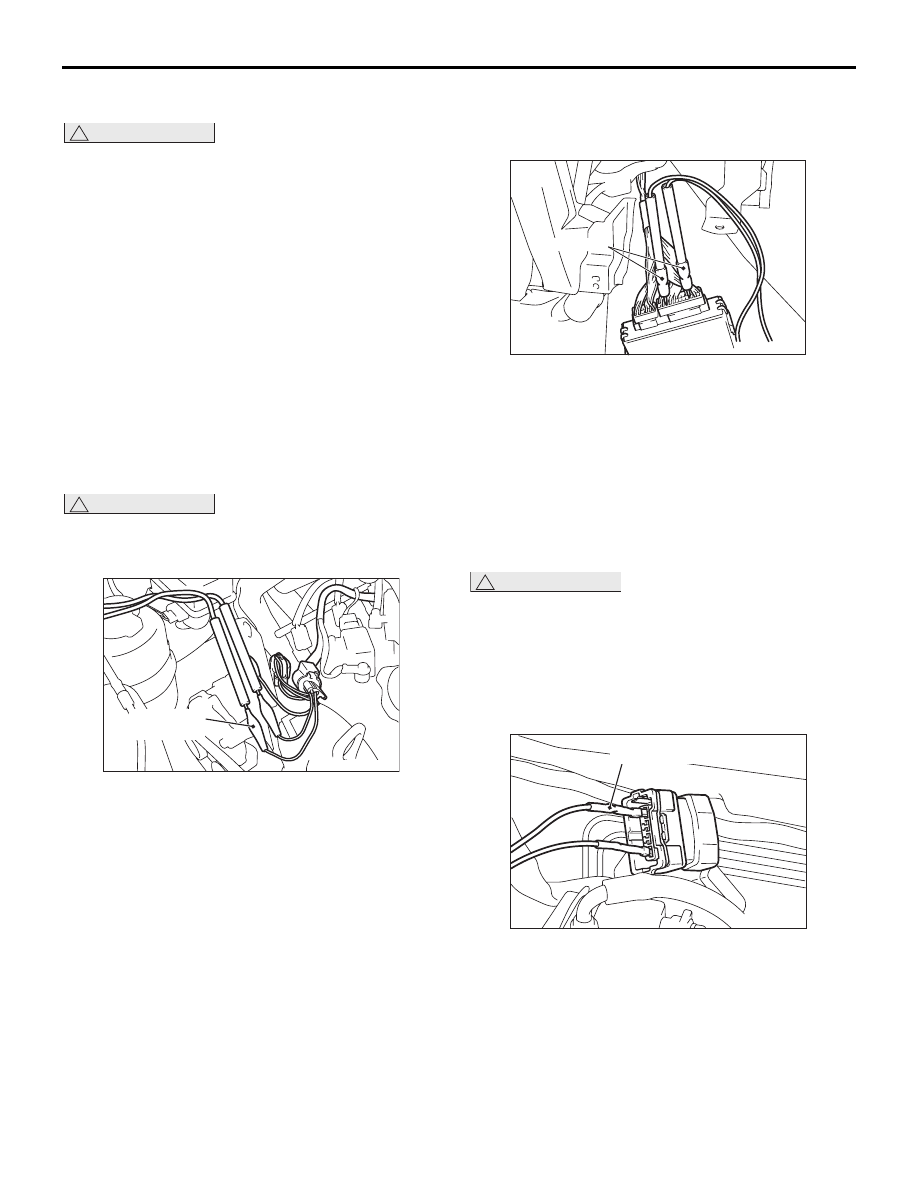

ПРОВЕРКА ПОДСОЕДИНЕННОГО
РАЗЪЕМА <ВОДОНЕПРОНИЦАЕМЫЕ
РАЗЪЕМЫ>

!

ОСТОРОЖНО

Запрещается вставлять щуп со стороны
жгута, так как это ухудшит
водонепроницаемость и приведет к коррозии.

Специальный

инструмент

AB

7

C10559

A

Используйте специальные инструменты, такие
как тестовый жгут, разъем жгута проводов или
измерительный жгут проводов.

ПРОВЕРКА ПОДСОЕДИНЕННОГО
РАЗЪЕМА <ОБЫЧНЫЕ
(ВОДОПРОНИЦАЕМЫЕ) РАЗЪЕМЫ>

AC105598AH

MB992006

Для выполнения проверки вставьте щуп тестера
со стороны жгута. Если разъем слишком
маленький для щупа (например, разъем блока
управления), не применяйте силу. Используйте
для этих замеров специальный инструмент
«сверхтонкий зонд» (MB992006).

ПРОВЕРКА ОТКЛЮЧЕННОГО РАЗЪЕМА
<ОСМОТР С ПОМОЩЬЮ ГНЕЗДОВОГО
КОНТАКТА>

!

ОСТОРОЖНО

• Используйте специальный инструмент

«проверочный жгут» (MB991219). Если
наконечник тестера вставлять с усилием,
это приведет к ослаблению контакта.

• Если разъем отсоединен, может быть

сохранен диагностический код для
проверяемой или другой системы.

AC105599

MB991219

AB

Используйте проверочный жгут (MB991219)
специального инструмента «набор жгутов»
(MB991223).
