AB

Моторное масло, трансмиссионное масло

или масло для компрессора кондиционера

Тормозная жидкость или жидкость для АКПП

Герметик или клей

Смазка (универсальная консистентная

смазка, если не указана марка или тип)

Клейкая лента или бутилкаучуковая лента

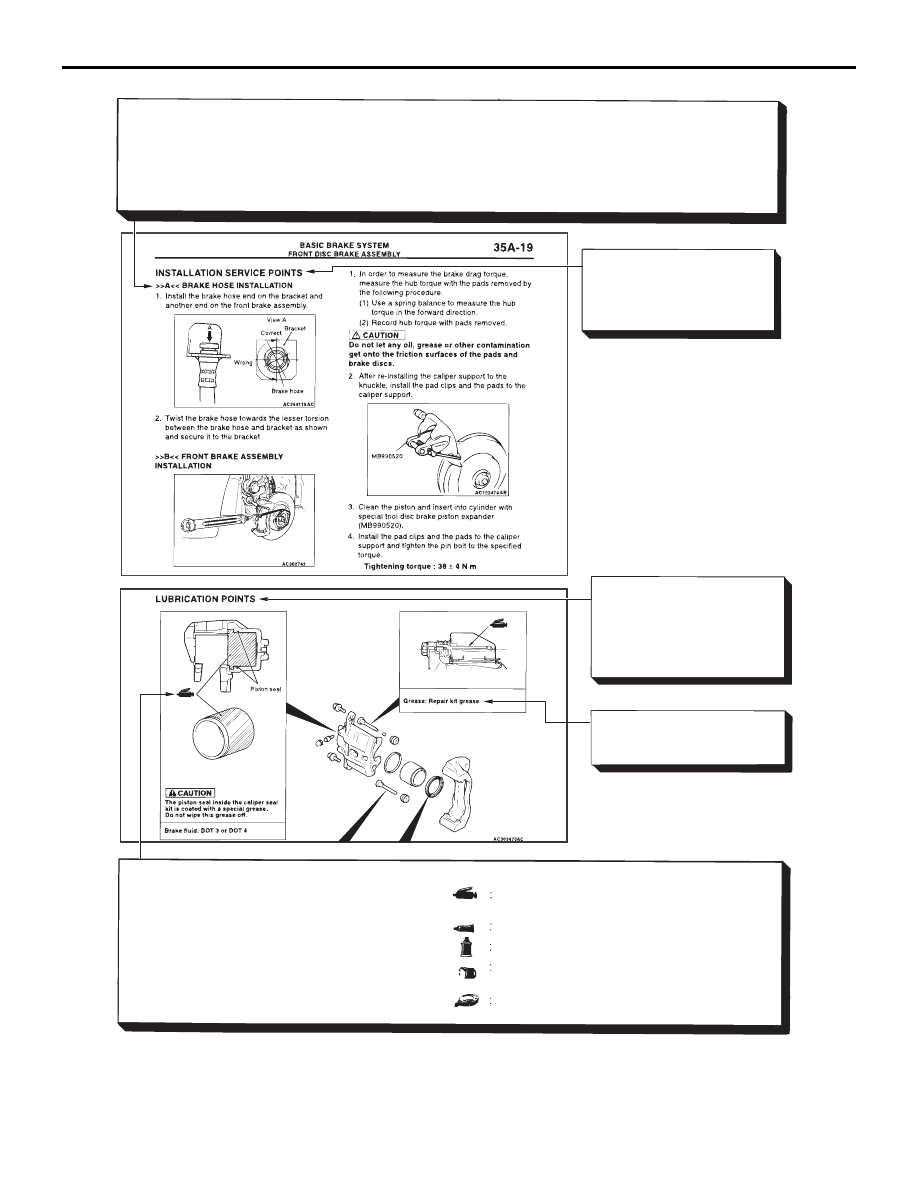

Точки смазки и нанесения герметика или клея

обозначены специальными символами.

Эти символы приведены на схеме компонентов

или на следующей странице после списка

компонентов. Символы не всегда

сопровождаются пояснительным текстом.

Символы смазки, герметиков и клея

Указывает точки (отмечены

символами), где требуется

смазка.

Заголовок страницы (после

страницы, на которой

приведена схема

компонентов) с

перечислением точек смазки

и нанесения герметика.

Описываются рабочие

процедуры, предупреждения

и пр., относящиеся

к операциям снятия,

установки, разборки и сборки

<<A>> : Указывает на наличие важных моментов в процедурах снятия или разборки.

>>A<< : Указывает на наличие важных моментов в процедурах установки или сборки.

Если существуют важные моменты, относящиеся к процедурам ремонта или технического обслуживания

(например, основные точки ремонта и обслуживания, стандартные значения для ремонта и технического

обслуживания, информация об использовании специальных инструментов и пр.).

Они сгруппированы в основные узлы для ремонта и технического обслуживания и подробно описаны.

Классификация основных узлов ремонта/технического обслуживания

AC509265

КАК ПОЛЬЗОВАТЬСЯ ДАННЫМ РУКОВОДСТВОМ

ОБЩИЕ СВЕДЕНИЯ

00-5

КАК ИСПОЛЬЗОВАТЬ ПУНКТЫ МЕНЮ СЕРВИСА ДЛЯ ПОИСКА

ОБЩИЕ СВЕДЕНИЯ

00-6

КАК ИСПОЛЬЗОВАТЬ ПУНКТЫ МЕНЮ СЕРВИСА ДЛЯ

ПОИСКА НЕИСПРАВНОСТЕЙ/ПРОВЕРКИ

СОДЕРЖАНИЕ РАЗДЕЛА «ПОИСК
И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ»

M1001013300556

!

ОСТОРОЖНО

Если во время диагностики при повороте
переключателя зажигания в положение ON
отключен какой-либо разъем, может быть
получен диагностический код, связанный
с другой системой. По завершении проверить
все системы на наличие зарегистрированных
диагностических кодов. Если
зарегистрированы диагностические коды,
следует удалить их все.

!

ВНИМАНИЕ

Поскольку вентилятор системы
охлаждения во время диагностики шины
CAN вращается, не разрешайте никому
приступать к работам в моторном
отсеке до окончания диагностики шины
CAN. Обмен данными по шине CAN во
время ее диагностики прекращается,
поэтому ETACS-ECU обнаруживает
таймаут ECU двигателя и в качестве
защитной меры включает вентилятор
системы охлаждения для
предотвращения перегрева.

Основные шаги по поиску и устранению
неисправностей электронных систем управления
с использованием M.U.T.-III описаны ниже.
M.U.T.-III не может быть использован для
проверки некоторых систем, тем не менее
алгоритм действий в целом соблюдается.

1. СТАНДАРТНАЯ ПРОЦЕДУРА ДИАГНОСТИКИ ПРИ ПОИСКЕ И УСТРАНЕНИИ
НЕИСПРАВНОСТЕЙ

Разделы, посвященные поиску и устранению неисправностей, основаны на диагностической
процедуре, описанной ниже. Если процедура диагностики отличается от описания, либо если
требуется дополнительное пояснение, приводятся все необходимые сведения.

КАК ИСПОЛЬЗОВАТЬ ПУНКТЫ МЕНЮ СЕРВИСА ДЛЯ ПОИСКА НЕИСПРАВНОСТЕЙ/ПРОВЕРКИ

ОБЩИЕ СВЕДЕНИЯ

00-7

Способ диагностики

5

4

4

NG

OK

Отображается

диагностический

код.

Диагностический

код отсутствует

или нет связи

с MUT-III

3

Отображается

диагностический

код. (Прошлая

неисправность)*

3

Отображается

диагностический

код. (Прошлая

неисправность)*

Диагностический

код отсутствует.

Диагности-

ческий код

отсутствует.

3

Отображается

диагностический код.

(Текущая неисправность)*

3

Отображается

диагностический код.

(Текущая неисправность)*

ПЕРЕМЕЖАЮЩИЕСЯ
НЕИСПРАВНОСТИ*

См. ТАБЛИЦА ПРОВЕРКИ
ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
(см. соответствующую группу).

Методика

исследования

прошлой

неисправности*

См. ТАБЛИЦА ПРОВЕРКИ
ДЛЯ КОДОВ ДИАГНОСТИКИ
(см. соответствующую группу).

Методика

исследования

прошлой

неисправности*

Считать диагностические коды.

Повторно проверить наличие

признака неисправности.

Записав код неисправности,

удалите диагностический

код из памяти.

Считать диагностический код.

Считать диагностический код.

1

Диагностика шины CAN*

2

Таблица диагностики

шины CAN*

Не повторяется

Повторяется

Проверить наличие признака

неисправности.

Собрать необходимую

информацию у клиента.

AC311722

• *

1

: Методику диагностики шины CAN см. в ГРУППЕ 54C

Стр.54C-10

.

• *

2

: Таблица диагностики шины CAN приведена в ГРУППЕ 54C

Стр.54C-18

.

• *

3

: При обнаружении тестером M.U.T.-III диагностического кода на дисплее появляется сообщение

о том, существует ли механическая неисправность в настоящий момент или она существовала
в прошлом. Сообщение о текущих неисправностях отмечается как «Активное», о прошлых
неисправностях - как «Сохраненное».

• *

4

: О том, что делать с прошлыми неисправностями, см.

Стр.00-15

.

• *

5

: О том, как устранять перемежающиеся неисправности, см.

Стр.00-15

.

2. РАБОТА СИСТЕМЫ И ПРОВЕРКИ
ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

В случае затруднений с проверкой признаков
неисправностей следуйте приведенным ниже
процедурам проверки работы системы
и признаков неисправностей.

3. ФУНКЦИЯ ДИАГНОСТИКИ

Описаны случаи, отличающиеся от указанных
в разделе «Функция диагностики

Стр.00-8

».

4. ТАБЛИЦА ДИАГНОСТИЧЕСКИХ
КОДОВ

Показаны диагностические коды неисправностей
и элементы диагностики.

5. ПОСЛЕДОВАТЕЛЬНОСТЬ АНАЛИЗА
ДИАГНОСТИЧЕСКИХ КОДОВ

Приведены процедуры проверки для каждого
диагностического кода (см. Как использовать
процедуры проверки

Стр.00-9

).

КАК ИСПОЛЬЗОВАТЬ ПУНКТЫ МЕНЮ СЕРВИСА ДЛЯ ПОИСКА

ОБЩИЕ СВЕДЕНИЯ

00-8

6. ТАБЛИЦА ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ

Данная таблица помогает найти процедуры
проверки для каждого признака неисправности,
если признаки неисправности имеются, но
M.U.T.-III не находит диагностических кодов.

7. ПРОЦЕДУРЫ РАБОТЫ
С ПРИЗНАКАМИ НЕИСПРАВНОСТЕЙ

Приведены процедуры проверки для каждого
признака неисправности, указанного в Таблице
признаков неисправностей (см. Как использовать
процедуры проверки

Стр.00-9

).

8. СПРАВОЧНАЯ ТАБЛИЦА
СЕРВИСНЫХ ДАННЫХ

В данной таблице в качестве справочной
информации приведены проверяемые элементы
и значения для их оценки.

9. ТАБЛИЦА ПРОВЕРКИ ПРИВОДА

В данной таблице в качестве справочной
информации приведены номера элементов
проверки приводов, проверяемые элементы
и значения для их оценки.

10. ПРОВЕРКА КЛЕММ ECU

В данной таблице в качестве справочной
информации приведены номера контактов
в разъемах ECU, проверяемые элементы
и значения для их оценки.

11. ПРОЦЕДУРА ПРОВЕРКИ
С ИСПОЛЬЗОВАНИЕМ
ОСЦИЛЛОГРАФА

Если существуют процедуры проверки
с использованием осциллографа, они приведены
в этом разделе.

ФУНКЦИЯ ДИАГНОСТИКИ

M1001013400489

ЧТЕНИЕ ДИАГНОСТИЧЕСКИХ КОДОВ

!

ОСТОРОЖНО

Прежде чем подключать или отключать
M.U.T.-III следует перевести переключатель
зажигания в положение «LOCK» (ВЫКЛ).

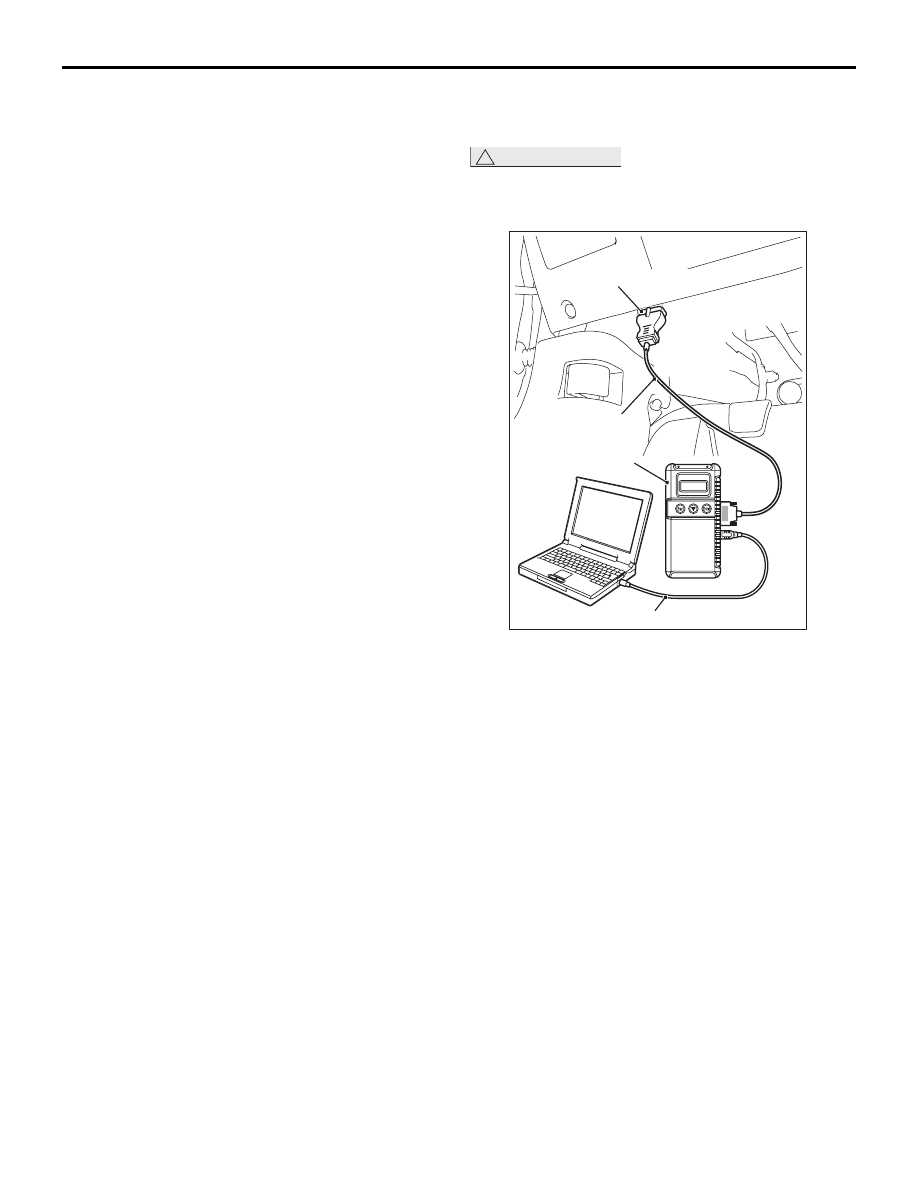

Диагностический разъем

AC

MB991910

MB991824

MB991827

AC608435

Подключите M.U.T.-III к 16-контактному
диагностическому разъему и считайте
диагностический код.
ПРИМЕЧАНИЕ: Подробно об использовании
M.U.T.-III см. «Руководство по эксплуатации
M.U.T.-III».
1. Убедитесь, что ключ зажигания находится

в положении «LOCK» (ВЫКЛ).

2. Включите компьютер.
3. Подсоедините специальный инструмент

«кабель USB M.U.T.-III» (MB991827) к V.C.I.
(MB991824) и компьютеру.

4. Подсоедините основной жгут А (MB991910)

тестера M.U.T.-III к V.C.I.

5. Подсоедините основной жгут А тестера

M.U.T.-III к диагностическому разъему
автомобиля.

6. Поверните переключатель питания V.C.I.

в положение «ON» (ВКЛ.).
ПРИМЕЧАНИЕ: При поступлении питания на
V.C.I. загорается зеленый индикатор V.C.I.

7. На персональном компьютере запустите

систему M.U.T.-III и переведите выключатель
зажигания в положение «ON».

8. Считайте диагностический код.
