РЕМЕНЬ БЕЗОПАСНОСТИ

САЛОН

52A-29

РЕМЕНЬ БЕЗОПАСНОСТИ

РЕМЕНЬ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО СИДЕНЬЯ

СНЯТИЕ И УСТАНОВКА

M1523001300994

!

ОСТОРОЖНО

SRS: Перед снятием и установкой преднатяжителя ремней см. ГРУППА 52B

 SRS Меры

предосторожности

Стр.52B-7

 и Ремень безопасности с преднатяжителем

Стр.52B-204

.

Операции перед снятием и операции после установки
• Переведите выключатель зажигания в положение

«LOCK» (ВЫКЛ).

• Отсоедините отрицательную клемму аккумулятора.

6

43 ± 8 Нм

5 ± 1 Нм

43 ± 8 Нм

5

4

2

3

AB

43 ± 8 Нм

43 ± 8 Нм

1

AC608130

AC610305

AC608130

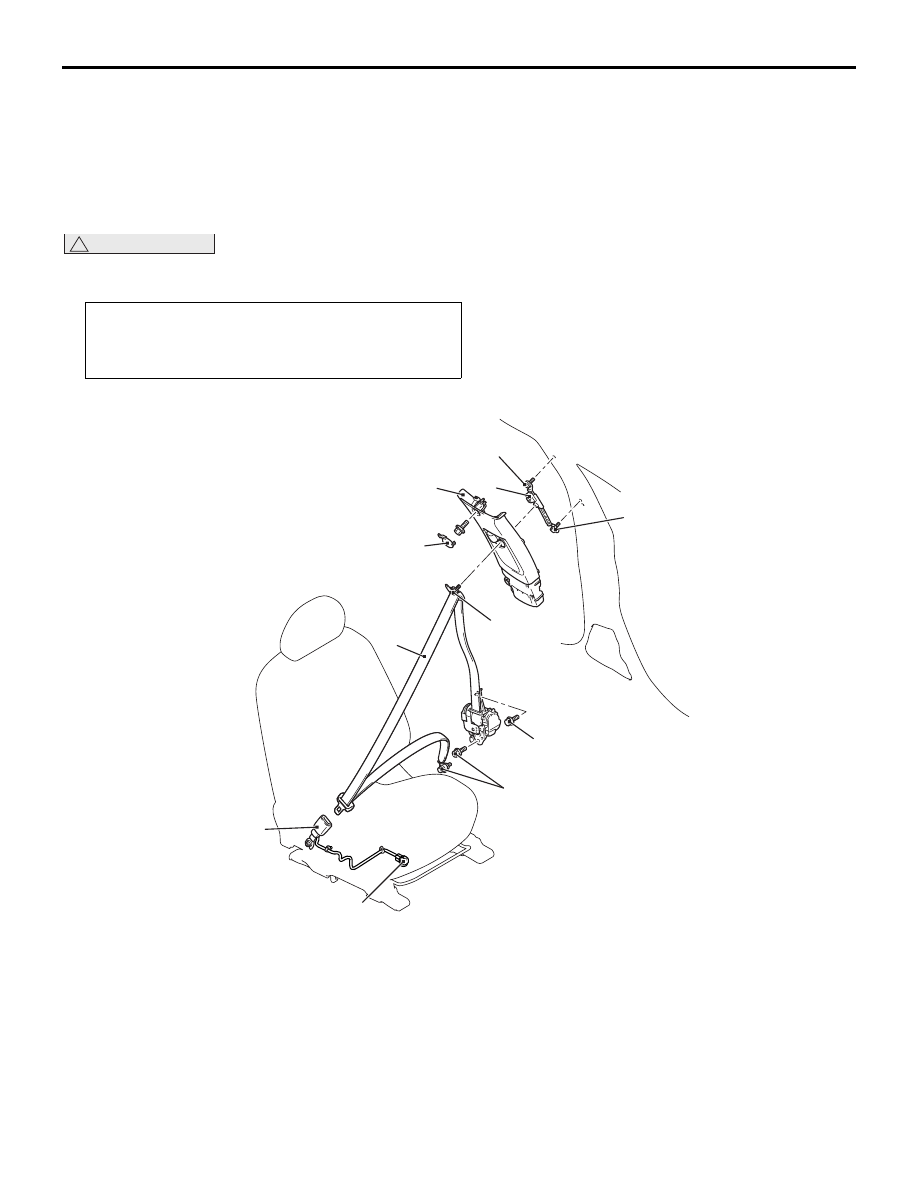

Порядок демонтажа внешнего
ремня безопасности

<<

A

>>

1. Крышка верхней панели облицовки

центральной стойки

Облицовка нижней части
центральной стойки (см.

Стр.52A-11

).

2. Облицовка верхней части

центральной стойки (см.

Стр.52A-11

).

3. Внешний ремень безопасности

(см. ГРУППА 52B, Ремень
безопасности с преднатяжителем

Стр.52B-199

).

4. Регулируемое крепление ремня

безопасности

Порядок демонтажа внешнего
ремня безопасности

Порядок демонтажа внутреннего
ремня безопасности

5. Разъем жгута

Снятие бокового кожуха
(см.

Стр.52A-24

).

6. Внутренний ремень безопасности

РЕМЕНЬ БЕЗОПАСНОСТИ

САЛОН

52A-30

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ КРЫШКИ ВЕРХНЕЙ
ПАНЕЛИ ОБЛИЦОВКИ ЦЕНТРАЛЬНОЙ
СТОЙКИ

Крышка

верхней

панели

облицовки

средней

стойки

Разрез А – А

MB990784

AI

MB990784

A

A

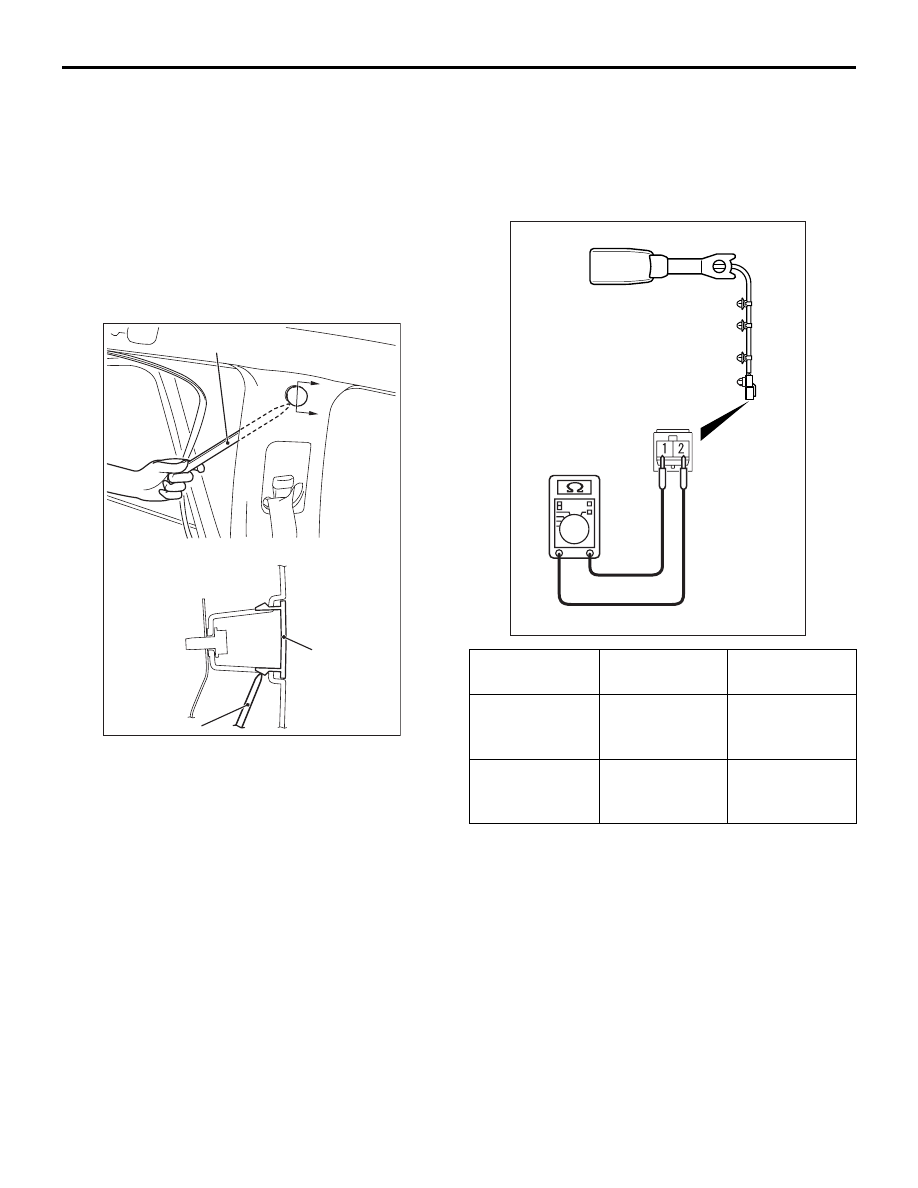

AC606516

Снимите облицовку верхней части проема двери.
Снимите панель облицовки, вставив
специальный инструмент «съемник
декоративных элементов» (MB990784) между
облицовкой и кузовом, как показано на рисунке.

ОСМОТР

M1523004400473

ПРОВЕРКА ЦЕЛОСТНОСТИ ЦЕПИ
ДАТЧИКА ЗАМКА РЕМНЯ
БЕЗОПАСНОСТИ (СО СТОРОНЫ
ВОДИТЕЛЯ)

AC700585

AB

Элемент

Подключение
тестера

Номинальное
состояние

Пристёгнутый
ремень
безопасности

− 2

Разрыв цепи

Непристёгнутый
ремень
безопасности

− 2

Цепь в порядке
(2

Ω или

меньше)

Разъем D-33-1 датчика

присутствия пассажира

на сиденье

Разъем D-33 датчика

ремня безопасности

AB

AC613124

РЕМЕНЬ БЕЗОПАСНОСТИ

САЛОН

52A-31

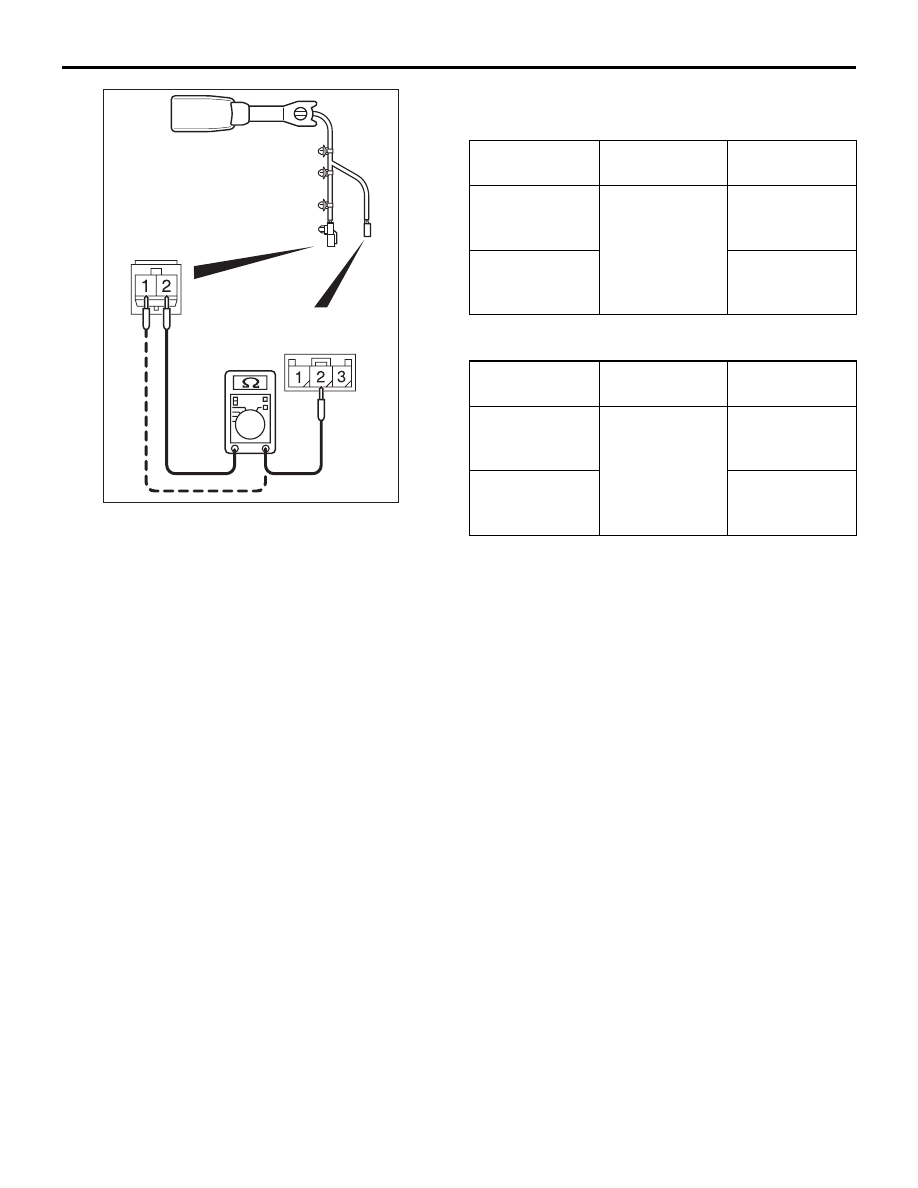

ПРОВЕРКА ЦЕЛОСТНОСТИ ЦЕПИ ДАТЧИКА
РЕМНЯ БЕЗОПАСНОСТИ (СО СТОРОНЫ
ПАССАЖИРА)

Элемент

Подключение
тестера

Номинальное
состояние

Пристёгнутый
ремень
безопасности

Разъём D-33-1
(клемма № 2)

−

D-33
(клемма № 2)

Разрыв цепи

Непристёгнуты
й ремень
безопасности

Цепь в порядке
(менее 2

Ω)

ПРОВЕРКА РАЗЪЁМА ДАТЧИКА
ПРИСУТСТВИЯ (СО СТОРОНЫ ПАССАЖИРА)

Элемент

Подключение
тестера

Номинальное
состояние

Пристёгнутый
ремень
безопасности

Разъём D-33
(клемма № 1)

−

D-33 (клемма
№ 2)

Разрыв цепи

Непристёгнуты
й ремень
безопасности

Цепь в порядке
(менее 2

Ω)

ПРИМЕЧАНИЕ: Перед проверкой целостности
поместите на подушку сиденья груз весом 15 кг
или более.

РЕМЕНЬ БЕЗОПАСНОСТИ

САЛОН

52A-32

РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО
СИДЕНЬЯ

СНЯТИЕ И УСТАНОВКА

M1523001600843

43 ± 8 Нм

43 ± 8 Нм

43 ± 8 Нм

43 ± 8 Нм

1

5

1

3

AB

2

4

43 ± 8 Нм

43 ± 8 Нм

AC609742

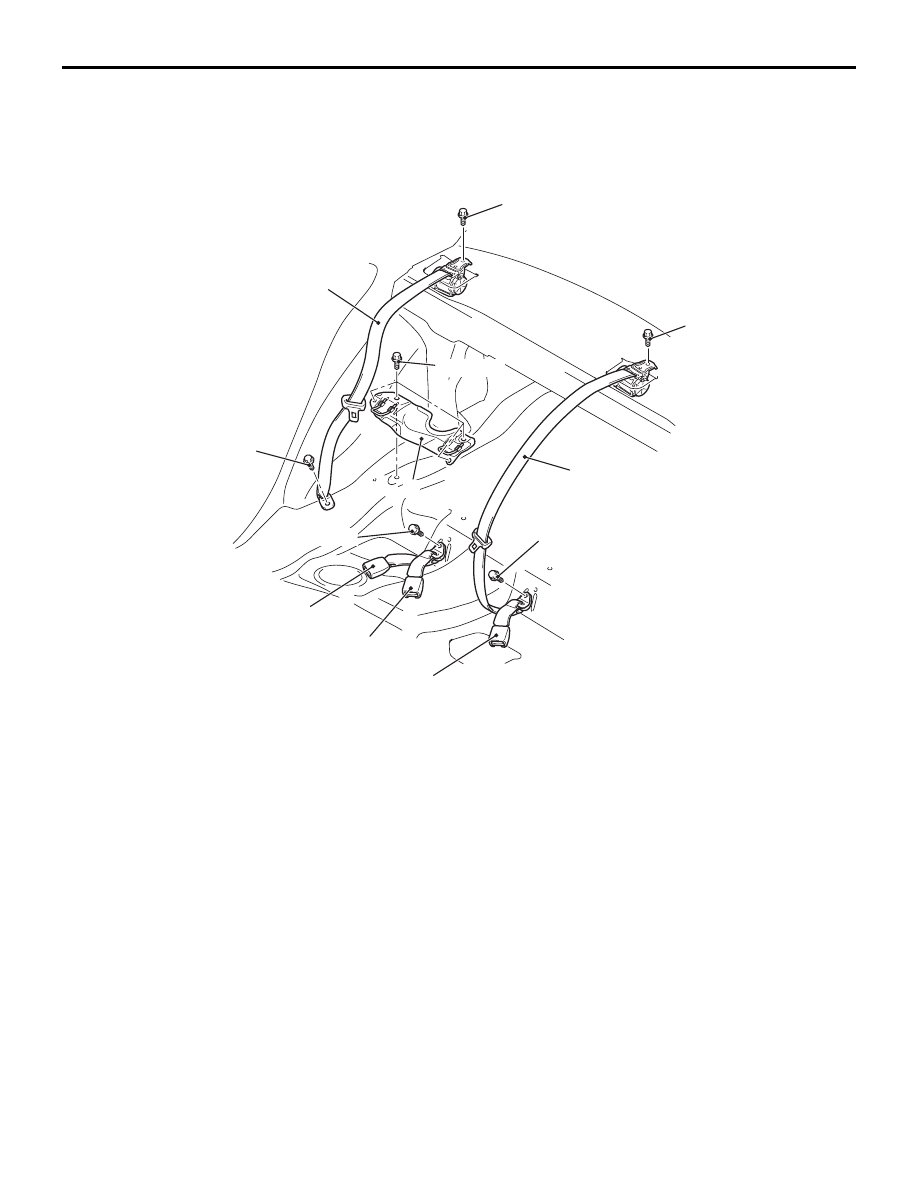

Последовательность демонтажа

Подушка заднего сиденья в сборе
(см.

Стр.52A-25

).

Спинка заднего сиденья в сборе
(см.

Стр.52A-25

).

Облицовка задней полки
(см.

Стр.52A-11

).

1. Внутренний ремень безопасности
2. Центральный внутренний ремень

безопасности

3. Центральный внешний ремень

безопасности <Автомобили
с трехточечными ремнями
безопасности>

4. Внешний ремень безопасности
5. Кронштейн нижнего крепления

детского сиденья

Последовательность демонтажа
