СИДЕНЬЕ В СБОРЕ

САЛОН

52A-25

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
РАЗБОРКЕ

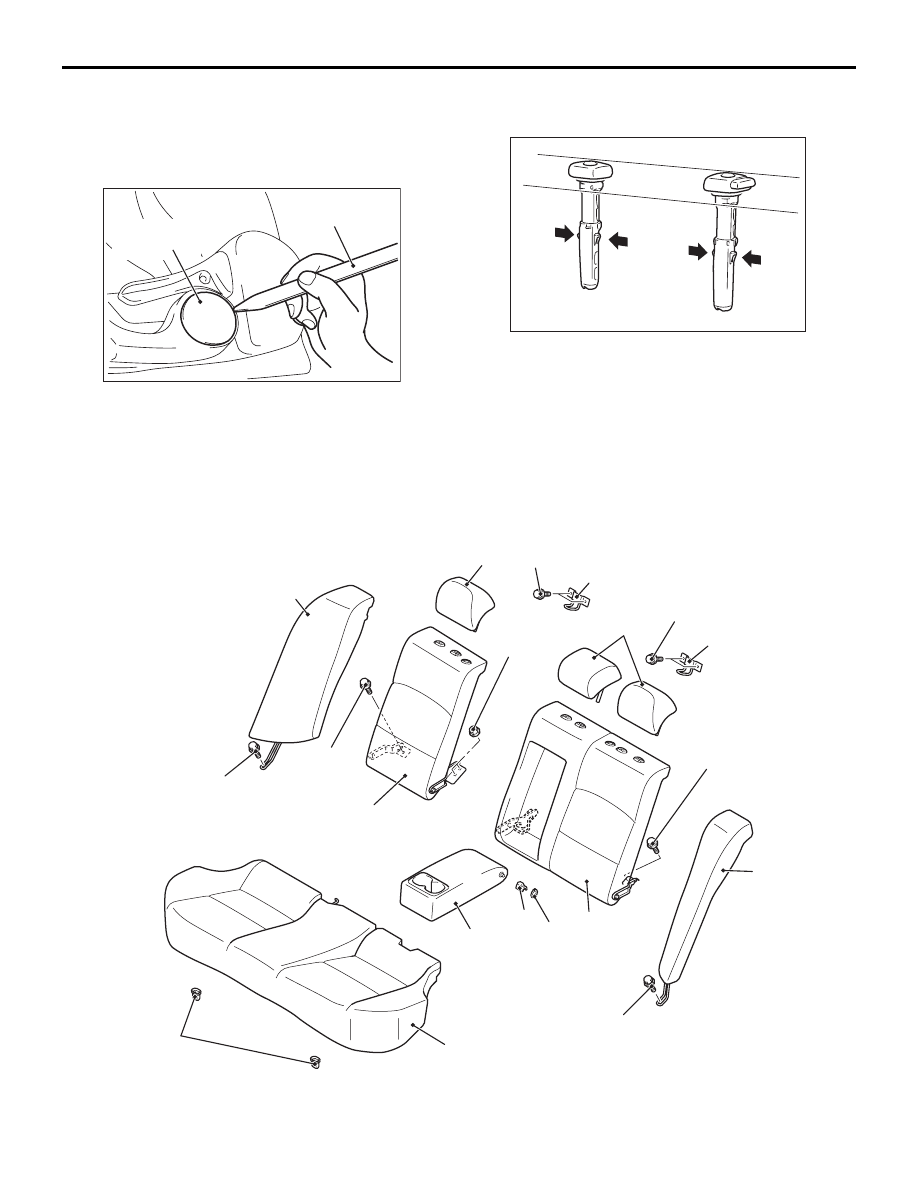

<<A>> СНЯТИЕ ЗАГЛУШКИ РЫЧАГА
РЕГУЛЯТОРА ВЫСОТЫ

Чехол рычага

регулировки

высоты

AB

MB990784

AC609290

С помощью специального инструмента MB990784
снимите заглушку рычага регулятора высоты, как
показано на рисунке.

<<B>> СНЯТИЕ НАПРАВЛЯЮЩЕЙ
ПОДГОЛОВНИКА

AC205342

Для доступа к направляющим подголовника
снимите кожух спинки переднего сиденья
и накладку. Потяните направляющие вверх,
удерживая выступы (отмечены стрелками), как
показано на рисунке.

ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1522001800673

8

43 ± 8 Нм

43 ± 8 Нм

43 ± 8 Нм

43 ± 8 Нм

38 ± 13 Нм

21 ± 4 Нм

21 ± 4 Нм

6

5

2

7

9

3

4

10

10

4

1

1

AC

AC609245

Последовательность демонтажа

1. Подголовник заднего сиденья

>>

C

<< 2. Подушка заднего сиденья в сборе

3. Крюк заднего сиденья

>>

B

<< 4. Боковина спинки заднего сиденья

в сборе

>>

A

<< 5. Спинка заднего правого сиденья

в сборе

>>

A

<< 6. Спинка заднего левого сиденья

в сборе

7. Вставка
8. Стопорное кольцо
9. Подлокотник заднего сиденья
10. Защелка заднего сиденья

СИДЕНЬЕ В СБОРЕ

САЛОН

52A-26

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
МОНТАЖЕ

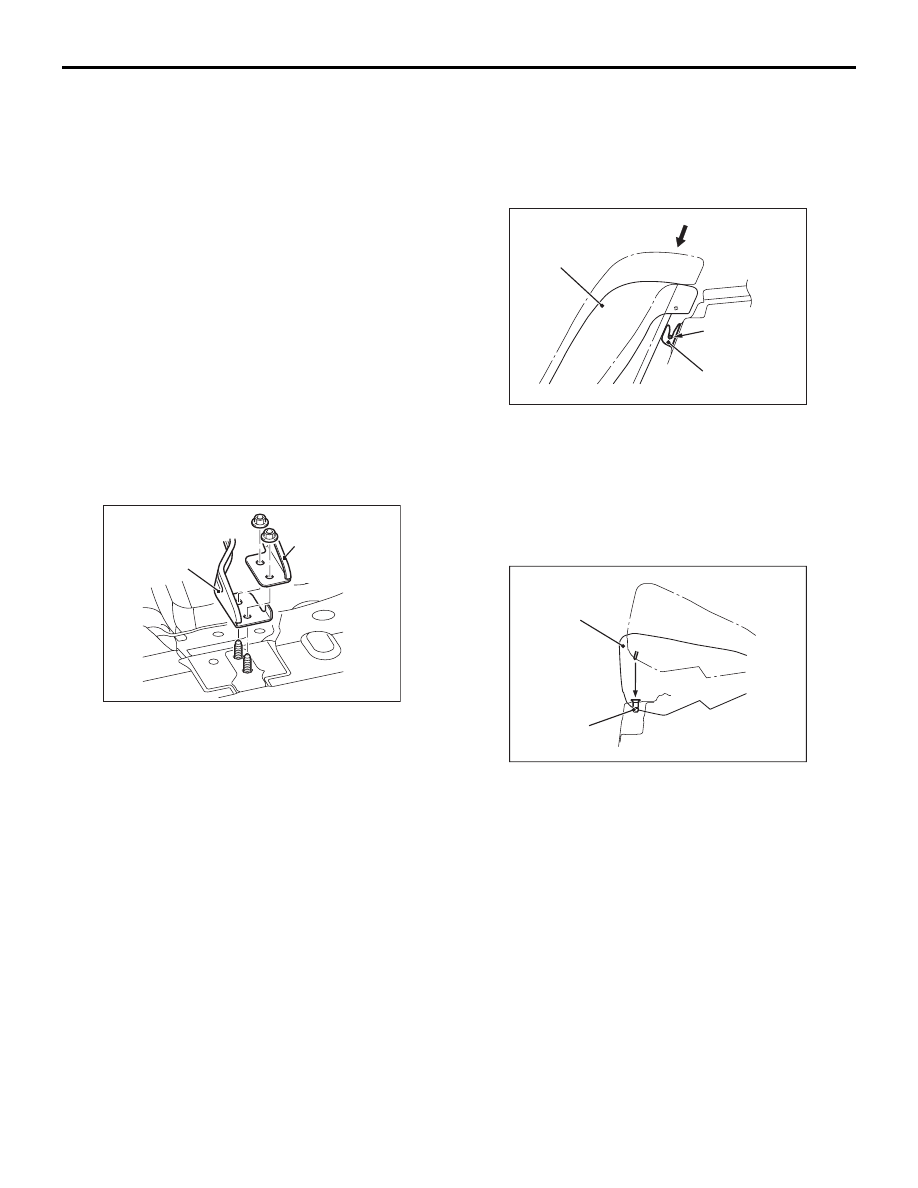

>>A<< УСТАНОВКА СПИНКИ ЛЕВОГО
ЗАДНЕГО СИДЕНЬЯ В СБОРЕ/СПИНКИ
ПРАВОГО ЗАДНЕГО СИДЕНЬЯ
В СБОРЕ

AB

Центральный

шарнирный

кронштейн

спинки заднего

сиденья в сборе

(левый)

AC609262

Центральный

шарнирный

кронштейн

спинки заднего

сиденья в сборе

(правый)

Для выполнения установки поместите
центральный шарнирный кронштейн спинки
заднего левого сиденья в сборе на центральный
шарнирный кронштейн спинки заднего левого
сиденья в сборе.

>>B<< УСТАНОВКА БОКОВИНЫ
СПИНКИ ЗАДНЕГО ЛЕВОГО СИДЕНЬЯ
В СБОРЕ/БОКОВИНЫ СПИНКИ
ЗАДНЕГО ПРАВОГО СИДЕНЬЯ
В СБОРЕ

Крепежный

провод

Боковина спинки

заднего сиденья

в сборе

Крюк

AB

AC609261

Для установки боковины спинки заднего сиденья
в сборе её необходимо задвинуть в направлении,
указанном на рисунке стрелками, и надёжно
вставить крепление в крюк.

>>C<< УСТАНОВКА ПОДУШКИ
ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

Подушка заднего

сиденья в сборе

Крюк

заднего

сиденья

AB

AC609260

Надёжно вставьте подушку заднего сиденья
в крюк заднего сиденья.

СИДЕНЬЕ В СБОРЕ

САЛОН

52A-27

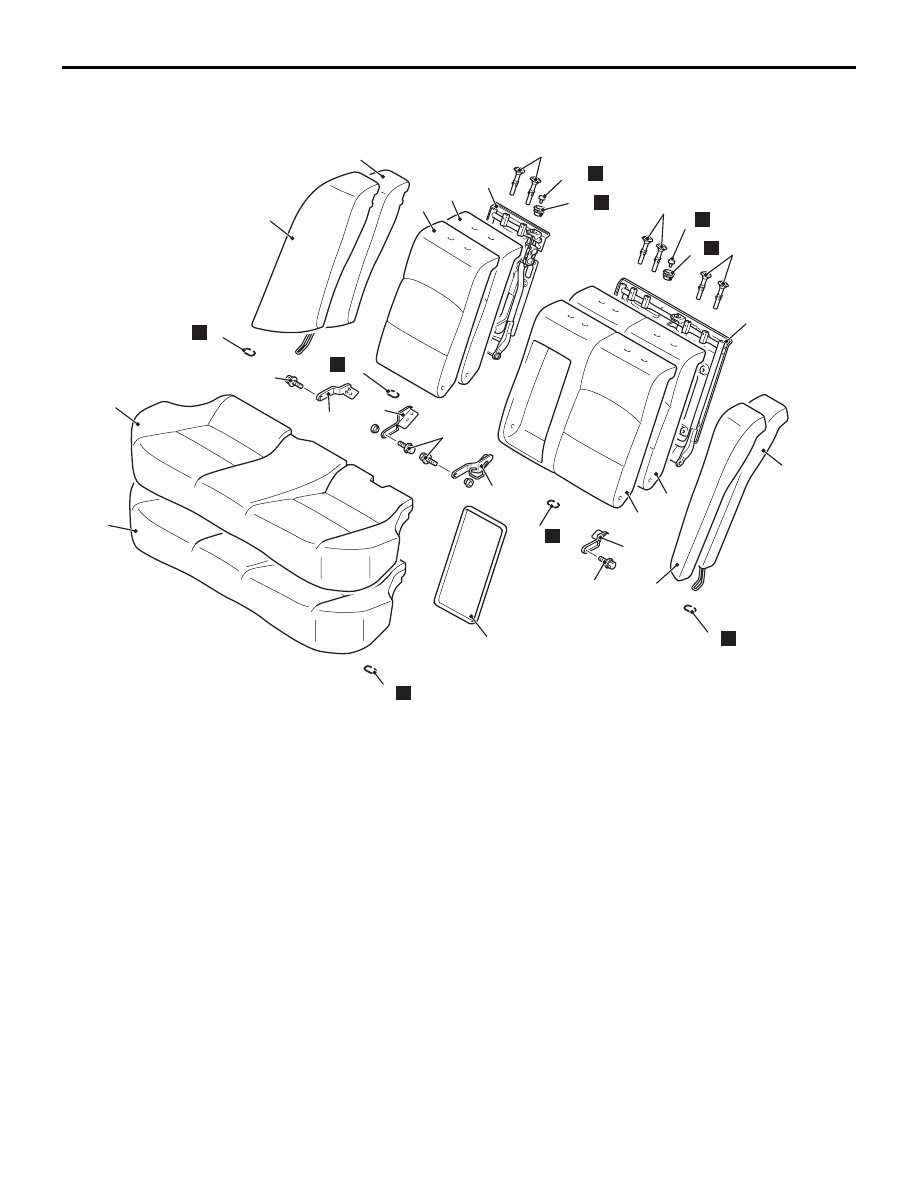

РАЗБОРКА И СБОРКА

M1522002000788

22 ± 4 Нм

22 ± 4 Нм

22 ± 4 Нм

N

N

N

N

N

N

N

N

25

24

23

20

19

16

21

12

5

9

8

7

6

15

22

13

10

14

17

18

11

4

3

N

1

6

5

2

4

12

AB

AC609247

Последовательность разборки

1.

Разрезная шайба

2.

Кожух подушки заднего сиденья

3.

Накладка подушки заднего сиденья

4.

Разрезная шайба

5.

Кожух боковины спинки заднего
сиденья

6.

Накладка боковины спинки
заднего сиденья

7.

Панель подлокотника спинки
заднего сиденья

8.

Кнопка складывания заднего сиденья

9.

Облицовка кнопки складывания
заднего сиденья

10. Центральный шарнирный

кронштейн (левый)

11. Боковой шарнирный кронштейн

(левый)

12. Направляющая подголовника

заднего сиденья

13. Разрезная шайба
14. Кожух заднего левого сиденья

15. Накладка спинки заднего левого

сиденья

16. Каркас спинки заднего левого

сиденья

17. Боковой шарнирный кронштейн

(правый)

18. Центральный шарнирный

кронштейн (правый)

19. Кнопка складывания заднего

сиденья

20. Облицовка кнопки складывания

заднего сиденья

21. Направляющая подголовника

заднего сиденья

22. Разрезная шайба
23. Кожух спинки заднего правого

сиденья

24. Накладка спинки заднего правого

сиденья

25. Каркас спинки заднего правого

сиденья

Последовательность разборки

СИДЕНЬЕ В СБОРЕ

САЛОН

52A-28

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ РАЗБОРКЕ

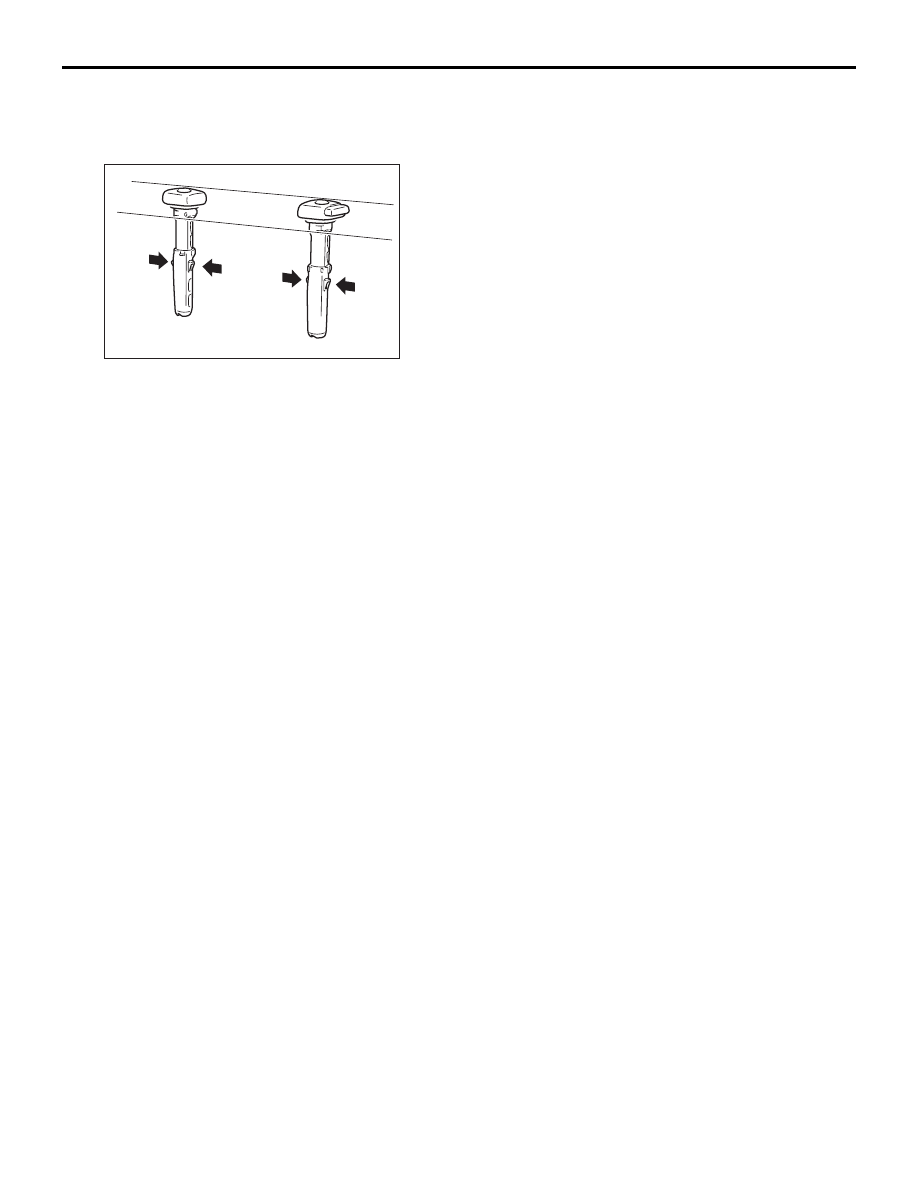

<<A>> СНЯТИЕ НАПРАВЛЯЮЩЕЙ
ПОДГОЛОВНИКА

AC205342
