Mitsubishi Lancer X. Руководство - часть 295

5

AB

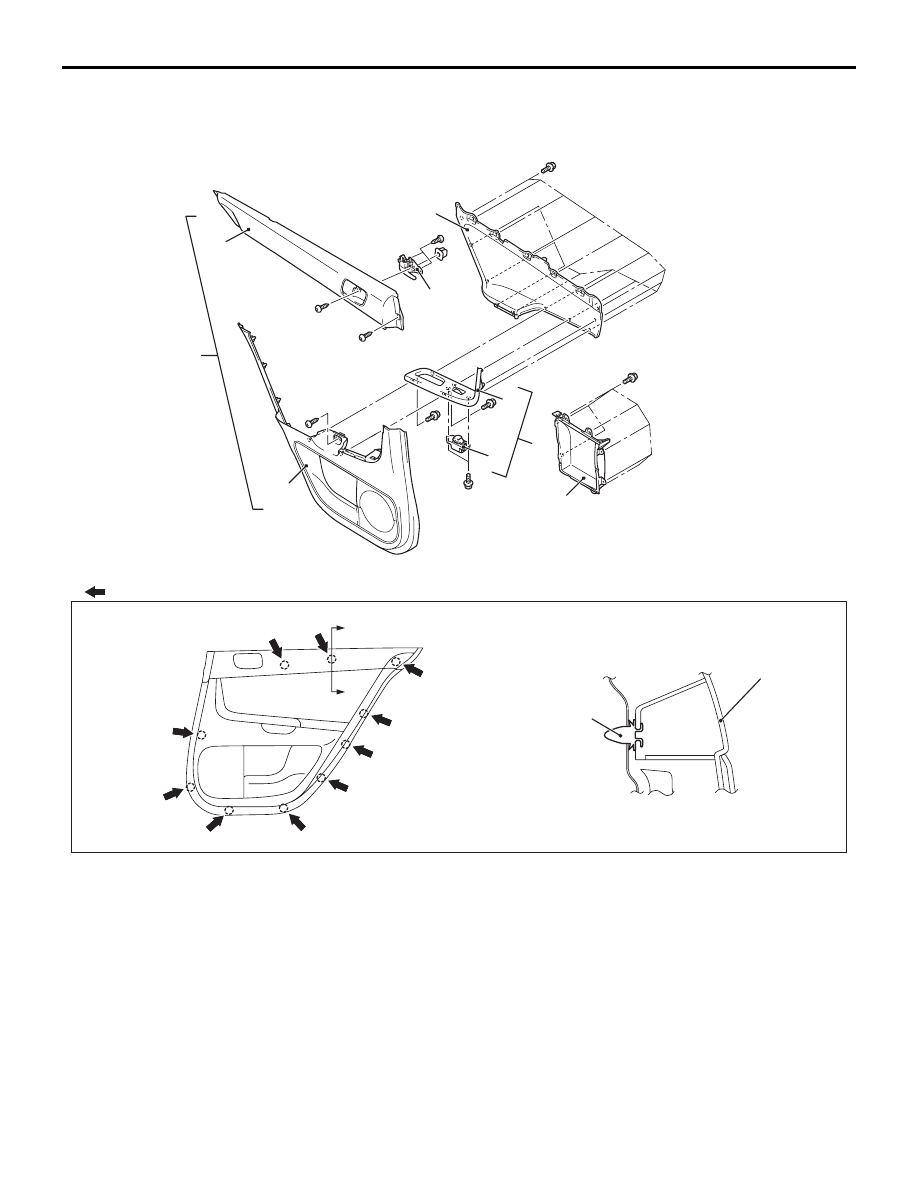

<Облицовка задней двери>

 Положения зажимов

:

ПРИМЕЧАНИЕ

3

7

8

6

2

9

4

1

Облицовка

задней двери

верхняя

Зажим

Разрез А – А

A

A

AC612517

Последовательность
демонтажа

1.

Облицовка задней двери в сборе

2.

Декоративная панель задней
двери

3.

Карман задней двери

4.

Верхняя облицовка задней двери

5.

Внутренняя ручка двери

6.

Панель переключателя
стеклоподъёмника задней двери
в сборе

7.

Переключатель
стеклоподъёмника задней двери

8.

Панель переключателей
стеклоподъёмника задней двери

9.

Нижняя облицовка задней двери

ОБЛИЦОВКА

САЛОН

52A-17

Последовательность
демонтажа (Продолжение)

ОБИВКА ПОТОЛКА

САЛОН

52A-18

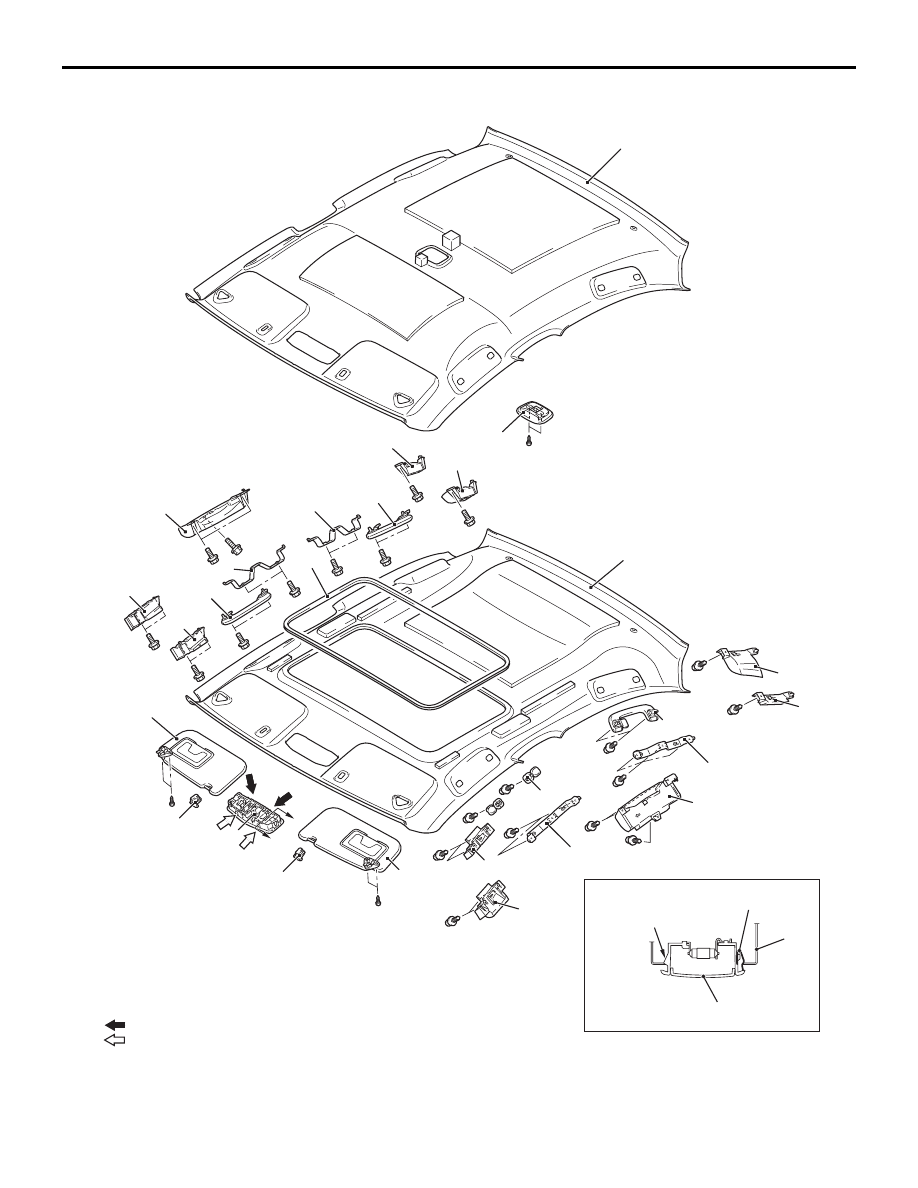

ОБИВКА ПОТОЛКА

СНЯТИЕ И УСТАНОВКА

M1521001401017

Операции перед снятием и операции после
установки
• Снятие и установка облицовки передней стойки,

верхней облицовки центральной стойки и облицовки

задней стойки (см.

Стр.52A-11

).

12

11

12

13

2

Примечание

(1)        : Положения зажимов

(2)        : Положение захватов

3

7

Захват

Зажим

Разрез А – А

A

A

AB

8

13

11

10

10

9

8

9

8

8

7 <Автомобили без люка>

7 <Автомобили с люком>

5

5

4

4

3

1

1

1

1

6

AC612511

ОБИВКА ПОТОЛКА

САЛОН

52A-19

Последовательность демонтажа

1. Фиксатор верхней ручки
2. Задний плафон освещения салона

в сборе <Автомобили без люка
крыши>

3. Освещение передней части салона
4. Противосолнечный козырек в сборе

<<

A

>>

5. Держатель противосолнечного

козырька

6. Задняя часть внутреннего

уплотнителя люка крыши
<Автомобили с люком крыши>

<<

B

>>

7. Обивка потолка
8. Кронштейн верхней ручки
9. Передний боковой демпфирующий

блок крыши <Автомобили
с шторками безопасности>

10. Задний боковой демпфирующий

блок крыши <Автомобиль без
шторок безопасности>

11. Передний боковой демпфирующий

блок крыши <Автомобили без
шторок безопасности>

12. Центральный боковой

демпфирующий блок крыши
<Автомобили без шторок
безопасности>

13. Задний боковой демпфирующий

блок крыши <Автомобиль
с шторками безопасности>

ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

САЛОН

52A-20

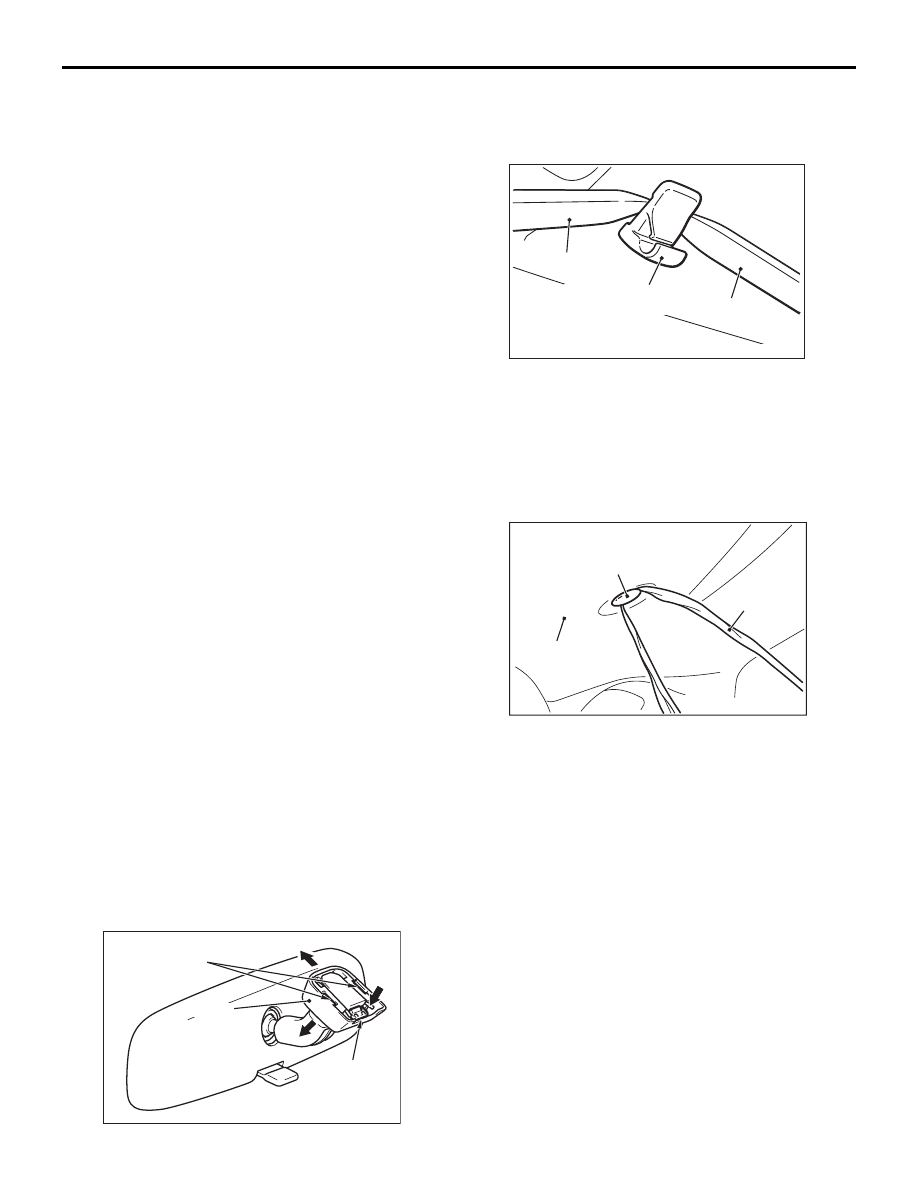

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ ДЕМОНТАЖЕ
<<A>> СНЯТИЕ ДЕРЖАТЕЛЯ
ПРОТИВОСОЛНЕЧНОГО КОЗЫРЬКА

Держатель противо-

солнечного козырька

AC

MB990784

MB990784

AC005512

Вставьте специальный инструмент «съемник
декоративных элементов» (MB990784) в держатель
противосолнечного козырька слева и справа
и ослабьте захваты с обеих сторон козырька.

<<B>> СНЯТИЕ ОБИВКИ ПОТОЛКА
В СБОРЕ

Виниловая

ткань

Обивка

потолка

Зажим

AF

AC600751

Для снятия зажима вставьте виниловый шнур
в просвет между зажимом и обивкой потолка
и пропустите вокруг зажима. Затем, потянув
виниловый шнур, снимите зажим книзу .

ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

M1521002600442

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ ДЕМОНТАЖЕ

AD

3

2

1

Крышка

Захват А

Захват В

AC209066

1. Отсоедините защелку «А» и опустите крышку

в направлении, показанном стрелкой 1.

2. Нажмите защелку «B» в направлении

стрелки 2 и извлеките зеркало в направлении
стрелки 3.
