ОБЛИЦОВКА

САЛОН

52A-13

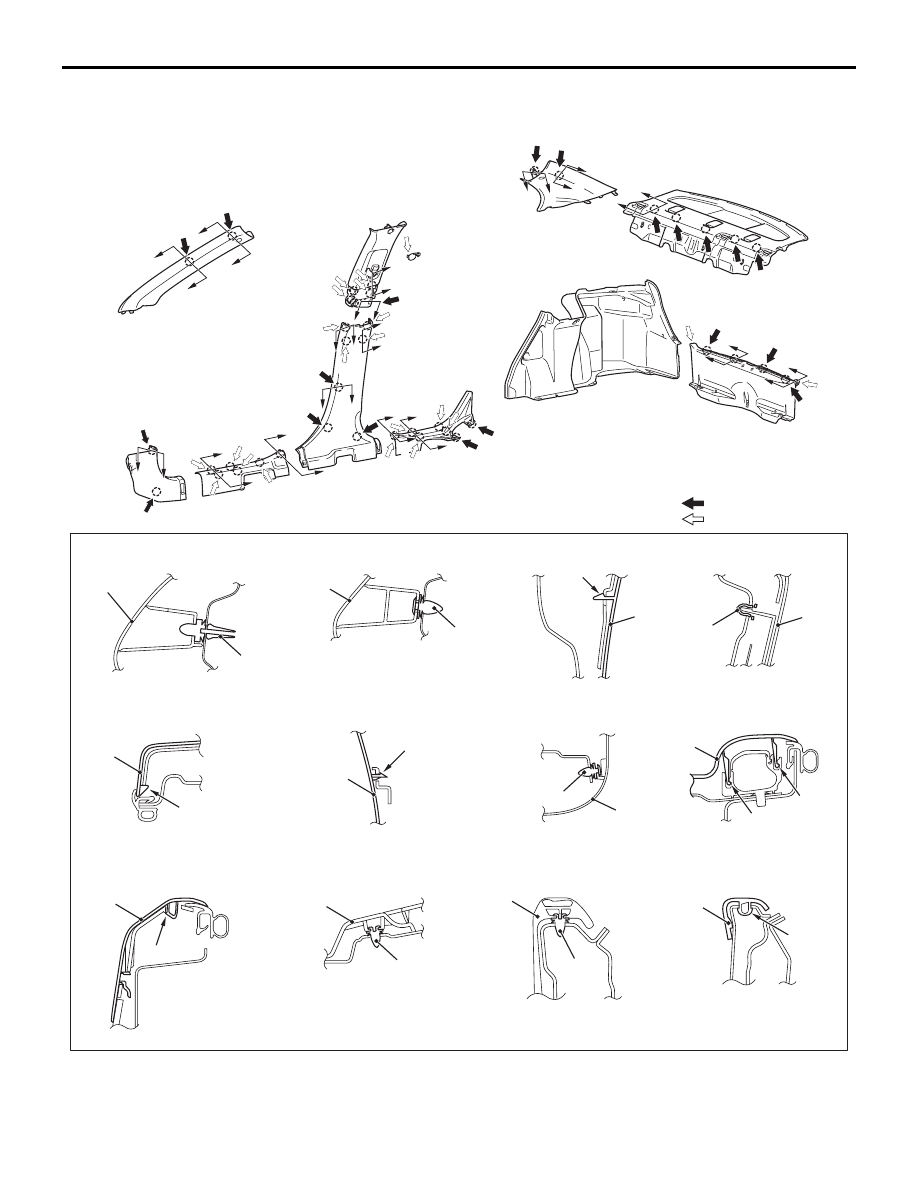

ПОЛОЖЕНИЯ ФИКСАТОРОВ
И ЗАХВАТОВ

1, 3

11

12

12

2

1, 3

7

7

9

9

6, 7, 10

6, 10

I

H

H

H

I

I

I

H

G G

F

F

B

A

B

K

л

л

K

J

J

B

A

C

D

D

B

E

E

C

A

B

B

A

Захват

Захват

Зажим

Захват

Захват

Захват

Зажим

Захват

Зажим

Зажим

Зажим

Зажим

Захват

Разрез L – L

Разрез K – K

Разрез J – J

Разрез I – I

Разрез H – H

Разрез G – G

Разрез F – F

Разрез E – E

Разрез D – D

Разрез С – С

Разрез B – B

Разрез А – А

Ротмечание

        : Положения зажимов

        : Положение захватов

AB

AC610026

ПРИМЕЧАНИЕ: Каждый номер на рисунке
указывает на номер компонента.

ОБЛИЦОВКА

САЛОН

52A-14

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ

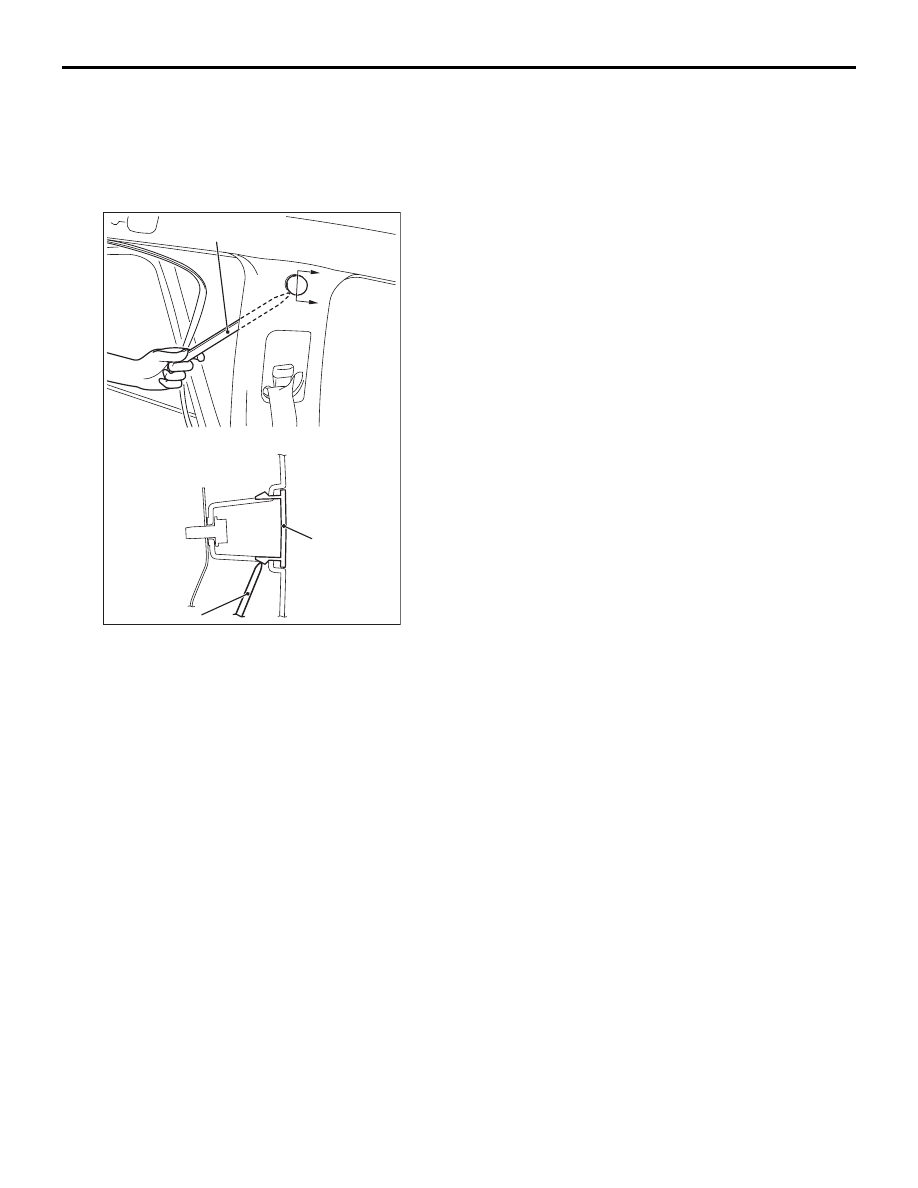

<<A>> СНЯТИЕ КРЫШКИ ВЕРХНЕЙ
ПАНЕЛИ ОБЛИЦОВКИ ЦЕНТРАЛЬНОЙ
СТОЙКИ

Крышка

верхней

панели

облицовки

средней

стойки

Разрез А – А

MB990784

AI

MB990784

A

A

AC606516

Снимите облицовку верхней части проема двери.
Снимите панель облицовки, вставив
специальный инструмент «съемник
декоративных элементов» (MB990784) между
облицовкой и кузовом, как показано на рисунке.

ОБЛИЦОВКА

САЛОН

52A-15

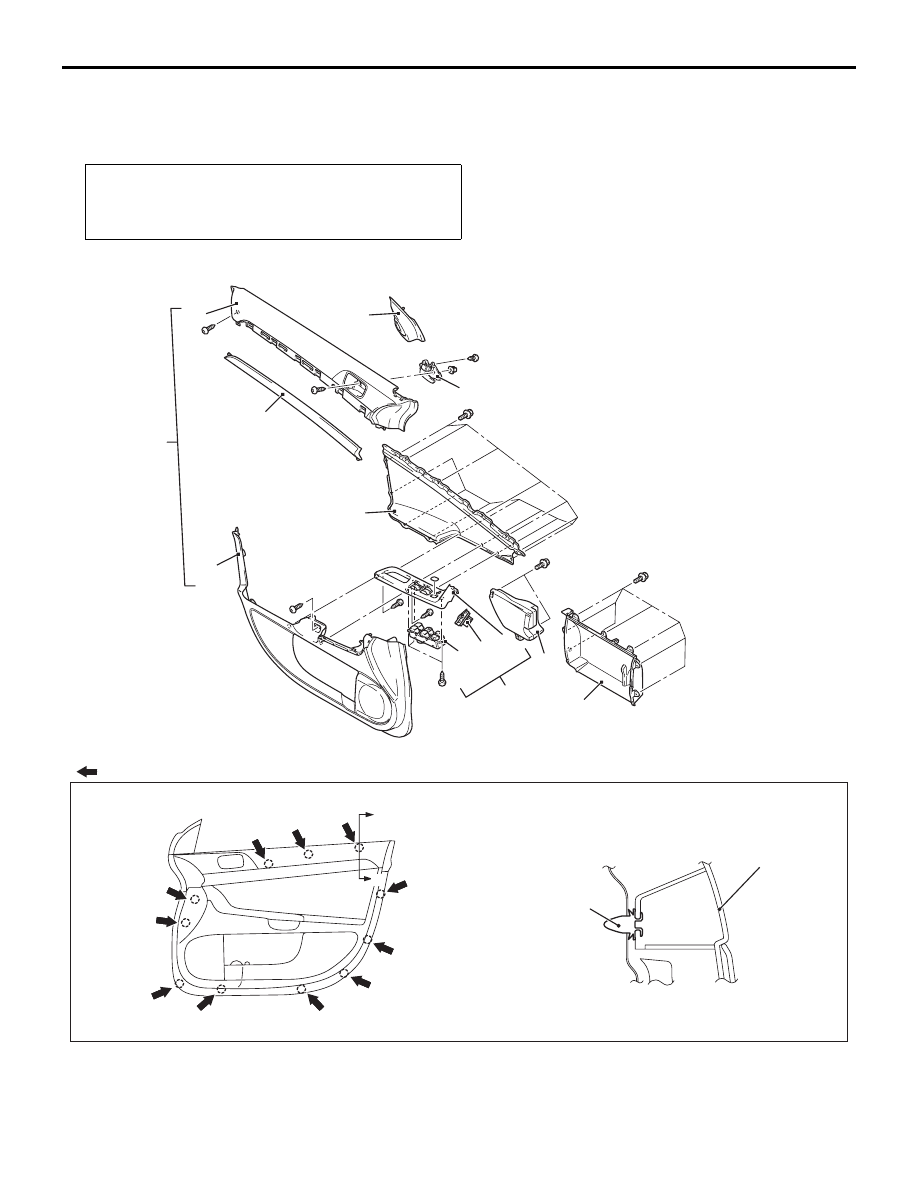

ОБЛИЦОВКА ДВЕРИ

СНЯТИЕ И УСТАНОВКА

M1521006400804

Действия после установки
• Проверка свободного хода внутренней ручки двери

(см. ГРУППА 42, Проверка внутренней ручки двери

Стр.42A-84

).

1

AB

Облицовка

передней

двери в сборе

Зажим

A

<Облицовка передней двери>

 Положения зажимов

:

Примечание

Разрез А – А

A

5

4

12

11

10

9

3

7

13

8

6

2

AC700384

Последовательность



демонтажа

1. Внутренняя треугольная крышка

передней двери

2. Облицовка передней двери в сборе
3. Декоративная панель передней

двери

4. Карман передней двери
5. Передняя нижняя амортизирующая

накладка

6. Верхняя облицовка передней двери
7. Внутренняя ручка двери
8. Декоративная панель

9. Панель переключателя

стеклоподъёмника передней двери
в сборе

10. Переключатель зеркала

с дистанционным управлением

11. Переключатель стеклоподъёмника

передней двери

12. Панель переключателей

стеклоподъёмника передней двери

13. Нижняя облицовка передней двери

ОБЛИЦОВКА

САЛОН

52A-16

Последовательность



демонтажа (Продолжение)
