КАРТЕР КОРОБКИ ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-37

С помощью специального инструмента
«Приспособление для установки внешней
дорожки качения подшипника» (MB991966)
установите внешнюю дорожку качения
конического подшипника.

>>С<< УСТАНОВКА ВНЕШНЕЙ
ДОРОЖКИ КАЧЕНИЯ КОНИЧЕСКОГО
ПОДШИПНИКА

AK603183AC

MB990938

MB991015

AK603183

1. Подготовьте специальные инструменты.

• Монтажное приспособление для сальника

кулака (MB991015)

• Штанга монтажного приспособления

(MB990938)

Внешняя дорожка

качения

3,8 – 4,4 мм

AC

AK603198

2. Запрессуйте внешнюю дорожку качения

конического подшипника до высоты, указанной
на рисунке.

ДИФФЕРЕНЦИАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-38

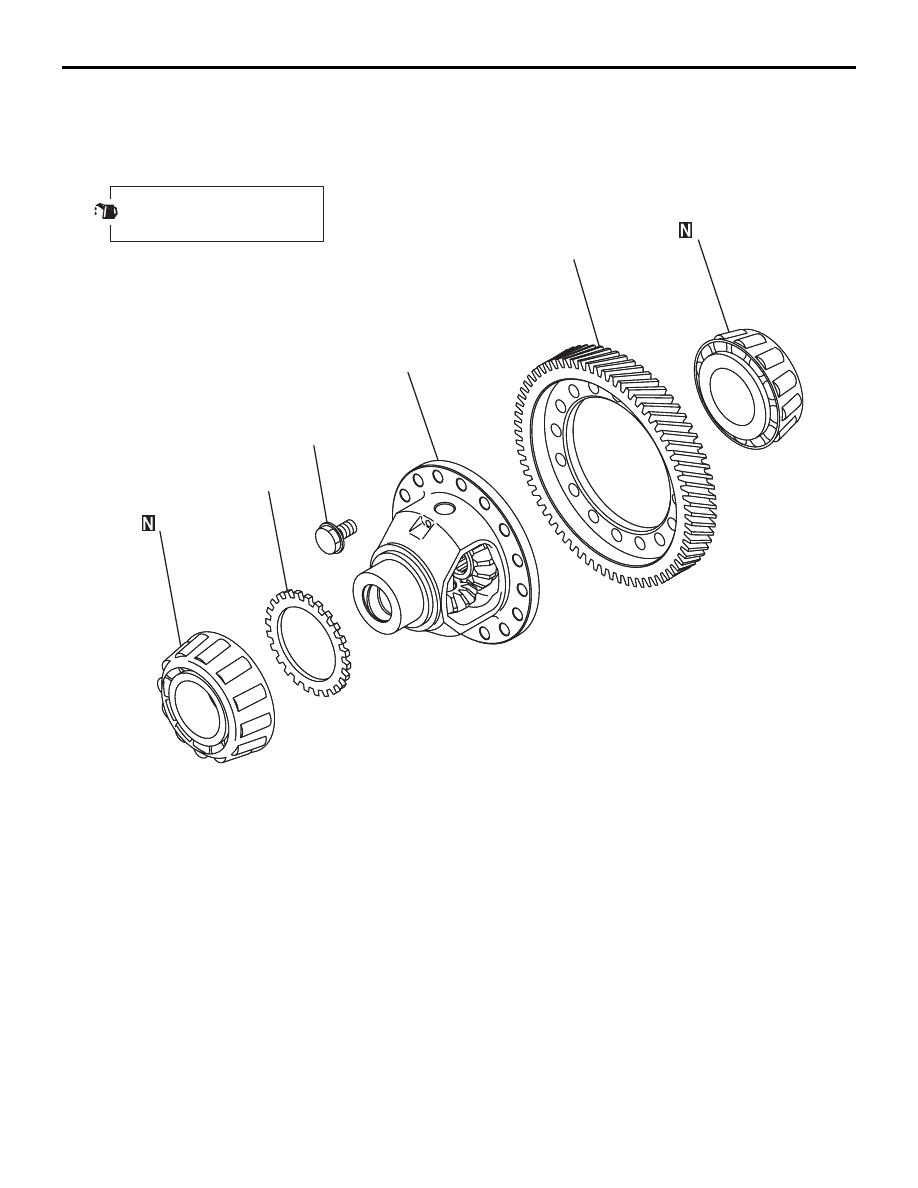

ДИФФЕРЕНЦИАЛ

РАЗБОРКА И СБОРКА

M1222002500403

Перед установкой смажьте

трансмиссионным маслом все

движущиеся части.

4

106 ± 6,4 Нм

5

2

1

3

AC

AK603535

Последовательность
демонтажа

<<A>>

>>C<<

1. Конический роликовый

подшипник

<<B>>

>>B<<

2. Ведущая шестерня спидометра

<<C>>

>>A<<

3. Конический роликовый

подшипник

4. Зубчатый венец
5. Картер дифференциала в сборе

Последовательность
демонтажа (Продолжение)

ДИФФЕРЕНЦИАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-39

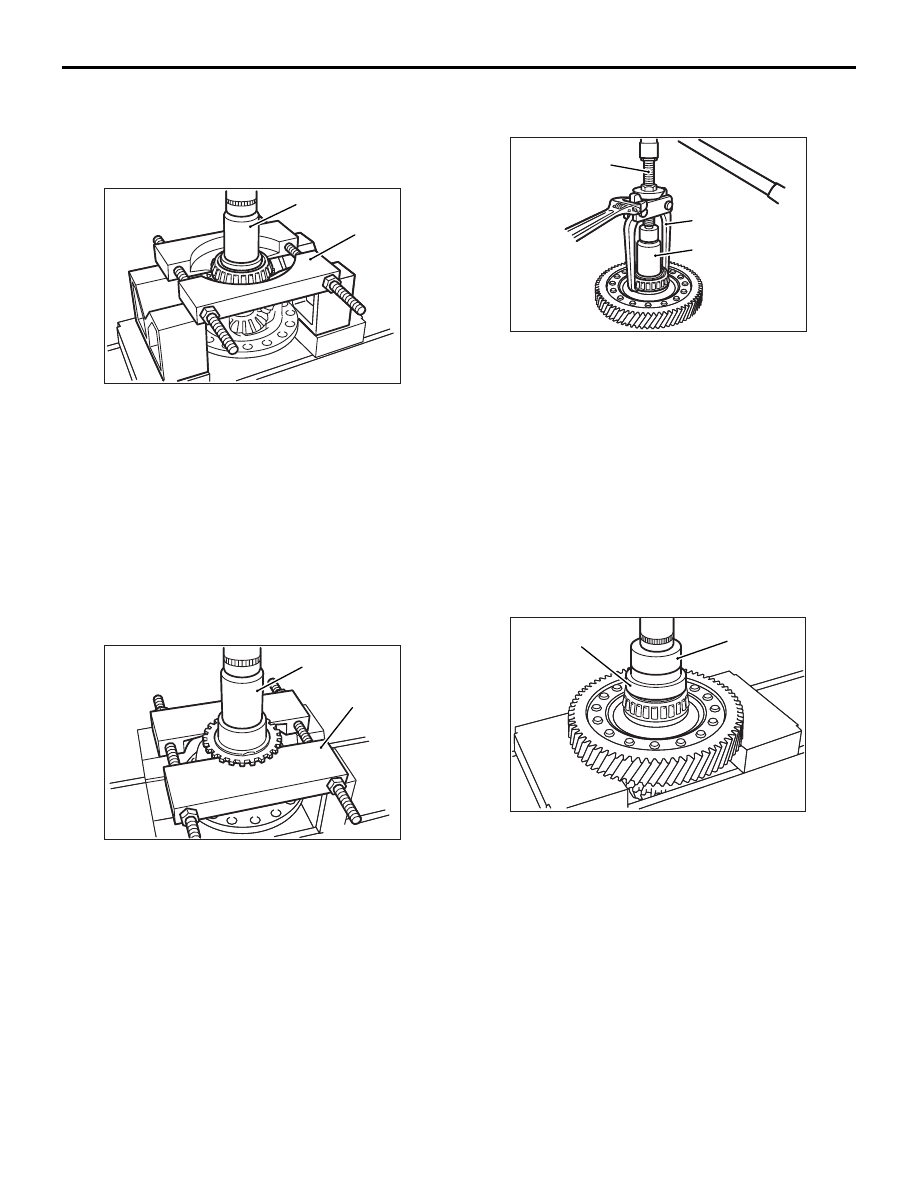

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
РАЗБОРКЕ
<<A>> СНЯТИЕ КОНИЧЕСКОГО
ПОДШИПНИКА

AK603175AC

MB991395

MD998917

AK603175

1. Установите конический подшипник на

основание специального инструмента
и воспользуйтесь прессом.

• Съемник подшипников (MD998917)

• Монтажное приспособление для переднего

сальника коленчатого вала (MB991395)

2. Надавите на картер дифференциала

с помощью пресса и снимите конический
подшипник.

<<B>> СНЯТИЕ ВЕДУЩЕЙ ШЕСТЕРНИ
СПИДОМЕТРА

AK603176AC

MB991395

MD998917

AK603176

1. Установите ведущую шестерню спидометра на

основание специального инструмента
и воспользуйтесь прессом.

• Съемник подшипников (MD998917)

• Монтажное приспособление для переднего

сальника коленчатого вала (MB991395)

2. Надавите на картер дифференциала

с помощью пресса и снимите ведущую
шестерню спидометра.

<<С>> СНЯТИЕ КОНИЧЕСКОГО
ПОДШИПНИКА

AK603174

MB990810

MD999566

MB991395

AC

AK603174

1. С помощью специальных инструментов

снимите конический роликовый подшипник.

• Съемник подшипника полуоси (MB990810)

• Захват (MD999566)

• Монтажное приспособление для переднего

сальника коленчатого вала (MB991395)

2. Надавите на картер дифференциала

с помощью пресса и снимите конический
подшипник.

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ СБОРКЕ
>>A<< УСТАНОВКА КОНИЧЕСКОГО
ПОДШИПНИКА

AK603179

MD998812

MB992150

AC

AK603179

С помощью специальных инструментов
установите конический роликовый подшипник.

• Насадка монтажного приспособления

(MD998812)

• Приспособление для установки сальника

(MB992150)

ДИФФЕРЕНЦИАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-40

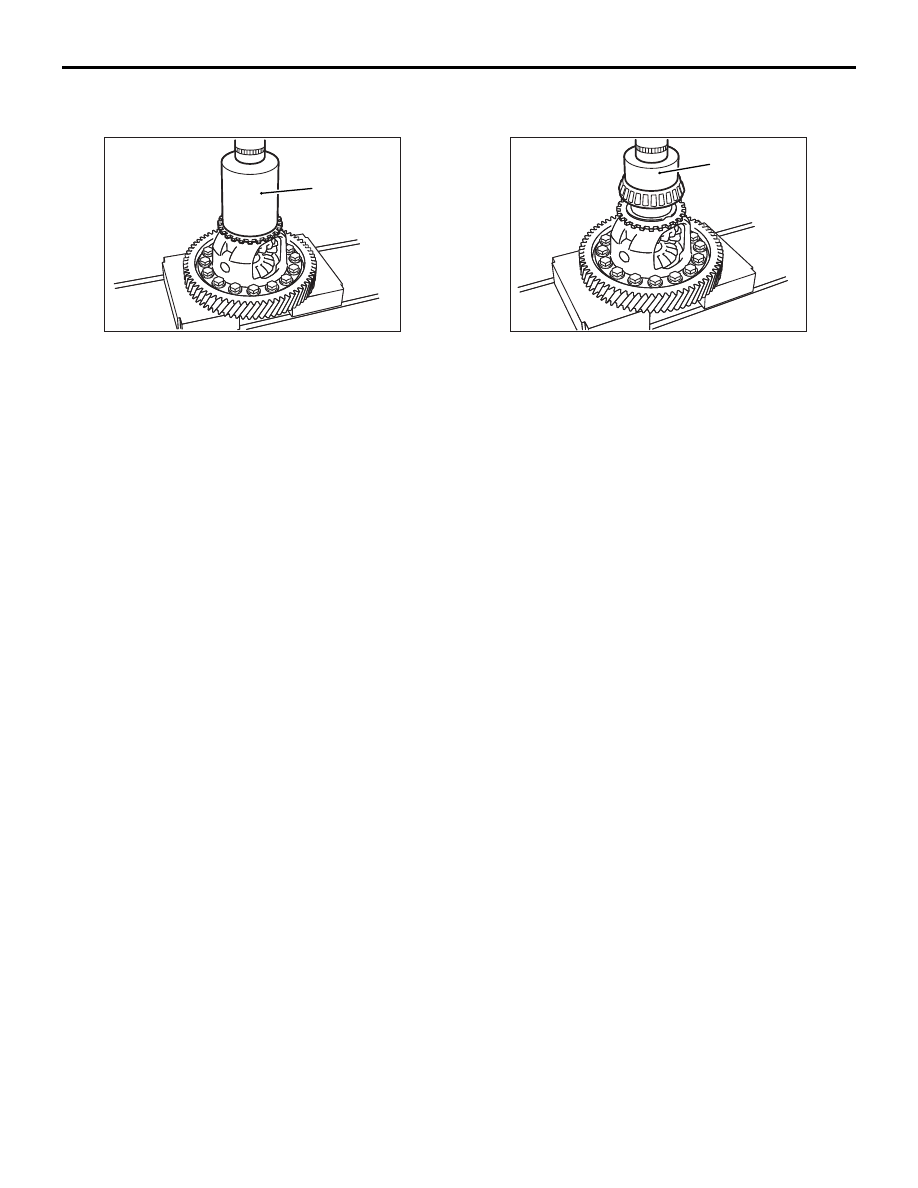

>>B<< УСТАНОВКА ВЕДУЩЕЙ
ШЕСТЕРНИ СПИДОМЕТРА

AK603177AC

MB990891

AK603177

С помощью специального инструмента
«Основание втулки задней подвески» (MB990891)
установите ведущую шестерню спидометра.

>>С<< УСТАНОВКА КОНИЧЕСКОГО
ПОДШИПНИКА

AK603178AC

MB992138

AK603178

С помощью специального инструмента
«Монтажное приспособление для подшипников»
(MB992138) установите конический роликовый
подшипник.
