Mitsubishi Lancer X. Руководство - часть 287





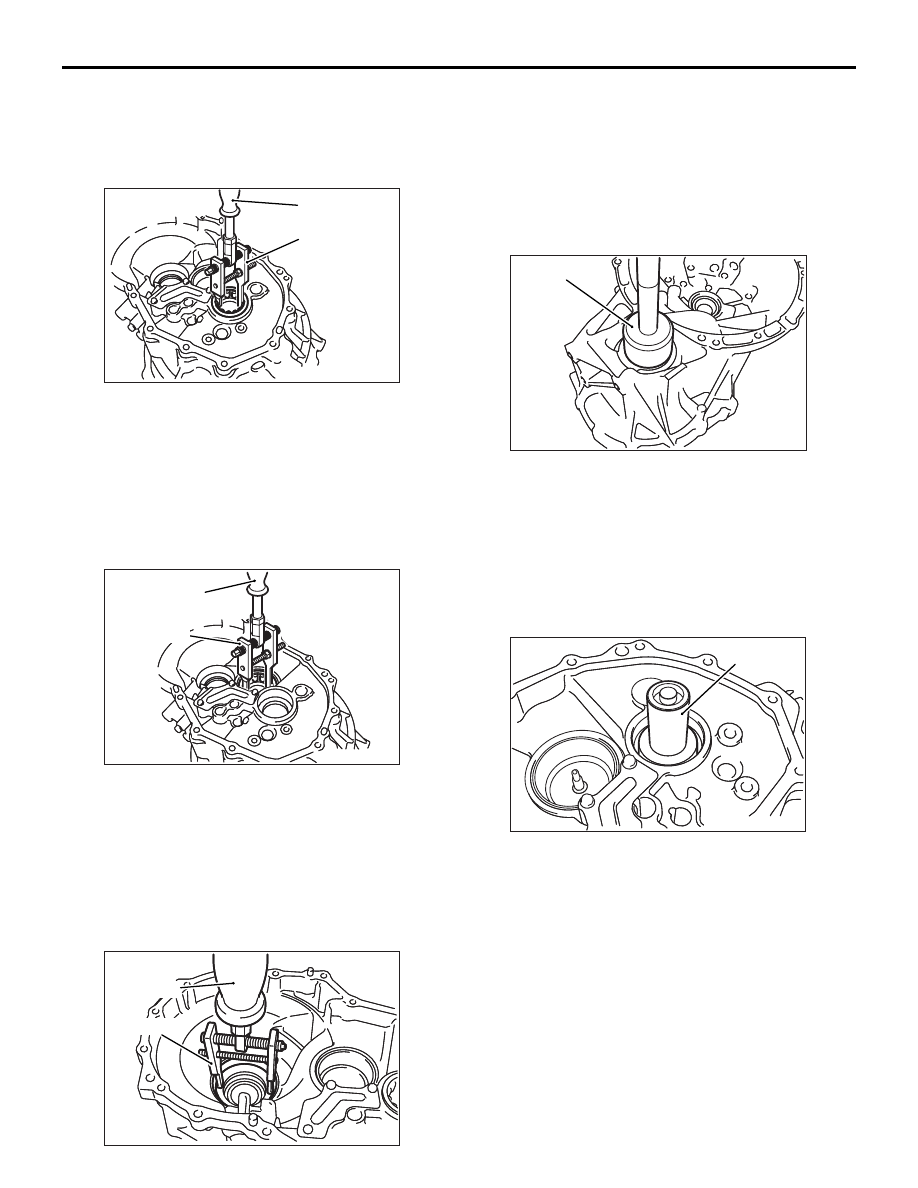

КАРТЕР СЦЕПЛЕНИЯ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-33

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ РАЗБОРКЕ
<<A>> СНЯТИЕ ЦИЛИНДРИЧЕСКОГО
РОЛИКОВОГО ПОДШИПНИКА
(ВНЕШНЯЯ ДОРОЖКА КАЧЕНИЯ)

AK603480AC

MB990211

MB992039

AK603480

1. С помощью специальных инструментов

снимите цилиндрический роликовый
подшипник (внешняя дорожка качения).

• Ударный выталкиватель (MB990211)

• Ударный съемник (MB992039)

<<В>> СНЯТИЕ ВНЕШНЕЙ ДОРОЖКИ
КАЧЕНИЯ КОНИЧЕСКОГО ПОДШИПНИКА

AK603499AC

MB990211

AK603499

MB992039

1. С помощью специальных инструментов

снимите внешнюю дорожку качения
конического роликового подшипника.

• Ударный выталкиватель (MB990211)

• Ударный съемник (MB992039)

<<С>> СНЯТИЕ ВНЕШНЕЙ ДОРОЖКИ
КАЧЕНИЯ КОНИЧЕСКОГО ПОДШИПНИКА

AK603713AC

AK603713

MB990211

MB992039

1. С помощью специальных инструментов

снимите внешнюю дорожку качения
конического роликового подшипника.

• Ударный выталкиватель (MB990211)

• Ударный съемник (MB992039)

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ СБОРКЕ
>>А<< УСТАНОВКА САЛЬНИКА

AK603189AC

MD998550

AK603189

С помощью специального инструмента
«Монтажное приспособление для уплотнения
консоли» (MD998550) установите сальник.

Рекомендованная смазка:
Номер детали по каталогу Mitsubishi
0101011 или аналогичный

>>В<< УСТАНОВКА САЛЬНИКА

AK604943AC

MB992176

С помощью специального инструмента
«Устройство для снятия и установки втулки
рычага» (MB992176) установите сальник.

Рекомендованная смазка:
Номер детали по каталогу Mitsubishi
0101011 или аналогичный

КАРТЕР СЦЕПЛЕНИЯ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-34

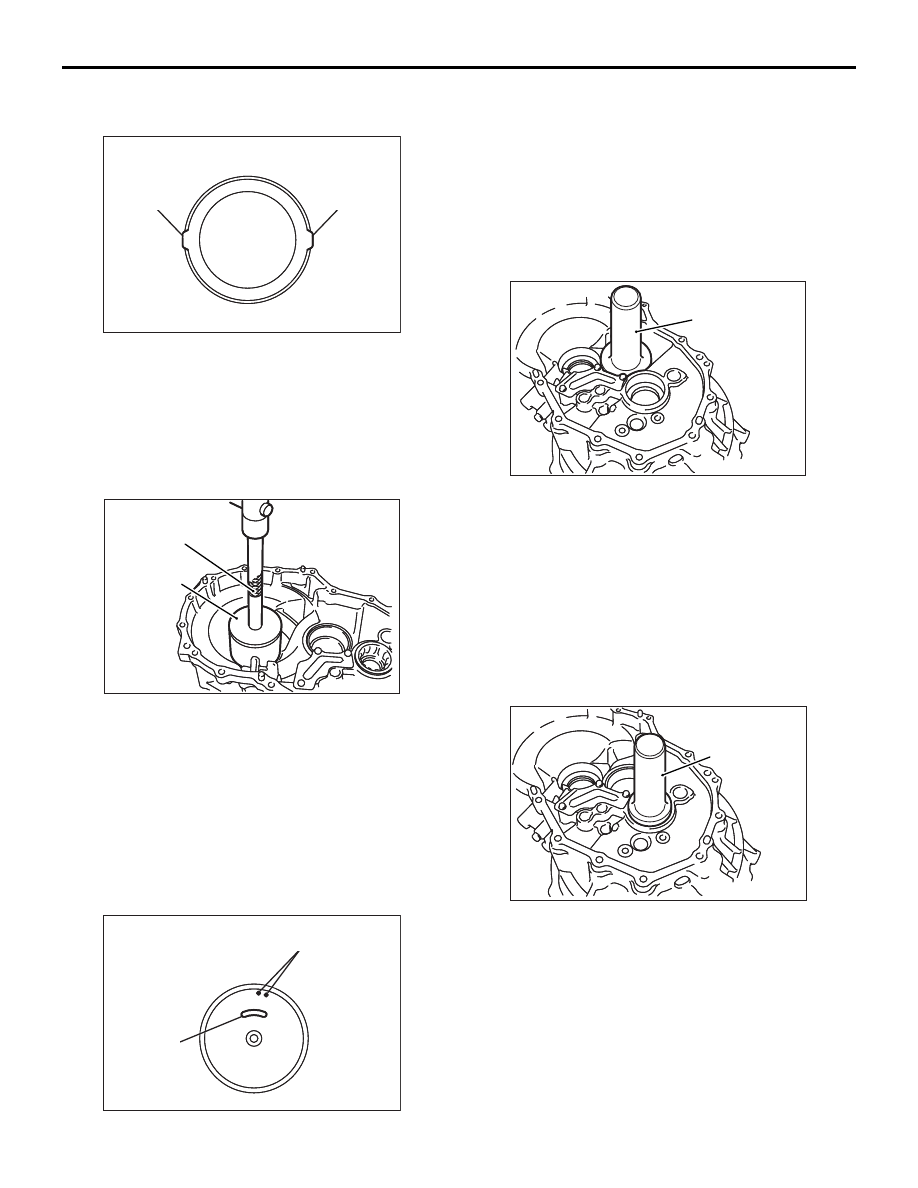

>>C<< УСТАНОВКА ЭКРАНА МАСЛА
В КОНСОЛИ

Выступ

Выступ

AC

AK603483

Установите экран масла в консоли на картер
сцепления в сборе так, чтобы выступы входили
в пазы картера сцепления в сборе.

>>D<< УСТАНОВКА ВНЕШНЕЙ
ДОРОЖКИ КАЧЕНИЯ КОНИЧЕСКОГО
ПОДШИПНИКА

AK603714AC

MB990938

MB991445

AK603714

С помощью специальных инструментов
установите внешнюю дорожку качения
конического роликового подшипника.

• Основание устройства для снятия и установки

втулки (MB991445)

• Штанга монтажного приспособления

(MB990938)

>>E<< УСТАНОВКА КРЫШКИ
ВТОРИЧНОГО ВАЛА

Отверстие

маслопровода

Выступы

AC

AK603482

Установите крышку вторичного вала на картер
сцепления в сборе так, чтобы выступы входили
в пазы картера сцепления в сборе. Убедитесь,
что отверстие подачи масла в крышке вторичного
вала находится сверху, как показано на рисунке.

>>F<< УСТАНОВКА ВНЕШНЕЙ
ДОРОЖКИ КАЧЕНИЯ КОНИЧЕСКОГО
ПОДШИПНИКА

AK603500AC

MB990699

AK603500

С помощью специального инструмента
«Монтажное приспособление для сальника
дифференциала» (MB990699) установите
внешнюю дорожку качения конического
подшипника.

>>G<< УСТАНОВКА
ЦИЛИНДРИЧЕСКОГО РОЛИКОВОГО
ПОДШИПНИКА (ВНЕШНЯЯ ДОРОЖКА
КАЧЕНИЯ)

AK603481

MD999547

AC

AK603481

С помощью специального инструмента
«Приспособление для установки масляного
уплотнения» (MD999547) установите
цилиндрический роликовый подшипник (внешняя
дорожка качения).

КАРТЕР КОРОБКИ ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-35

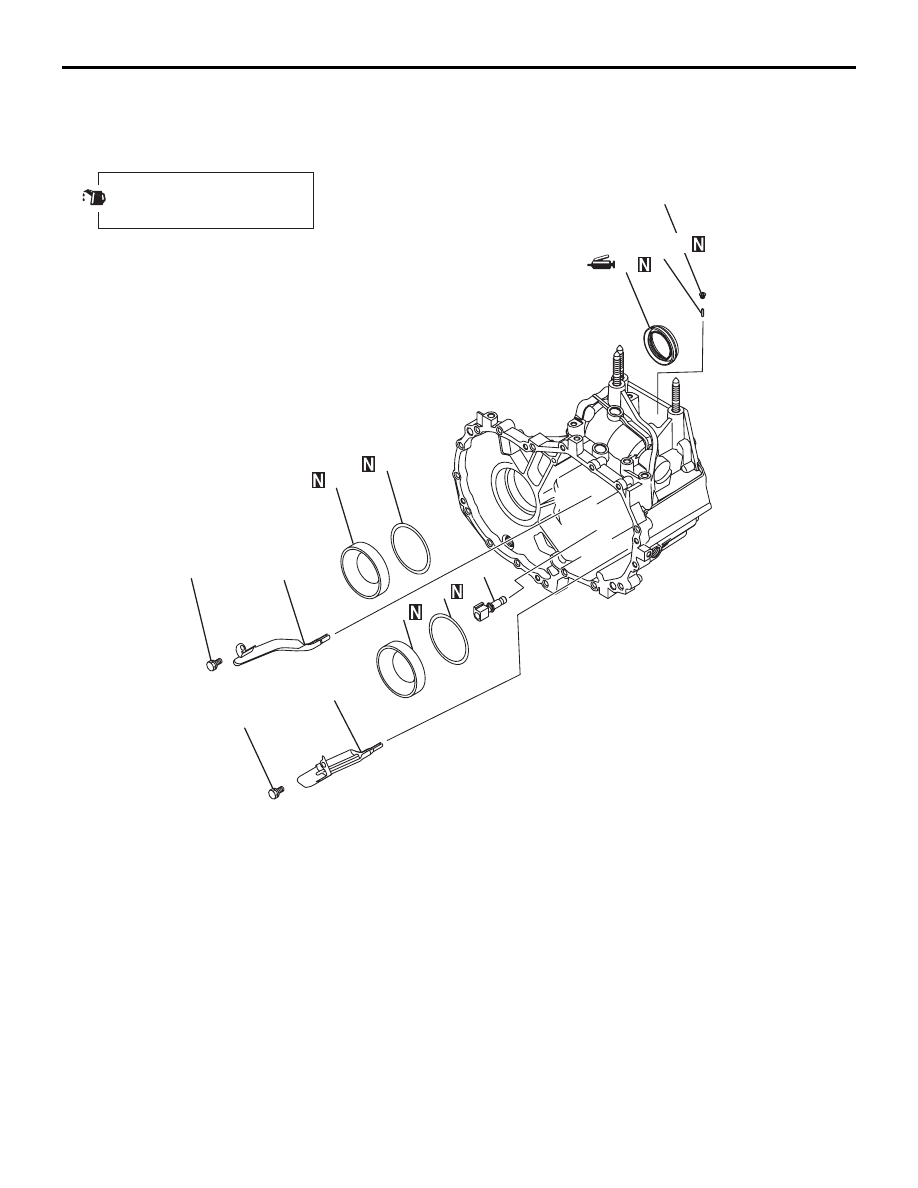

КАРТЕР КОРОБКИ ПЕРЕДАЧ

РАЗБОРКА И СБОРКА

M1222013400400

Перед установкой смажьте

трансмиссионным маслом все

движущиеся части.

17 ± 6,8 Нм

3

13 ± 5,2 Нм

5

4

17 ± 6,8 Нм

10

9

8

7

6

2

1

AC

AK603534

Последовательность
демонтажа

1.

Патрубок маслосборника А

2.

Патрубок маслосборника В

3.

С резьбовой пробкой

4.

Разрезной пружинный фиксатор

5.

Ограничитель передачи заднего
хода

<<A>>

>>C<<

6.

Внешняя дорожка качения
конического роликового
подшипника

7.

Прокладка

<<B>>

>>B<<

8.

Внешняя дорожка качения
конического роликового
подшипника

9.

Прокладка

>>A<<

10. Сальник

Последовательность
демонтажа (Продолжение)

КАРТЕР КОРОБКИ ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-36

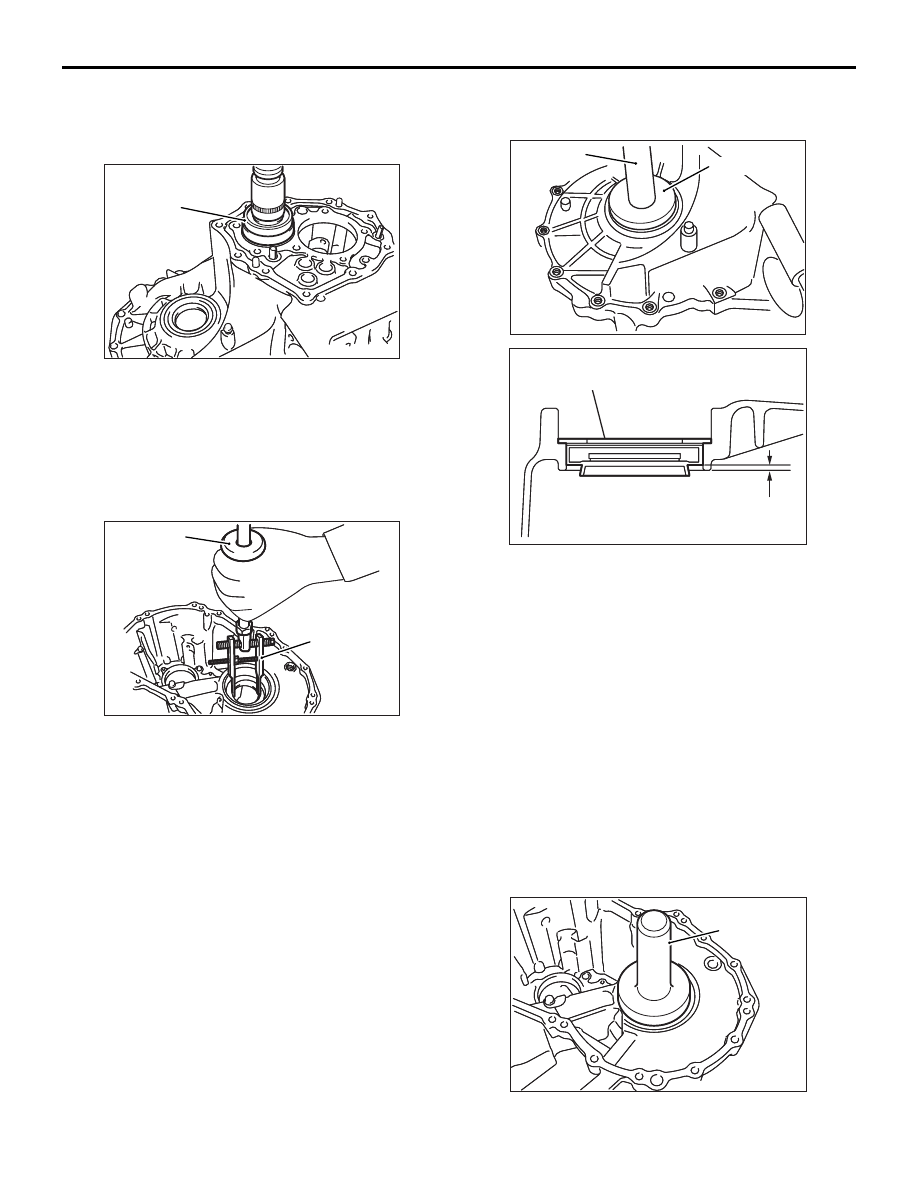

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ РАЗБОРКЕ
<<А>> СНЯТИЕ ВНЕШНЕЙ ДОРОЖКИ
КАЧЕНИЯ КОНИЧЕСКОГО ПОДШИПНИКА

AK603184AC

MB991015

AK603184

С помощью специального инструмента
«Монтажное приспособление для сальника
кулака» (MB991015) снимите внешнюю дорожку
качения конического подшипника.

<<В>> СНЯТИЕ ВНЕШНЕЙ ДОРОЖКИ
КАЧЕНИЯ КОНИЧЕСКОГО ПОДШИПНИКА

AK603185

MB992039

MB990211

AC

AK603185

С помощью специальных инструментов снимите
внешнюю дорожку качения конического
роликового подшипника.

• Ударный выталкиватель (MB990211)

• Ударный съемник (MB992039)

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ СБОРКЕ
>>А<< УСТАНОВКА САЛЬНИКА

AK603773AC

AK603773

MB992210

MB992075

3,0 – 4,0 мм

Сальник

AC

AK603478

1. С помощью специальных инструментов

запрессуйте сальник так, чтобы разница высот
между картером коробки передач и сальником
соответствовала показанной на рисунке.

• Приспособление для установки сальника

(MB992210)

• Рукоятка (MB992075)

2. Нанесите консистентную смазку на манжету

сальника.

Рекомендованная смазка:
Номер детали по каталогу Mitsubishi
0101011 или аналогичный

>>В<< УСТАНОВКА ВНЕШНЕЙ
ДОРОЖКИ КАЧЕНИЯ КОНИЧЕСКОГО
ПОДШИПНИКА

AK603479AC

MB991966

AK603479
