Mitsubishi Lancer X. Руководство - часть 285

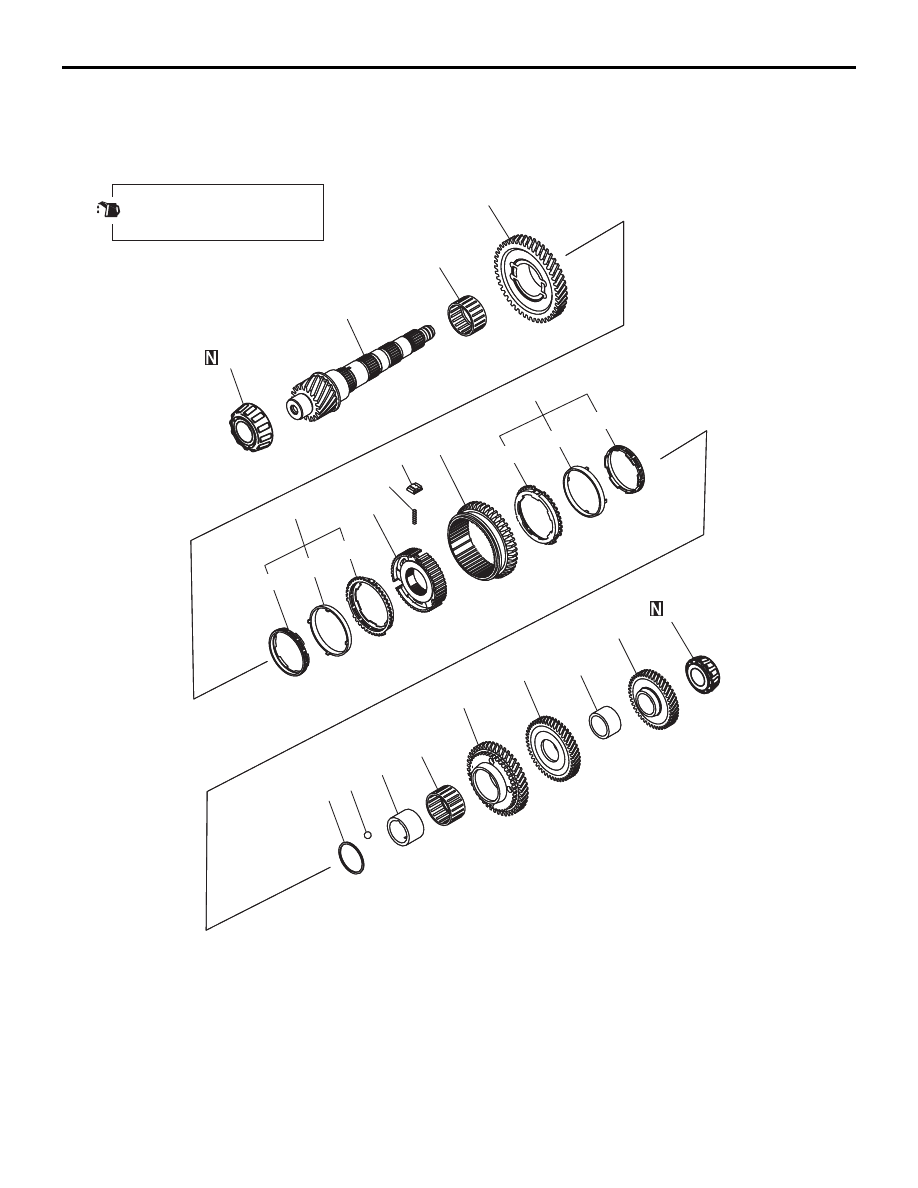

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-25

ВТОРИЧНЫЙ ВАЛ

РАЗБОРКА И СБОРКА

M1222002200509

16

15

Перед установкой смажьте

трансмиссионным маслом все

движущиеся части.

18

20

19

21

10

11

12

13

24

25

23

22

17

14

9 8

7

6

5

4

3

2

1

AC

AK603531

Последовательность



демонтажа

<<A>> >>G<<

1.

Конический роликовый подшипник

<<A>> >>F<<

2.

Шестерня 4-й передачи

3.

Установочная шайба

<<B>> >>E<<

4.

Шестерня 3-й передачи

<<B>> >>D<<

5.

2-я передача

6.

Игольчатый подшипник

7.

Втулка 2-й передачи

8.

Шарик

9.

Установочная шайба

>>D<<

10. Набор колец синхронизатора № 2

>>D<<

11. Внутреннее кольцо синхронизатора

№ 2

>>D<<

12. Среднее кольцо синхронизатора

№ 2

>>D<<

13. Наружное кольцо синхронизатора

№ 2

<<C>> >>C<<

14. Задняя передача
15. Пружина синхронизатора № 1

Последовательность



демонтажа (Продолжение)

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-26

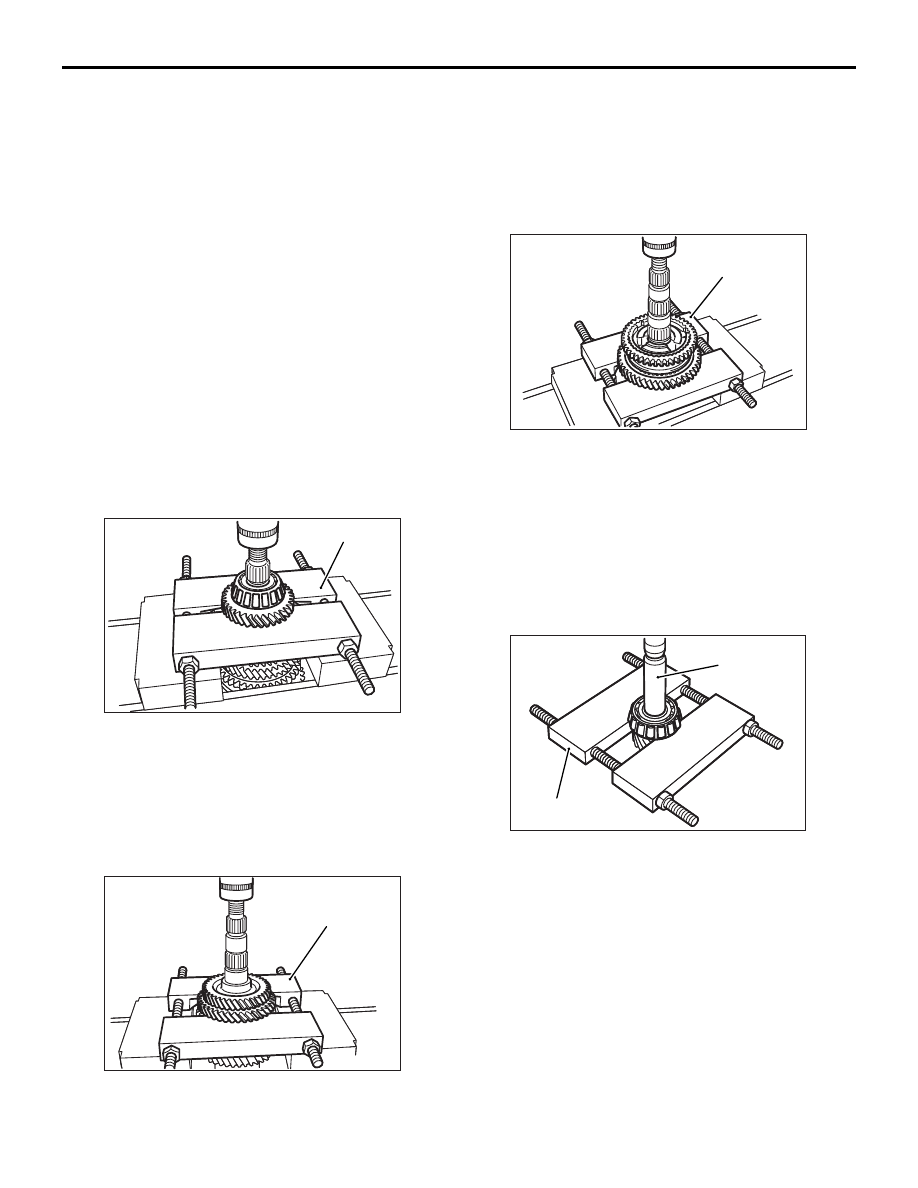

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
РАЗБОРКЕ
<<A>> СНЯТИЕ ВНУТРЕННЕЙ ДОРОЖКИ
КАЧЕНИЯ КОНИЧЕСКОГО ПОДШИПНИКА
И ШЕСТЕРНИ 4-Й ПЕРЕДАЧИ

AK603169AC

MD998917

AK603169

Установите 4-ю передачу на основание
специального инструмента «Съемник подшипников»
(MD998917) и снимите внутреннюю дорожку качения
конического подшипника и шестерню 4-й передачи.

<<B>> СНЯТИЕ ШЕСТЕРЕН 3-Й И 2-Й
ПЕРЕДАЧИ

AK603170AC

MD998917

AK603170

Установите 2-ю передачу на основание
специального инструмента «Съемник подшипников»
(MD998917) и снимите шестерни 3-й и 2-й передачи.

<<C>> СНЯТИЕ ЗАДНЕЙ ПЕРЕДАЧИ,
СТУПИЦЫ МУФТЫ СИНХРОНИЗАТОРА
№ 1 И 1-Й ПЕРЕДАЧИ

AK603171

MD998917

AC

AK603171

Установите 1-ю передачу на основание
специального инструмента «Съемник
подшипников» (MD998917) и снимите 1-ю
передачу, заднюю передачу и втулку ступицы
синхронизатора № 1.

<<D>> СНЯТИЕ ВНУТРЕННЕЙ
ДОРОЖКИ КАЧЕНИЯ КОНИЧЕСКОГО
ПОДШИПНИКА

AK603465AC

MD998368

MD998917

AK603465

Установите внутреннюю дорожку качения
конического подшипника на основание
специального инструмента и снимите
внутреннюю дорожку качения конического
подшипника.

• Съемник подшипников (MD998917)

• Монтажное приспособление для подшипников

(MD998368)

ПРИМЕЧАНИЕ: Поскольку специальный
инструмент MD998917 удерживает конический
роликовый подшипник за участок роликов, этот
участок ломается при съеме внутренней
дорожки качения.



16. Пружина сжатия

<<C>> >>C<<

17. Ступица муфты синхронизатора

№ 1

>>B<<

18. Набор колец синхронизатора № 1

>>B<<

19. Наружное кольцо синхронизатора

№ 1

>>B<<

20. Среднее кольцо синхронизатора

№ 1

>>B<<

21. Внутреннее кольцо синхронизатора

№ 1

<<C>> >>B<<

22. 1-я передача
23. Игольчатый подшипник

<<D>> >>A<<

24. Конический роликовый подшипник
25. Вторичный вал

Последовательность



демонтажа (Продолжение)

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-27

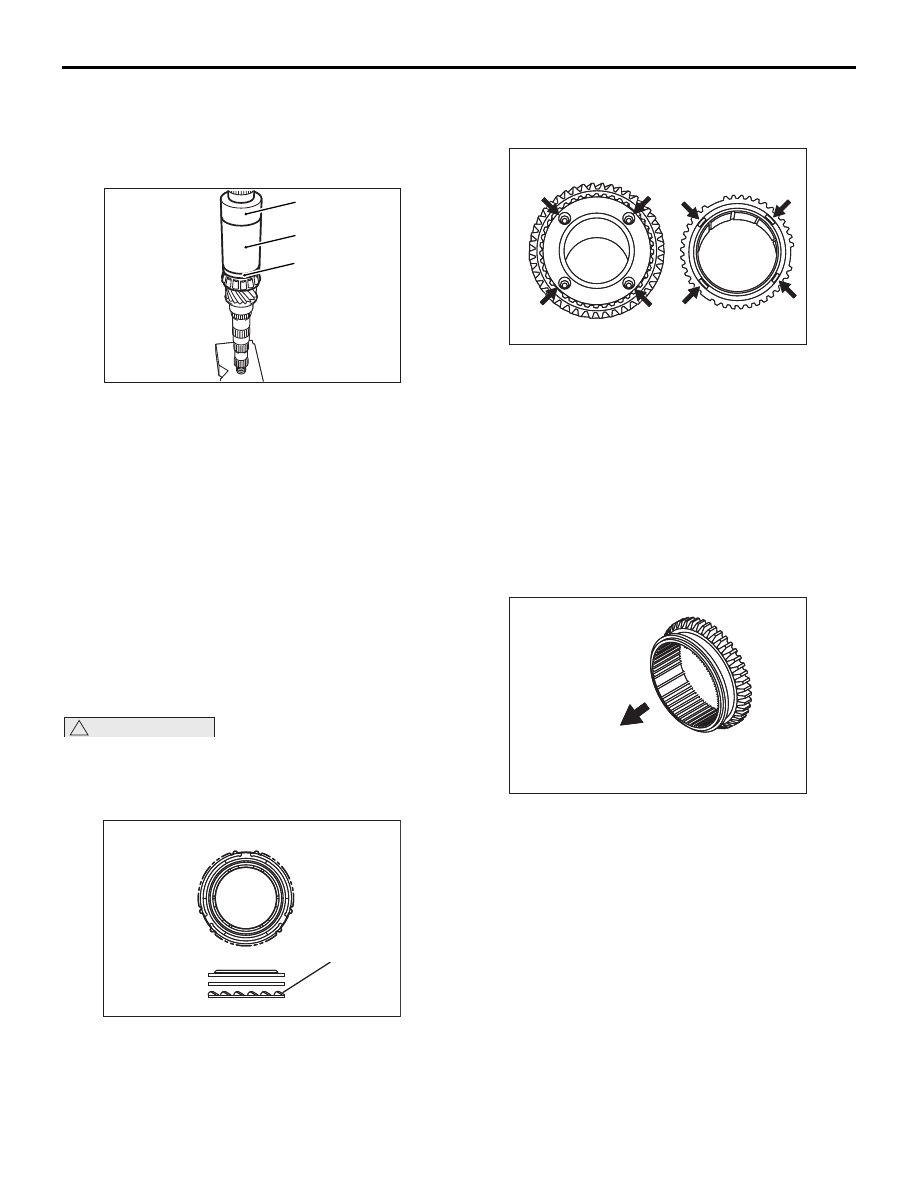

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ СБОРКЕ
>>А<< УСТАНОВКА ВНУТРЕННЕЙ
ДОРОЖКИ КАЧЕНИЯ КОНИЧЕСКОГО
ПОДШИПНИКА

AK603172AC

MD998812

MD998813

MD998820

AK603172

С помощью специальных инструментов
установите внутреннюю дорожку качения
конического роликового шарикоподшипника.

• Насадка монтажного приспособления

(MD998812)

• Монтажное приспособление-100 (MD998813)

• Адаптер монтажного приспособления

(MD998820)

>>B<< УСТАНОВКА НАБОРА КОЛЕЦ
СИНХРОНИЗАТОРА № 1 (НАРУЖНОЕ
КОЛЬЦО СИНХРОНИЗАТОРА № 1,
СРЕДНЕЕ КОЛЬЦО СИНХРОНИЗАТОРА
№ 1 И ВНУТРЕННЕЕ КОЛЬЦО
СИНХРОНИЗАТОРА № 1)

!

ОСТОРОЖНО

Кольца в наборе колец синхронизатора № 1
и № 2 предназначены для работы с 1 и 2
передачами. Обязательно устанавливайте для
передач соответствующие наборы колец.

Внешнее

кольцо

Набор колец

синхронизатора

№ 1

AC

AK603515

1. Убедитесь, что внешнее кольцо из комплекта

колец синхронизатора № 1 соответствует
изображению на рисунке.

Среднее кольцо

синхронизатора

1-я передача

Отверстия

Захваты

AC

AK603938

2. Установите набор колец синхронизатора № 1,

совместив захваты среднего кольца
синхронизатора с позиционирующими
отверстиями в 1-й передаче.
ПРИМЕЧАНИЕ: Нанесите достаточное
количество консистентной смазки на
подвижную поверхность

>>C<< УСТАНОВКА ЗАДНЕЙ ПЕРЕДАЧИ
И СТУПИЦЫ МУФТЫ
СИНХРОНИЗАТОРА № 1

AK60351 AC

Направление

установки

AK603518

1. Установите заднюю передачу на ступицу

муфты синхронизатора № 1 в направлении,
показанном на рисунке.
ПРИМЕЧАНИЕ: Нанесите достаточное
количество консистентной смазки на
подвижную поверхность

AK603173AC

MD998812

MD998814

MD998819

AK603173

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-28

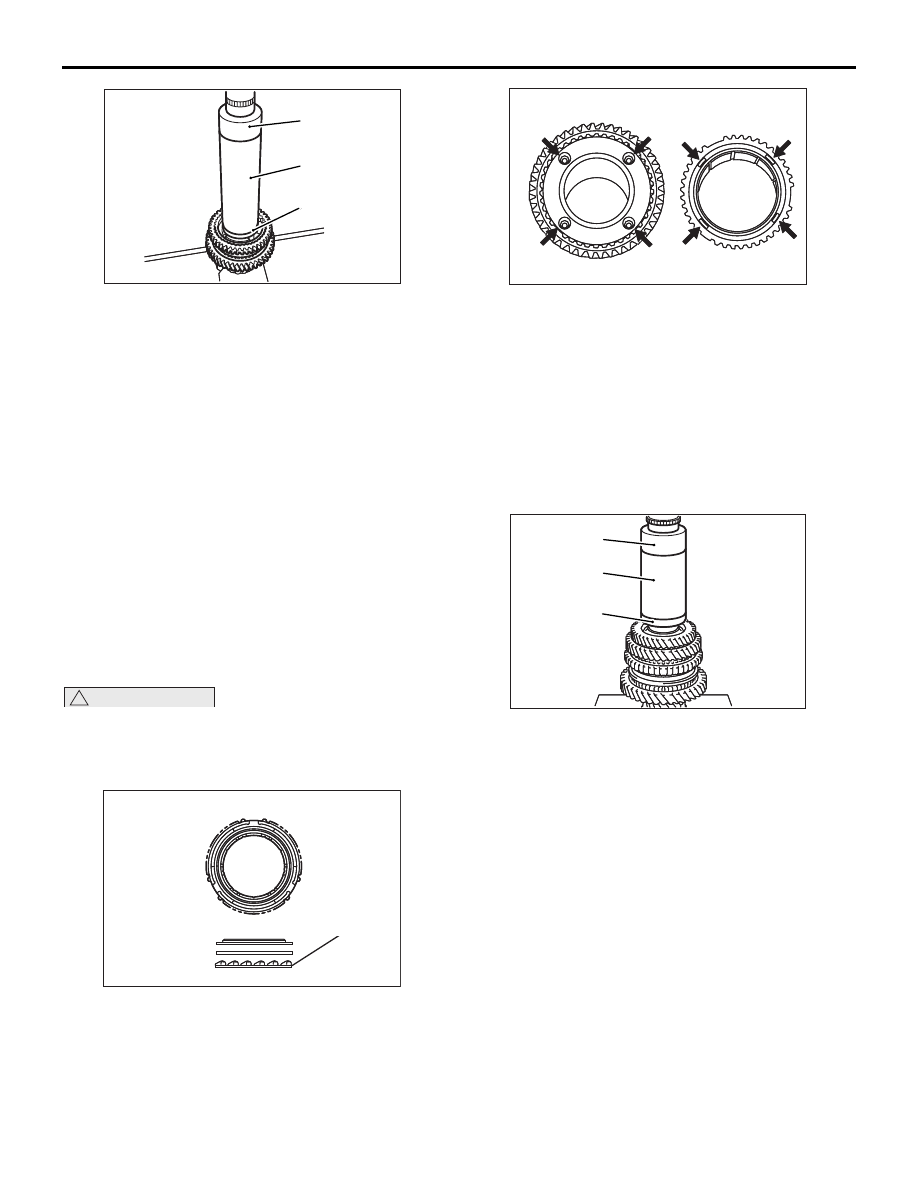

2. С помощью специальных инструментов

установите ступицу муфты синхронизатора
№ 1 и заднюю передачу.

• Насадка монтажного приспособления

(MD998812)

• Монтажное приспособление-200 (MD998814)

• Адаптер монтажного приспособления

(MD998819)

3. После установки убедитесь в плавности

работы 1-й передачи.

>>D<< УСТАНОВКА НАБОРА КОЛЕЦ
СИНХРОНИЗАТОРА № 2 (НАРУЖНОЕ
КОЛЬЦО СИНХРОНИЗАТОРА № 2,
СРЕДНЕЕ КОЛЬЦО СИНХРОНИЗАТОРА
№ 2 И ВНУТРЕННЕЕ КОЛЬЦО
СИНХРОНИЗАТОРА № 2) И 2-Й
ПЕРЕДАЧИ.

!

ОСТОРОЖНО

Кольца в наборе колец синхронизатора № 1
и № 2 предназначены для работы с 1 и 2
передачами. Обязательно устанавливайте для
передач соответствующие наборы колец.

Набор колец

синхронизатора

№ 2

Внешнее

кольцо

AC

AK603516

1. Убедитесь, что внешнее кольцо из комплекта

колец синхронизатора № 2 соответствует
изображению на рисунке.

Среднее кольцо

синхронизатора

2-я передача

Отверстия

Захваты

AC

AK603939

2. Установите набор колец синхронизатора № 2

на 2-ю передачу, совместив захваты среднего
кольца синхронизатора с позиционирующими
отверстиями во 2-й передаче.
ПРИМЕЧАНИЕ: Нанесите достаточное
количество консистентной смазки на
подвижную поверхность

>>E<< УСТАНОВКА ШЕСТЕРНИ 3-Й
ПЕРЕДАЧИ

AK603709AC

MD998812

MD998813

MD998819

AK603709

С помощью специальных инструментов
установите шестерню 3-й передачи.

• Насадка монтажного приспособления

(MD998812)

• Монтажное приспособление-100 (MD998813)

• Адаптер монтажного приспособления

(MD998819)
