КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-17

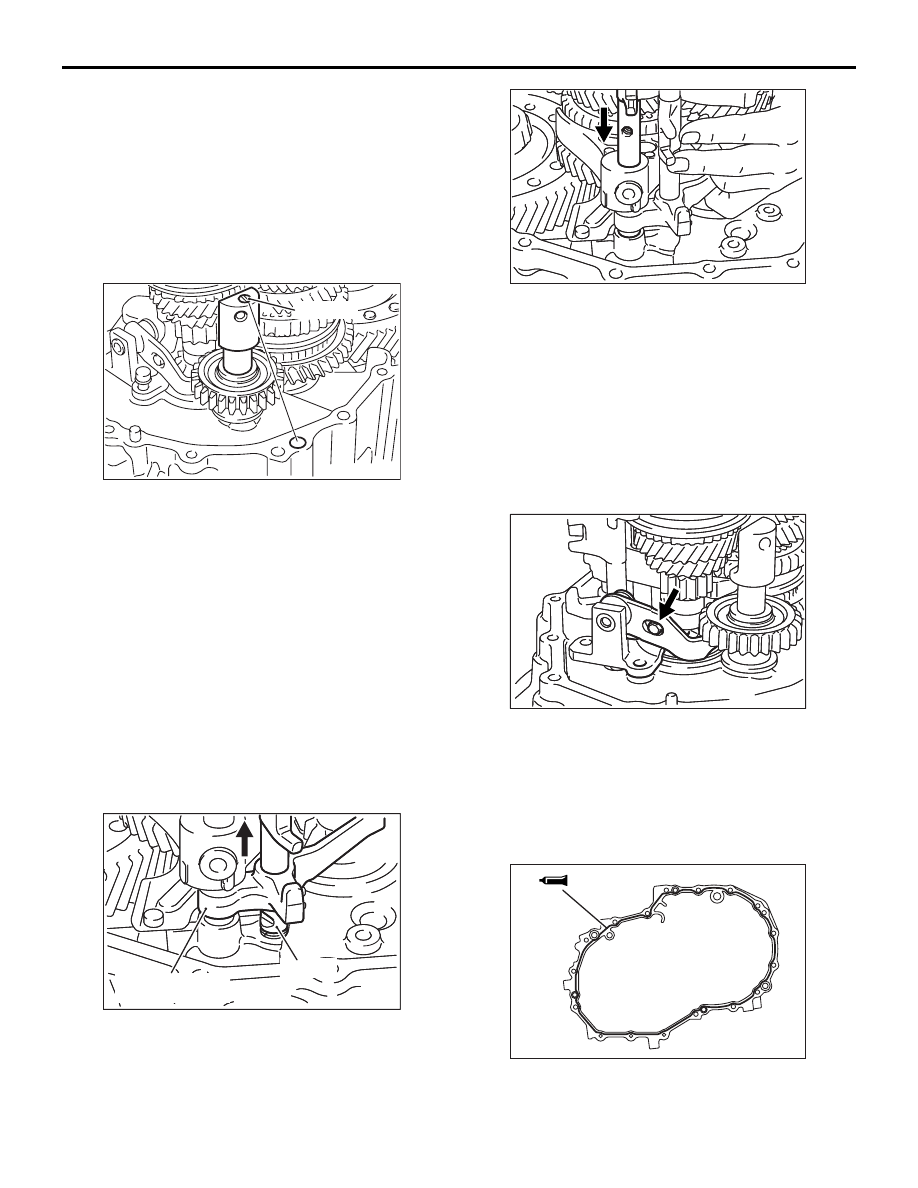

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ СБОРКЕ
>>A<< УСТАНОВКА ПОДУЗЛА
ПРОМЕЖУТОЧНОЙ ШЕСТЕРНИ
ЗАДНЕГО ХОДА, УПОРНОЙ ШАЙБЫ
ПРОМЕЖУТОЧНОЙ ШЕСТЕРНИ
ЗАДНЕГО ХОДА И ВАЛА
ПРОМЕЖУТОЧНОЙ ШЕСТЕРНИ
ЗАДНЕГО ХОДА

Знак «+»

AC

AK603527

1. Установите подузел промежуточной шестерни

заднего хода, упорную шайбу промежуточной
шестерни заднего хода и вал промежуточной
шестерни заднего хода.

2. Перед установкой картера коробки передач

в сборе убедитесь, что знак «+»
промежуточной шестерни заднего хода
расположен как показано на рисунке.

>>B<< УСТАНОВКА ВИЛКИ
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ № 1 И
СТЕРЖНЯ ВИЛКИ ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ № 1

1. Установите стопорное кольцо на стержень

вилки переключения передач № 1.

Выемка

Вилка включения

передачи заднего хода

AC

AK603694

2. Совместите выемку на стержне вилки

переключения передач № 3 с вилкой
включения передачи заднего хода
в нейтральном положении, и переместите
ролик вилки включения передачи заднего хода
на сторону вилки переключения передач № 3.

AK603916AC

3. Вставьте стержень вилки переключения

передач № 1 в вилку переключения передач
№ 3 и в вилку включения передачи заднего
хода, соблюдая указанную
последовательность, затем установите его
в картер сцепления в сборе.

>>C<< УСТАНОВКА ПОДУЗЛА
КРОНШТЕЙНА РЫЧАГА ВКЛЮЧЕНИЯ
ЗАДНЕГО ХОДА

AK603699AC

Установите наконечник рычага вилки включения
передачи заднего хода в соответствующий паз
подузла кронштейна рычага включения заднего
хода.

>>D<< УСТАНОВКА ПОДУЗЛА КАРТЕРА
КОРОБКИ ПЕРЕДАЧ

AK603193AC

Нанесите полоску герметика шириной 1,2 мм на
подузел картера коробки передач как показано на
рисунке.

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-18

Рекомендованный герметик:
Номер детали по каталогу Mitsubishi
MD994421 или аналогичный

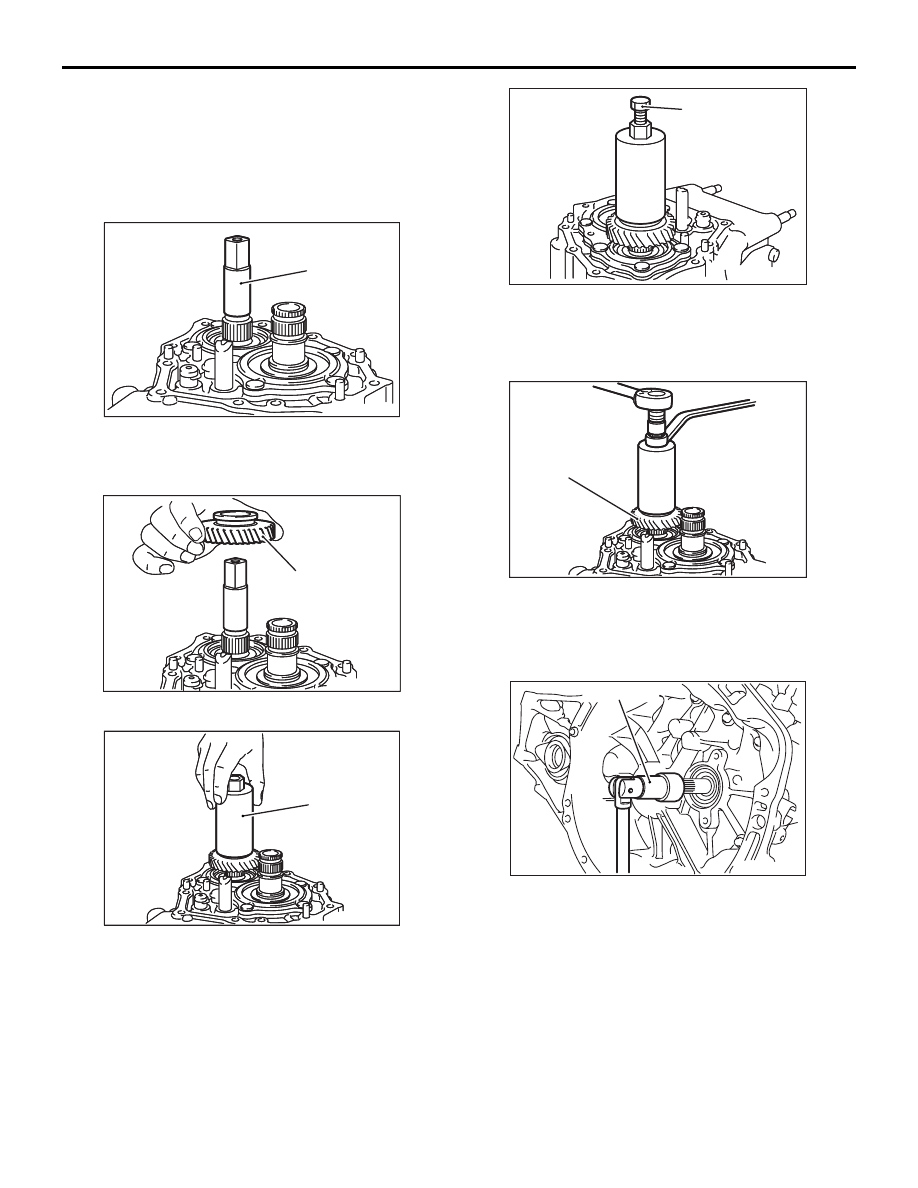

>>E<< УСТАНОВКА ШЕСТЕРНИ 5-Й
ПЕРЕДАЧИ

AK603917AC

MB992219

1. Установите специальный инструмент

«Адаптер вторичного вала» (MB992219), чтобы
он коснулся края вторичного вала.

AC

шестерня 5-й

передачи

AB

AK603918

2. Установите шестерню 5-й передачи.

AK603919AC

MB992216

3. Установите специальный инструмент

«Монтажное приспособление» (MB992216) на
верхнюю часть шестерни 5-й передачи.

Центровочный

болт

AC

AK603920

4. Установите центральный болт из комплекта

специального инструмента «Монтажное
приспособление» (MB992216) как показано на
рисунке.

шестерня 5-й

передачи

AC

AK603921

5. Запрессуйте шестерню 5-й передачи как

показано на рисунке.

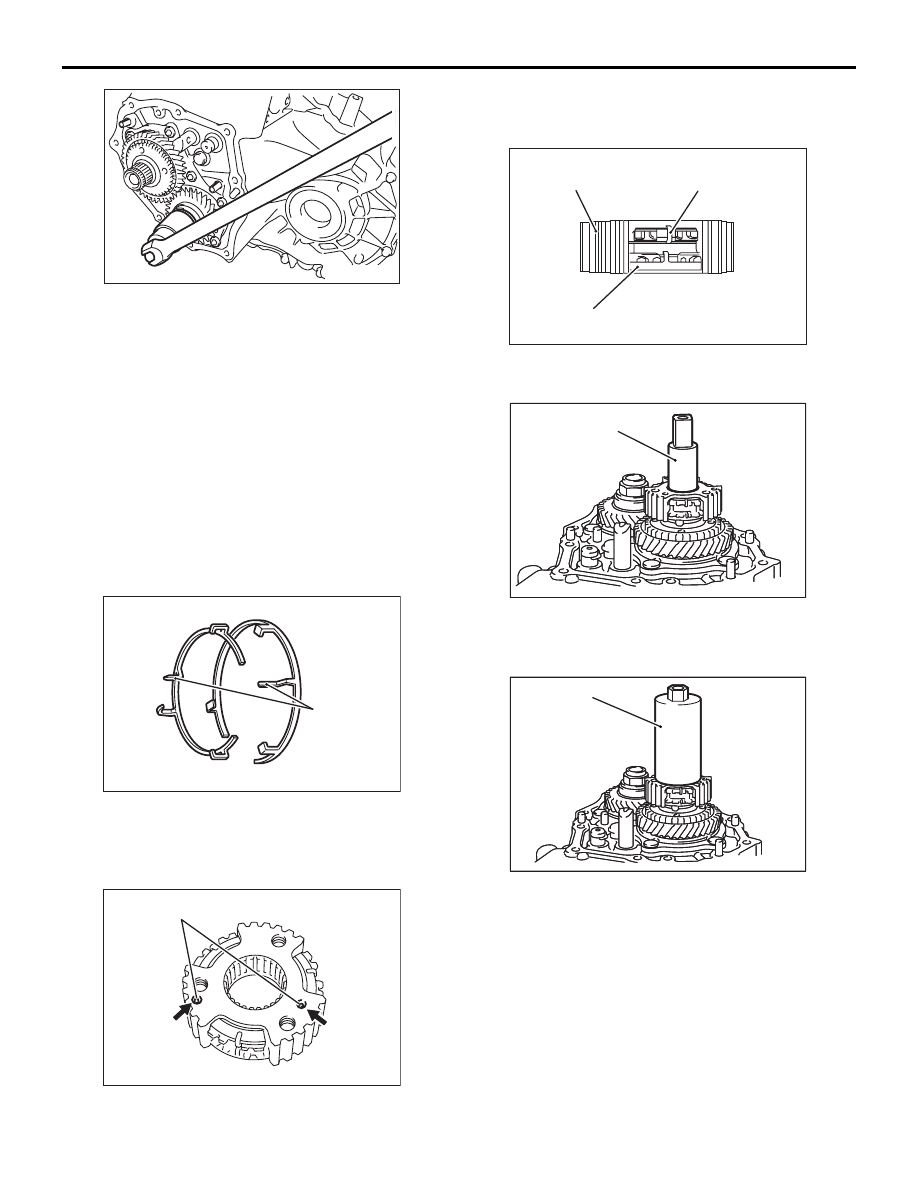

>>F<< УСТАНОВКА ГАЙКИ С ФЛАНЦЕМ

AK603186AD

MD998802

1. С помощью специального инструмента

«Держатель ведущего вала» (MD998802)
заблокируйте ведущий вал.

AK603188

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-19

2. Установите гайку с фланцем из узла

вторичного вала.

3. Затяните гайку фланца до рекомендованного

момента.

Момент затяжки: 123

± 36,9 Нм

4. Закрепите гайку с фланцем.

>>G<< УСТАНОВКА КОЛЬЦА
СИНХРОНИЗАТОРА В СБОРЕ,
ПРУЖИНЫ СИНХРОНИЗАТОРА № 3 (A),
ПРУЖИНЫ СИНХРОНИЗАТОРА № 3 (B)
И СТУПИЦЫ МУФТЫ
СИНХРОНИЗАТОРА № 3

Выступ

пружины

AC

AK603195

1. Установите пружины синхронизатора № 3 на

кольцо синхронизатора в сборе, удерживая
выступы пружин в указанном на рисунке
положении.

AD

Пружина

синхронизатора

AK603187

2. Убедитесь, что выступы пружин

синхронизатора № 3 вошли в соответствующие
отверстия кольца синхронизатора в сборе.

Ступица

синхронизатора

№ 3

Пружина

синхронизатора

№ 3 (В)

Пружина

синхронизатора

№ 3 (А)

AC

AK603941

3. Сжав пружины, вставьте их на место в ступице

как показано на рисунке.

AK603923AC

MB992220

4. Установите специальный инструмент

«Адаптер ведущего вала» (MB992220), чтобы
он коснулся края ведущего вала.

AK603913

AB

MB992216

AC

5. Установите специальный инструмент

«Монтажное приспособление» (MB992216) на
верхнюю часть ступицы муфты
синхронизатора № 3.

AC

Центровочный

болт

AB

AK603914

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-20

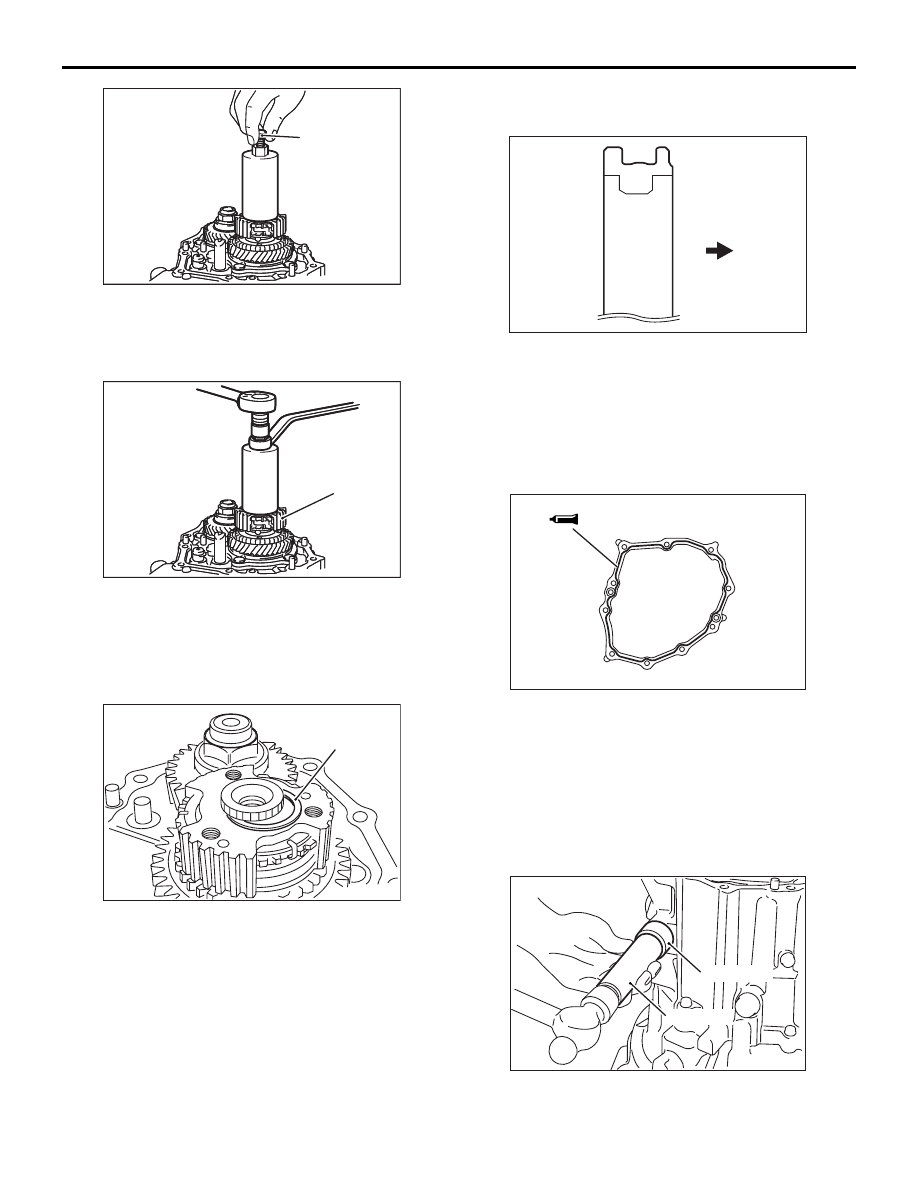

6. Установите центральный болт из комплекта

специального инструмента «Монтажное
приспособление» (MB992216) как показано на
рисунке.

AC

Ступица

синхронизатора

№ 3

AB

AK603915

7. Запрессуйте ступицу муфты синхронизатора

№ 3 как показано на рисунке.

>>H<< УСТАНОВКА УПОРНОГО
КОЛЬЦА ВАЛА

Стопорное кольцо

AC

AK603971

Подберите такое упорное кольцо вала, чтобы
зазор синхронизатора № 3 соответствовал
диапазону стандартных значений.

Стандартное значение: 0

− 0,1 мм

ПРИМЕЧАНИЕ: Пробуйте различные кольца,
постепенно уменьшая их толщину,
и установите первое кольцо, которое войдет
в ступицу.

>>I<< УСТАНОВКА ВТУЛКИ СТУПИЦЫ
СИНХРОНИЗАТОРА № 3

Направление

установки

AC

AK603194

Совместите втулку ступицы синхронизатора № 3
с узлом вилки переключения передач № 3, затем
установите втулку ступицы синхронизатора № 3
в указанном на рисунке направлении.

>>J<< УСТАНОВКА ПОДУЗЛА КРЫШКИ
КАРТЕРА КОРОБКИ ПЕРЕДАЧ

AK603192AC

Нанесите полоску герметика шириной 1,2 мм на
подузел крышки картера коробки передач как
показано на рисунке.

Рекомендованный герметик:
Номер детали по каталогу Mitsubishi
MD994421 или аналогичный

>>K<< УСТАНОВКА САЛЬНИКА

AK603704

MB992212

MB992075

AC

1. Для установки сальника используйте

специальные инструменты.

• Монтажное приспособление (MB992212)
