Mitsubishi Lancer X. Руководство - часть 281

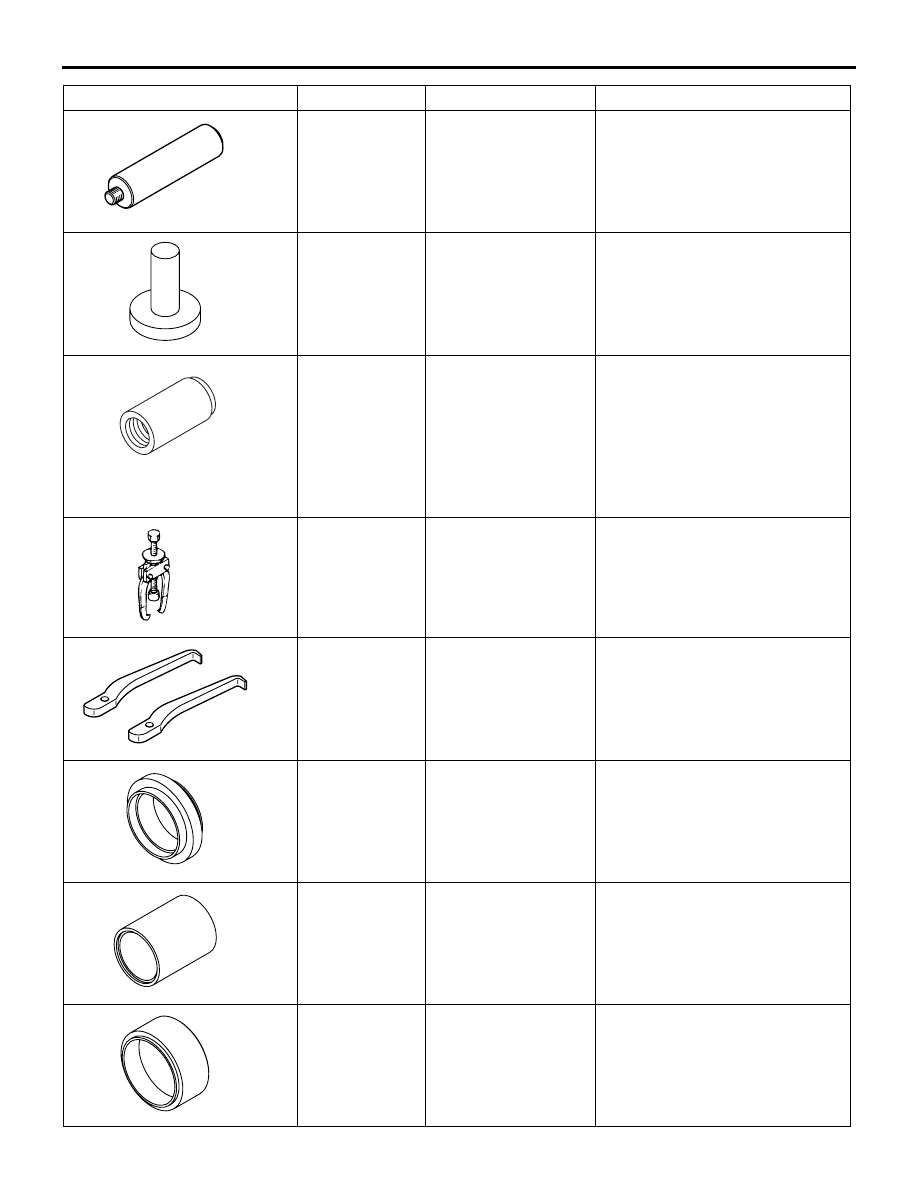

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-9

MB992075

Рукоятка

Установка сальника

MB991966

Приспособление
для установки
внешней дорожки
качения подшипника

Установка внешней дорожки
качения конического
подшипника

MB991395

Монтажное
приспособление для
переднего сальника
коленчатого вала

• Снятие внутренней дорожки

качения конического
подшипника

• Снятие ведущей шестерни

спидометра

• Снятие внешней дорожки

качения конического
подшипника

MB990810

MB990810

Съемник
подшипника полуоси

Снятие внешней дорожки
качения конического
подшипника

MD999566

Захват

Снятие внешней дорожки
качения конического
подшипника

MB992150

Приспособление
для установки
масляного
уплотнения

Установка внешней дорожки
качения конического
подшипника

MB990891

Основание втулки
задней подвески

Установка ведущей шестерни
спидометра

MB992138

Монтажное
приспособление для
установки
подшипников

Установка внешней дорожки
качения конического
подшипника

Инструмент

Номер

Название

Использование

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-10

КОРОБКА ПЕРЕДАЧ

РАЗБОРКА И СБОРКА

M1222001000955

Перед установкой

смажьте

трансмиссионным

маслом все

движущиеся

части.

17 ± 6,8 Нм

17 ± 6,8 Нм

29 ± 8,7 Нм

40 ± 16 Нм

4

5

90 ± 10 Нм

90 ± 10 Нм

7,5 ± 2,3 Нм

17 ± 6,8 Нм

50 ± 5 Нм

20 ± 8 Нм

10 ± 2 Нм

11,8 ± 3,5 Нм

11,8 ± 3,5 Нм

17

21

19

18

16

15

20

14 13 12

10

6

11

9

8

7

3

1

2

AC

AK603347

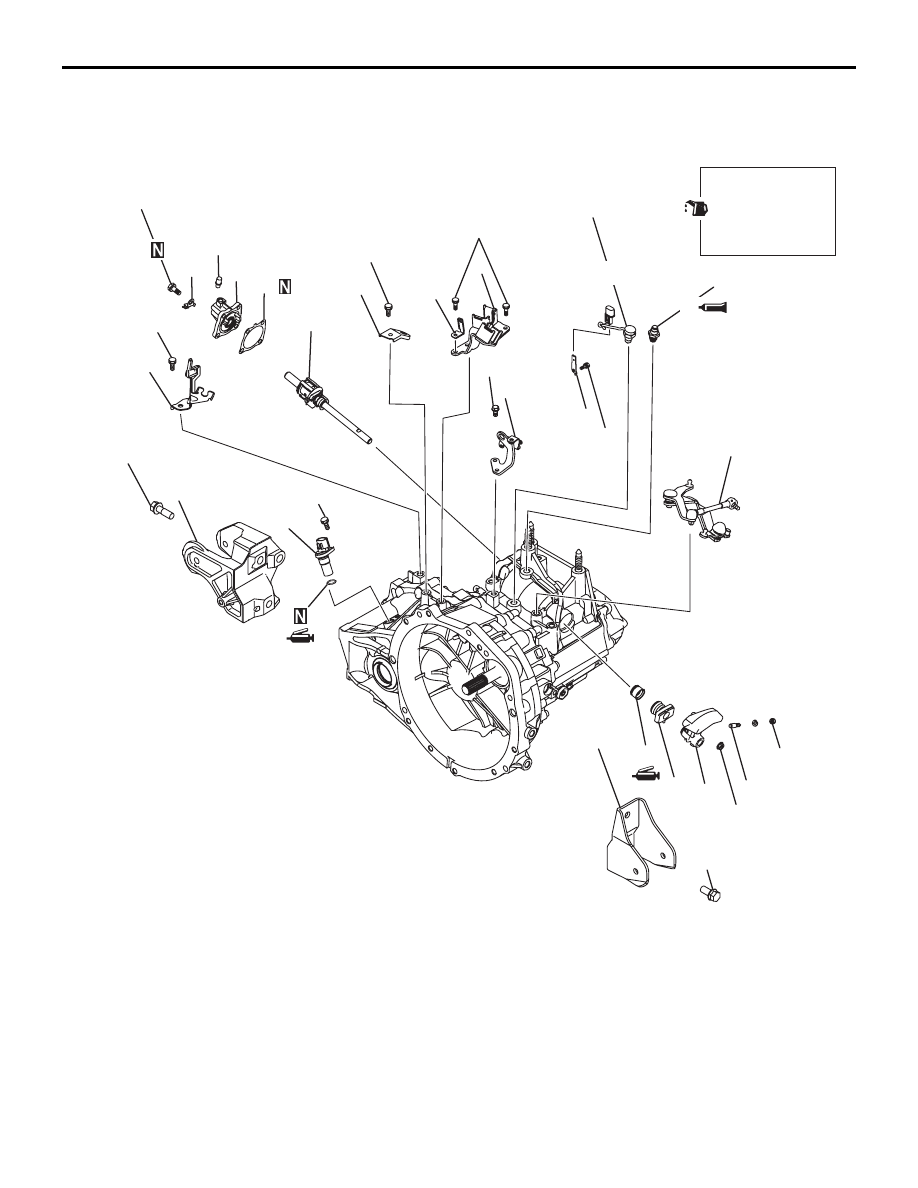

Последовательность
демонтажа

1.

Передний опорный кронштейн

2.

Задний опорный кронштейн

3.

Датчик скорости автомобиля

4.

Выключатель фонаря заднего хода
в сборе

5.

Стопорный шарик в сборе

6.

Кронштейн зажима жгута
электропроводки

7.

Кронштейн зажима жгута
электропроводки

8.

Кронштейн зажима жгута
электропроводки

9.

Кронштейн кабеля управления

10. Подвес картера коробки передач

№ 1

<<A>>

11.

Угловой рычаг селектора в сборе

12. Фиксатор рычага

Последовательность демонтажа
(Продолжение)

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-11

13. Рычаг переключения передач
14. Пыльник
15. Зажим

>>M<<

16. Сапун
17. Подузел крышки приводного вала

>>L<<

18. Прокладка рычага переключения

передач

19. Вал рычага переключения

и рычага выбора передач

>>K<<

20. Сальник
21. Кронштейн магистрали рабочей

жидкости сцепления

Последовательность демонтажа
(Продолжение)

29 ± 5,8 Нм

36

35

29

Перед установкой смажьте

трансмиссионным маслом все

движущиеся части.

38

39

37

30 ± 9 Нм

30

AC

29 ± 5,8 Нм

24 ± 4,8 Нм

123 ± 36,9 Нм

29 ± 8,7 Нм

42 ± 8,4 Нм

41

34

40

33

23

32

31

28

27 26

25

24

22

AK603528

Последовательность
демонтажа

>>J<<

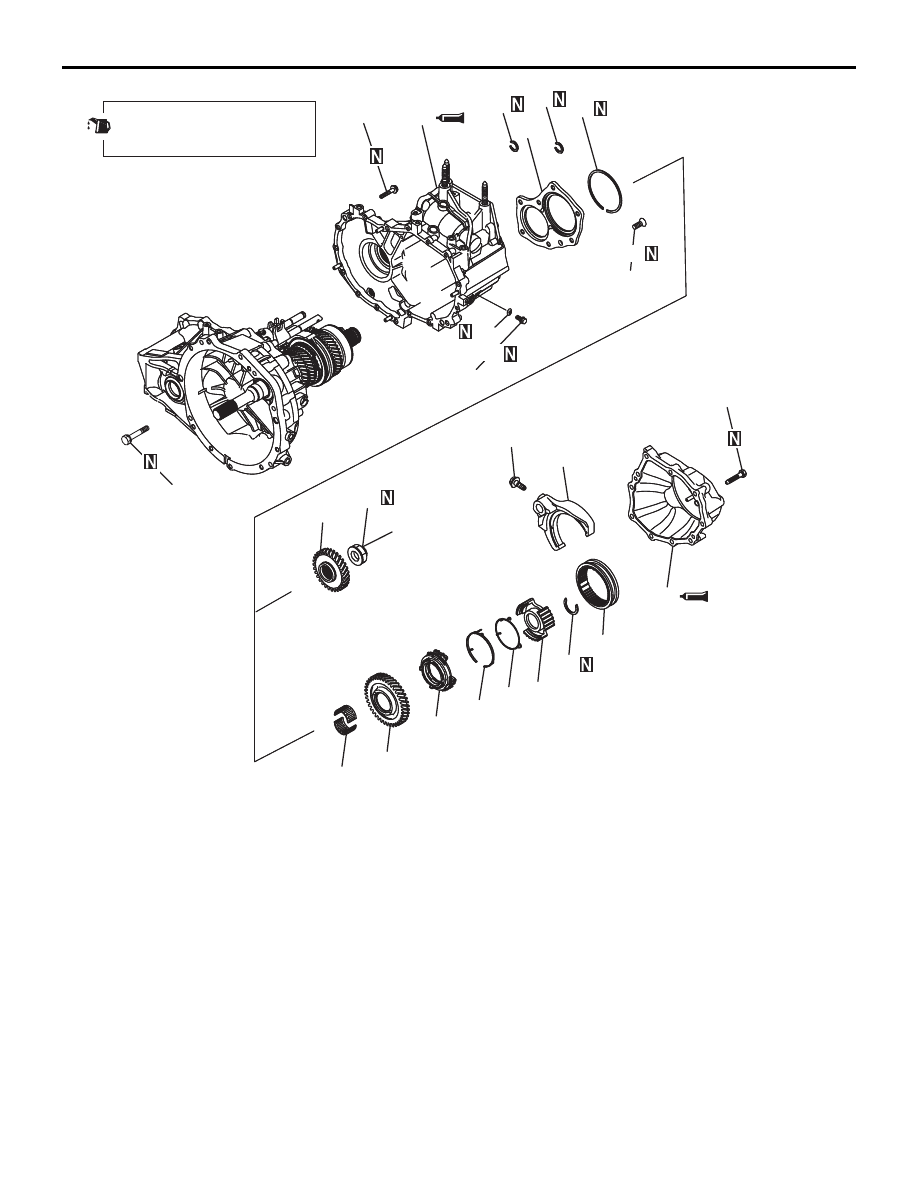

22. Подузел крышки картера коробки

передач

23. Вилка переключения передач № 3

>>I<<

24. Втулка ступицы синхронизатора

№ 3

>>H<<

25. Упорное кольцо вала

<<B>> >>G<<

26. Ступица муфты синхронизатора

№ 3

>>G<<

27. Пружина синхронизатора № 3 (А)

>>G<<

28. Пружина синхронизатора № 3 (В)

>>G<<

29. Набор колец синхронизатора № 5

<<C>> >>F<<

30. Гайка с фланцем
31. 5-я передача

32. Игольчатый подшипник

<<D>> >>E<<

33. шестерня 5-й передачи
34. Упорное кольцо вала
35. Упорное кольцо вала
36. Упорное кольцо вала
37. Крепежный болт промежуточной

шестерни заднего хода

38. Прокладка
39. Крепежный болт держателя

заднего подшипника

40. Держатель заднего подшипника

>>D<<

41. Подузел картера коробки передач

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-12

Последовательность демонтажа
(Продолжение)
