ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-29

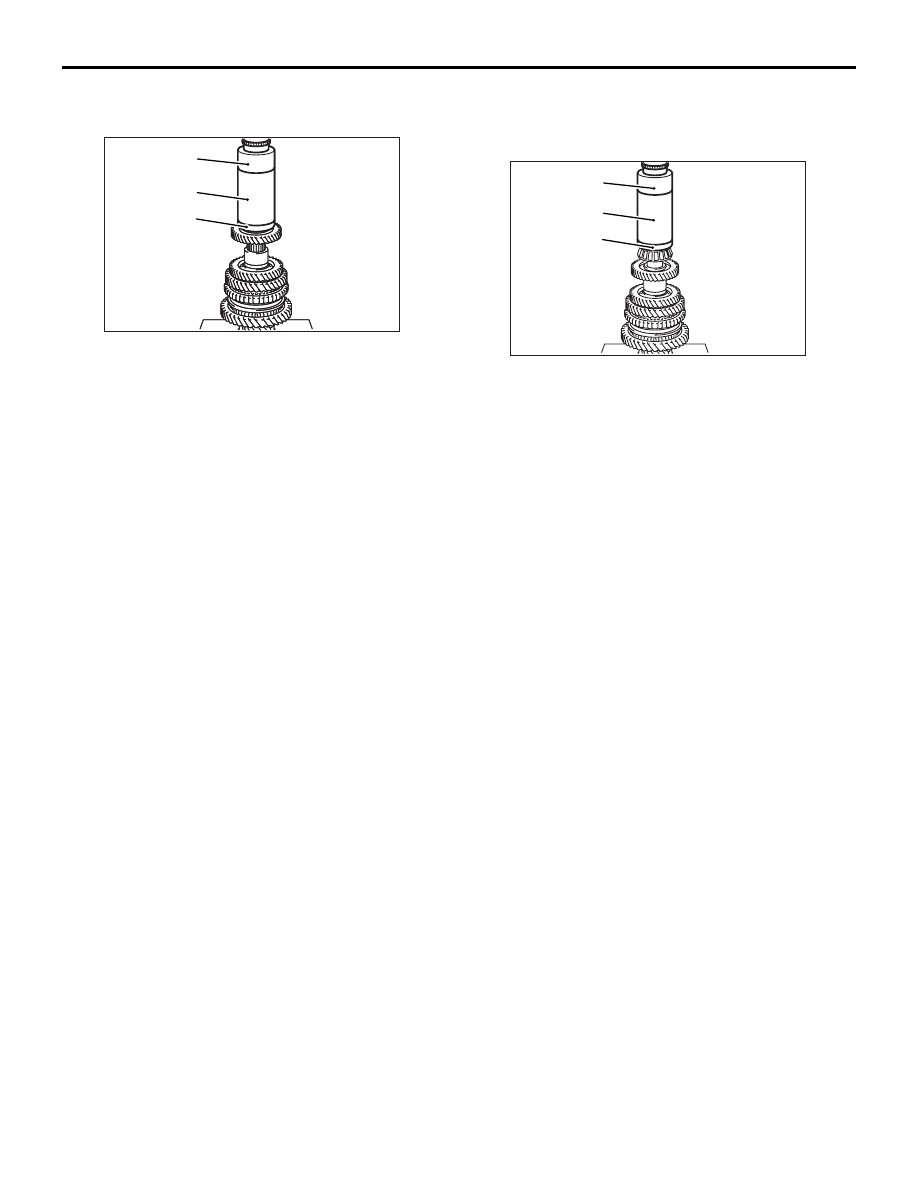

>>F<< УСТАНОВКА ШЕСТЕРНИ 4-Й
ПЕРЕДАЧИ

AK603710AC

MD998812

MD998813

MD998819

AK603710

С помощью специальных инструментов
установите шестерню 4-й передачи.

• Насадка монтажного приспособления

(MD998812)

• Монтажное приспособление-100 (MD998813)

• Адаптер монтажного приспособления

(MD998819)

>>G<< УСТАНОВКА ВНУТРЕННЕЙ
ДОРОЖКИ КАЧЕНИЯ КОНИЧЕСКОГО
ПОДШИПНИКА

AK603711AC

MD998812

MD998813

MD998819

С помощью специальных инструментов
установите внутреннюю дорожку качения
конического роликового шарикоподшипника.

• Насадка монтажного приспособления

(MD998812)

• Монтажное приспособление-100 (MD998813)

• Адаптер монтажного приспособления

(MD998819)

РЫЧАГ СЕЛЕКТОРА

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-30

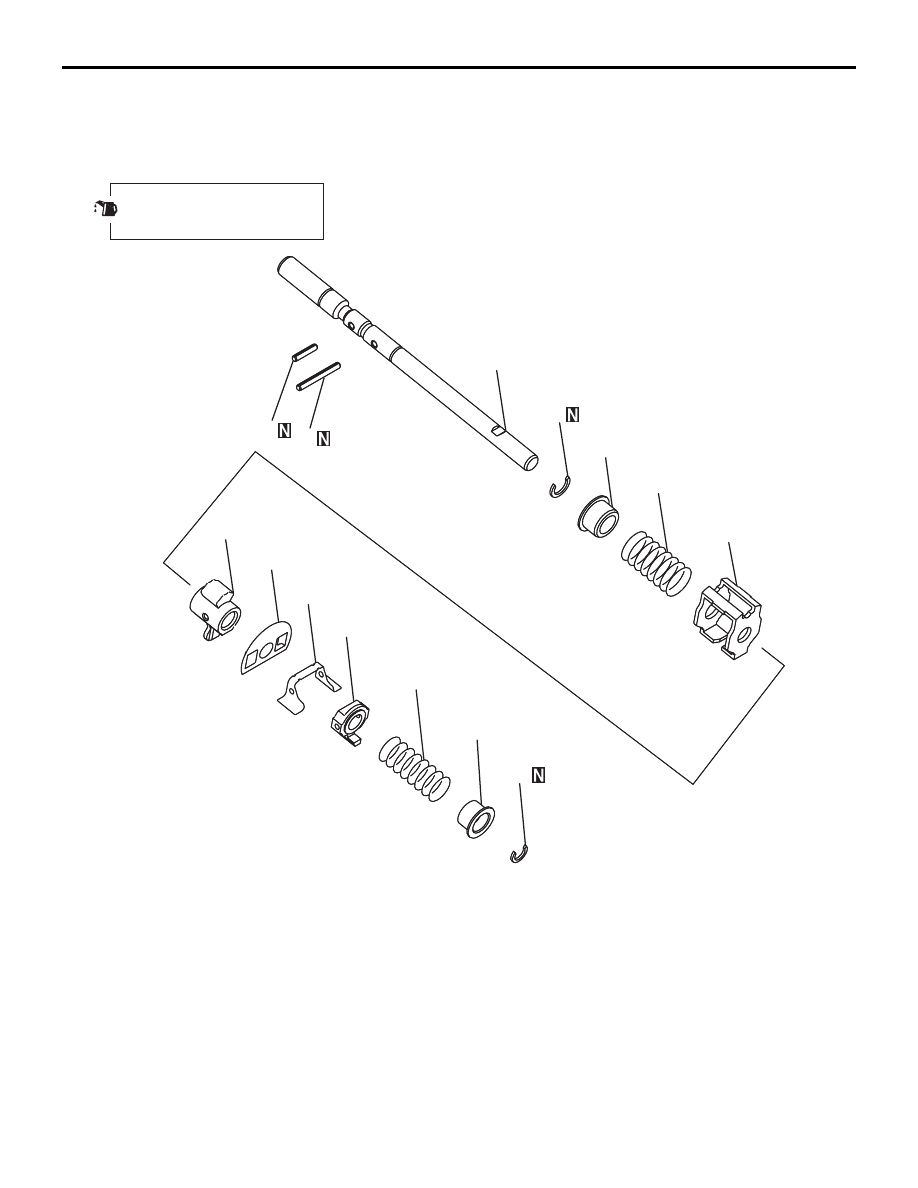

РЫЧАГ СЕЛЕКТОРА

РАЗБОРКА И СБОРКА

M1222012800267

Перед установкой смажьте

трансмиссионным маслом все

движущиеся части.

14

13

12

11

10

9

8

7

6

5

4

3

2

1

AC

AK603532

Последовательность
демонтажа

1.

Упорное кольцо вала

2.

Седло пружины выбора передач

3.

Пружина

>>B<<

4.

Разрезной пружинный фиксатор

5.

Пластина блокировки
переключения передач

6.

Внутренний рычаг переключения № 1

7.

Крышка пластины блокировки
переключения передач

>>A<<

8.

Разрезной пружинный фиксатор

9.

Экран трансмиссионного масла

10. Внутренний рычаг переключения № 2
11. Пружина
12. Седло пружины выбора передач № 2
13. Упорное кольцо вала
14. Вал рычагов переключения

и выбора передач

Последовательность
демонтажа (Продолжение)

РЫЧАГ СЕЛЕКТОРА

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-31

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ СБОРКЕ

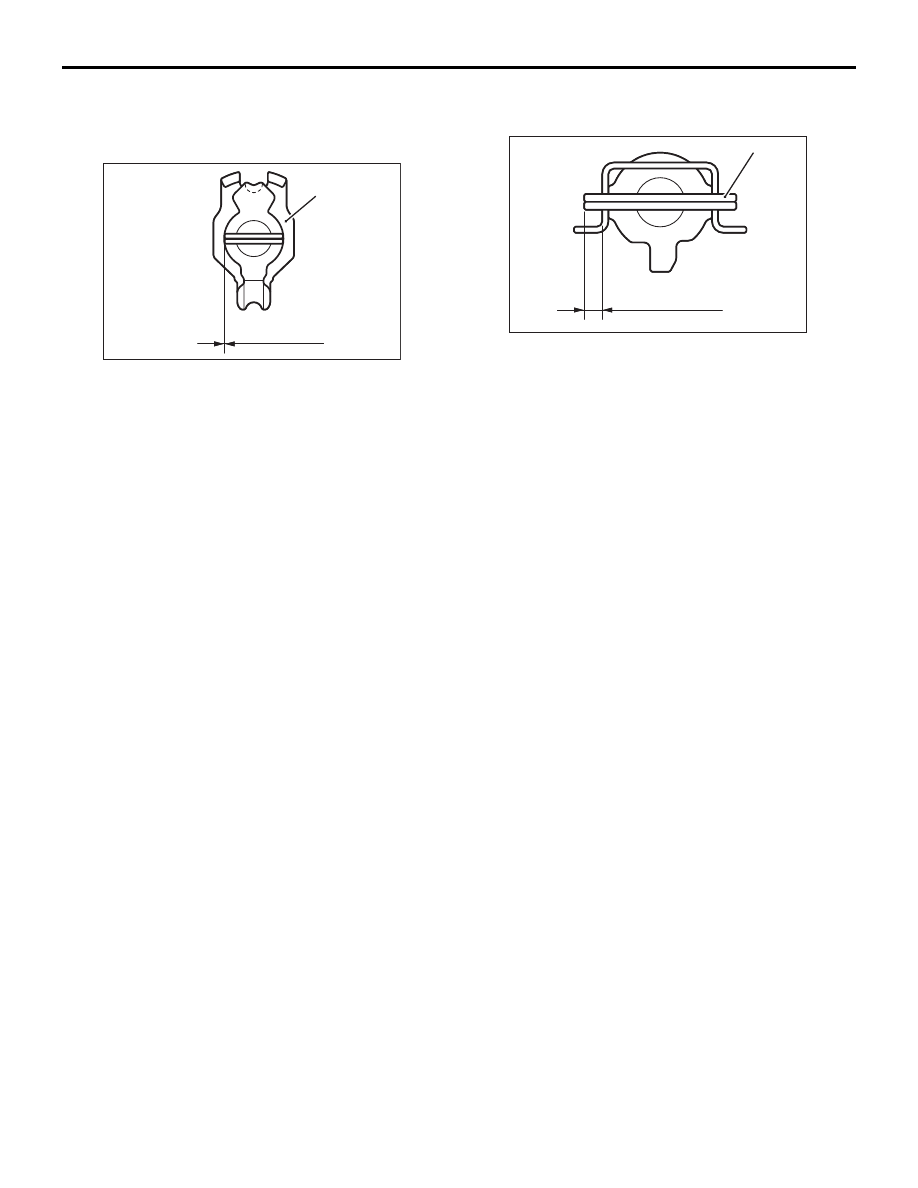

>>A<< УСТАНОВКА РАЗРЕЗНОГО
ПРУЖИННОГО ФИКСАТОРА

Разрезной

пружинный

фиксатор

0 ± 0,5 мм

AC

AK603690

Вставьте разрезной пружинный фиксатор
указанного размера.

>>В<< УСТАНОВКА РАЗРЕЗНОГО
ПРУЖИННОГО ФИКСАТОРА

Разрезной пружинный фиксатор

6,3 ± 0,5 мм

AC

AK603691

Вставьте разрезной пружинный фиксатор
указанного размера.

КАРТЕР СЦЕПЛЕНИЯ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

22B-32

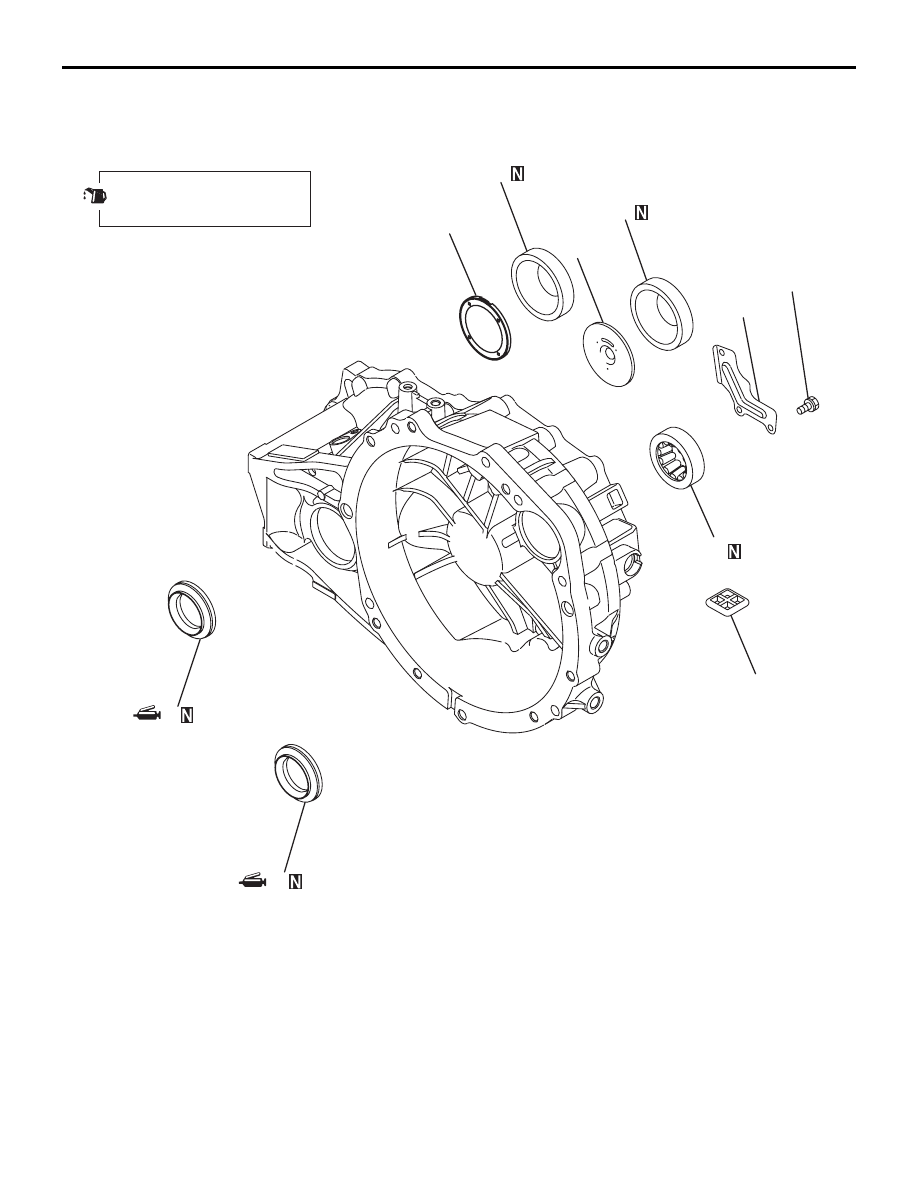

КАРТЕР СЦЕПЛЕНИЯ

РАЗБОРКА И СБОРКА

M1222003700488

Перед установкой смажьте

трансмиссионным маслом все

движущиеся части.

5

7

7,0 ± 2,8 Нм

9

8

6

4

3

2

1

AC

AK603533

Последовательность
демонтажа

1.

Принимающее устройство
картера коробки передач

2.

Магнит

<<A>>

>>G<<

3.

Цилиндрический роликовый
подшипник (внешняя дорожка
качения)

<<B>>

>>F<<

4.

Внешняя дорожка качения
конического роликового
подшипника

>>E<<

5.

Крышка вторичного вала

<<C>>

>>D<<

6.

Внешняя дорожка качения
конического роликового
подшипника

>>C<<

7.

Экран масла в консоли

>>B<<

8.

Сальник

>>A<<

9.

Сальник

Последовательность
демонтажа (Продолжение)
