21B-1

ГРУППА 21B

КАПИТАЛЬНЫЙ

РЕМОНТ

СЦЕПЛЕНИЯ

СОДЕРЖАНИЕ

ОБЩИЕ СПЕЦИФИКАЦИИ . . . . . . .

21B-2

СЕРВИСНЫЕ СПЕЦИФИКАЦИИ  . .

21B-2

СПЕЦИФИКАЦИИ МОМЕНТОВ



ЗАТЯЖКИ  . . . . . . . . . . . . . . . . . . . . .

21B-2

СМАЗОЧНЫЕ МАТЕРИАЛЫ . . . . . .

21B-2

СЦЕПЛЕНИЕ . . . . . . . . . . . . . . . . . . .

21B-3

РАЗБОРКА И СБОРКА  . . . . . . . . . . . . . . .

21B-3

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

21B-4

ОБЩИЕ СПЕЦИФИКАЦИИ

КАПИТАЛЬНЫЙ РЕМОНТ СЦЕПЛЕНИЯ

21B-2

ОБЩИЕ СПЕЦИФИКАЦИИ

M1212000200814

Элемент

Спецификация

Тип работы сцепления

Гидравлическое

Тип диска сцепления

Сухое, однодисковое

Размер диска сцепления (наружный диаметр х
внутренний диаметр, мм)

225 x 155

Тип корзины сцепления

Тип диафрагменной пружины

Нагрузка корзины сцепления N

4 320

± 350

СЕРВИСНЫЕ СПЕЦИФИКАЦИИ

M1212000300479

Элемент

Предел

Разность высот диафрагменной пружины, мм

0,5

Заглубление заклепок на лицевой стороне диска
сцепления, мм

Минимум 0,3

СПЕЦИФИКАЦИИ МОМЕНТОВ ЗАТЯЖКИ

M1212001800648

Элемент

Спецификация

Болт корзины сцепления

18

± 3 Нм

Крепежный болт рабочего цилиндра

10

± 2 Нм

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1212000400539

Элемент

Рекомендованная смазка

Рабочая жидкость сцепления

Тормозная жидкость DOT 3 или DOT 4

Шлицы диска сцепления

Номер детали по каталогу Mitsubishi
0101011 или аналогичный

СЦЕПЛЕНИЕ

КАПИТАЛЬНЫЙ РЕМОНТ СЦЕПЛЕНИЯ

21B-3

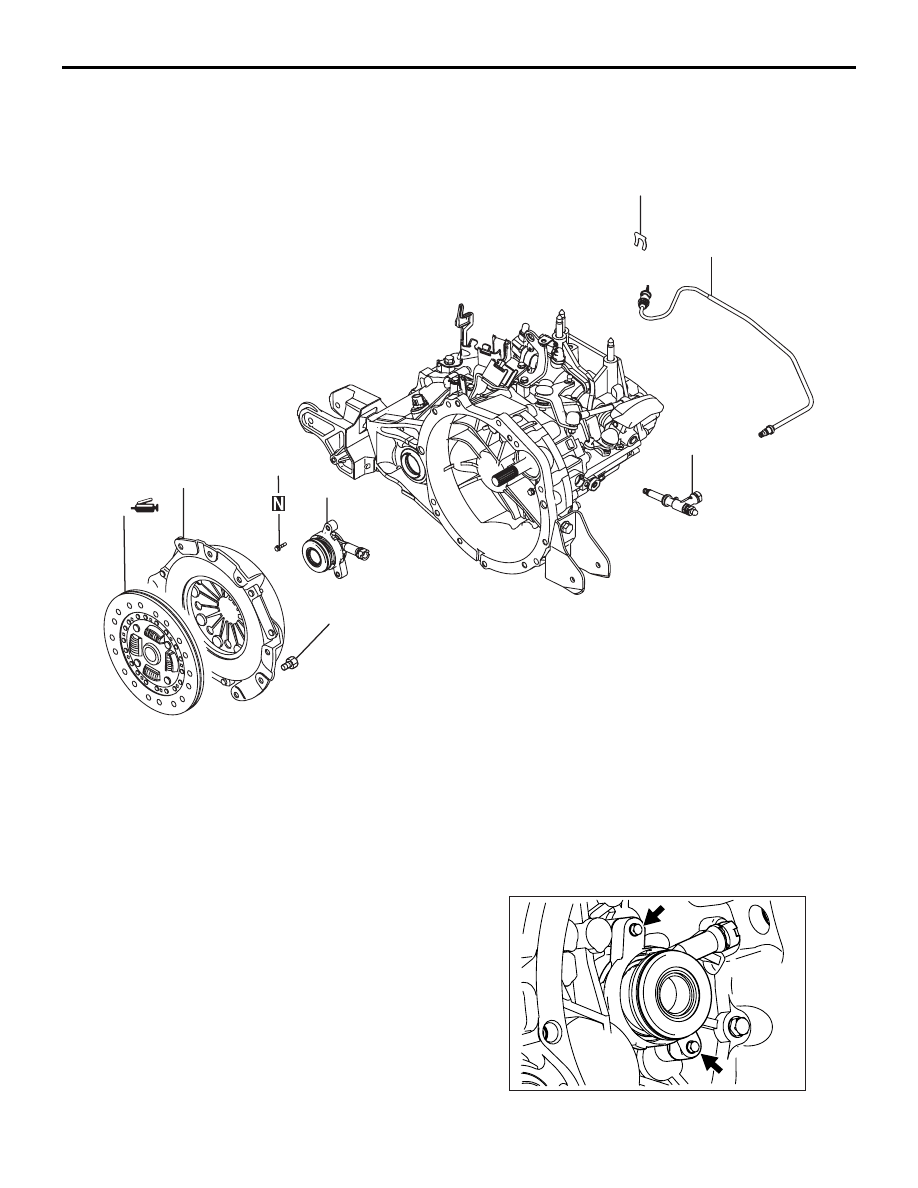

СЦЕПЛЕНИЕ

РАЗБОРКА И СБОРКА

M1212001000824

4

5

AB

18 ± 3 Нм

1

2

10 ± 2 Нм

6

3

AK605047

Последовательность
демонтажа

1.

Корзина сцепления

2.

Диск сцепления

3.

Фиксатор шланга

4.

Патрубок сцепления

>>

A

<< 5.

Адаптер рабочего цилиндра

>>

A

<< 6.

Рабочий цилиндр

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< УСТАНОВКА РАБОЧЕГО
ЦИЛИНДРА/АДАПТЕРА РАБОЧЕГО
ЦИЛИНДРА

AK603605AC

1. После установки рабочего цилиндра на картер

коробки передач слегка заверните болт фланца.

AB

Канавка

AK605048

СЦЕПЛЕНИЕ

КАПИТАЛЬНЫЙ РЕМОНТ СЦЕПЛЕНИЯ

21B-4

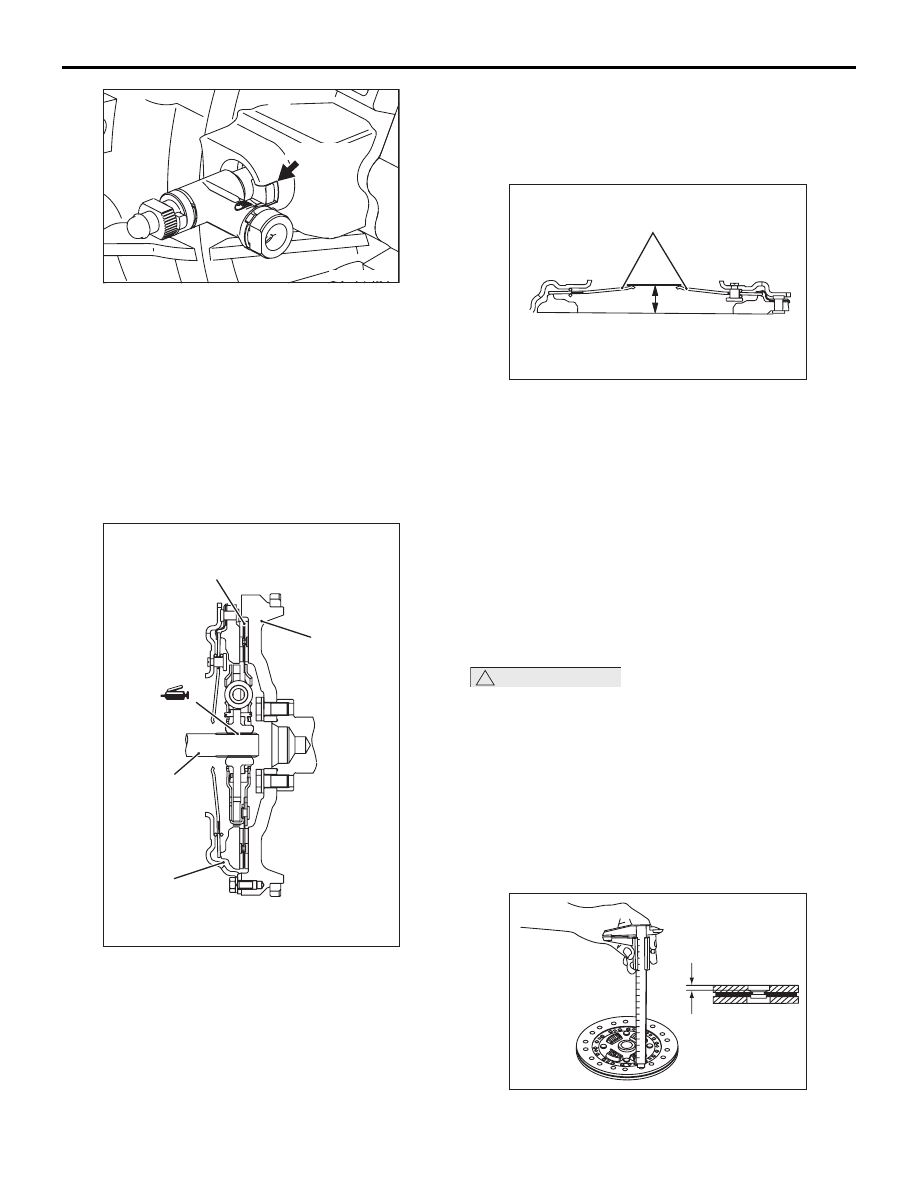

2. Установите адаптер рабочего цилиндра на

рабочий цилиндр.
ПРИМЕЧАНИЕ: Вставьте в паз на картере
коробки передач.

3. Затяните болт фланца до рекомендованного

момента.

Момент затяжки: 10

± 2 Нм

>>B<< УСТАНОВКА ДИСКА
СЦЕПЛЕНИЯ И КОРЗИНЫ СЦЕПЛЕНИЯ

Маховик

Диск сцепления

Универсальный

инструмент

Корзина

сцепления

AD

AK603620

1. Нанесите консистентную смазку Mitsubishi на

шлицы диска сцепления и равномерно
распределите ее по шлицам с помощью щетки.

Рекомендованная смазка:
Номер детали по каталогу Mitsubishi
0101011 или аналогичный

2. Для позиционирования диска сцепления на

маховике используйте универсальный
инструмент.

3. Установите корзину сцепления на маховик.

ОСМОТР

M1212001100478

КОРЗИНА СЦЕПЛЕНИЯ

Пружина диафрагмы

AC

AK603621

1. Проверьте края диафрагменной пружины на

предмет износа и неравномерной высоты.
Замените пружину, если имеются признаки
износа или разность высот превышает
допустимые пределы.

Предел: 0,5 мм

2. Проверьте поверхность нажимного диска на

предмет износа, трещин и изменения цвета.

3. Проверьте надежность фиксации заклепок.

Если имеется люфт, замените весь комплект
сцепления.

ДИСК СЦЕПЛЕНИЯ

!

ОСТОРОЖНО

Не протирайте диск сцепления чистящими
растворами.
1. Проверьте лицевую поверхность на предмет

ослабленных заклепок, неравномерного
прижима, следов заклинивания, отложений
масел и смазок. Если имеются дефекты,
замените весь комплект сцепления.
ПРИМЕЧАНИЕ: В случае загрязнения смазкой
или маслом установите источник
загрязнения и устраните течь.

AC

Заглубление

заклепок

AK400613
