ПОДУЗЕЛ РЕДУКТОРА

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-49

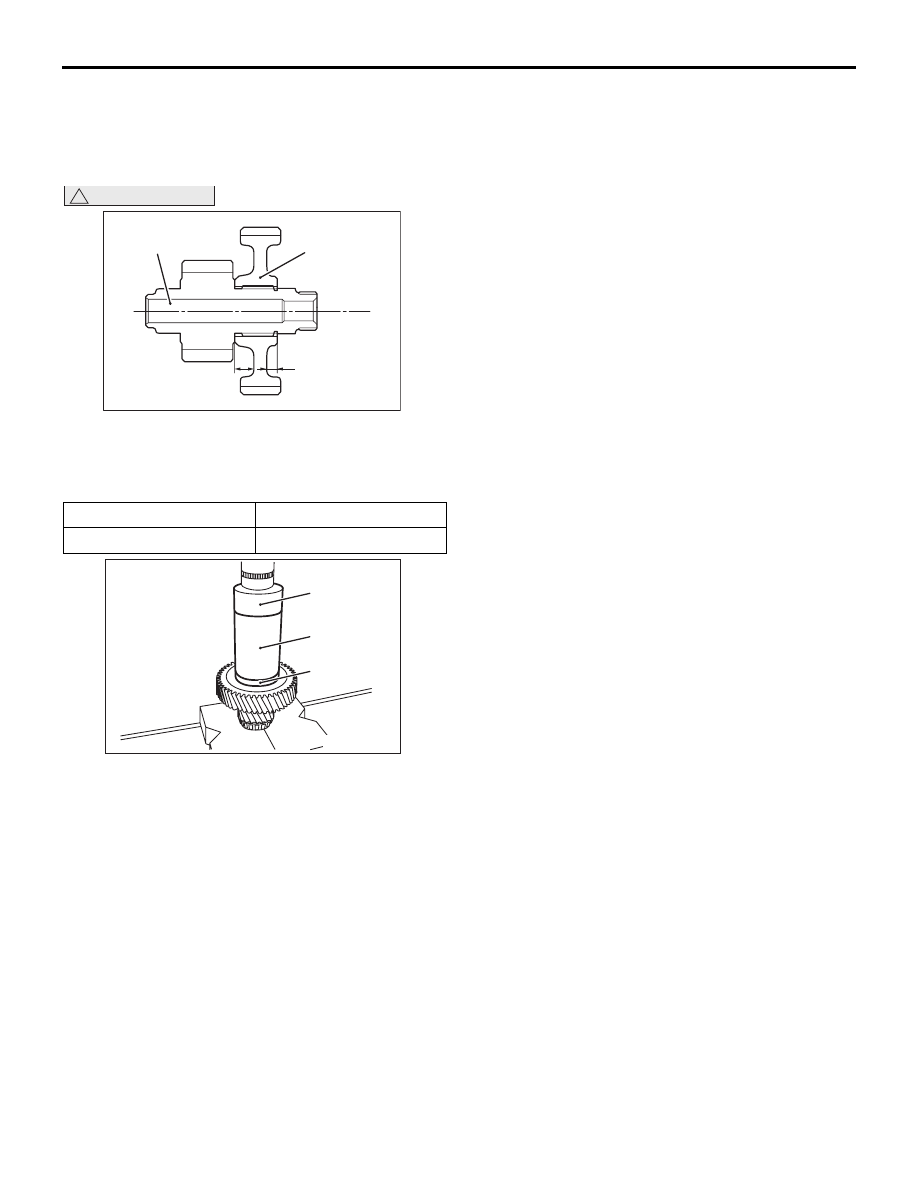

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ СБОРКЕ
>>A<< ВЕДУЩАЯ ШЕСТЕРНЯ
РЕДУКТОРА / ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ

!

ОСТОРОЖНО

При закреплении промежуточной шестерни на
ведущей шестерне редуктора убедитесь, что
участок А ступицы обращен к ведущей
шестерне редуктора.

С помощью специальных инструментов
закрепите промежуточную шестерню на ведущей
шестерне редуктора.

• Насадка монтажного приспособления

(MD998812)

• Монтажное приспособление-100 (MD998813)

• Адаптер монтажного приспособления

(MD998819)

Участок А ступицы

Длинный

Участок В ступицы

Короткий

Ведущая шестерня

редуктора

B

A

AC

Промежуточная

шестерня

AK503080

AK503032AC

MD998812

MD998813

MD998819

ДИФФЕРЕНЦИАЛ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-50

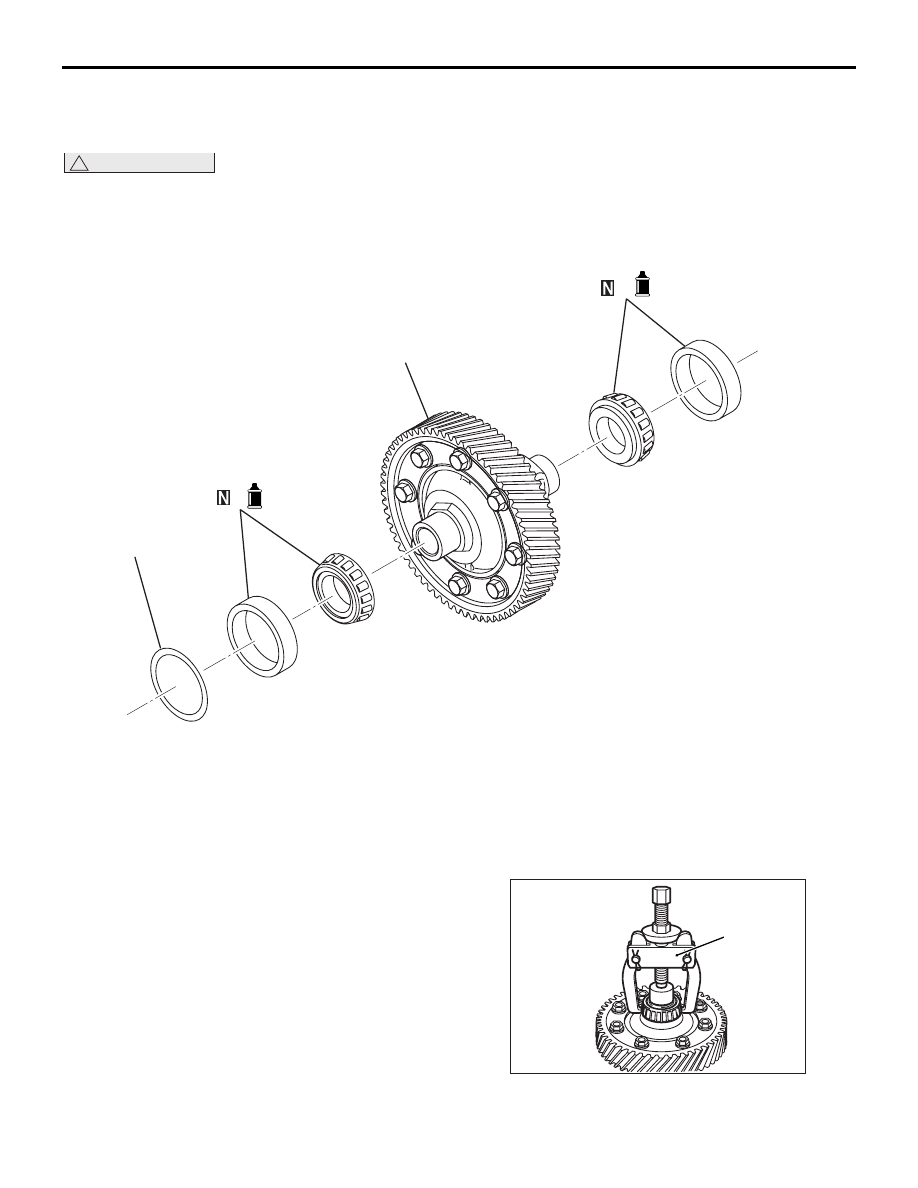

ДИФФЕРЕНЦИАЛ

РАЗБОРКА И СБОРКА

M1233213000206

!

ОСТОРОЖНО

Описание условных знаков, содержащихся на схемах и чертежах, приведено в разделе «КАК
ПОЛЬЗОВАТЬСЯ ДАННЫМ РУКОВОДСТВОМ».

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
РАЗБОРКЕ
<<A>> СНЯТИЕ ПОДШИПНИКА
ПОЛУОСИ ДИФФЕРЕНЦИАЛА

AK502984

2

3

1

4

AC

Последовательность
разборки

<<A>>

>>B<<

1.

Подшипник полуоси
дифференциала

<<B>>

>>A<<

2.

Подшипник полуоси
дифференциала

3.

Подузел дифференциала

4.

Регулировочная прокладка

AK502848AC

MB990810

ДИФФЕРЕНЦИАЛ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-51

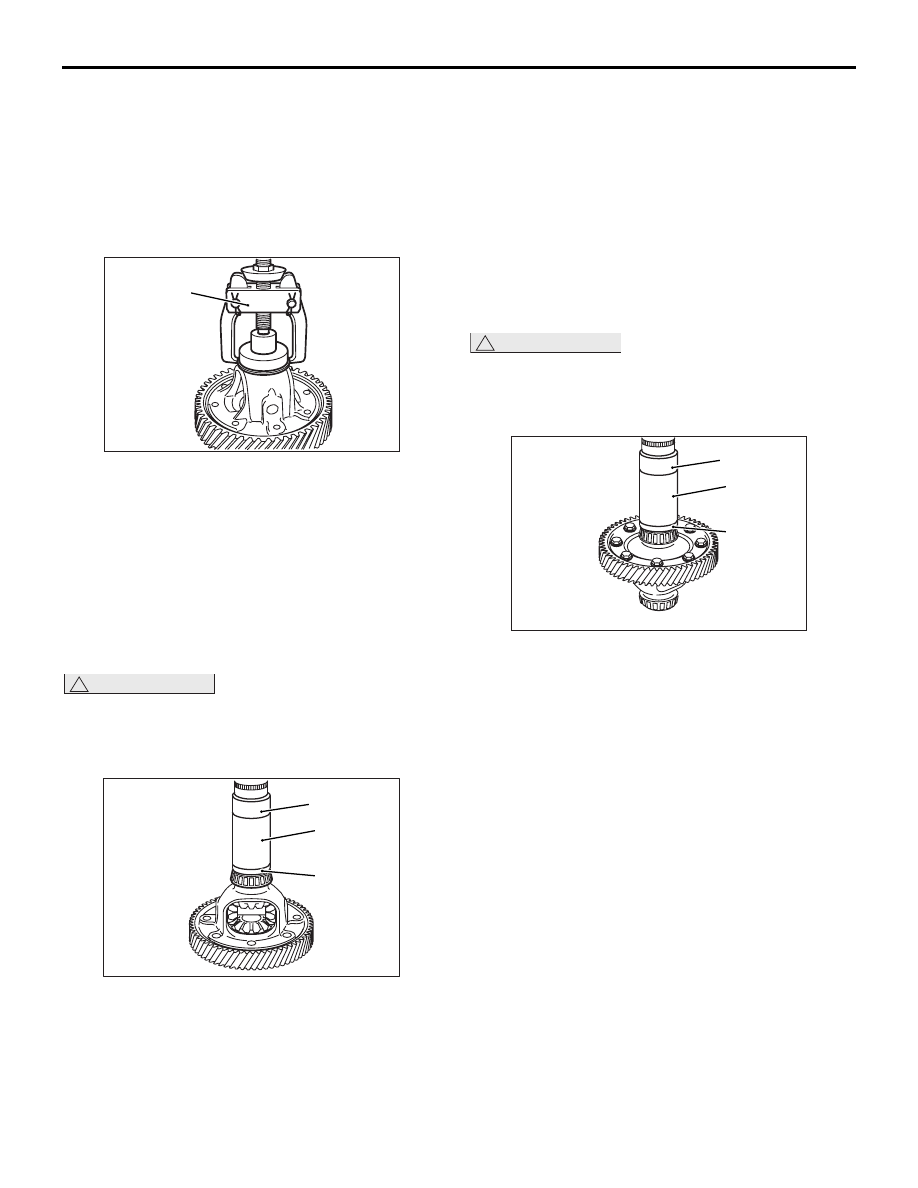

С помощью специального инструмента «Съемник
подшипника полуоси» (MB990810) снимите
внутреннюю дорожку качения подшипника
полуоси дифференциала (со стороны картера
коробки передач) с подузла дифференциала.

<<В>> СНЯТИЕ ПОДШИПНИКА
ПОЛУОСИ ДИФФЕРЕНЦИАЛА

С помощью специального инструмента «Съемник
подшипника полуоси» (MB990810) снимите
внутреннюю дорожку качения подшипника
полуоси дифференциала (со стороны картера
гидротрансформатора) с подузла
дифференциала.

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ СБОРКЕ
>>A<< УСТАНОВКА ПОДШИПНИКА
ПОЛУОСИ ДИФФЕРЕНЦИАЛА

!

ОСТОРОЖНО

• Запрещается использовать внутреннюю

дорожку качения повторно.

• Заменяйте внутреннюю дорожку качения

вместе с внешней.

С помощью специального инструмента
установите внутреннюю дорожку качения
подшипника редуктора (со стороны картера
гидротрансформатора) на подузел редуктора.

• Насадка монтажного приспособления

(MD998812)

• Монтажное приспособление-100 (MD998813)

• Адаптер монтажного приспособления

(MD998823)

>>B<< УСТАНОВКА ПОДШИПНИКА
РЕДУКТОРА

!

ОСТОРОЖНО

• Запрещается использовать внутреннюю

дорожку качения повторно.

• Заменяйте внутреннюю дорожку качения

вместе с внешней.

С помощью специальных инструментов
установите внутреннюю дорожку качения
подшипника редуктора (со стороны картера
коробки передач) на подузел редуктора.

• Насадка монтажного приспособления

(MD998812)

• Монтажное приспособление-100 (MD998813)

• Адаптер монтажного приспособления

(MD998823)

ОСМОТР

M1233200800053

ПОДУЗЕЛ ДИФФЕРЕНЦИАЛА

Измерьте диаметр запрессовываемого во
внутреннюю дорожку качения вала подузла
дифференциала и замените весь узел, если
диаметр не соответствует стандартному
значению.

Со стороны картера
гидротрансформатора:

φ 60,032 − 60,078 мм
со стороны картера коробки передач:

φ 40,026 − 40,051 мм

AK605043AB

MB990810

AK605042AB

MD998812

MD998813

MD998823

AK502845AC

MD998812

MD998813

MD998823

ПОДУЗЕЛ ДИФФЕРЕНЦИАЛА

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-52

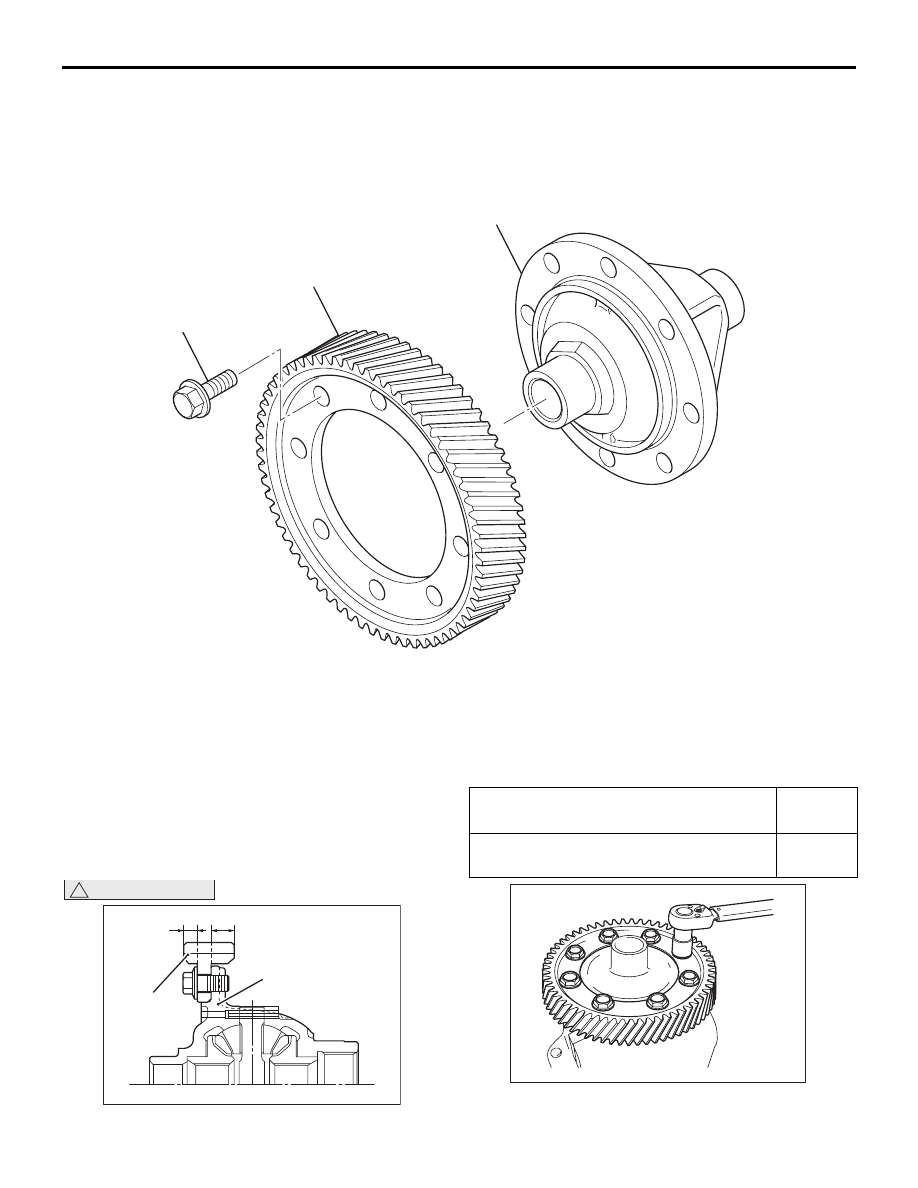

ПОДУЗЕЛ ДИФФЕРЕНЦИАЛА

СБОРКА

M1233201200065

Подузел дифференциала неразборный, он устанавливается в сборе.

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ СБОРКЕ
>>A<< УСТАНОВКА КАРТЕРА
ДИФФЕРЕНЦИАЛА/ГЛАВНОЙ
ПЕРЕДАЧИ

!

ОСТОРОЖНО

При закреплении главной передачи в картере
дифференциала убедитесь, что сторона
с большим расстоянием от края до фланца А
обращена к картеру дифференциала.

Установите главную передачу в картер
дифференциала и затяните болты до
рекомендованного момента 154 Нм.

154 Нм

2

AC

1

AK503081

Последовательность сборки

>>A<<

1.

Картер дифференциала

>>A<<

2.

Главная передача

Главная

передача

B

A

AC

Картер дифференциала

AK503083

Расстояние от края шестерни до
фланца А

Длинный

Расстояние от края шестерни до
фланца В

Короткий
