РЕДУКТОР

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-45

РЕДУКТОР

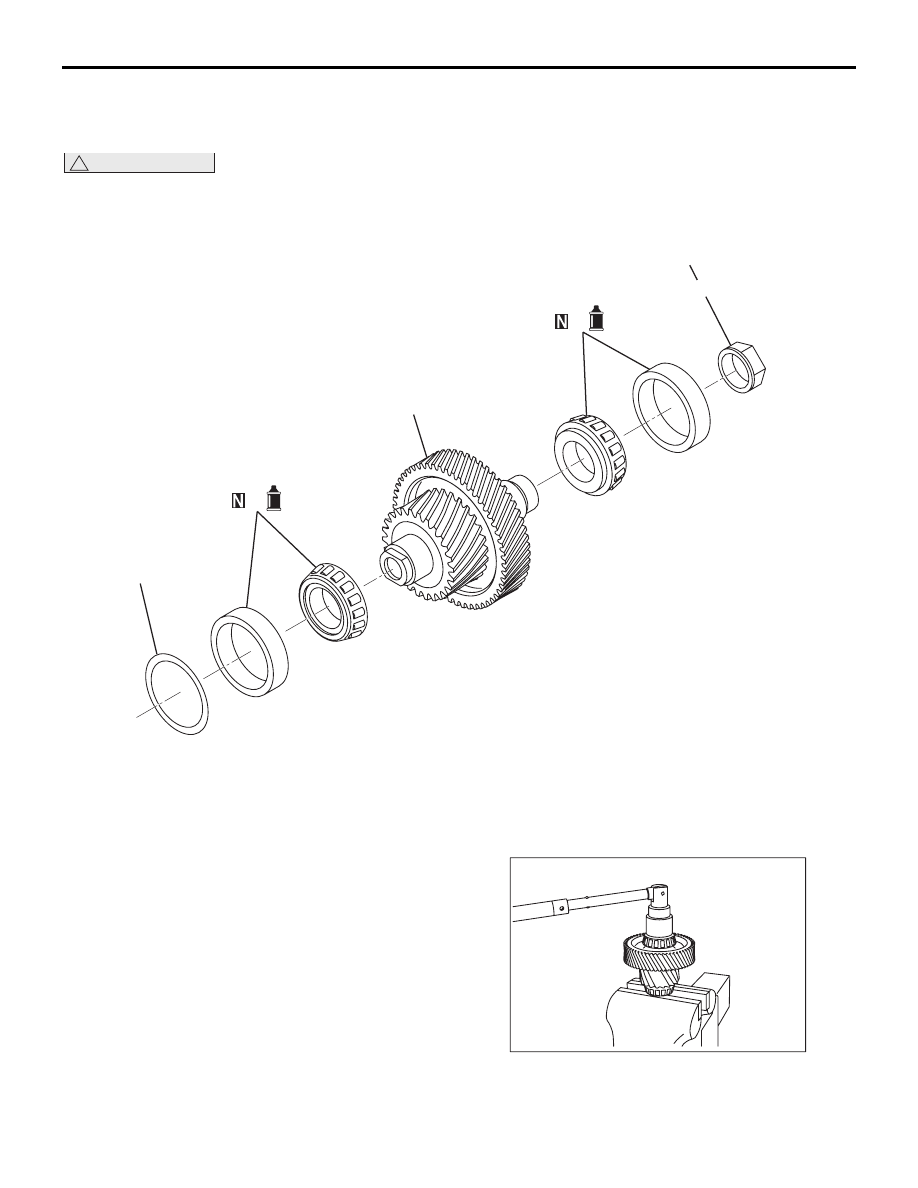

РАЗБОРКА И СБОРКА

M1233200600071

!

ОСТОРОЖНО

Описание условных знаков, содержащихся на схемах и чертежах, приведено в разделе «КАК
ПОЛЬЗОВАТЬСЯ ДАННЫМ РУКОВОДСТВОМ».

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
РАЗБОРКЕ
<<A>> СНЯТИЕ ГАЙКИ

Снимите гайку с подузла редуктора.

AC

250 Нм

5

3

4

2

1

AK502978

Последовательность
разборки

<<A>>

>>C<<

1.

Гайка

<<B>>

>>B<<

2.

Подшипник редуктора

<<C>>

>>A<<

3.

Подшипник редуктора

4.

Подузел редуктора

5.

Регулировочная прокладка

AK502979

РЕДУКТОР

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-46

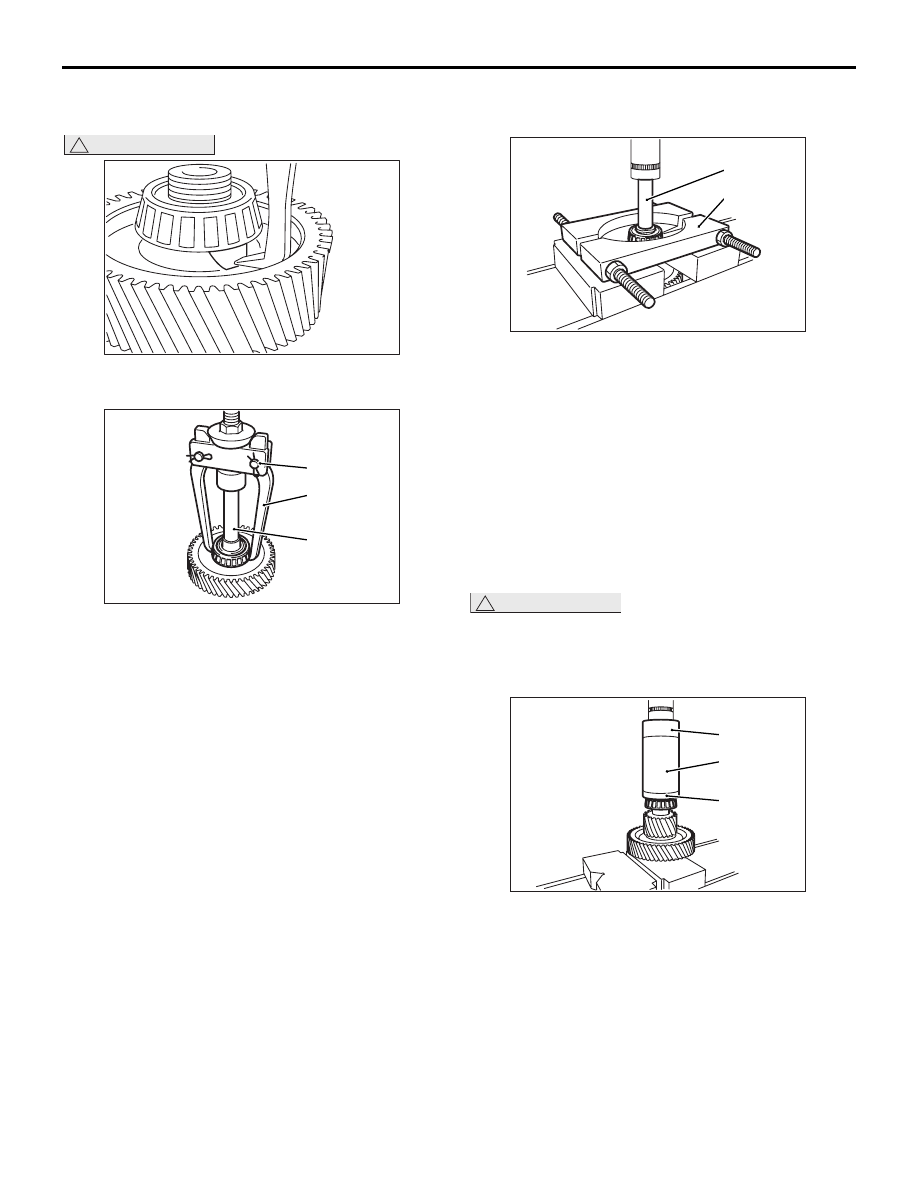

<<B>> СНЯТИЕ ПОДШИПНИКА
РЕДУКТОРА

!

ОСТОРОЖНО

Совместите выступ на специальном
инструменте как показано на рисунке.

С помощью специальных инструментов снимите
внутреннюю дорожку качения подшипника
редуктора (со стороны картера
гидротрансформатора) с подузла редуктора.

• Съемник подшипника полуоси (MB990810)

• Нижний стержень съемника (MB990947)

• Захват (MD999566)

<<С>> СНЯТИЕ ПОДШИПНИКА
РЕДУКТОРА

С помощью специальных инструментов снимите
внешнюю дорожку качения подшипника
редуктора (со стороны картера коробки передач)
с подузла редуктора.

• Стержень изолятора нижнего ролика опорной

втулки (MB990984)

• Съемник подшипников (MD998917)

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ СБОРКЕ
>>A<< УСТАНОВКА ПОДШИПНИКА
РЕДУКТОРА

!

ОСТОРОЖНО

• Запрещается использовать внутреннюю

дорожку качения повторно.

• Заменяйте внутреннюю дорожку качения

вместе с внешней.

С помощью специальных инструментов
установите внутреннюю дорожку качения
подшипника редуктора (со стороны картера
коробки передач) на подузел редуктора.

• Насадка монтажного приспособления

(MD998812)

• Монтажное приспособление-100 (MD998813)

• Адаптер монтажного приспособления

(MD998819)

AK502980

AK502839AC

MB990810

MD999566

MB990947

AK502841AC

MB990984

MD998917

AK502842AC

MD998812

MD998813

MD998819

РЕДУКТОР

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-47

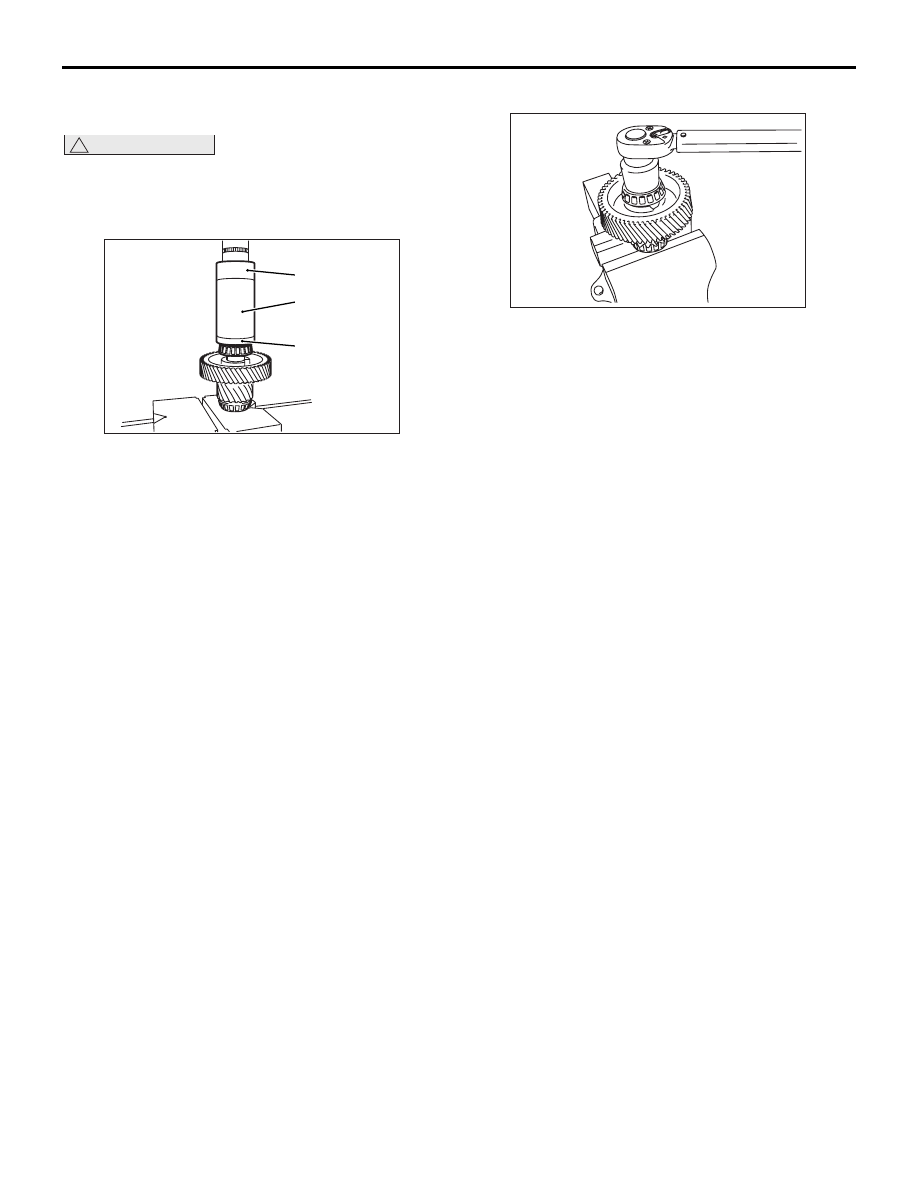

>>B<< УСТАНОВКА ПОДШИПНИКА
РЕДУКТОРА

!

ОСТОРОЖНО

• Запрещается использовать внутреннюю

дорожку качения повторно.

• Заменяйте внутреннюю дорожку качения

вместе с внешней.

С помощью специальных инструментов
установите внутреннюю дорожку качения
подшипника редуктора (со стороны картера
гидротрансформатора) на подузел редуктора.

• Насадка монтажного приспособления

(MD998812)

• Монтажное приспособление-100 (MD998813)

• Адаптер монтажного приспособления

(MD998819)

>>C<< УСТАНОВКА ГАЙКИ

Установите гайку на подузел редуктора
и затяните до рекомендованного момента
250 Нм.

ОСМОТР

M1233200700056

ПОДУЗЕЛ РЕДУКТОРА

Измерьте диаметр запрессовываемого во
внутреннюю дорожку качения вала подузла
редуктора и замените весь узел, если диаметр не
соответствует стандартному значению.

Стандартные значения

• Со стороны картера

гидротрансформатора:

φ 30,008 − 30,029 мм

• Со стороны картера коробки передач:

φ 30,008 − 30,029 мм

AK502840AC

MD998812

MD998813

MD998819

AK502982

ПОДУЗЕЛ РЕДУКТОРА

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-48

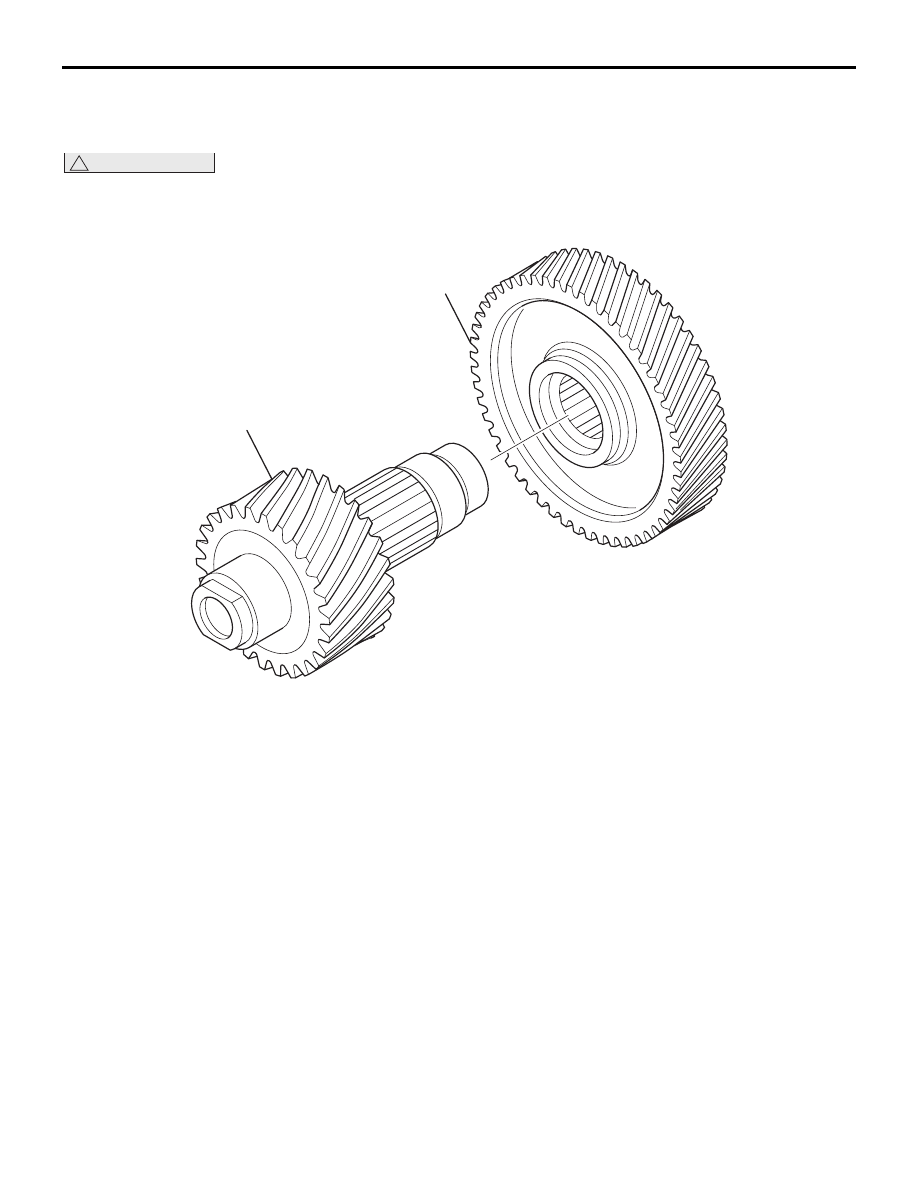

ПОДУЗЕЛ РЕДУКТОРА

СБОРКА

M1233200900061

!

ОСТОРОЖНО

Подузел редуктора неразборный, он устанавливается в сборе.

AK503079

1

AC

2

Последовательность сборки

>>A<<

1.

Промежуточная шестерня

>>A<<

2.

Ведущая шестерня редуктора
