КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-41

!

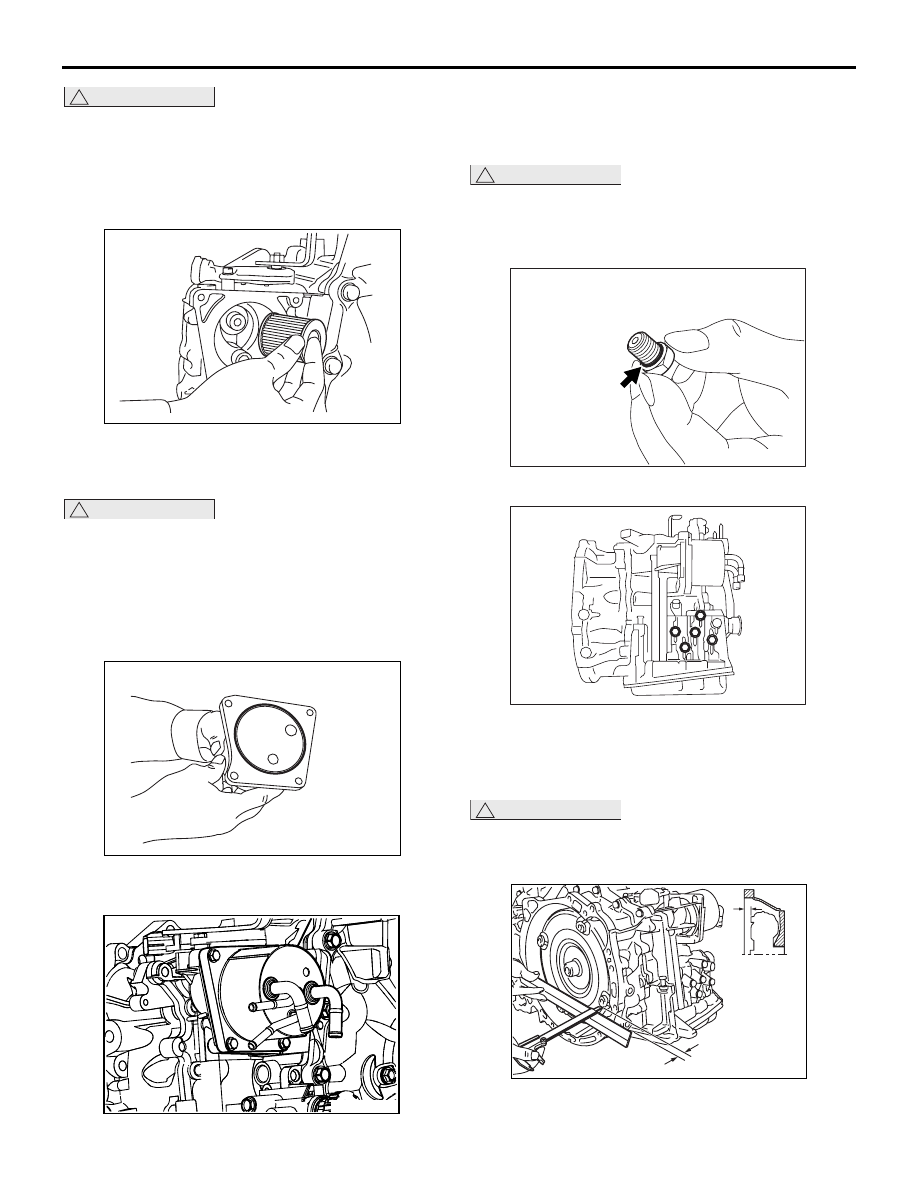

ОСТОРОЖНО

• При установке фильтра охладителя

рабочей жидкости вариатора нанесите на
него рабочую жидкость или вазелин.

• Запрещается использовать фильтр

охладителя рабочей жидкости вариатора
повторно.

66.Установите на картер коробки передач фильтр

охладителя рабочей жидкости вариатора.

!

ОСТОРОЖНО

• Запрещается использовать

уплотнительное кольцо повторно.

• При установке уплотнительного кольца

смажьте его рабочей жидкостью вариатора.

• При установке уплотнительного кольца

убедитесь, что выступ на этом кольце
вошел в паз фильтра.

67.Установите уплотнительное кольцо на фильтр

рабочей жидкости вариатора.

68.Установите охладитель рабочей жидкости на

картер коробки передач, затем затяните болты
до рекомендованного момента 4,2 Нм.

!

ОСТОРОЖНО

• Запрещается использовать

уплотнительное кольцо повторно.

• При установке уплотнительного кольца

смажьте его рабочей жидкостью вариатора.

69.Установите уплотнительное кольцо на пробку.

70.Затяните пробку в картере

гидротрансформатора до рекомендованного
момента 7,5 Нм.

!

ОСТОРОЖНО

При выполнении измерений сделайте замеры
в двух или более точках, и найдите среднее
значение.

AK502199

AK502289

AK603127

AK502774AC

AK502775

AK603131AC

A

A

МУФТА ПЕРЕДНЕГО ХОДА

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-42

71.Установите гидротрансформатор на коробку

передач и проверьте соответствие размера А
стандартному значению.

Стандартный размер А: 15,9 мм

72.Установите на коробку передач кронштейн

троса управления и шланг принудительной
вентиляции картера.

73.Установите на коробку передач

маслозаливной патрубок и масляный щуп.

74.Установите на коробку передач кронштейн

жгута проводов.

75.Установите на коробку передач передний

и задний опорные кронштейны.

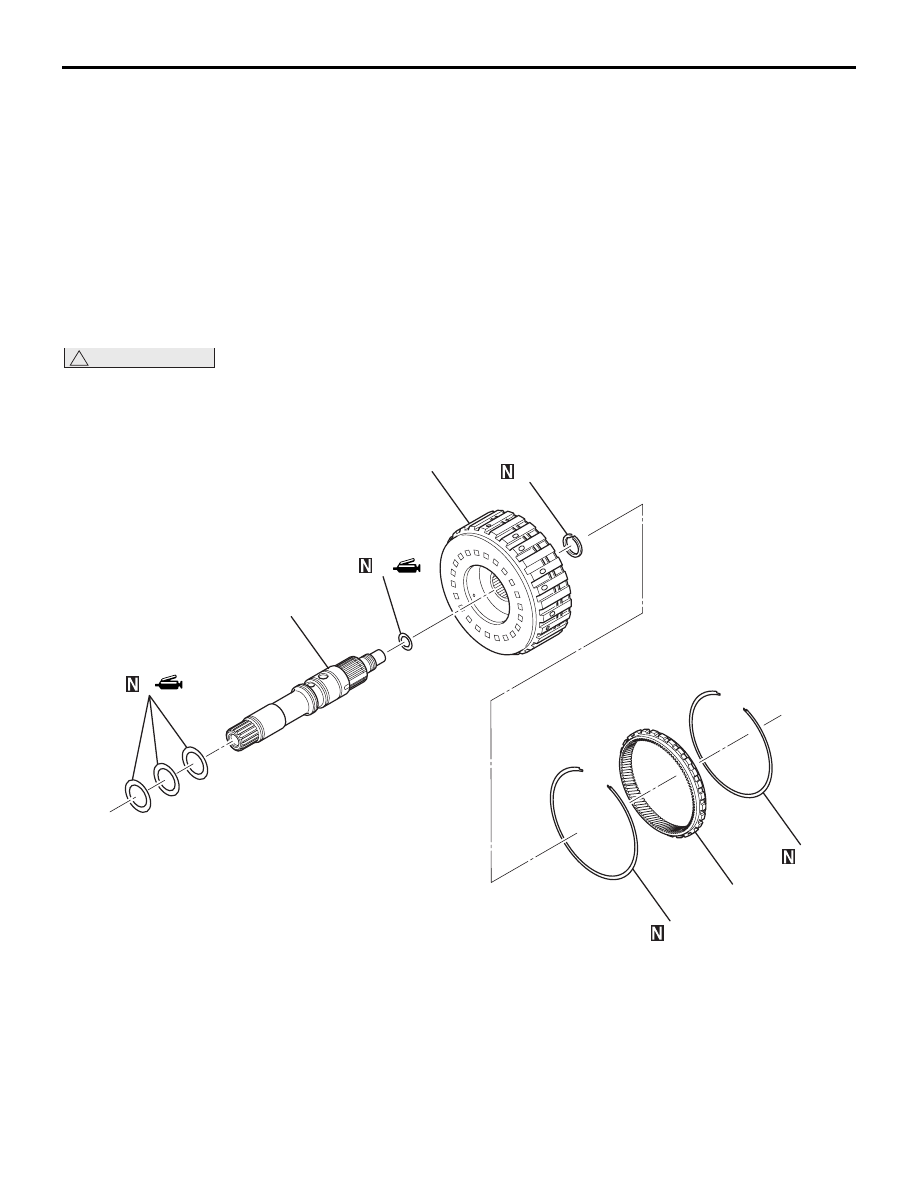

МУФТА ПЕРЕДНЕГО ХОДА

РАЗБОРКА И СБОРКА

M1233209000214

!

ОСТОРОЖНО

Описание условных знаков, содержащихся на схемах и чертежах, приведено в разделе «КАК
ПОЛЬЗОВАТЬСЯ ДАННЫМ РУКОВОДСТВОМ».

AK602675AD

7

6

5

8

4

3

2

1

Последовательность
разборки

<<A>>

>>E<<

1.

Стопорное кольцо

<<B>>

>>D<<

2.

Шестерня внутреннего
зацепления

<<C>>

>>C<<

3.

Стопорное кольцо

<<D>>

>>B<<

4.

Стопорное кольцо

<<E>>

>>A<<

5.

Кольцевое уплотнение (малое)

<<E>>

>>A<<

6.

Кольцевое уплотнение
(большое)

7.

Ведущий вал

8.

Подузел муфты переднего хода

Последовательность
разборки (Продолжение)

МУФТА ПЕРЕДНЕГО ХОДА

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-43

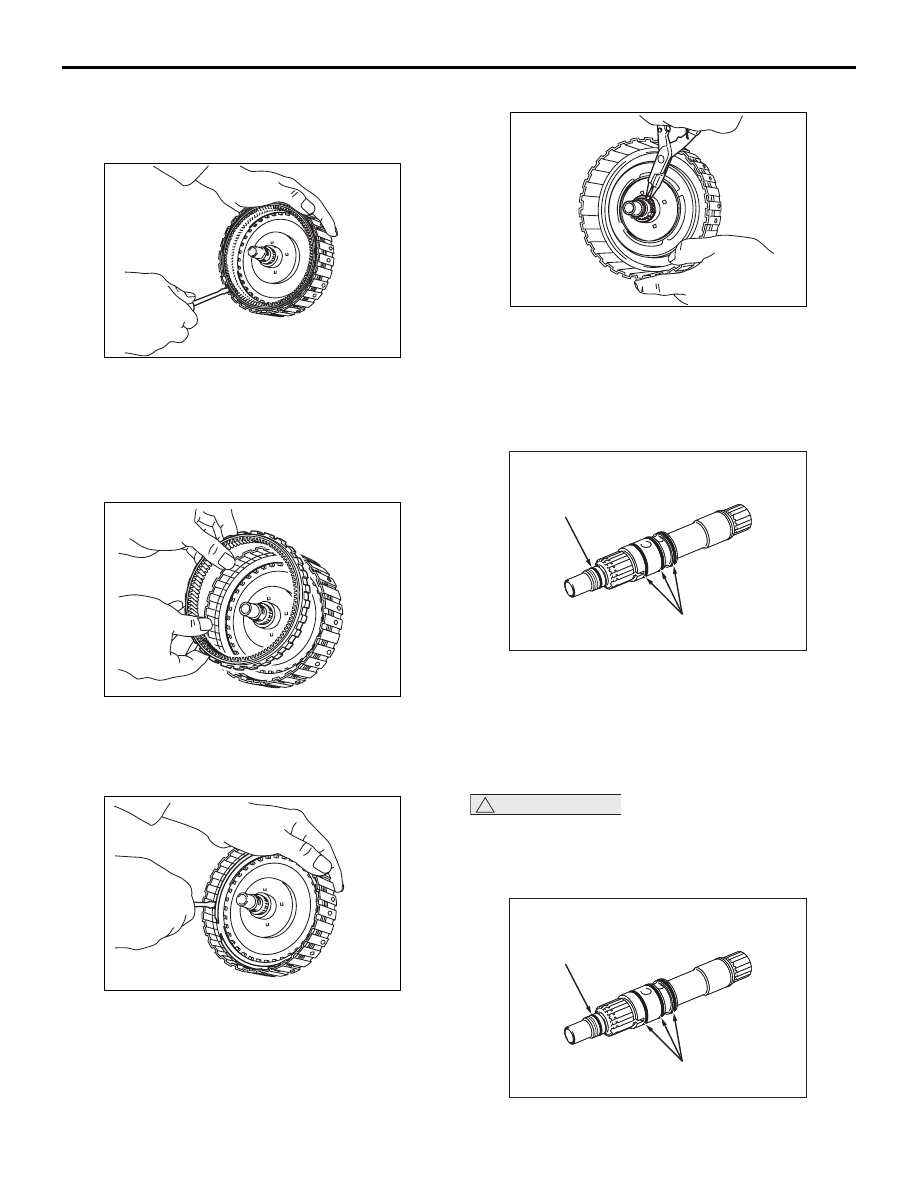

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
РАЗБОРКЕ
<<A>> СНЯТИЕ СТОПОРНОГО КОЛЬЦА

С помощью отвертки с плоским жалом и т.п.
снимите стопорное кольцо с барабана муфты
переднего хода.

<<B>> СНЯТИЕ ШЕСТЕРНИ
ВНУТРЕННЕГО ЗАЦЕПЛЕНИЯ

Снимите шестерню внутреннего зацепления
с барабана муфты переднего хода.

<<С>> СНЯТИЕ СТОПОРНОГО КОЛЬЦА

С помощью отвертки с плоским жалом и т.п.
снимите стопорное кольцо с барабана муфты
переднего хода.

<<D>> СНЯТИЕ СТОПОРНОГО КОЛЬЦА

Снимите стопорное кольцо с помощью
пассатижей для стопорных колец, затем снимите
ведущий вал из барабана муфты переднего хода.

<<E>> СНЯТИЕ КОЛЬЦЕВОГО
УПЛОТНЕНИЯ

Снимите кольцевые уплотнения (малое
и большое) с ведущего вала.

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ СБОРКЕ
>>A<< УСТАНОВКА КОЛЬЦЕВОГО
УПЛОТНЕНИЯ

!

ОСТОРОЖНО

• При установке кольцевых уплотнений

смажьте их вазелином.

• Запрещается использовать кольцевые

уплотнения повторно.

Установите кольцевые уплотнения (малое
и большое) на ведущий вал.

AK502292

AK502293

AK502294

AK502296

Кольцевое уплотнение (большое)

Кольцевое уплотнение (малое)

AD

AK602676

Кольцевое уплотнение (большое)

Кольцевое уплотнение (малое)

AD

AK602676

МУФТА ПЕРЕДНЕГО ХОДА

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-44

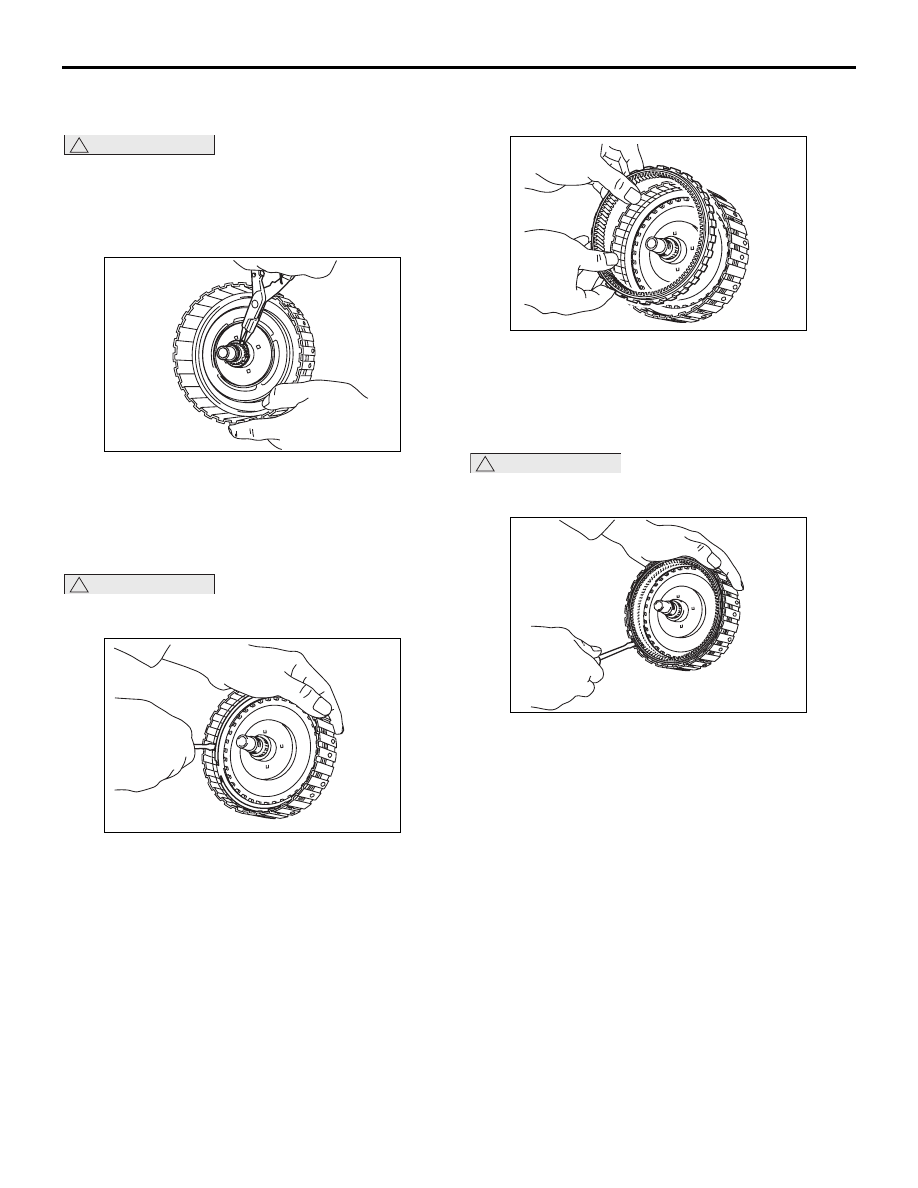

>>B<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА

!

ОСТОРОЖНО

• Соблюдайте осторожность, чтобы

чрезмерно не разводить концы стопорного
кольца.

• Запрещается использовать стопорное

кольцо повторно.

Установите ведущий вал в барабан муфты
переднего хода и наденьте стопорное кольцо.

>>С<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА

!

ОСТОРОЖНО

Запрещается использовать стопорное кольцо
повторно.

Установите стопорное кольцо в барабан муфты
переднего хода.

>>D<< УСТАНОВКА ШЕСТЕРНИ
ВНУТРЕННЕГО ЗАЦЕПЛЕНИЯ

Установите шестерню внутреннего зацепления
в барабан муфты переднего хода.

>>E<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА

!

ОСТОРОЖНО

Запрещается использовать стопорное кольцо
повторно.

Установите стопорное кольцо в барабан муфты
переднего хода.

ОСМОТР

M1233200200062

ПОДУЗЕЛ МУФТЫ ПЕРЕДНЕГО ХОДА

Проверьте подузел муфты переднего хода на
предмет повреждений, деформации или
прижогов, при наличии дефектов замените
подузел муфты переднего хода.

ВЕДУЩИЙ ВАЛ И ШЕСТЕРНЯ
ВНУТРЕННЕГО ЗАЦЕПЛЕНИЯ

Проверьте на предмет повреждений или
деформации, при наличии дефектов замените.
