КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-33

!

ОСТОРОЖНО

Запрещается использовать стопорное кольцо
повторно.

32.Установите стопорное кольцо на масляный

насос.

!

ОСТОРОЖНО

• Запрещается использовать манжетное

уплотнение повторно.

• При установке манжетного уплотнения

смажьте его рабочей жидкостью вариатора
или вазелином.

33.Установите манжетное уплотнение на картер

коробки передач.

34.Установите жгут проводов корпуса клапана на

клапана управления.

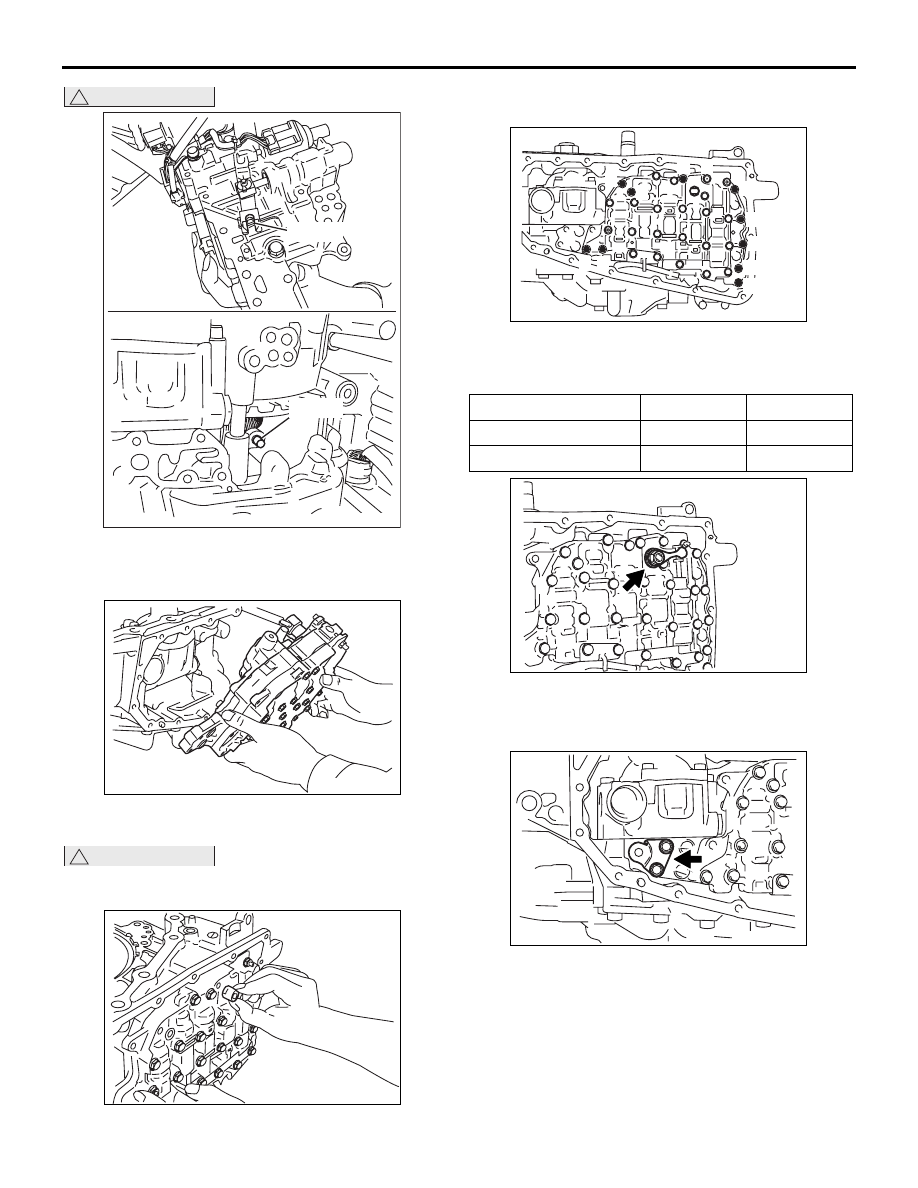

35.Установите клапан управления в сборе на

картер коробки передач следующим образом:

(1) Вставьте шпильки и т.п. (

φ3 мм) в отверстия

ограничителя хода тяги клапана
управления в сборе, чтобы зафиксировать
рычажный механизм управления
передаточным числом шкива.

(2) Установите корпус вывода в картер коробки

передач, совместив защелку клеммной
колодки с картером коробки передач как
показано на рисунке.

AK502211AC

AK502229AC

AK502233

Палец

Рычажный механизм

управления

передаточным

числом шкива

AC

AK502225

Упор

AC

AK502274

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-34

!

ОСТОРОЖНО

Совместите паз рычажного механизма
управления передаточным числом шкива
с штырем датчика шкива.

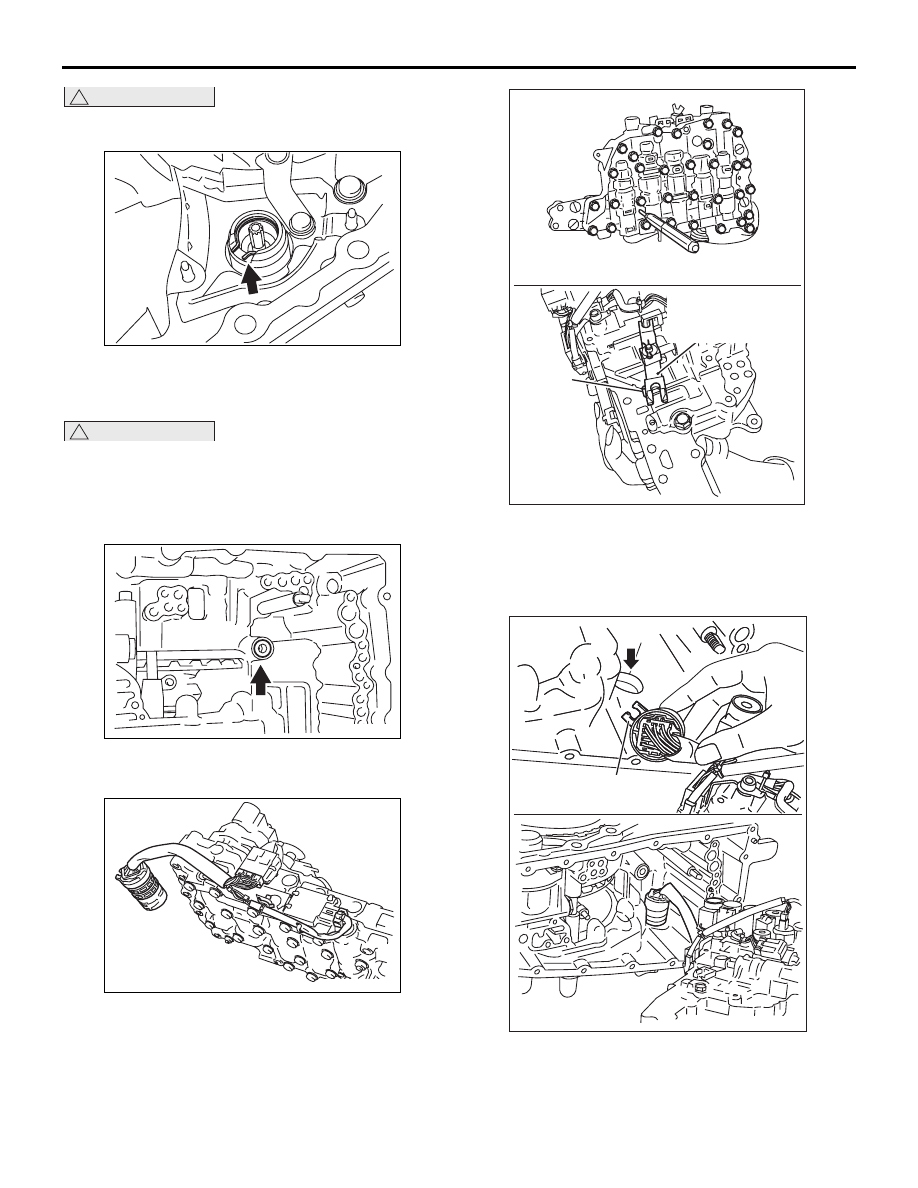

(3) Вставьте снизу клапан управления в сборе

и установите его в картер коробки передач.

!

ОСТОРОЖНО

Устанавливая втулку, смажьте ее рабочей
жидкостью вариатора.

(4) Установите втулку в клапан управления

в сборе.

(5) Установите болты крепления клапана

управления в сборе и затяните их до
рекомендованного момента 7,9 Нм.

36.Установите рычаг управления и затяните гайки

крепления до рекомендованного момента
22,1 Нм.

37.Установите кронштейн на клапан управления

в сборе и затяните болты крепления до
рекомендованного момента 7,9 Нм.

AC

Выступ

Выемка

AK502275

AK502227

AK502276

Маркировка болта

A

B

Длина болта, мм

54

44

Количество

10

1

AK502226AC

A

A

A

A
A

A

A

A

A

A

B

AK502224AC

AK502223AC

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-35

!

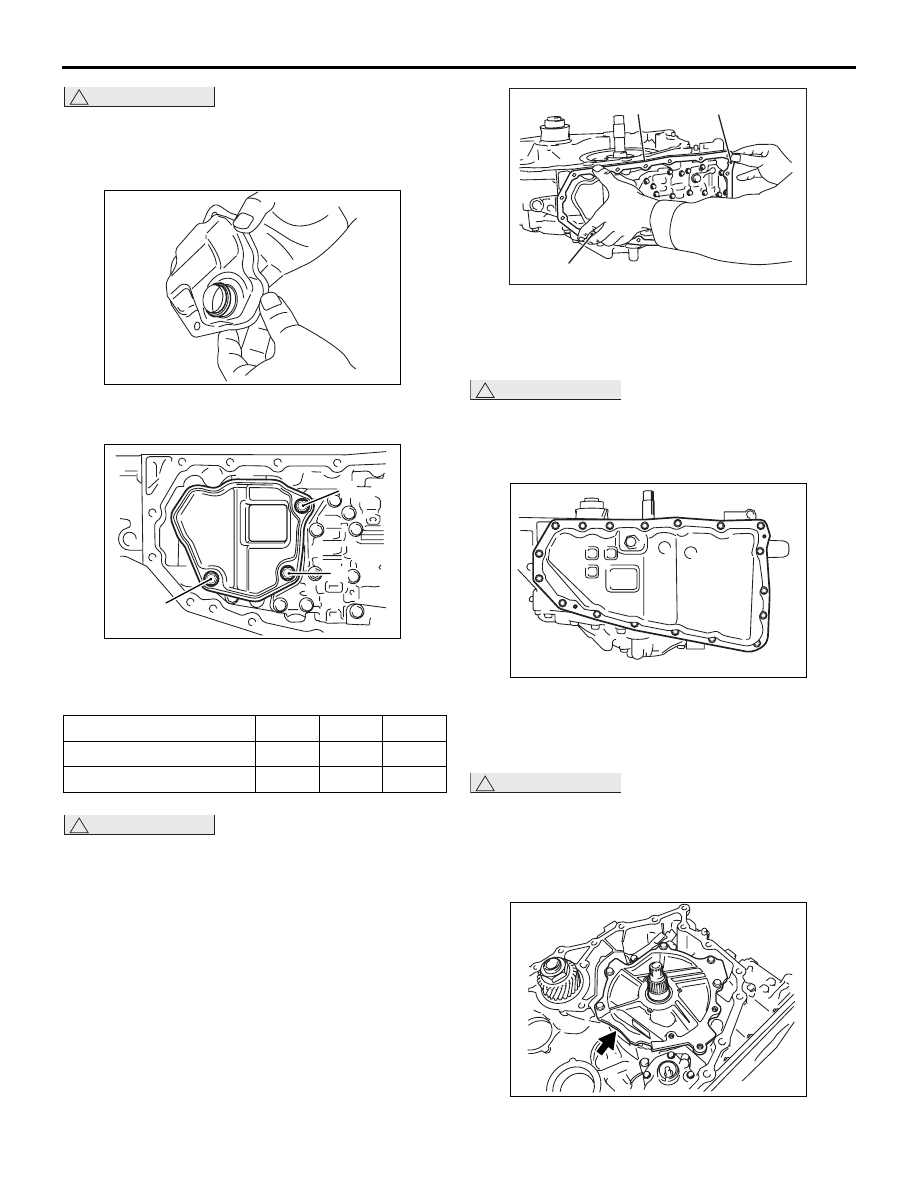

ОСТОРОЖНО

• Запрещается использовать

уплотнительное кольцо повторно.

• При установке уплотнительного кольца

смажьте его рабочей жидкостью вариатора.

38.Установите уплотнительное кольцо на

масляный фильтр грубой очистки.

39.Установите масляный фильтр грубой очистки

и затяните болты крепления до
рекомендованного момента 7,9 Нм.

!

ОСТОРОЖНО

• Запрещается использовать прокладку

масляного поддона повторно.

• Удалите влагу, масло и старую прокладку

с монтажной поверхности прокладки
масляного поддона.

• При установке прокладки масляного

поддона совместите цилиндрические
штифты картера коробки передач
с соответствующими отверстиями А
в прокладке масляного поддона.

40.Установите прокладку масляного поддона на

картера коробки передач.

41.Установите магнит на масляный поддон.

!

ОСТОРОЖНО

При установке масляного поддона совместите
цилиндрические штифты картера коробки
передач с соответствующими отверстиями А
в масляном поддоне.

42.Установите масляный поддон на картер

коробки передач, затем затяните болты до
рекомендованного момента 7,9 Нм.

!

ОСТОРОЖНО

Запрещается использовать прокладку
сливной пробки повторно.
43.Вставьте сливную пробку и прокладку сливной

пробки в картер коробки передач и затяните до
рекомендованного момента 34,3 Нм.

Маркировка болта

A

B

C

Длина болта, мм

12

44

12

Количество

1

1

1

AK502277

AK502222AC

C

B

A

A

A

Прокладка масляного поддона

AD

AK502278

AK502220

AK502217AC

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ БЕССТУПЕНЧАТОЙ КОРОБКИ ПЕРЕДАЧ

23B-36

44.Установите крышку масляного насоса на

картер коробки передач и слегка заверните
болты крепления.

45.Установите перегородку и слегка заверните

болты крепления.

46.Установите перегородку и затяните болты

крепления до рекомендованного момента
5,9 Нм.

47.Установите кронштейн и затяните болты

крепления крышки масляного насоса,
перегородки и кронштейна до
рекомендованного момента 26 Нм.

!

ОСТОРОЖНО

• Убедитесь, что выступ упорной шайбы

совпал с монтажным отверстием крышки
масляного насоса.

• При установке упорной шайбы смажьте ее

вазелином.

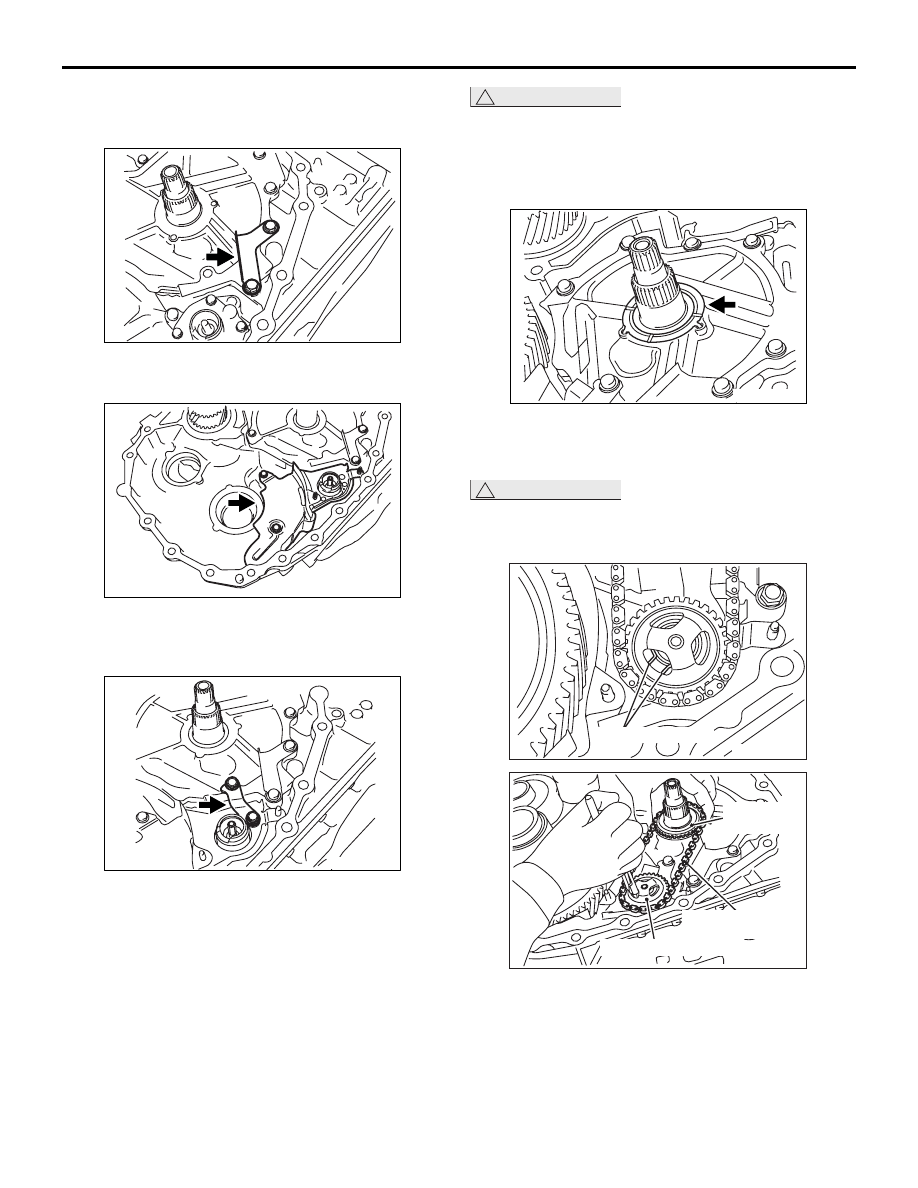

48.Установите упорную шайбу на крышку

масляного насоса.

!

ОСТОРОЖНО

Осторожно потяните вверх ведомую
звездочку, чтобы убедиться в надежности ее
крепления.

49.Разожмите стопорное кольцо и установите

ведомую звездочку, цепь привода масляного
насоса и ведущую звездочку.

AK502216AD

AK502215AD

AK502214AC

AK502210AC

Стопорное кольцо

AC

AK502208

Ведущая

звездочка

Цепь привода

масляного насоса

Ведомая звездочка

AC

AK502209
