СИСТЕМА ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16-31

ПРОВЕРКА ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДВАЛА

M1163004400695

Если отображется код диагностики №P0340,
проверить цепь датчика положения
распределительного вала.

(См. ГРУППУ 13A

− Поиск и устранение

неисправностей

− Таблица проверки для кодов

диагностики

Стр.13A-20

).

ПРОВЕРКА ДАТЧИКА УГЛА ПОВОРОТА КОЛЕНЧАТОГО ВАЛА

M1163004500744

Если отображается код диагностики №P0335,
проверить цепь датчика угла поворота
коленчатого вала.

(См. ГРУППУ 13A

− Поиск и устранение

неисправностей

− Таблица проверки для кодов

диагностики

Стр.13A-20

).

ПРОВЕРКА ДАТЧИКА ДЕТОНАЦИИ

M1163002900382

Если отображается код диагностики №P0325,
проверить цепь датчика детонации.
(См. ГРУППУ 13A

− Поиск и устранение

неисправностей

− Таблица проверки для кодов

диагностики

Стр.13A-20

).

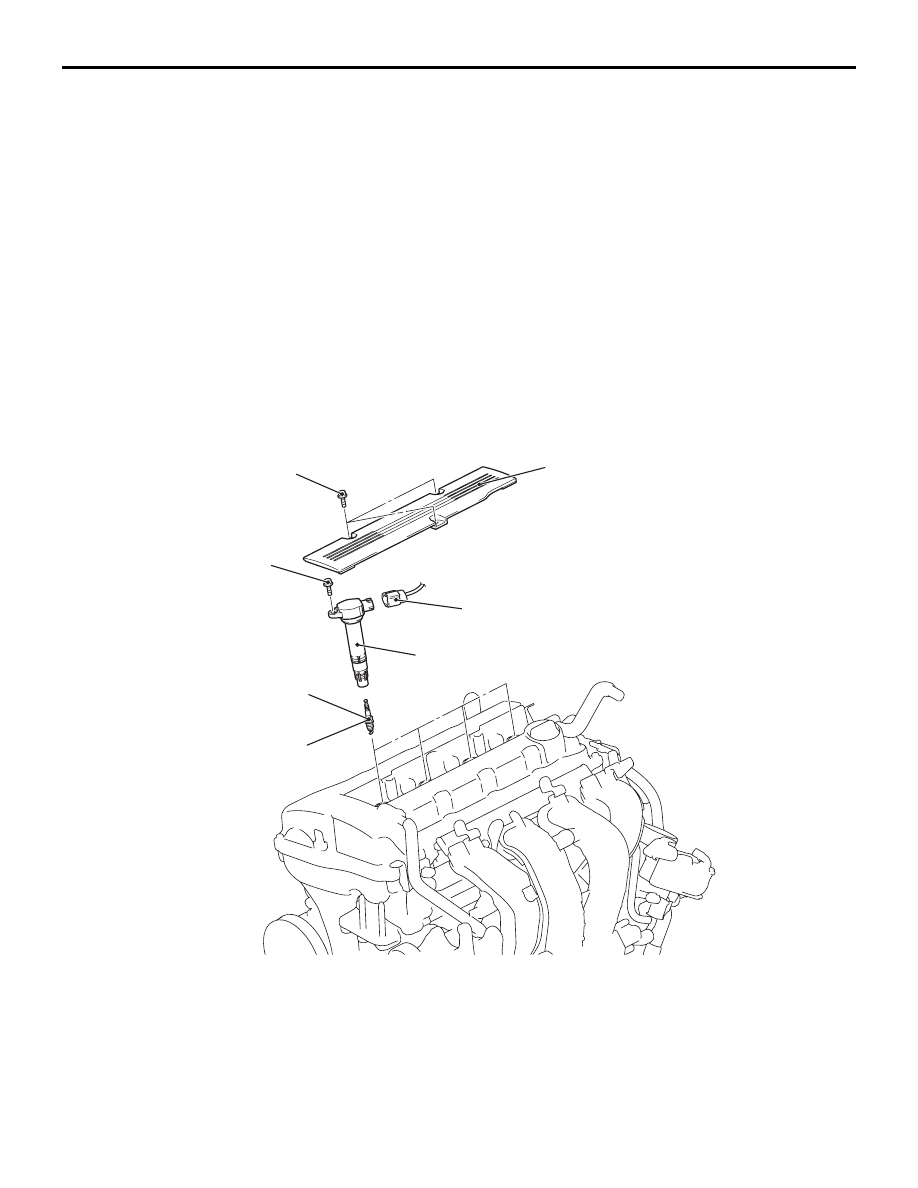

КАТУШКА ЗАЖИГАНИЯ

СНЯТИЕ И УСТАНОВКА

M1163004001258

4

3

2

1

25 ± 5 Нм

10 ± 2 Нм

3,0 ± 0,5 Нм

AB

AC700110

Последовательность
демонтажа

1.

Центральная часть крышки
коромысла

2.

Разъем катушки зажигания

3.

Катушка зажигания

4.

Свеча зажигания

Последовательность
демонтажа (Продолжение)

СИСТЕМА ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16-32

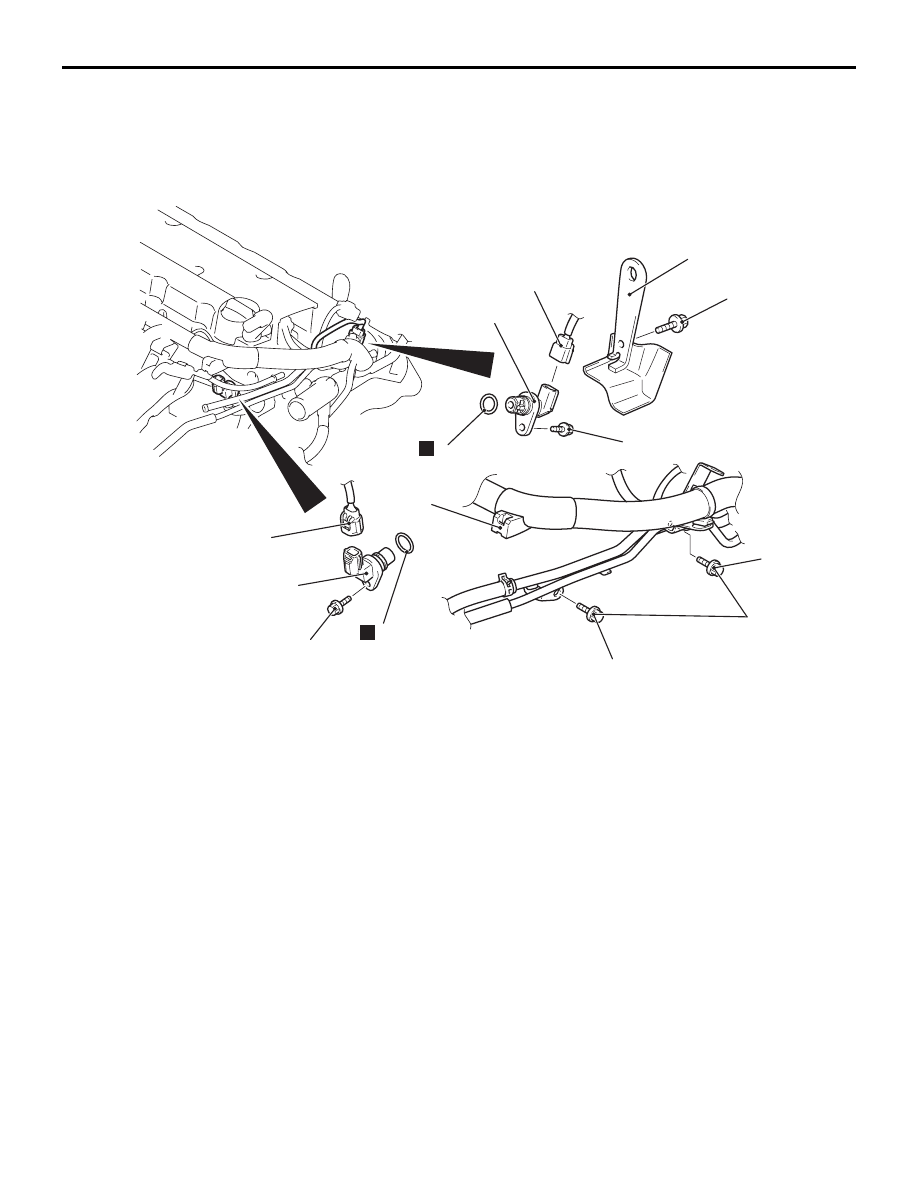

ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДВАЛА

СНЯТИЕ И УСТАНОВКА

M1163003401156

11 ± 1 Нм

11 ± 1 Нм

11 ± 1 Нм

N

N

9

8

7

6

5

4

3

2

1

11 ± 1 Нм

28 ± 8 Нм

AB

AC700112

Этапы демонтажа <Сторона
выпуска>

1.

Подвес двигателя

2.

Разъем датчика положения
распредвала

3.

Датчик положения распредвала

4.

Уплотнительное кольцо
Этапы демонтажа <Сторона
впуска>

•

Крышка воздухоочистителя
и впускной шланг
воздухоочистителя
(см. ГРУППУ 15

−

Воздухоочиститель

Стр.15-3

).

5.

Зажим проводки управления

6.

Крепежный болт узла
трубопровода и вакуумного
шланга системы выхлопа

•

Нижняя защита инжектора
(См. ГРУППУ 13A

− Инжектор

Стр.13A-313

)

7.

Разъем датчика положения
распредвала

8.

Датчик положения распредвала

9.

Уплотнительное кольцо

Этапы демонтажа <Сторона
впуска> (Продолжение)

СИСТЕМА ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16-33

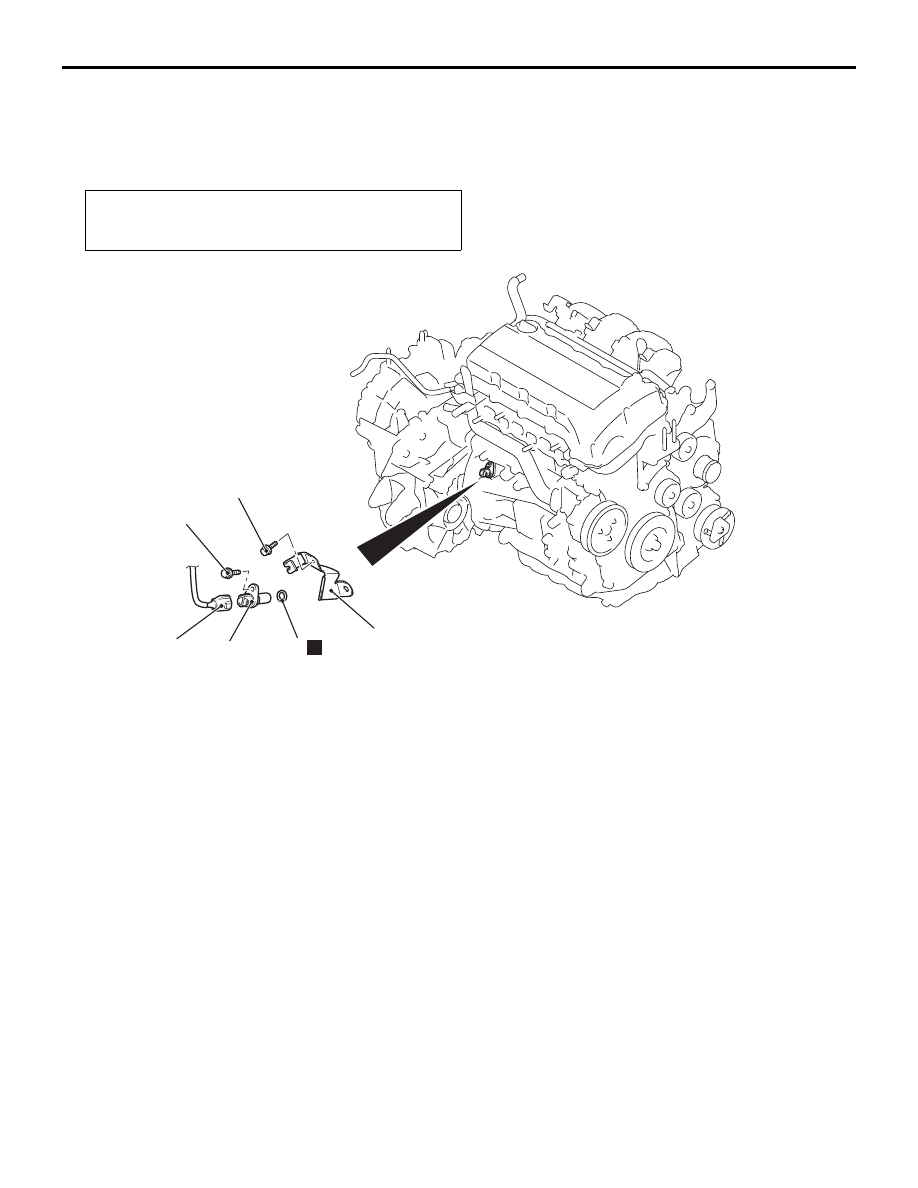

ДАТЧИК УГЛА ПОВОРОТА
КОЛЕНЧАТОГО ВАЛА

СНЯТИЕ И УСТАНОВКА

M1163004800660

Операции до демонтажа и после установки
• Установка заборного шланга воздухоочистителя

(См. ГРУППУ 15

− Воздухоочиститель

Стр.15-3

).

11 ± 1 Нм

AC

N

11 ± 1 Нм

3

2

1

4

AC608765

Последовательность
демонтажа

1.

Разъем датчика угла поворота
коленчатого вала

2.

Датчик угла поворота
коленчатого вала

3.

Уплотнительное кольцо

•

Кронштейн B выпускного
коллектора (См. ГРУППУ 15

−

Выпускной коллектор

Стр.15-7

).

4.

Крышка датчика угла поворота
коленчатого вала

Последовательность
демонтажа (Продолжение)

СИСТЕМА ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16-34

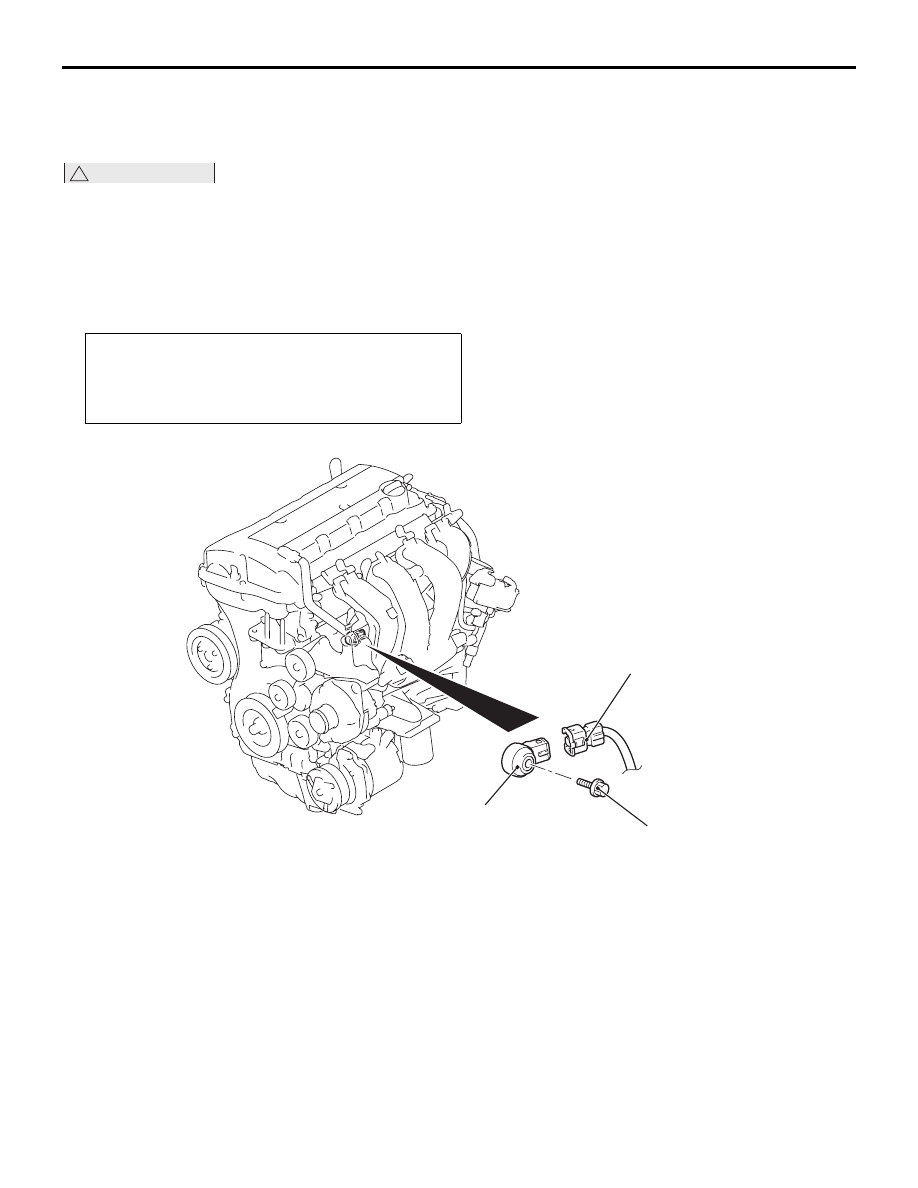

ДАТЧИК ДЕТОНАЦИИ

СНЯТИЕ И УСТАНОВКА

M1163002801645

!

ОСТОРОЖНО

• После замены датчика детонации инициализировать сохраненное значение с помощью

M.U.T.-III (См. ГРУППУ 00

− Меры предосторожности, соблюдаемые перед обслуживанием,

и процедура инициализации значений, сохраненных в блоке управления MPI двигателя

Стр.00-20

).

• Не допускать падения датчика детонации или его соударения с другими деталями. Это

может вызвать повреждение внутренних компонентов, после чего потребуется замена
датчика детонации.

Операции до демонтажа и после установки
• Установка и демонтаж впускного воздуховода

воздухоочистителя и впускного шланга

воздухоочистителя (см. ГРУППУ 15

−

Воздухоочиститель

Стр.15-3

).

AB

20 ± 2 Нм

2

1

AC700114

Последовательность
демонтажа

•

Присоединение вакуумного
шланга усилителя тормоза
(См. ГРУППУ 15

− Впускной

коллектор

Стр.15-4

).

•

Присоединение выпускающего
вакуумного шланга
(См. ГРУППУ 15

− Впускной

коллектор

Стр.15-4

).

<<

A

>>

•

Крепежный болт корпуса
дроссельной заслонки
(см. ГРУППУ 13А

− Узел

корпуса дроссельной заслонки

Стр.13A-317

).

1.

Разъем датчика детонации

2.

Датчик детонации

ЭТАП ДЕМОНТАЖА
<<A>> ИЗВЛЕЧЕНИЕ КРЕПЕЖНОГО
БОЛТА КОРПУСА ДРОССЕЛЬНОЙ
ЗАСЛОНКИ

Извлечь крепежные болты корпуса дроссельной
заслонки, отложить корпус в сторону, чтобы он не
мешал извлечению разъема датчика детонации.

Последовательность
демонтажа (Продолжение)
