Mitsubishi Lancer X. Руководство - часть 247

СИСТЕМА ЗАПУСКА

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16-19

Между ведущей шестерней и валом якоря
установлена обгонная муфта, которая защищает
стартер от повреждения.

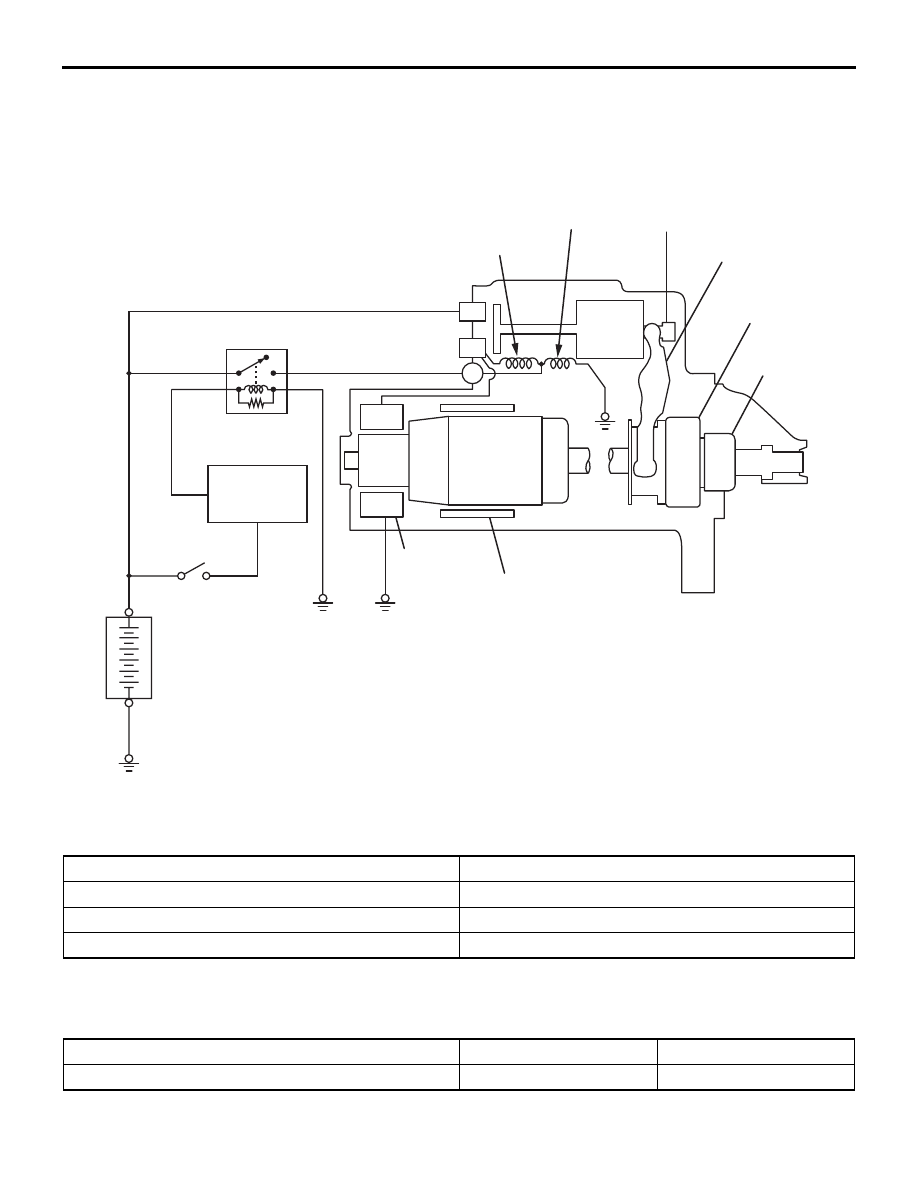

СХЕМА СИСТЕМЫ

S

M

B

AB

–

+

Аккумуляторная

батарея

Реле стартера

Блок

управления

двигателем

замок зажигания-ST

Якорь

Щетка

Вилка

Обгонная муфта

Ведущая

шестерня

Рычаг

Шток

Удерживающая

катушка

Втягивающая

катушка

AK603513

СПЕЦИФИКАЦИИ ЭЛЕКТРОДВИГАТЕЛЯ СТАРТЕРА

Элемент

Спецификация

Тип

Редукторный привод с планетарной шестерней

Номинальный выход, кВт/В

1,4/12

Число зубьев ведущей шестерни

8

СПЕЦИФИКАЦИИ ДЛЯ
ТЕХОБСЛУЖИВАНИЯ

M1162000300336

Элемент

Стандартное значение Предельное значение

Зазор ведущей шестерни, мм

0,5

− 2,0

−

СИСТЕМА ЗАПУСКА

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16-20

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

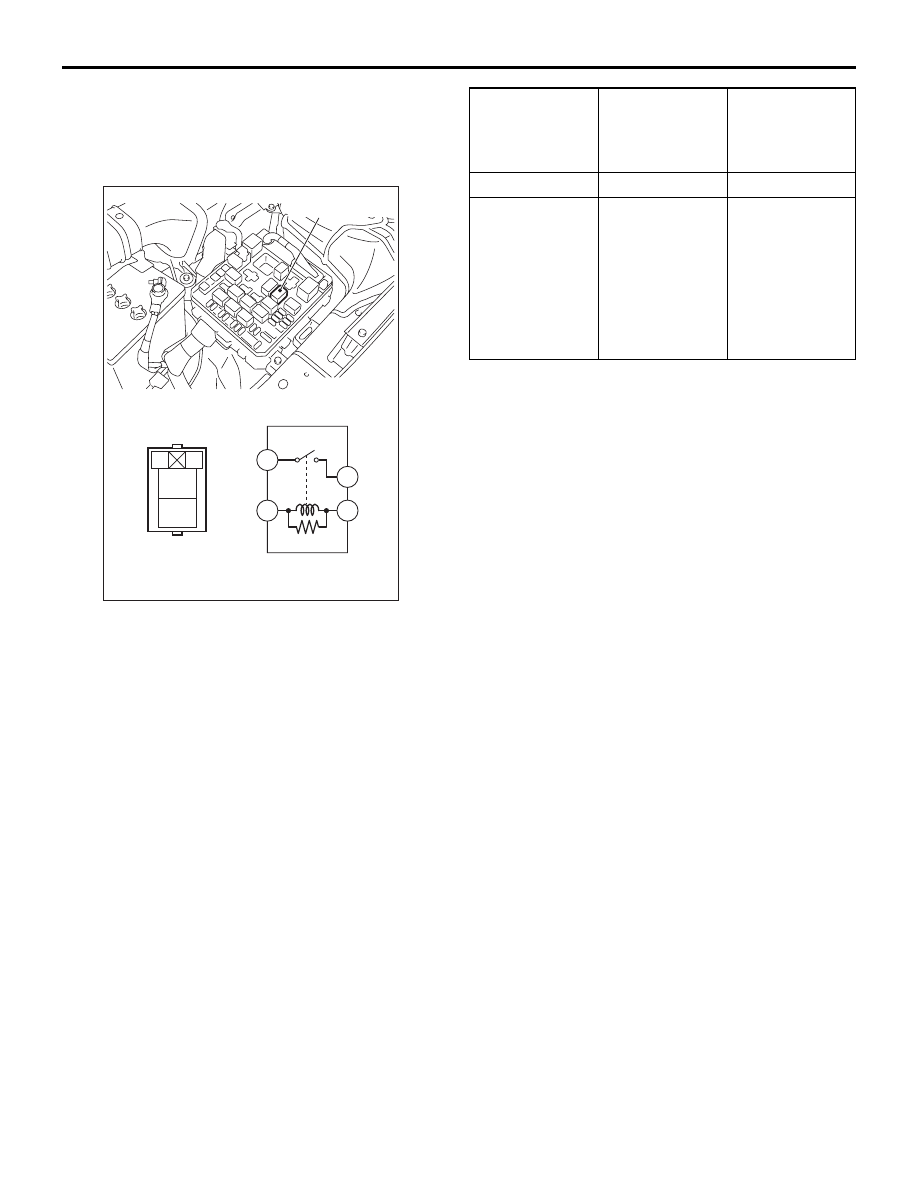

ПРОВЕРКА ЦЕЛОСТНОСТИ РЕЛЕ
СТАРТЕРА

M1162001400723

Реле стартера

AB

AC612144

AC700032

4

3

2

1

1

2

3

4

Напряжение
аккумулятора

Вывод №
должен
присоединять
ся к тестеру

Результаты
проверки
целостности

Неприменимо

3

− 4

Разрыв цепи

Присоединить
вывод №1
к клемме (

−)

аккумулятора.
Присоединить
вывод №2
к клемме (+)
аккумулятора.

3

− 4

Сопротивление
(менее 2

Ω)

СИСТЕМА ЗАПУСКА

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16-21

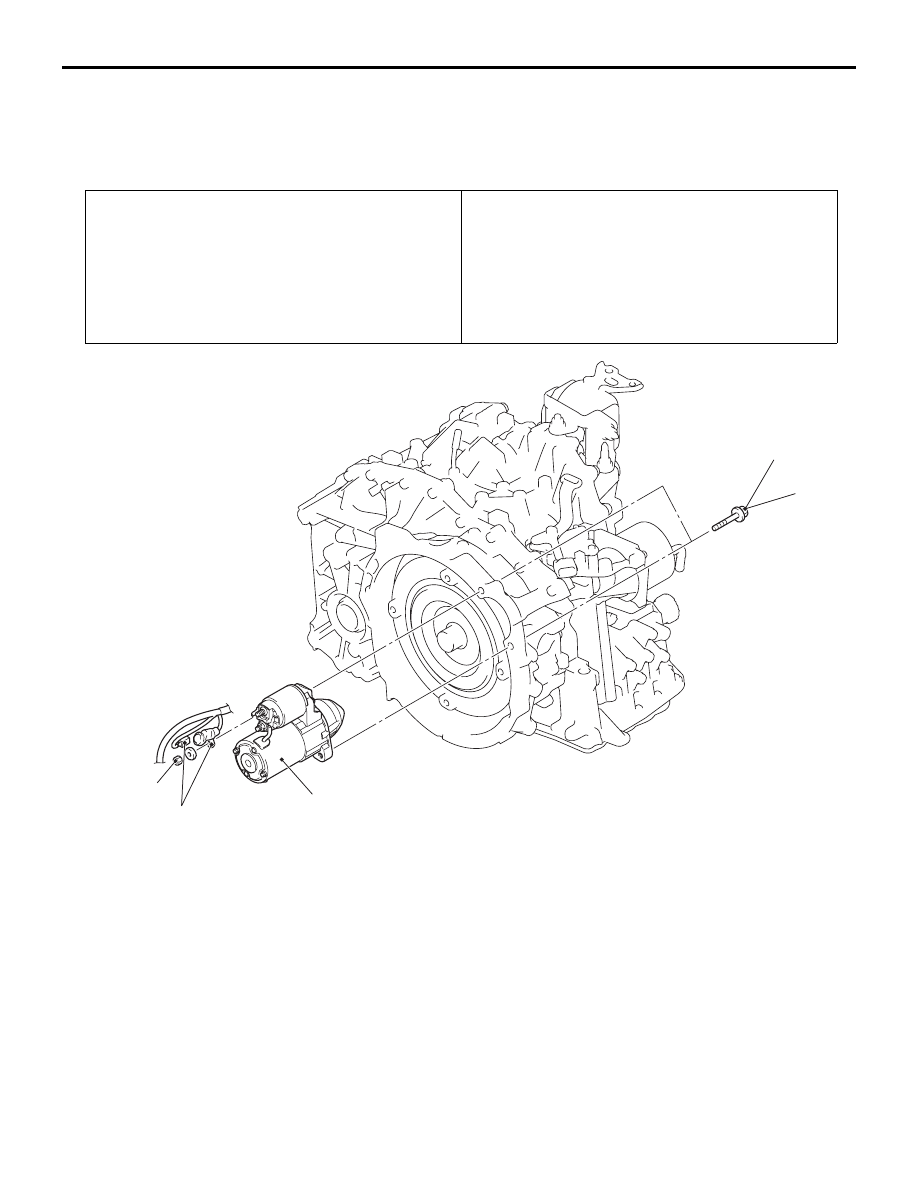

УЗЕЛ ЭЛЕКТРОДВИГАТЕЛЯ
СТАРТЕРА

СНЯТИЕ И УСТАНОВКА

M1162001001966

Операции перед снятием
• Демонтаж впускного шланга и воздуховода

воздухоочистителя (см. ГРУППУ 15

−

Воздухоочиститель

Стр.15-3

).

• Снятие аккумуляторной батареи и полки для

аккумуляторной батареи (см. ГРУППУ 54А

−

Аккумуляторная батарея

Стр.54A-12

).

• Демонтаж переднего защитного кожуха А моторного

отсека (См. ГРУППУ 51

− Защитный кожух

Стр.51-17

).

Операции после установки
• Установка переднего защитного кожуха А моторного

отсека (см. ГРУППУ 51

− Защитный кожух

Стр.51-17

).

• Установка аккумуляторной батареи и полки для

аккумуляторной батареи (см. ГРУППУ 54А

−

Аккумуляторная батарея

Стр.54A-12

).

• Установка впускного шланга и впускного воздуховода

воздухоочистителя (см. ГРУППУ 15

−

Воздухоочиститель

Стр.15-3

).

1

3

AD

2

11 ± 1 Нм

36 ± 9 Нм

AC611210

Последовательность
демонтажа

•

Присоединение вакуумного
шланга усилителя тормоза
(См. ГРУППУ 15

− Впускной

коллектор

Стр.15-4

).

•

Присоединение выпускающего
вакуумного шланга
(См. ГРУППУ 15

− Впускной

коллектор

Стр.15-4

).

•

Стойка корпуса дроссельной
заслонки (см. ГРУППУ 13A

−

Узел корпуса дроссельной
заслонки

Стр.13A-317

).

1.

Крепежный болт стартера

<<

A

>>

2.

Вывод и разъем стартера

<<

A

>>

3.

Узел стартера

ЭТАП ДЕМОНТАЖА
<<A>> РАЗЪЕМ И ВЫВОД
СТАРТЕРА/ДЕМНТАЖ УЗЛА СТАРТЕРА

1. Продвинуть стартер и снять разъем и вывод

стартера.

2. Снять узел стартера с нижней передней части

двигателя.

Последовательность
демонтажа (Продолжение)

СИСТЕМА ЗАПУСКА

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16-22

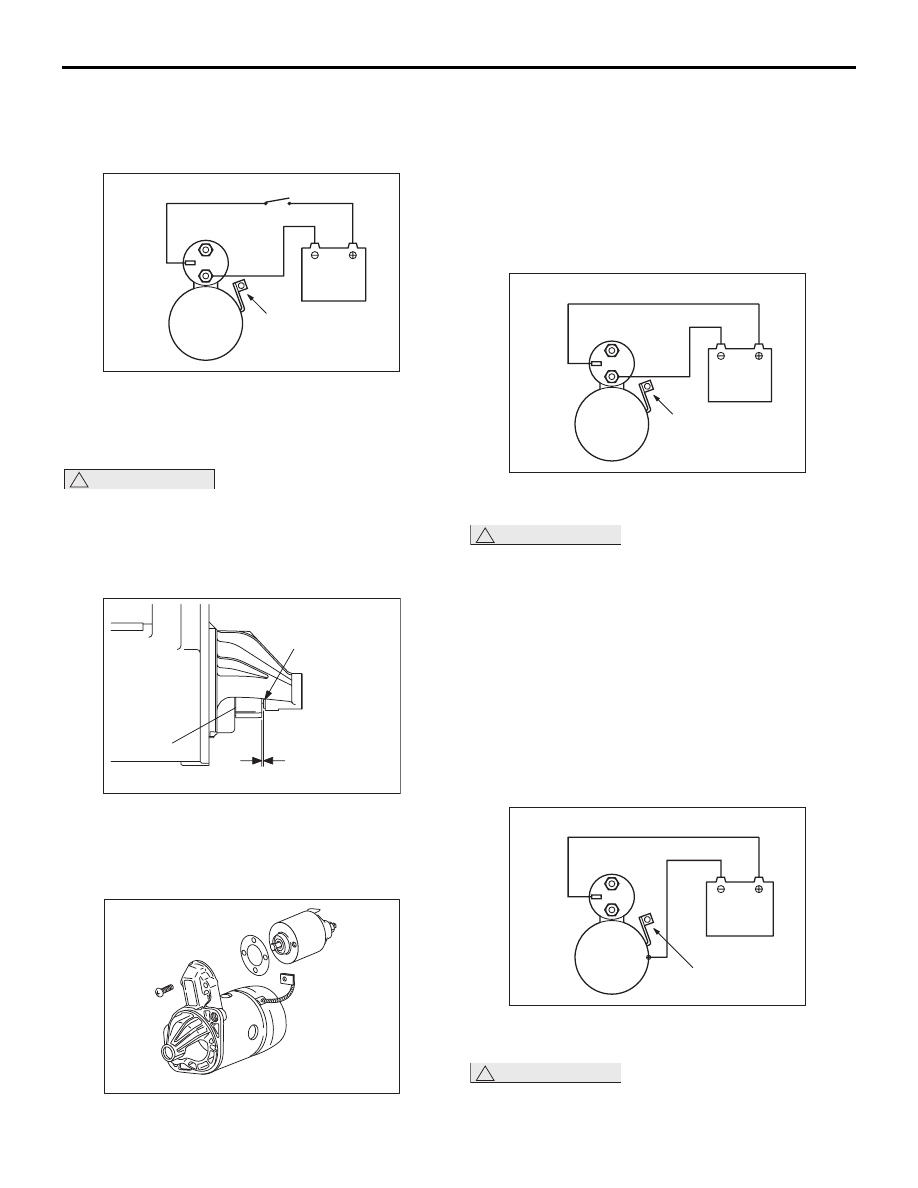

ОСМОТР УЗЛА ЭЛЕКТРОДВИГАТЕЛЯ СТАРТЕРА

M1162001100647

РЕГУЛИРОВКА ЗАЗОРА ВЕДУЩЕЙ
ШЕСТЕРНИ

AF

Провод

Стартер

Переключатель

Аккуму-

ляторная

батарея

S

M

B

AKX01239

1. Отсоединить провод обмотки возбуждения от

M-вывода магнитного переключателя.

2. Присоединить 12-вольтовый аккумулятор

между S и M-выводами.

!

ОСТОРОЖНО

Эта проверка должна выполняться быстро
(менее, чем за 10 секунд), чтобы не сжечь
обмотку.
3. Установить переключатель в положение

«ВКЛ», и ведущая шестерня выйдет наружу.

AC

Ведущая

шестерня

Зазор ведущей

шестерни

Упор

AKX00198

4. Проверить зазор между ведущей шестерней

и стопором (зазор ведущей шестерни)
с помощью щупа.

Стандартное значение: 0,5

− 2,0 мм

AKX00199

5. Если зазор ведущей шестерни не соответствует

спецификации, отрегулировать его, добавляя
или снимая прокладку(и) между магнитным
переключателем и передним кронштейном.

ПРОВЕРКА ВТЯГИВАЮЩЕГО УСИЛИЯ
МАГНИТНОГО ПЕРЕКЛЮЧАТЕЛЯ

AF

Провод

Стартер

Аккуму-

ляторная

батарея

S

M

B

AKX01243

1. Отсоединить провод обмотки возбуждения от

M-вывода магнитного переключателя.

!

ОСТОРОЖНО

Эта проверка должна выполняться быстро
(менее, чем за 10 секунд), чтобы не сжечь
обмотку.
2. Присоединить 12-вольтовый аккумулятор

между S и M-выводами.

3. Если ведущая шестерня выдвигается, то это

значит, что втягивающая обмотка исправна.
Если нет, заменить магнитный переключатель.

ПРОВЕРКА УДЕРЖИВАЮЩЕГО
УСИЛИЯ МАГНИТНОГО
ВЫКЛЮЧАТЕЛЯ

AF

Провод

Стартер

Аккуму-

ляторная

батарея

S

M

B

AKX01245

1. Отсоединить провод обмотки возбуждения от

M-вывода магнитного переключателя.

!

ОСТОРОЖНО

Эта проверка должна выполняться быстро
(менее, чем за 10 секунд), чтобы не сжечь
обмотку.
