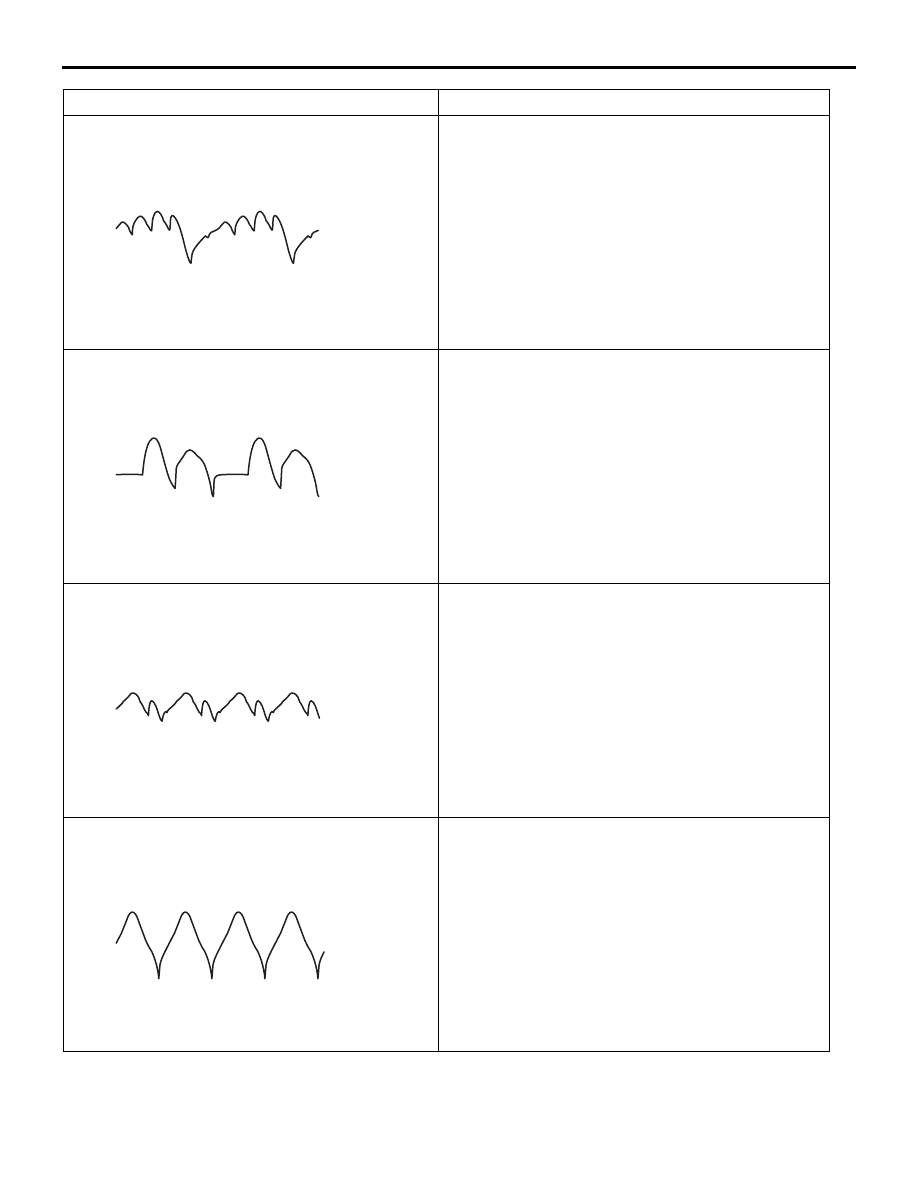

Нештатная эпюра

Причина проблемы

Пример 1

AK502669

Обрыв в цепи из-за сгоревшего диода

Пример 2

AK502670

Короткое замыкание в цепи из-за сгоревшего
диода

Пример 3

AK502671

Обрыв провода в обмотке статора

Пример 4

AK502672

Короткое замыкание в обмотке статора

ЗАРЯДНАЯ СИСТЕМА

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16-11

ЗАРЯДНАЯ СИСТЕМА

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16-12

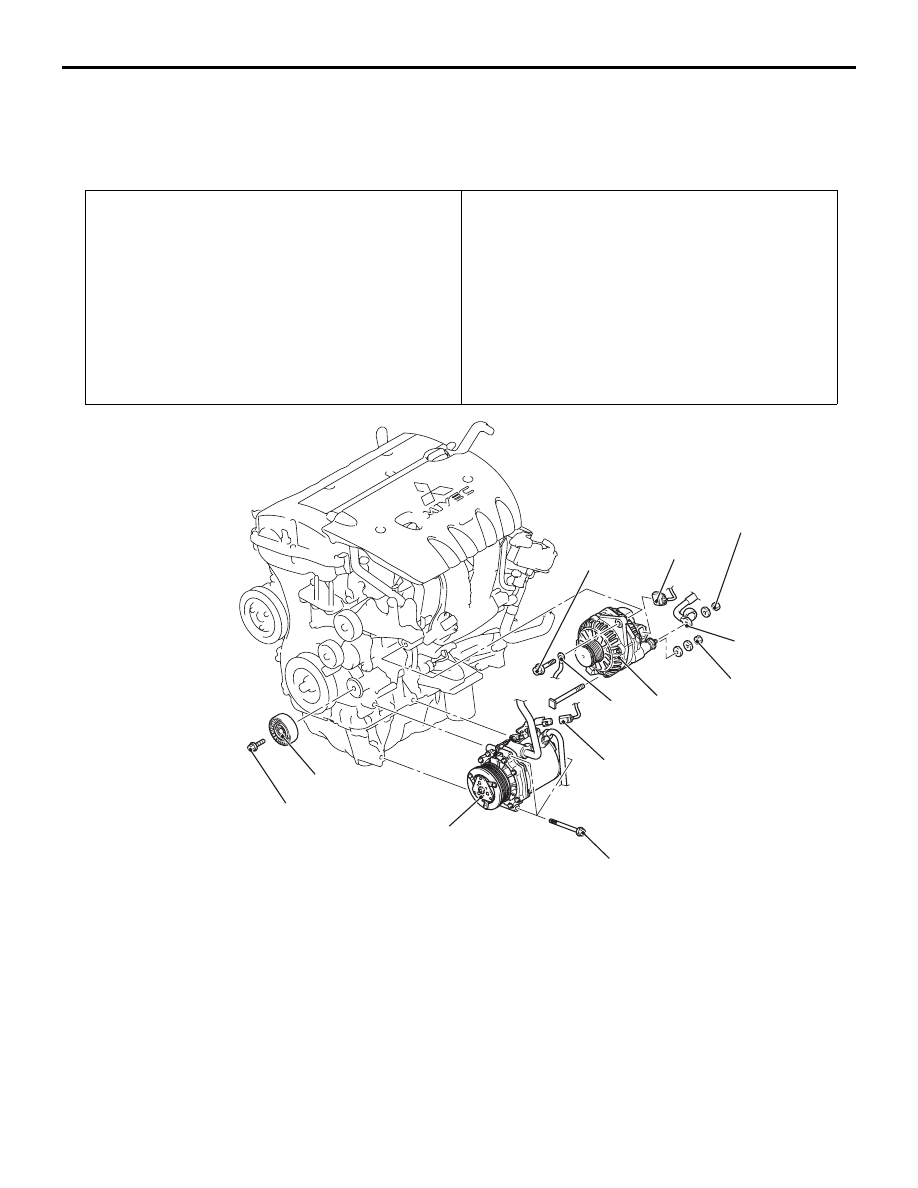

УЗЕЛ ГЕНЕРАТОРА ПЕРЕМЕННОГО
ТОКА

СНЯТИЕ И УСТАНОВКА

M1161001402049

Операции перед снятием
• Снятие переднего нижнего А и бокового (правого)

защитных кожухов моторного отсека (см. ГРУППУ 51

−

Защитный кожух

Стр.51-17

).

• Снятие сборника конденсата радиатора (см. ГРУППУ

14

− Радиатор

Стр.14-21

).

• Демонтаж ремня генератора переменного тока

и других ремней (См. ГРУППУ 11A

− Шкив коленчатого

вала

Стр.11A-16

).

Операции после установки
• Установка ремня генератора переменного тока

и других ремней (См. ГРУППУ 11A

− Шкив коленчатого

вала

Стр.11A-16

).

• Проверка натяжения ремня генератора переменного

тока и других ремней (см. ГРУППУ 11A

−

Обслуживание на автомобиле, Регулировка

и проверка натяжения приводного ремня

Стр.11A-7

).

• Установка сборника конденсата радиатора

(см. ГРУППУ 14

− Радиатор

Стр.14-21

).

• Установка переднего нижнего А и бокового (правого)

защитных кожухов моторного отсека (см. ГРУППУ 51

−

Защитный кожух

Стр.51-17

).

AB

48 ± 7 Нм

23 ± 6 Нм

44 ± 10 Нм

44 ± 10 Нм

12 ± 2 Нм

7

6

5

4

3

2

1

AC700151

Последовательность
демонтажа

1.

Натяжной шкив насоса
гидроусилителя рулевого
управления

2.

Разъем узла компрессора
кондиционера и муфты
кондиционера/

<<

A

>>

>>

B

<<

3.

Узел компрессора и муфты
кондиционера/

4.

Разъем генератора
переменного тока

5.

Вывод генератора

>>

A

<<

6.

Соединение провода «массы»

<<

B

>>

7.

Узел генератора

Последовательность
демонтажа (Продолжение)

ЗАРЯДНАЯ СИСТЕМА

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16-13

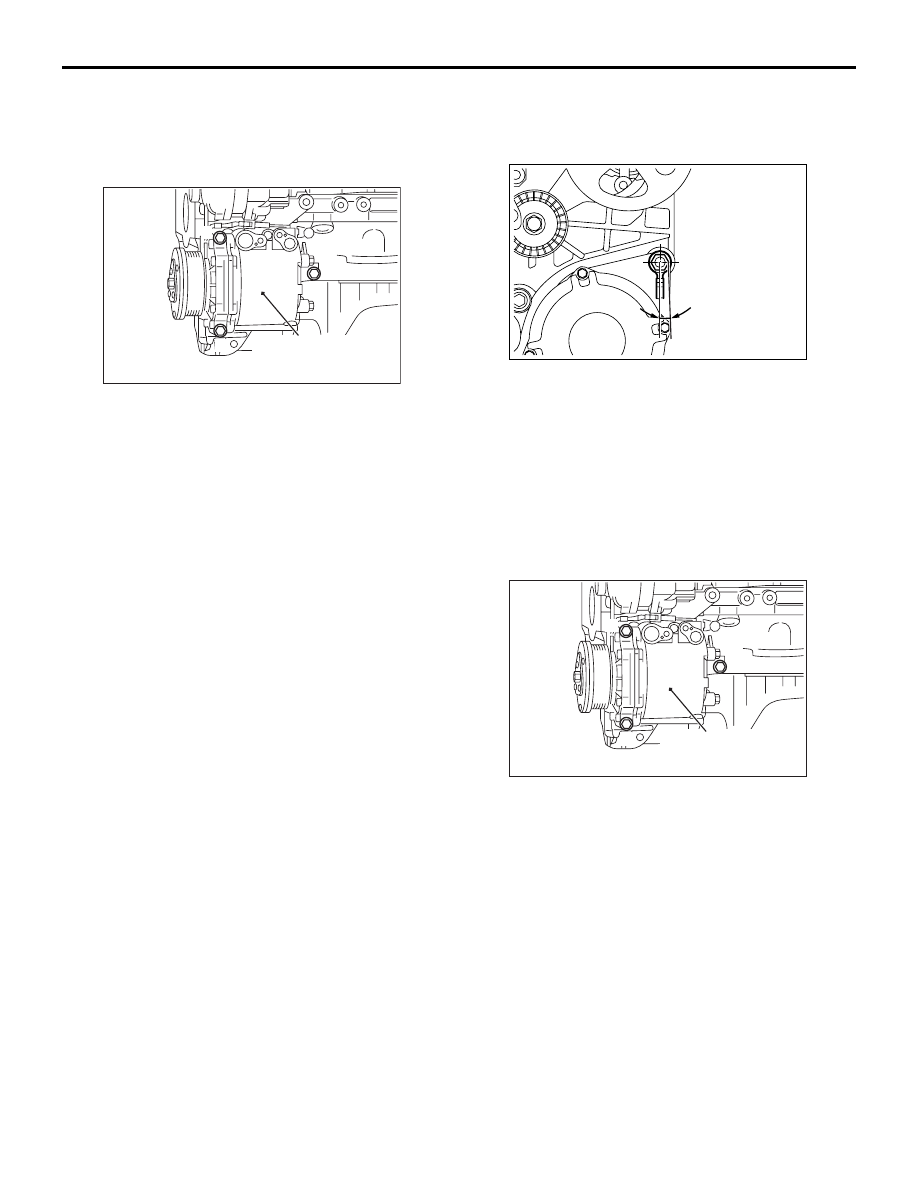

ЭТАПЫ ДЕМОНТАЖА
<<A>> ДЕМОНТАЖ УЗЛА
КОМПРЕССОРА И МУФТЫ
КОНДИЦИОНЕРА/

Компрессор и муфта

кондиционера в сборе

3

2

1

AB

AC506759

1. Отвернуть крепежные болты узла компрессора

кондиционера и муфты в номерном порядке,
как показано на рисунке./

2. Снять с кронштейна узел компрессора

кондиционера и муфту вместе со шлангом./

3. Закрепить снятый узел компрессора и муфту

кондиционера в положении, в котором они не
будут мешать снятию и установке генератора
переменного тока./

<<B>> ДЕМОНТАЖ УЗЛА ГЕНЕРАТОРА
ПЕРЕМЕННОГО ТОКА

Снять узел генератор переменного тока вниз.

ЭТАПЫ МОНТАЖА
>>A<< ПРИСОЕДИНЕНИЕ КАБЕЛЯ
ЗАЗЕМЛЕНИЯ

AC700109

1. Протянуть кабель заземления в направлении,

указанном на рисунке.

2. Затянуть крепежный болт генератора до

рекомендованного момента затяжки.

Момент затяжки: 44

± 10 Нм

>>B<< УСТАНОВКА УЗЛА
КОМПРЕССОРА И МУФТЫ
КОНДИЦИОНЕРА/

Компрессор и муфта

кондиционера в сборе

3

2

1

AC

AC506759

Затянуть крепежные болты компрессора и муфты
кондиционера до указанного момента затяжки
в номерном порядке, показанном на рисунке./

Момент затижки: 23

± 6 Нм

ЗАРЯДНАЯ СИСТЕМА

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16-14

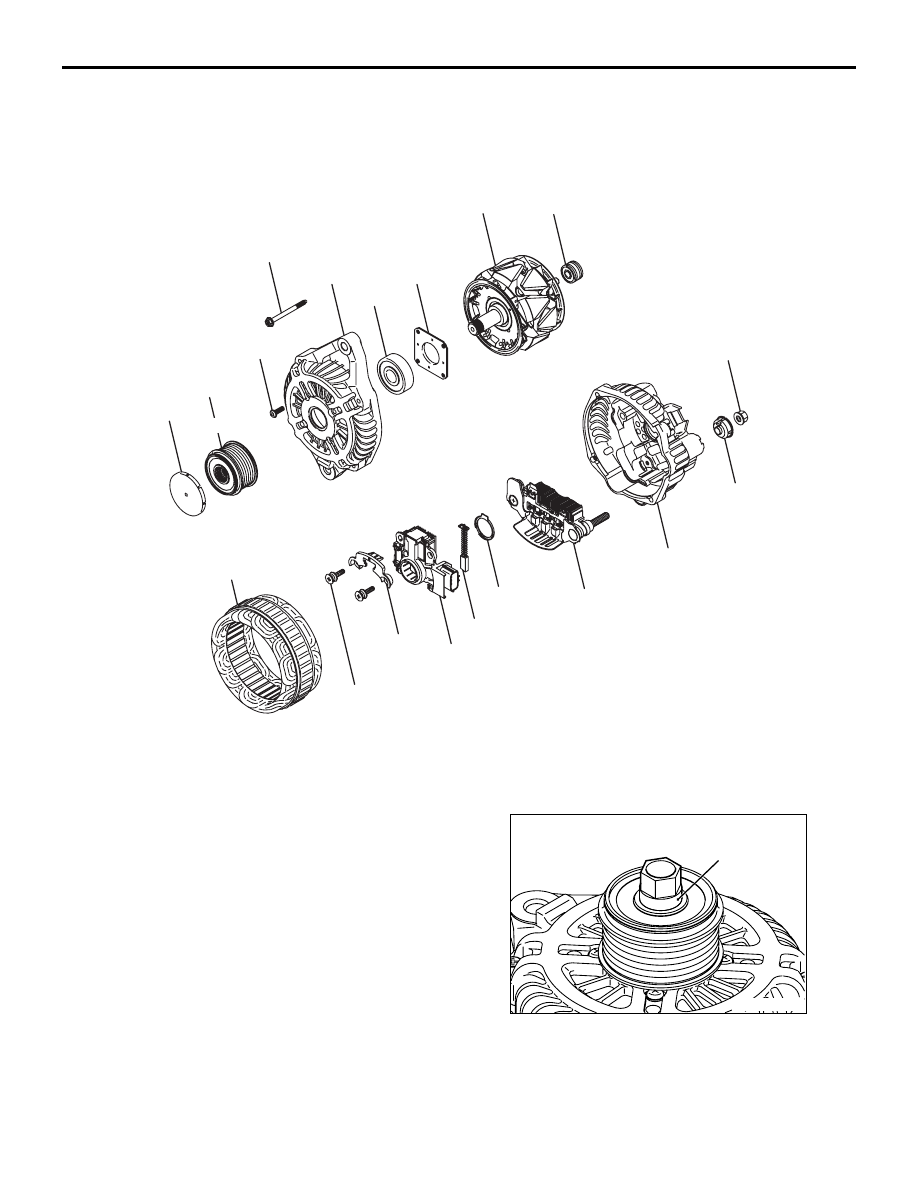

РАЗБОРКА И СБОРКА

M1161001600393

16 ± 2 Нм

3,9 ± 1,0 Нм

4,4 ± 1,0 Нм

3,9 ± 1,0 Нм

2

73 ± 12 Нм

AC

15

14

13

12

11

10

9

8

7

6

5

4

3

1

AK602621

Этапы демонтажа

1. Колпачок

<<

A

>> >>

C

<< 2. Шкив

<<

B

>> >>

B

<< 3. Передний кронштейн

4. Шайба
5. Передний подшипник
6. Ротор
7. Задний подшипник

<<

C

>>

8. Статор
9. Шайба

<<

C

>> >>

A

<< 10. Узел регулятора

11. Щетка
12. Резиновая прокладка
13. Выпрямитель
14. Изолятор
15. Задний кронштейн

ЭТАПЫ ДЕМОНТАЖА
<<A>> ДЕМОНТАЖ ШКИВА

AK602611AC

MB992226

1. Надеть специальную зубчатую втулку

(MB992226) на шкив.
