Mitsubishi Lancer X. Руководство - часть 246





AK602612 AC

MB992226

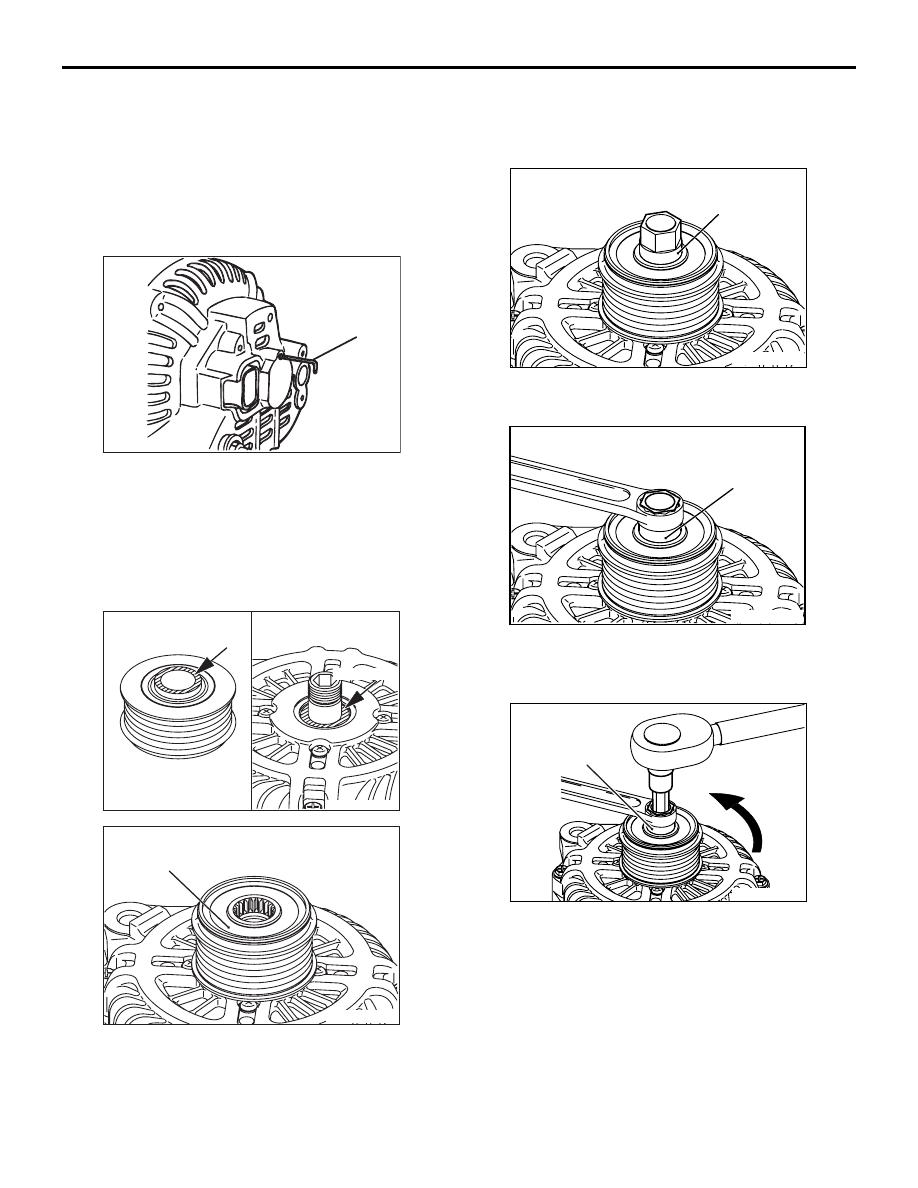

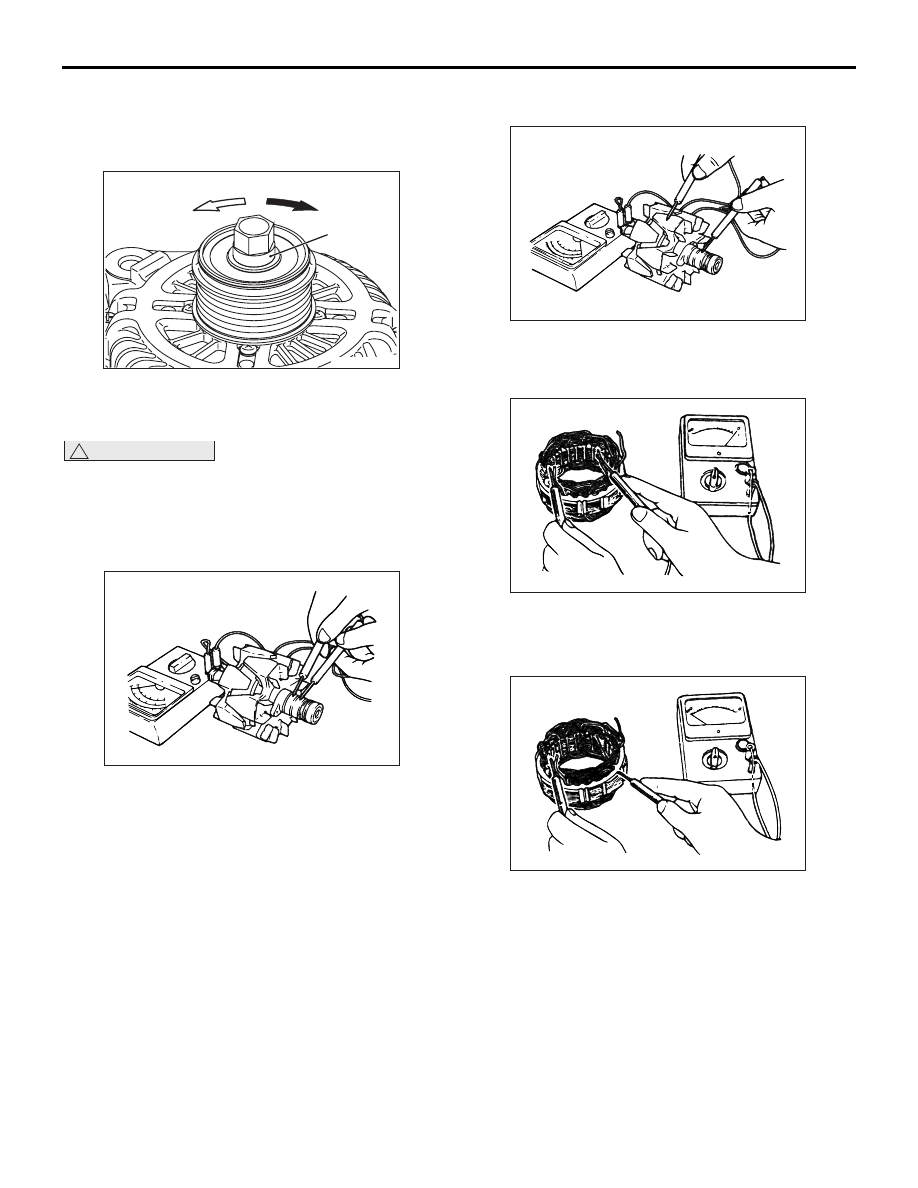

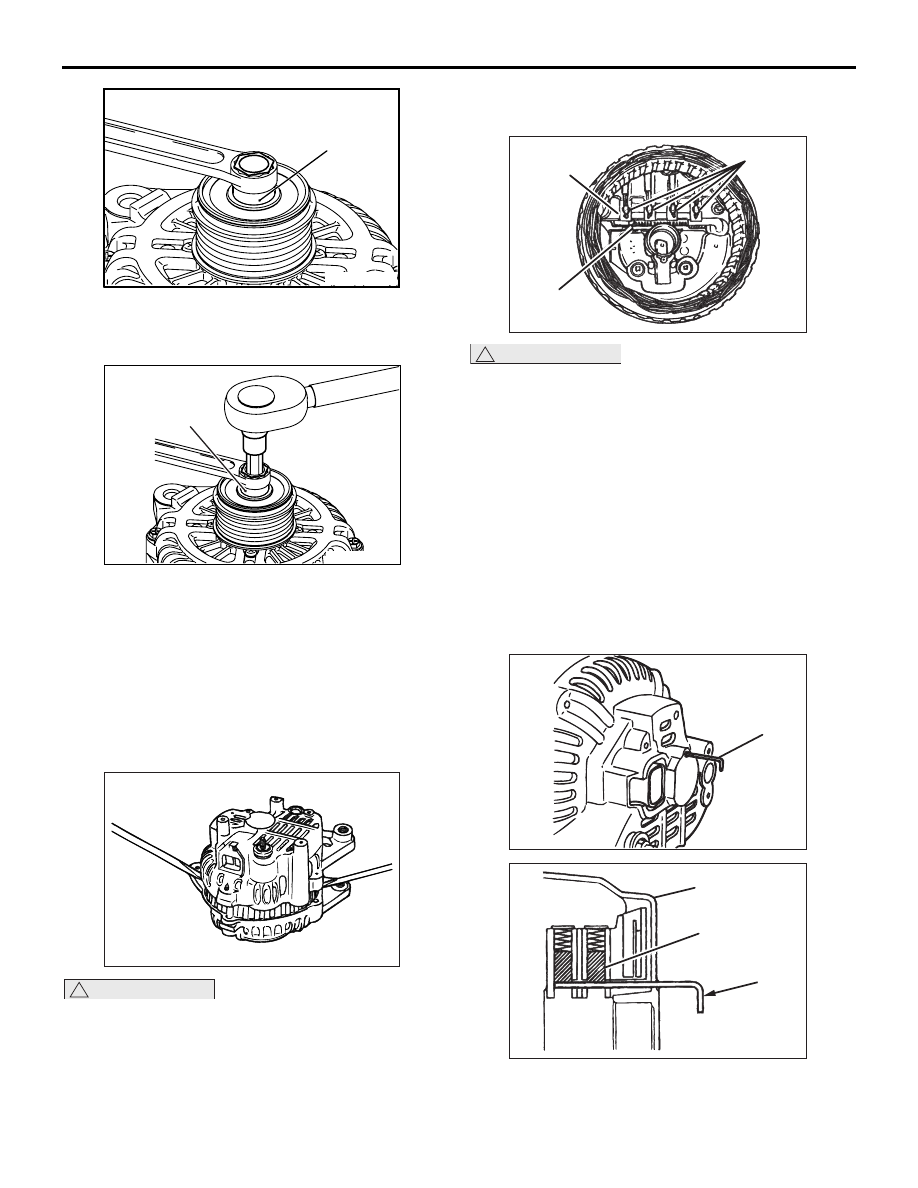

ЗАРЯДНАЯ СИСТЕМА

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16-15

2. Надеть накидной ключ на шестигранную

поверхность специальной зубчатой втулки
(MB992226).

AK602614

MB992226

AC

3. Вставить шестигранную головку с расстоянием

между гранями 10 мм в шестигранное
отверстие вала ротора.

4. Удерживать шкив накидным ключом. Вращать

вал ротора по часовой стрелке для снятия
шкива.

<<B>> ДЕМОНТАЖ ПЕРЕДНЕГО
КРОНШТЕЙНА

AK304670

!

ОСТОРОЖНО

Не вставлять лезвия отверток слишком
глубоко. Это может повредить обмотку статора.
Вставить лезвия отверток между передним
кронштейном и сердечником статора, а затем,
пользуясь отвертками как рычагами, отделить их
друг от друга.

<<C>> ДЕМОНТАЖ УЗЛА
СТАТОРА/РЕГУЛЯТОРА

AB

Выпрямитель

в сборе

Пайка

Пайка

AK304672

!

ОСТОРОЖНО

• Использовать паяльник мощностью

180

 250 Вт и отпаять контакты в течение

4 секунд. Если отпаивать контакты дольше,
это может повредить диоды за счет
разогрева.

• Не прикладывать излишнего усилия

к выводам диода.

1. Отпаять провода статора от основного диода

узла выпрямителя после того, как статор снят.

2. При снятии выпрямителя с регулятора отпаять

места припайки регулятора.

ЭТАПЫ ПОВТОРНОЙ СБОРКИ
>>A<< УСТАНОВКА УЗЛА РЕГУЛЯТОРА

AB

Провод

AK304673

AB

Провод

Щетка

Задний

кронштейн

AK304674

ЗАРЯДНАЯ СИСТЕМА

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16-16

После установки регулятора просунуть кусочек
провода через отверстие в заднем кронштейне,
одновременно прижимая щетку, чтобы она не
выпала.
ПРИМЕЧАНИЕ: Удерживание щетки проволокой
облегчает установку ротора.

>>B<< УСТАНОВКА РОТОРА

AB

Провод

AK304673

После установки ротора вытащить проволоку,
с помощью которой удерживалась щетка.

>>C<< УСТАНОВКА ШКИВА

1. Очистить внутреннюю поверхность качения

переднего подшипника и соответствующую
поверхность шкива.

Очистите

Очистите

AC

AK602609

Шкив

AC

AK602610

2. Навинчивать внутреннюю поверхность

качения шкива до тех пор, пока она не
соприкоснется с внутренней поверхностью
качения переднего подшипника.

AK602611AC

MB992226

3. Надеть специальную зубчатую втулку

(MB992226) на шкив.

AK602612 AC

MB992226

4. Надеть накидной ключ на шестигранную

поверхность специальной зубчатой втулки
(MB992226).

AK602613AC

MB992226

5. Вставить шестигранную головку с расстоянием

между гранями 10 мм в шестигранное
отверстие вала ротора.

6. Удерживать шкив накидным ключом.

Вращать шестигранную голову против часовой
стрелки для затяжки ее до указанного момента
73

± 12 Нм.

ЗАРЯДНАЯ СИСТЕМА

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16-17

ОСМОТР



M1161001700356

ШКИВ

MB992226

Поверните

Замок

AC

AK602663

Блокирует шкив при вращении его по часовой
стрелке. Убедиться, что шкив легко вращается
против часовой стрелки.

!

ОСТОРОЖНО

Блокирование односторонней муфты может
повредить приводной ремень и стать
причиной нештатного шума при работе.

РОТОР

AK304676

1. Измерить сопротивление между двумя

коллекторными кольцами обмотки ротора,
чтобы убедиться в их целостности.
Заменить ротор, если значение измеренного
сопротивления не находится в стандартном
диапазоне.

Стандартное значение: 2,1

 2,4

2. Прозвонить на наличие контакта между

коллекторными кольцами и якорем..

AK304677

3. Если контакт есть, заменить ротор.

СТАТОР

AK304678

1. Прозвонить на наличие контакта между

выводами обмотки.
Если контакта нет, заменить статор.

AK304679

2. Прозвонить на наличие контакта между

обмоткой и якорем.
Если контакт есть, заменить статор.

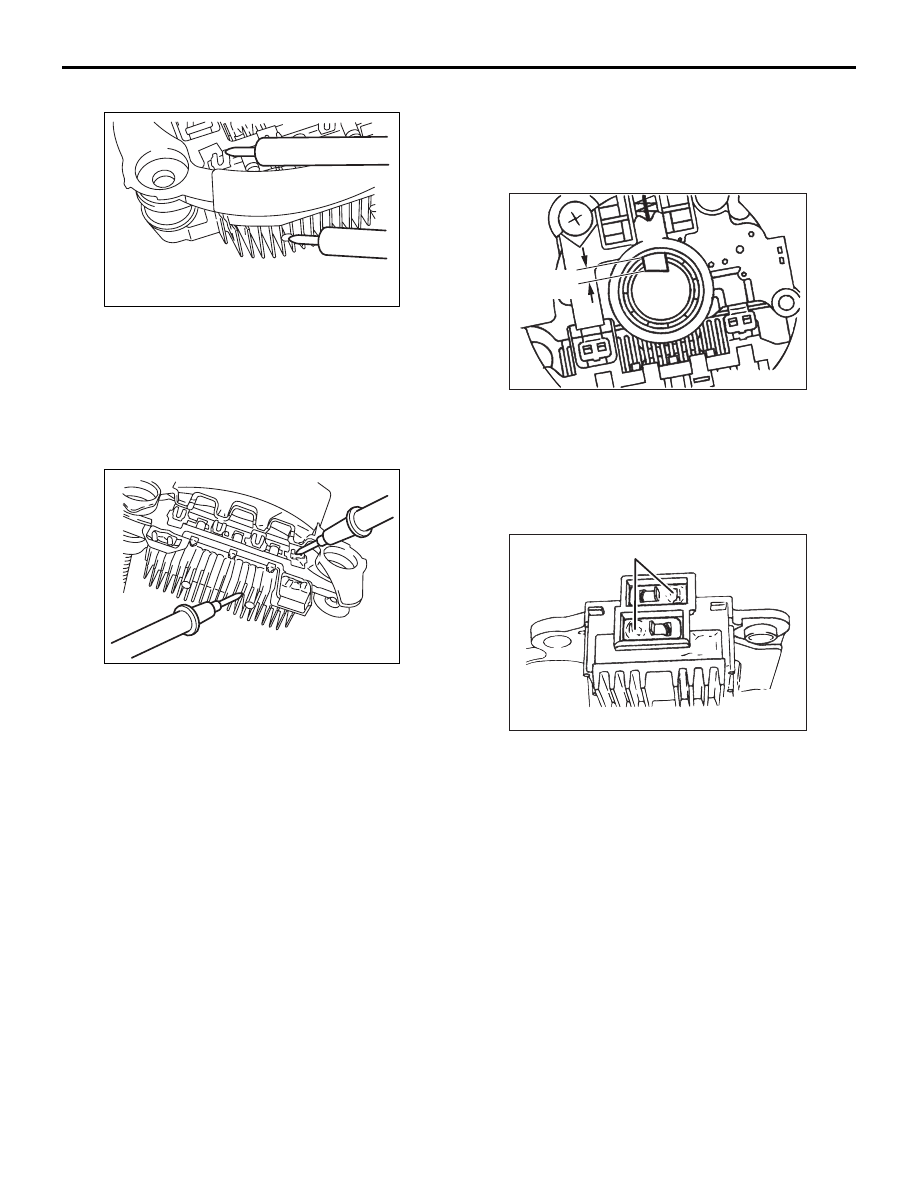

СИСТЕМА ЗАПУСКА

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16-18

УЗЕЛ ВЫПРЯМИТЕЛЯ

AK603113

1. Проверить состояние (+) радиатора, прозвонив

на наличие контакта между (+) радиатора
и каждым из соединительных проводов
обмотки статора.
Если между выводами слишком низкое либо
слишком высокое сопротивление - диод
пробит. Заменить узел выпрямителя.

AK603114

2. Проверить состояние (

−) радиатора, прозвонив

на наличие контакта между (

−) радиатора

и каждым из соединительных выводов провода
обмотки статора.

Если между выводами слишком низкое либо
слишком высокое сопротивление - диод
пробит. Заменить узел выпрямителя.

ЩЕТКА

AB

Длина

выступа

AK304683

1. Измерить длину выступающей части щетки.

Заменить щетку, если выступающая часть
короче предельного значения.

Предельное значение: 2 мм минимум

2. Отпаять провод щетки. После этого щетку

можно вытащить.

AB

Пайка

AK304684

3. Вставить новую щетку, вдвинув ее

в держатель, как показано на рисунке,
и припаять провод.

СИСТЕМА ЗАПУСКА

ОБЩИЕ СВЕДЕНИЯ

M1162000100729

При повороте ключа зажигания в положение
«СТАРТ» ток начинает течь в притягивающих
и удерживающих обмотках, расположенных
внутри магнитного переключателя, притягивая
к себе якорь переключателя. При притягивании
якоря приводится в действие связанный с ним
рычаг, вступающий в зацепление с муфтой
стартера.

С другой стороны, притягивание якоря включает
магнитный переключатель, замыкая между собой
выводы «B» и «M». Таким образом, начинает течь
ток, который начинает вращать двигатель
стартера.
Когда, после запуска двигателя, ключ зажигания
поворачивается в положение «ВКЛ», муфта
стартера выходит из зацепления с коронной
шестерней.
