ЦЕПЬ ПРИВОДА МАСЛЯНОГО НАСОСА

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-59

ЦЕПЬ ПРИВОДА МАСЛЯНОГО НАСОСА

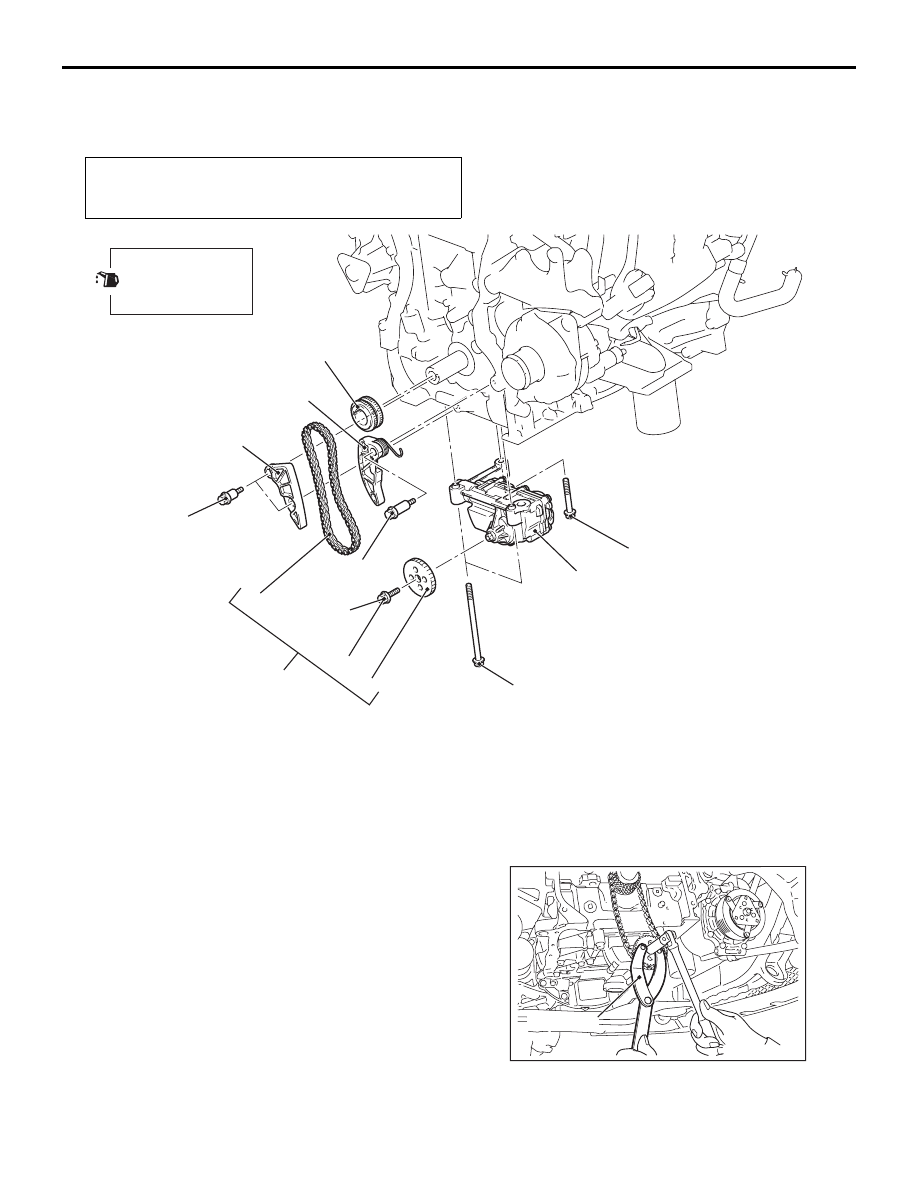

СНЯТИЕ И УСТАНОВКА

M1112009100033

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ ЦЕНТРАЛЬНОГО БОЛТА
ЗВЕЗДОЧКИ МАСЛЯНОГО
НАСОСА/ЦЕПИ И ЗВЕЗДОЧКИ
МАСЛЯНОГО НАСОСА

1. Удерживать звездочку масляного насоса

специальным ключом для верхней части
крышки (MB991346).

Операции перед снятием и операции после
установки
• Снятие и установка цепи ГРМ (см.

Стр.11A-53

).

Перед установкой

смажьте моторным

маслом все дви-

жущиеся части.

4

3

AB

8

7

6

5

2

1

26 ± 2 Нм

26 ± 2 Нм

23 ± 2 Нм

10 ± 2 Нм

10 ± 2 Нм

AC613545

Последовательность
демонтажа

>>

B

<<

1.

Направляющая цепи привода
масляного насоса

>>

B

<<

2.

Рычаг натяжителя цепи
привода масляного насоса

<<

A

>>

3.

Центральный болт звездочки
привода масляного насоса

<<

A

>>

4.

Цепь и звездочка привода
масляного насоса

>>

B

<<

5.

Цепь привода масляного
насоса

>>

B

<<

6.

Звездочка привода масляного
насоса

7.

Корпус масляного насоса

>>

A

<<

8.

Звездочка коленчатого вала

AC611491

MB991346

AC

ЦЕПЬ ПРИВОДА МАСЛЯНОГО НАСОСА

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-60

2. Отвернуть центральный болт звездочки

масляного насоса и снять цепь и звездочку
масляного насоса.

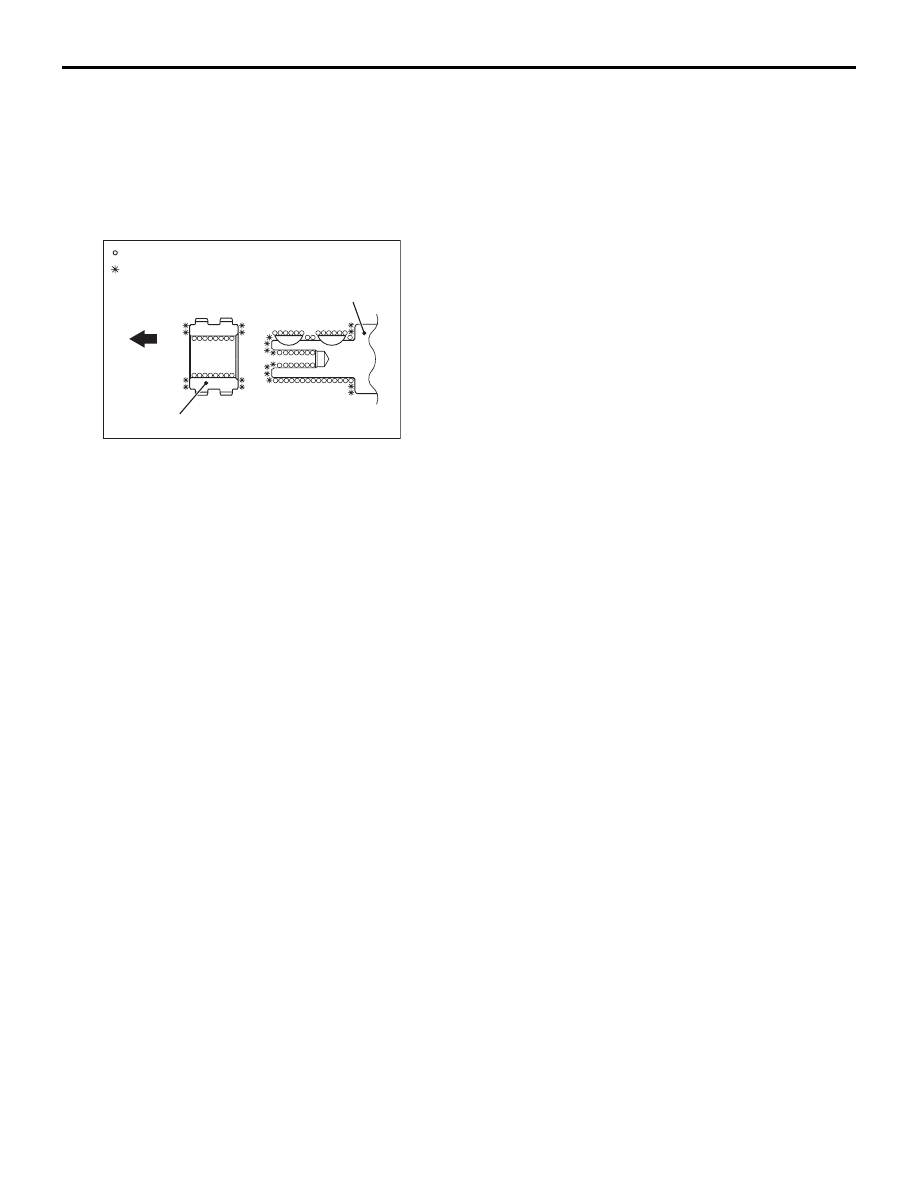

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< УСТАНОВКА ЗВЕЗДОЧКИ
КОЛЕНЧАТОГО ВАЛА

1. При помощи ветоши удалить грязь со

звездочки коленчатого вала и с коленчатого
вала, как показано на рисунке, затем
обезжирить очищенные поверхности.

ПРИМЕЧАНИЕ: Обезжиривание необходимо
для удаления остатков масла,
способствующего сокращению
коэффициента трения сжатых
поверхностей.

2. Установить поршень №1 в ВМТ такта сжатия.
3. Установить звездочку на коленчатый вал

>>B<< УСТАНОВКА ЗВЕЗДОЧКИ
МАСЛЯНОГО НАСОСА/РЫЧАГА
НАТЯЖИТЕЛЯ МАСЛЯНОГО
НАСОСА/НАПРАВЛЯЮЩЕЙ ЦЕПИ
МАСЛЯНОГО НАСОСА

1. Установить поршень №1 в ВМТ такта сжатия.
2. Установить звездочку масляного насоса

в картер масляного насоса.

3. Установить цепь масляного насоса на

звездочку коленчатого вала.

4. Установить цепь масляного насоса на

звездочку масляного насоса.

: Протрите салфеткой.

: Протрите салфеткой и обезжирьте.

Передняя

часть

двигателя

AC

Коленчатый вал

Звездочка коленчатого вала

AC609811

МАСЛЯНЫЙ НАСОС

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-61

МАСЛЯНЫЙ НАСОС

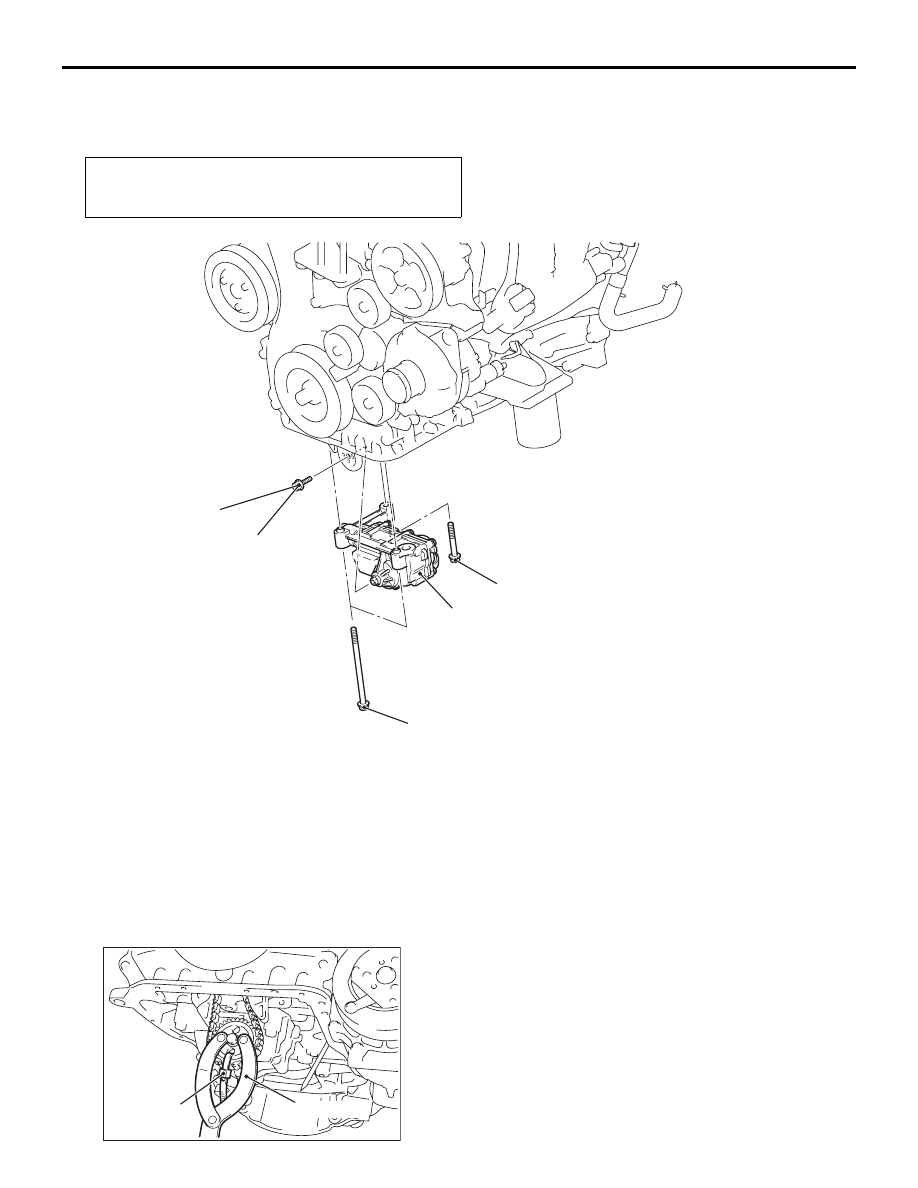

СНЯТИЕ И УСТАНОВКА

M1112009300037

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ ДЕМОНТАЖЕ
<<A>> СНЯТИЕ ЦЕНТРАЛЬНОГО БОЛТА
ЗВЕЗДОЧКИ ПРИВОДА МАСЛЯНОГО
НАСОСА

1. Закрепить звездочку и цепь масляного насоса

проводом для предотвращения
проскальзывания цепи относительно
звездочки масляного насоса.

2. Удерживать звездочку масляного насоса

специальным ключом для верхней части
крышки (MB991346).

3. Снять звездочку масляного насоса вместе

с прикрепленной к ней цепью масляного
насоса.

Операции перед снятием и операции после установки
• Снятие и установка масляного поддона картера

(см.

Стр.11A-38

).

AB

1

2

26 ± 2 Нм

26 ± 2 Нм

23 ± 2 Нм

AC613550

Последовательность демонтажа

<<

A

>>

1.

Центральный болт звездочки
привода масляного насоса

2.

Корпус масляного насоса

AC

MB991346

Стяжка

кабельная

AC611704

ДВИГАТЕЛЬ В СБОРЕ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-62

ДВИГАТЕЛЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1112001003633

!

ОСТОРОЖНО

После установки двигателя в сборе инициализировать полученное значение при помощи
тестера M.U.T.-III (см. ГРУППА 00

− Меры предосторожности перед обслуживанием и процедура

инициализации полученных значений для двигателя с распределенным впрыском

Стр.00-20

).

Операции перед снятием
• Снятие капота (см. ГРУППА 42А − Капот

Стр.42A-6

).

• Уменьшение давления в топливопроводе [см. ГРУППА

13А

− Сервис без демонтажа, отсоединение

топливного насоса (как сократить давление

трубопроводов)

Стр.13A-301

].

• Снятие переднего нижнего (B) и бокового (правого)

защитных кожухов моторного отделения (см. ГРУППА

51

− Защитный кожух

Стр.51-17

).

• Слив охлаждающей жидкости (см. ГРУППА 14 −

Обслуживание без демонтажа, Замена охлаждающей

жидкости

Стр.14-10

).

• Слив моторного масла (см. ГРУППА 12 −

Обслуживание без демонтажа, Замена масла

Стр.12-3

).

• Слив жидкости для КПП <МКПП> (см. ГРУППА 22А −

Обслуживание без демонтажа, Замена жидкости для

КПП

Стр.22A-4

).

• Слив жидкости для КПП <вариатор> (см. ГРУППА 23А

− Обслуживание без демонтажа, Плановое

обслуживание, Замена жидкости для

вариатора

Стр.23A-75

).

• Снятие крышки двигателя (см.

Стр.11A-19

).

• Снятие впускного шланга воздухоочистителя

и воздухоочистителя в сборе (см. ГРУППА 15

−

Воздухоочиститель

Стр.15-3

).

• Снятие аккумуляторной батареи и полки для

аккумуляторной батареи (см. ГРУППА 54А

−

Аккумуляторная батарея

Стр.54A-12

).

• Снятие блока управления двигателем (см. ГРУППА

13A

− Блок управления двигателем

Стр.13A-319

).

• Снятие распорки (см. ГРУППА 42А − Распорка

Стр.42A-11

).

• Снятие радиатора (см. ГРУППА 14 − Радиатор

Стр.14-21

).

Операции после установки
• Установка радиатора (см. ГРУППА 14 − Радиатор

Стр.14-21

).

• Установка распорки (см. ГРУППА 42А − Распорка

Стр.42A-11

).

• Установка блока управления двигателем (см. ГРУППА

13A

− Блок управления двигателем

Стр.13A-319

).

• Установка аккумуляторной батареи и полки для

аккумуляторной батареи (см. ГРУППА 54А

−

Аккумуляторная батарея

Стр.54A-12

).

• Установка впускного шланга воздухоочистителя

и воздухоочистителя в сборе (см. ГРУППА 15

−

Воздухоочиститель

Стр.15-3

).

• Установка крышки двигателя (см.

Стр.11A-19

).

• Заливка жидкости для КПП <МКПП> (см. ГРУППА 22А

− Обслуживание без демонтажа, Замена жидкости для

КПП

Стр.22A-4

).

• Заливка жидкости для КПП <вариатор> (см. ГРУППА

23А

− Обслуживание без демонтажа, Плановое

обслуживание, Замена жидкости для

вариатора

Стр.23A-75

).

• Заливка моторного масла (см. ГРУППА 12 −

Обслуживание без демонтажа, Замена масла

Стр.12-3

).

• Заливка охлаждающей жидкости (см. ГРУППА 14 −

Обслуживание без демонтажа, Замена охлаждающей

жидкости

Стр.14-10

).

• Проверка натяжения ремня привода генератора

(см.

Стр.11A-7

).

• Установка переднего нижнего (B) и бокового (правого)

защитных кожухов моторного отделения (см. ГРУППА

51

− Защитный кожух

Стр.51-17

).

• Проверка течи топлива

• Установка капота (см. ГРУППА 42А − Капот

Стр.42A-6

).
