ДВИГАТЕЛЬ В СБОРЕ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-63

8,5 ± 1,5 Нм

2

7

6

12 ± 2 Нм

3

4

5

1

AB

AC613555

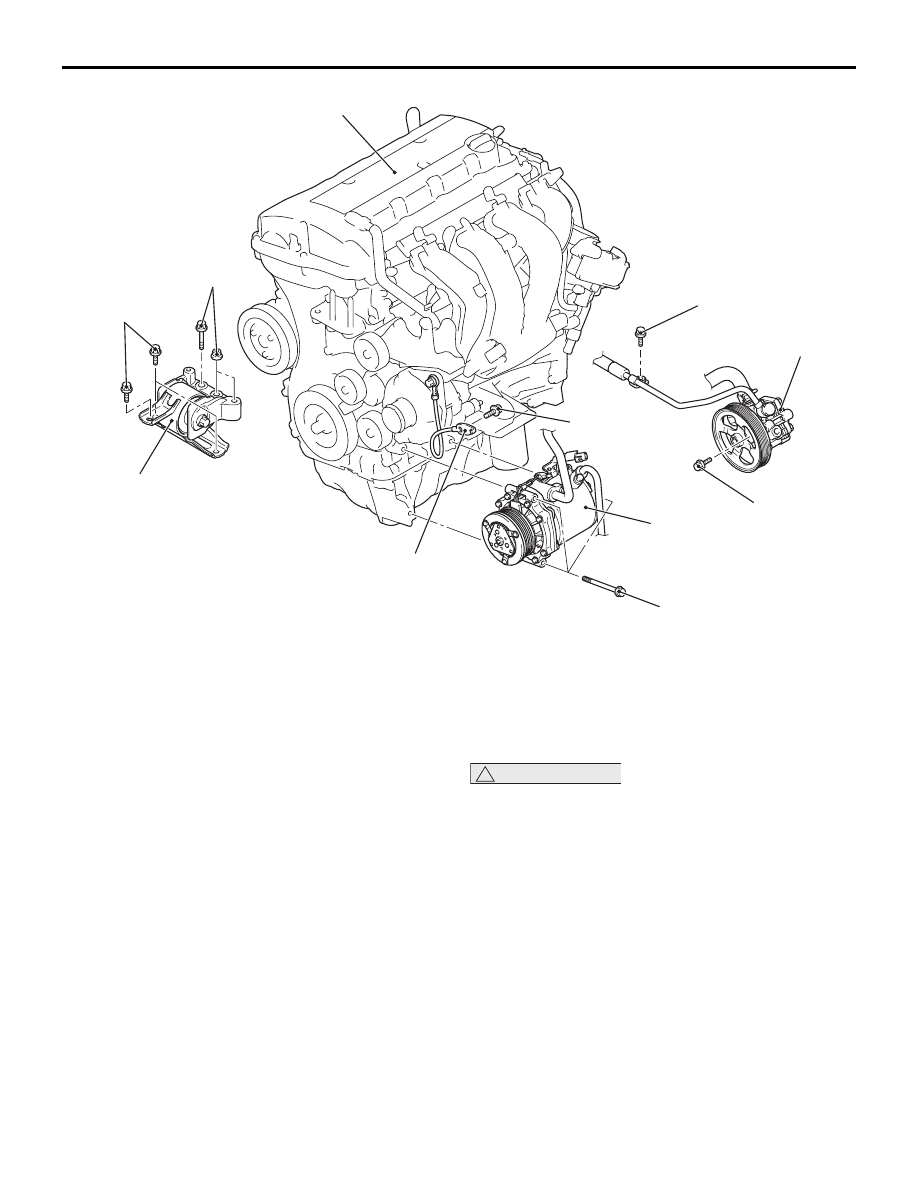

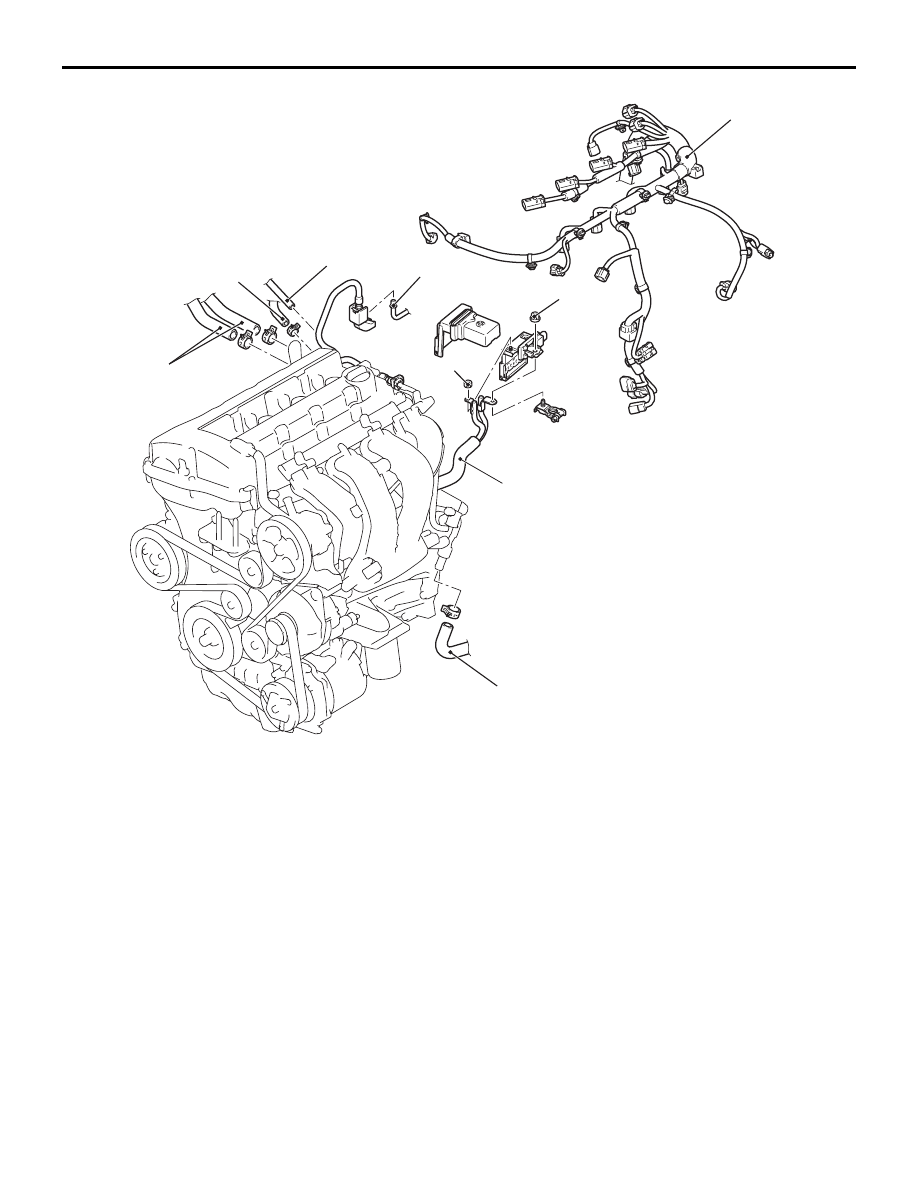

Последовательность
демонтажа

<<

A

>>

•

Декоративная панель капота
(см. ГРУППА 42А,

− Отдельная

панель

Стр.42A-135

)

1.

Соединение жгута
электропроводки управления

2.

Соединение провода
аккумуляторной батареи

3.

Соединение шланга отопителя

4.

Соединение вакуумного шланга
корпуса

5.

Соединение вакуумного шланга
усилителя тормозов

6.

Соединение шланга магистрали
системы охлаждения

<<

B

>>

>>

D

<<

7.

Соединение топливного шланга
высокого давления

•

Ремень привода генератора
и других агрегатов
(см.

Стр.11A-16

).

Последовательность
демонтажа (Продолжение)

ДВИГАТЕЛЬ В СБОРЕ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-64

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ ДЕКОРАТИВНОЙ
ПАНЕЛИ КАПОТА

!

ОСТОРОЖНО

После снятия декоративной панели
выполнять операции, соблюдая меры
предосторожности во избежание
повреждения ветрового стекла.
После снятия декоративной панели прикрепить
защитную пленку к нижней части ветрового
стекла.

13 ± 2 Нм

12

66 ± 7 Нм

50 ± 5 Нм

9,0 ± 2,0 Нм

23 ± 6 Нм

25 ± 4 Нм

10

11

9

8

AB

AC613556

Последовательность
демонтажа

<<

C

>>

8.

Насос гидроусилителя рулевого
управления в сборе

<<

D

>>

>>

C

<<

9.

Компрессор и муфта
кондиционера в сборе

<<

E

>>

•

Коробка передач в сборе
<МКПП> (см. ГРУППА 22А

−

Коробка передач в сборе

Стр.22A-7

).

<<

E

>>

•

Коробка передач в сборе
<вариатор> (см. ГРУППА 23А

−

Коробка передач в сборе

Стр.23A-92

).

10. Соединение провода «массы»

<<

F

>>

>>

B

<<

11. Опора двигателя

<<

G

>> >>

A

<<

12. Двигатель в сборе

ДВИГАТЕЛЬ В СБОРЕ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-65

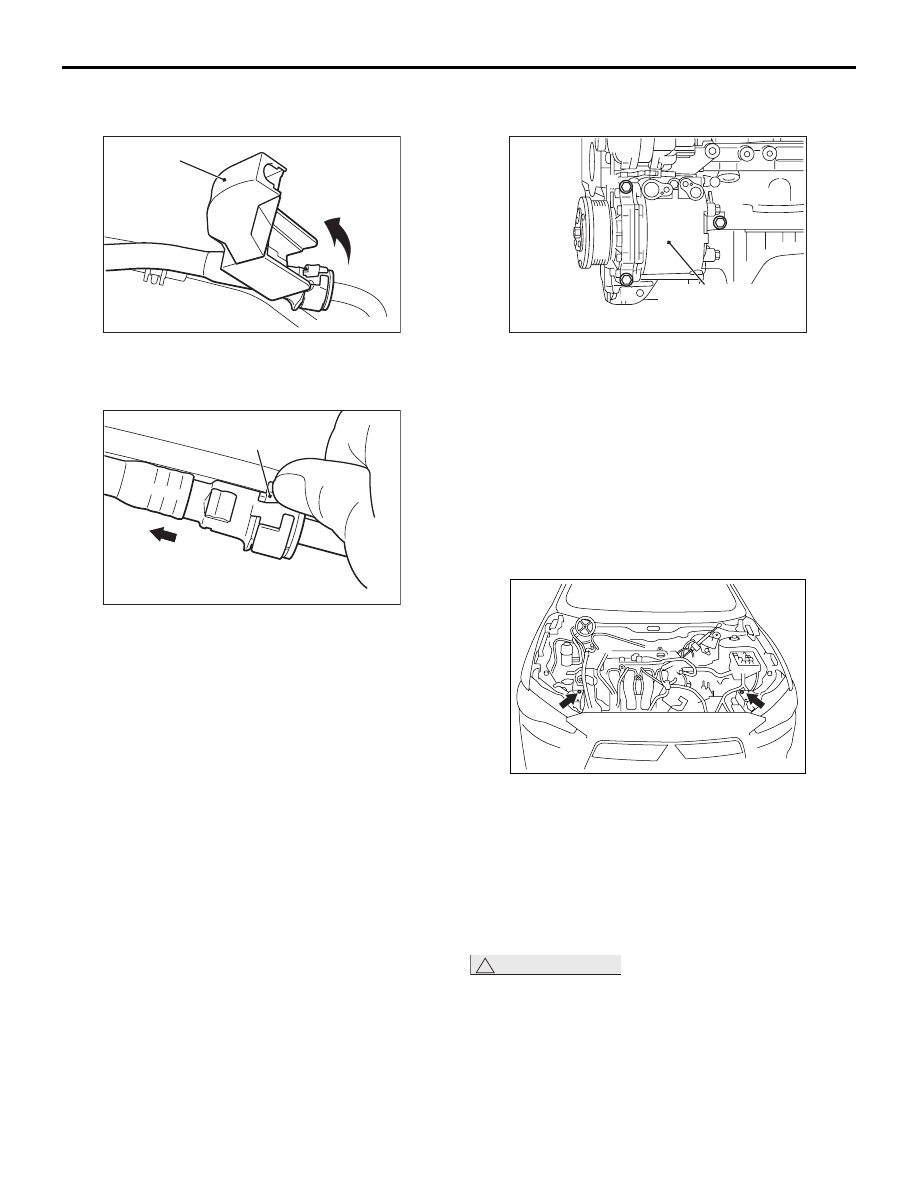

<<B>> СНЯТИЕ ТОПЛИВНОГО ШЛАНГА
ВЫСОКОГО ДАВЛЕНИЯ

1. Снять заглушку топливного шланга высокого

давления.

2. Поднять держатель топливного шланга

высокого давления и вытянуть в направлении,
указанном на рисунке.
ПРИМЕЧАНИЕ: Если держатель
разблокирован, аккуратно установить его
после снятия топливного шланга высокого
давления.

<<C>> СНЯТИЕ НАСОСА
ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО
УПРАВЛЕНИЯ В СБОРЕ

1. При установленном шланге снять

с кронштейна насос гидроусилителя рулевого
колеса в сборе.

2. Закрепить снятый насос гидроусилителя

рулевого колеса в положении, в котором он не
будет мешать снятию и установке двигателя.

<<D>> СНЯТИЕ КОМПРЕССОРА И
МУФТЫ КОНДИЦИОНЕРА В СБОРЕ

1. Отвернуть крепежные болты компрессора

кондиционера и муфты в сборе в номерном
порядке, как показано на рисунке.

2. Снять с кронштейна компрессор кондиционера

и муфту в сборе вместе со шлангом.

3. Закрепить снятый компрессор и муфту

кондиционера в положении, в котором они не
будут мешать снятию и установке двигателя.

<<E>> СНЯТИЕ КОРОБКИ ПЕРЕДАЧ
В СБОРЕ

1. Установить верхние болты панели крепления

фары в положение, показанное на рисунке.

2. Снять КПП в сборе (см. ГРУППА 22A

− Коробка

передач в сборе

Стр.22A-7

) <МКПП> или

(см. ГРУППА 23A

− Коробка передач в сборе

Стр.23A-92

) <вариатор>.

<<F>> СНЯТИЕ ОПОРЫ ДВИГАТЕЛЯ

!

ОСТОРОЖНО

При использовании домкрата для поддержки
двигателя и КПП в сборе не допускайте
деформации масляного поддона картера.
1. При поддержании двигателя поместить

домкрат под масляный поддон картера,
установив между ними деревянную подкладку.

Упор

AB

0

C30186

A

Фиксатор

AB

1

C30186

A

Компрессор и муфта

кондиционера в сборе

3

2

1

AB

AC506759

AC609445

AC

ДВИГАТЕЛЬ В СБОРЕ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-66

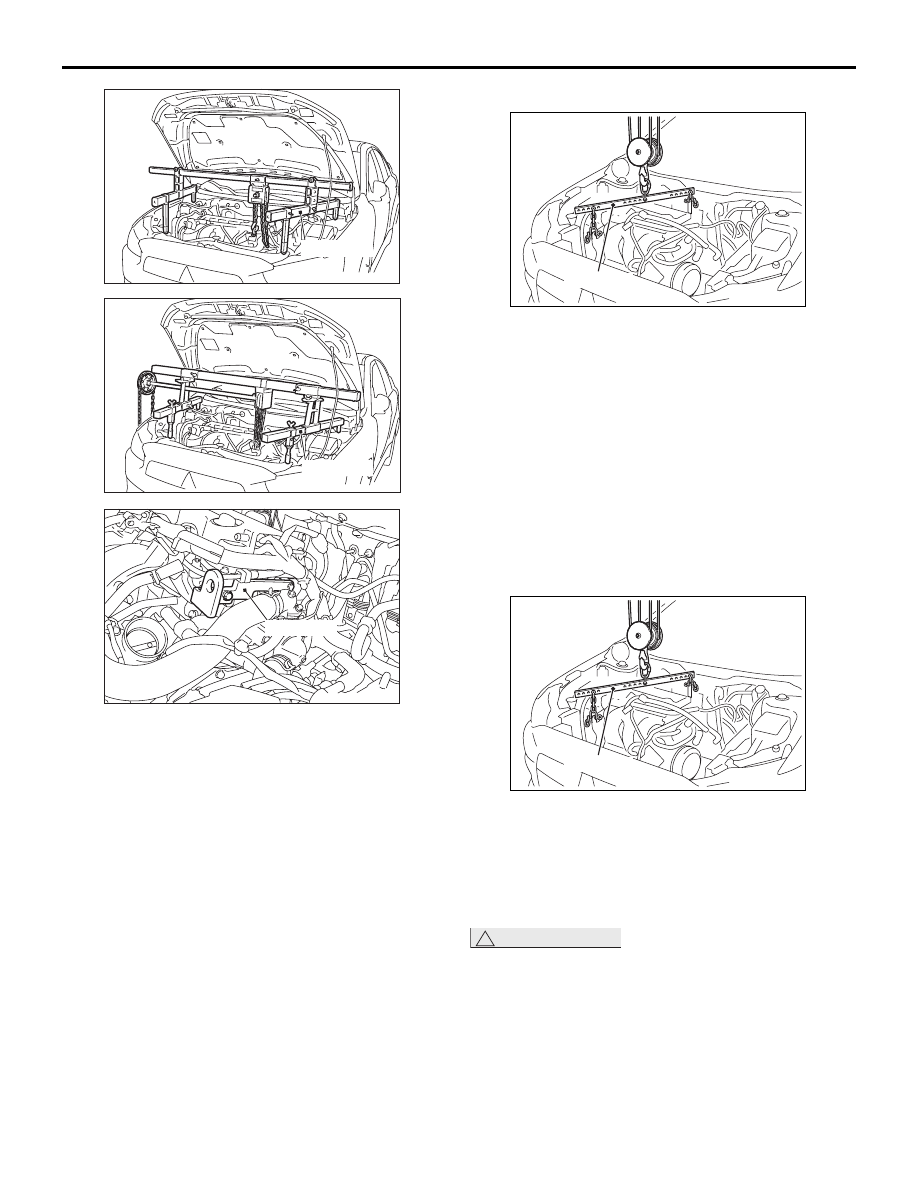

2. Снять подъемник двигателя (MB991928 или

MB991895) и кронштейн подъемника для
двигателя (MB992201), которые были
установлены для поддержки двигателя при
снятии КПП (см. ГРУППА 22А

− Коробка

передач в сборе

Стр.22A-7

) <МКПП> или

(см. ГРУППА 23А

− Коробка передач в сборе

Стр.23A-92

) <вариатор>.

3. Отрегулировать высоту домкрата так, чтобы

масса двигателя не прилагалась к опоре
двигателя, снять опору двигателя.

<<G>> СНЯТИЕ ДВИГАТЕЛЯ В СБОРЕ

1. Установить специальный балансир

подъемника для двигателя (MB991454) на
кронштейн насоса гидроусилителя рулевого
колеса и на подъемник для двигателя,
установить блокировку цепи.

2. Убедившись в том, что все кабели, шланги,

провода и т.п. отсоединены от двигателя,
медленно поднять двигатель в сборе
с блокиратором цепи для вывода двигателя из
моторного отсека.

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< УСТАНОВКА ДВИГАТЕЛЯ В СБОРЕ

Установить двигатель в сборе, соблюдая меры
предосторожности для предотвращения
повреждения соединений кабелей, шлангов
и проводов.

>>B<< УСТАНОВКА ОПОРЫ ДВИГАТЕЛЯ

!

ОСТОРОЖНО

При использовании домкрата для поддержки
двигателя и КПП в сборе не допускайте
деформации масляного поддона картера.
1. Поместить домкрат под масляный поддон

картера, установив между ними деревянную
подкладку, и установить монтажную опору
двигателя, одновременно регулируя
положение двигателя.

2. Снять балансир подъемника для двигателя

(MB991454).

AC611566 AC

MB991928

AC611563 AC

MB991895

AC611567AC

MB992201

AC609297

AC611556

AC

MB991454

AC609297

AC611556

AC

MB991454
