Mitsubishi Lancer X. Руководство - часть 207





ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-257

ШАГ 10. Измерить напряжение на разъеме
D-19 топливного насоса.

• Отсоединить разъем и измерить

сопротивление со стороны проводки.

• Ключ зажигания: ВКЛ

• Напряжение между выводом № 5 и землей.

OK: Системное напряжение

Q: Результаты проверки в норме?

ДА :

Переход к шагу 11.

НЕТ :

Измерить и отремонтировать
электропроводку между разъемом C-314
(вывод № 1) ETACS-блока управления
и разъемом D-19 (вывод № 5) топливного
насоса.

• Проверить линию электропитания

на обрыв/короткое замыкание цепи.

ШАГ 11. Проверить электропроводку между
разъемом C-304 (вывод № 11) ETACS-блока
управления и разъемом B-09 (вывод № 96)
блока управления двигателем.

• Проверить линию электропитания на наличие

повреждений.

Q: Результаты проверки в норме?

ДА :

Переход к шагу 12.

НЕТ :

Отремонтировать поврежденный провод
электропроводки.

ШАГ 12. Проверить электропроводку между
разъемом A-33X (вывод № 2) реле управления
двигателем и разъемом C-307 (вывод № 1)
ETACS-блока управления.

• Проверить линию электропитания на наличие

повреждений.

Q: Результаты проверки в норме?

ДА :

Переход к шагу 13.

НЕТ :

Отремонтировать поврежденный провод
электропроводки.

ШАГ 13. Проверить электропроводку между
разъемом C-314 (вывод № 1) ETACS-блока
управления и разъемом D-19 (вывод № . 5)
топливного насоса.

• Проверить линию электропитания на наличие

повреждений.

Q: Результаты проверки в норме?

ДА :

Переход к шагу 14.

НЕТ :

Отремонтировать поврежденный провод
электропроводки.

ШАГ 14. Проверка привода с помощью
M.U.T.-III

• См. Ссылочную таблицу проверки привода

Стр.13A-283

.

a. Пункт 9: Топливный носос

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(См. ГРУППУ 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Заменить блок управления двигателем.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-258

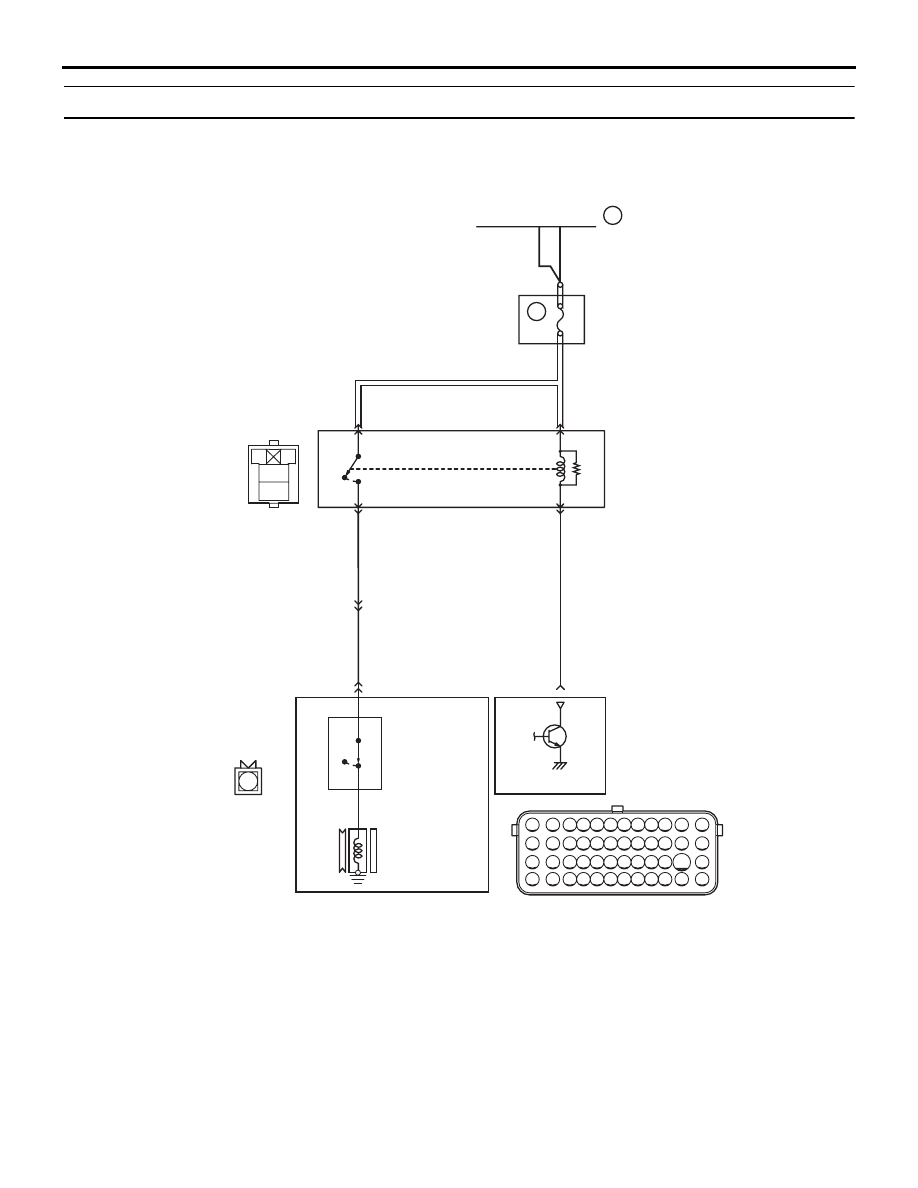

Процедура проверки 22: Система реле компрессора A/C

LG

LG

O

W

W

Цветовая кодировка проводов
B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой
BR: Коричневый     O: Оранжевый     GR: Серый
R: Красный     P: Розовый     V: Фиолетовый     PU: Пурпурный     SI: Серебристый

Плавкое соединение

Блок управления
двигателем

Блок реле
(моторный отсек)

36

ON

ON

OFF

5

1

3

B-09

AB

102

Цепь реле компрессора кондиционера

Электромаг-
нитная муфта

Компрессор кондиционера в сборе

Температурное
реле
хладагента
кондиционера

OFF

A-10

MU802653

B-113

A-14X

1

2

4

Реле
компрессора
кондиционера

10 A

7

4

3

2

1

117

118

105

106

116

115

111

110

107

108 109

114

113

112

104

103

102

101

100

99

98

97

96

95

94

93

92

91

90

89

88

87

86

85

84

83

82

81

80

79

78

77

76

75

74

73

72

71

AK604796

1

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-259

ФУНКЦИОНИРОВАНИЕ

• Напряжение аккумулятора подается на реле

компрессора кондиционера (вывод № 2
и № 4).

• Блок управления двигателем (вывод № 102)

подает ток на катушку реле компрессора
кондиционера, переводя силовой транзистор
во включенное состояние для того, чтобы
перевести реле в состояние ВКЛ.

• Когда реле компрессора кондиционера

переходит в состояние ВКЛ, напряжение
аккумулятора подается с реле компрессора
кондиционера (вывод № 3) к компрессору
кондиционера (вывод № 1).

ФУНКЦИЯ

• Когда сигнал включения выключателя

кондиционера подается в блок управления
двигателем, блок управления двигателем
включает реле компрессора кондиционера.
Таким образом, напряжение от аккумулятора
подается на компрессор кондиционера,
и срабатывает магнитная муфта.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Реле компрессора кондиционера

• Сбой компрессора кондиционера

• Обрыв/короткое замыкание цепи, или

повреждена электропроводка в цепи реле
компрессора кондиционера, или плохой
контакт в разъеме.

• Сбой блока управления двигателем

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить разъем: Разъем A-14X реле
компрессора кондиционера

Q: Результаты проверки в норме?

ДА :

Переход к шагу 2.

НЕТ :

Отремонтировать или заменить разъем.

ШАГ 2. Проверить непосредственно реле
компрессора кондиционера.

• Проверка непосредственно реле компрессора

кондиционера (См. ГРУППУ 55A

−

Обслуживание на автомобиле

− Проверка

реле

Стр.55A-59

).

Q: Результаты проверки в норме?

ДА :

Переход к шагу 3.

НЕТ :

Заменить реле компрессора
кондиционера.

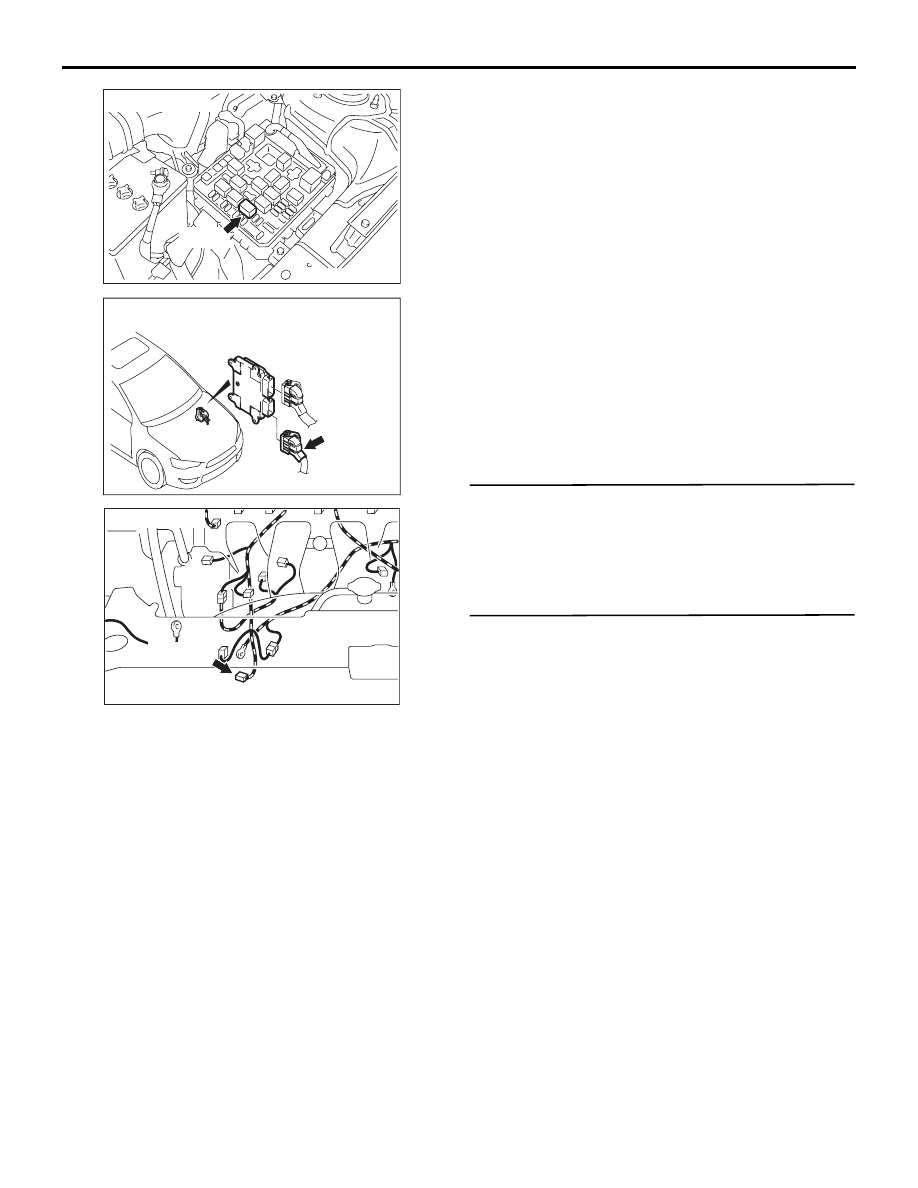

A-14X

Разъем: A-14X

AC

AK604077

B-09 (GR)

Разъем: B-09

AC

AK604457

B-113 (B)

Разъем: B-113

AB

AK605088

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-260

ШАГ 3. Измерить напряжение на разъеме
A-14X реле компрессора кондиционера.

• Отсоединить разъем и измерить

сопротивление со стороны коробки реле.

• Напряжение между выводами № 2, № 4

и землей.

OK: Системное напряжение

Q: Результаты проверки в норме?

ДА :

Переход к шагу 4.

НЕТ :

Проверить и отремонтировать
электропроводку между аккумулятором
и разъемом A-14X (вывод № 2 и № 4)
реле компрессора кондиционера.

• Проверить линию электропитания

на обрыв/короткое замыкание цепи.

ШАГ 4. Проверить электропроводку между
аккумулятором и разъемом A-14X (вывод № 2
и № 4) реле компрессора кондиционера.

• Проверить линию электропитания на наличие

повреждений.

Q: Результаты проверки в норме?

ДА :

Переход к шагу 5.

НЕТ :

Отремонтировать поврежденный провод
электропроводки.

ШАГ 5. Проверить разъем: Разъем B-09 блока
управления двигателем

Q: Результаты проверки в норме?

ДА :

Переход к шагу 6.

НЕТ :

Отремонтировать или заменить разъем.

ШАГ 6. Измерить напряжение на разъеме B-09
блока управления двигателем.

• Отсоединить разъем и измерить

сопротивление со стороны проводки.

• Напряжение между выводом № 102 и землей.

OK: Системное напряжение

Q: Результаты проверки в норме?

ДА :

Переход к шагу 7.

НЕТ :

Проверить и отремонтировать
электропроводку между разъемом A-14X
(вывод № 1) реле сервопривода
дроссельного клапана и разъемом B-09
(вывод № 102) блока управления
двигателем.

• Проверить сигнальную линию на

разрыв/короткое замыкание в цепи.

ШАГ 7. Проверить электропроводку между
разъемом A-14X (вывод № 1) реле
компрессора кондиционера и разъемом B-09
(вывод № 102) блока управления двигателем.

• Проверить сигнальную линию на

повреждение.

Q: Результаты проверки в норме?

ДА :

Переход к шагу 8.

НЕТ :

Отремонтировать поврежденный провод
электропроводки.

ШАГ 8. Проверить разъем: Разъем B-113
компрессора кондиционера

Q: Результаты проверки в норме?

ДА :

Переход к шагу 9.

НЕТ :

Отремонтировать или заменить разъем.

ШАГ 9. Проверить электропроводку между
разъемом A-14X (вывод № 3) реле
компрессора кондиционера и разъемом B-113
(вывод № 1) компрессора кондиционера.
ПРИМЕЧАНИЕ: Прежде чем проверять
электропроводку, проверить промежуточный
разъем A-11, при необходимости произвести
ремонт.

• Проверить линию электропитания на наличие

обрыва/краткого замыкания и повреждения.

Q: Результаты проверки в норме?

ДА :

Переход к шагу 10.

НЕТ :

Отремонтировать поврежденный провод
электропроводки.

ШАГ 10. Проверить условия работы муфты
компрессора кондиционера.

• Отсоединить разъем B-09 блока управления

двигателем и закоротить вывод № 102 на
землю.

OK: Муфта компрессора кондиционера
работает.

Q: Результаты проверки в норме?

ДА :

Заменить блок управления двигателем.

НЕТ :

Заменить узел компрессора
кондиционера.
