ВАРИАТОР

ВАРИАТОР (CVT)

23-20

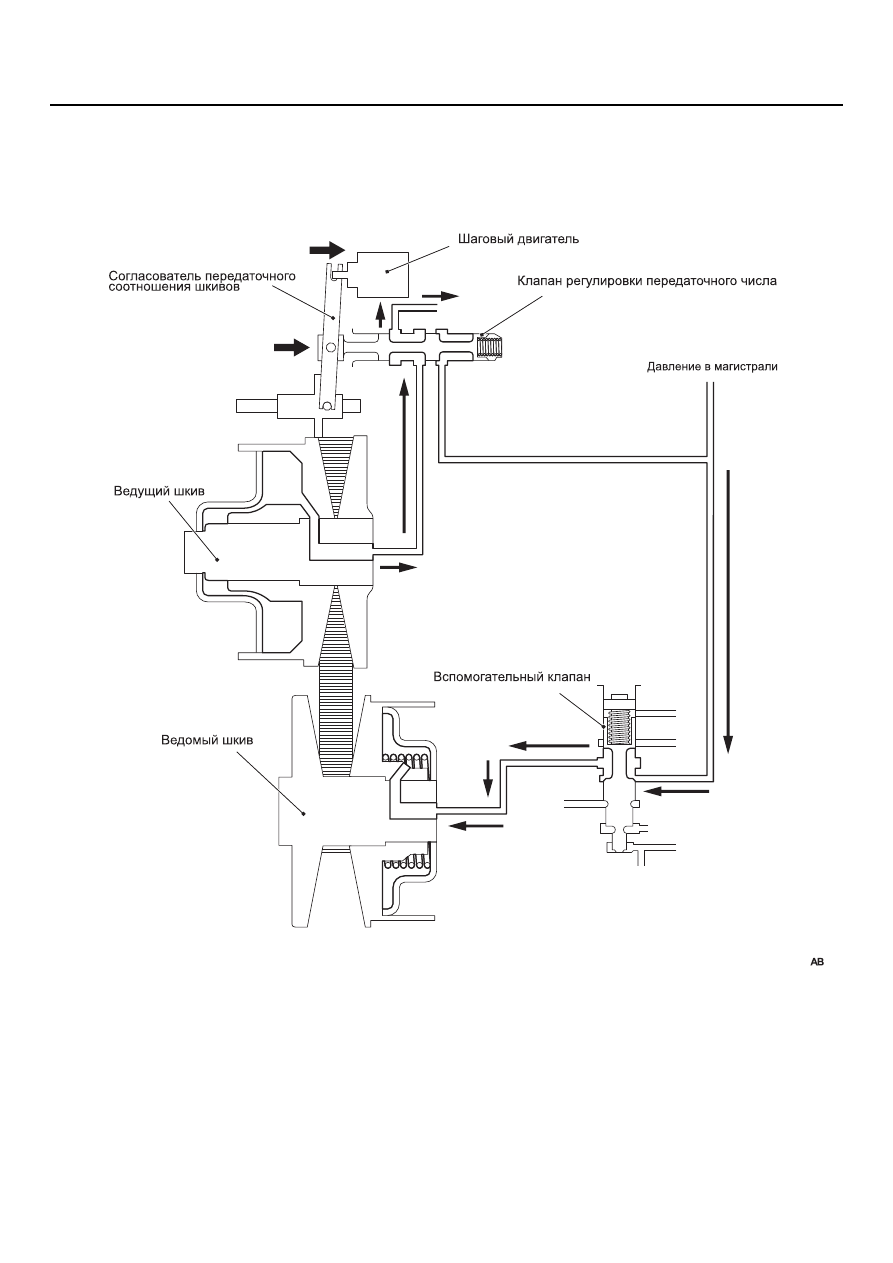

• Когда подвижная щека ведомого шкива

перемещается вправо, клапан регулировки
передаточного соотношения также
перемещается вправо, закрывая контур
давления магистрали. На этом процесс
переключения завершается.

• Вторичный клапан опускается, в результате

чего давление магистрали прикладывается к
ведомому шкиву, сжимающему стальной
ремень.

AC504745

ВАРИАТОР

ВАРИАТОР (CVT)

23-21

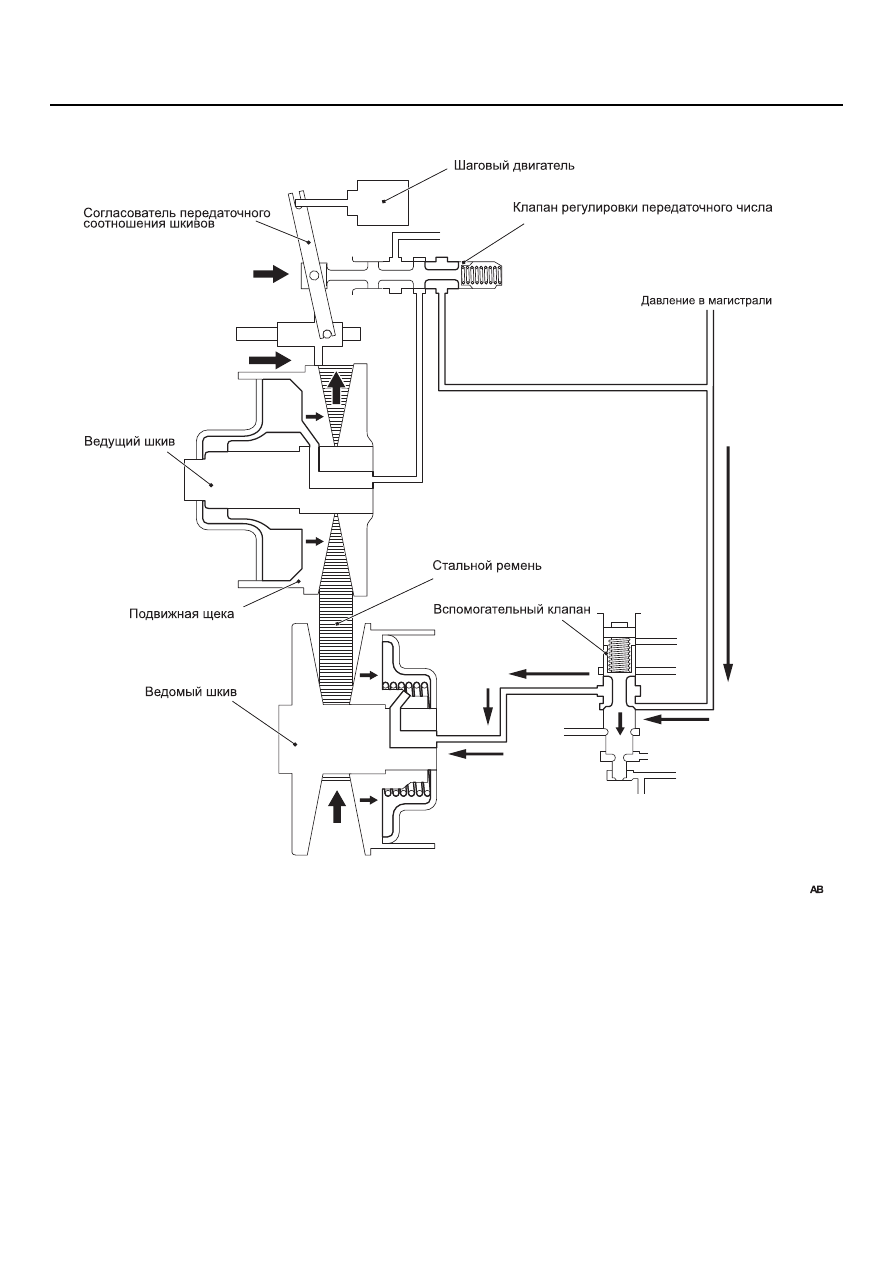

ПЕРЕКЛЮЧЕНИЕ С ВЫСОКОГО
ПЕРЕДАТОЧНОГО СООТНОШЕНИЯ НА
НИЗКОЕ

• Шаговый двигатель перемещает

согласователь передаточного соотношения
вправо. Это приводит к перемещению клапана
регулировки передаточного соотношения,
связанного с согласователем передаточного
соотношения шкивов и поступлению рабочей
жидкости в ведущий шкив.

• Поскольку вторичный клапан перемещается

вниз, давление магистрали передается на
ведомый шкив.

AC504746

ВАРИАТОР

ВАРИАТОР (CVT)

23-22

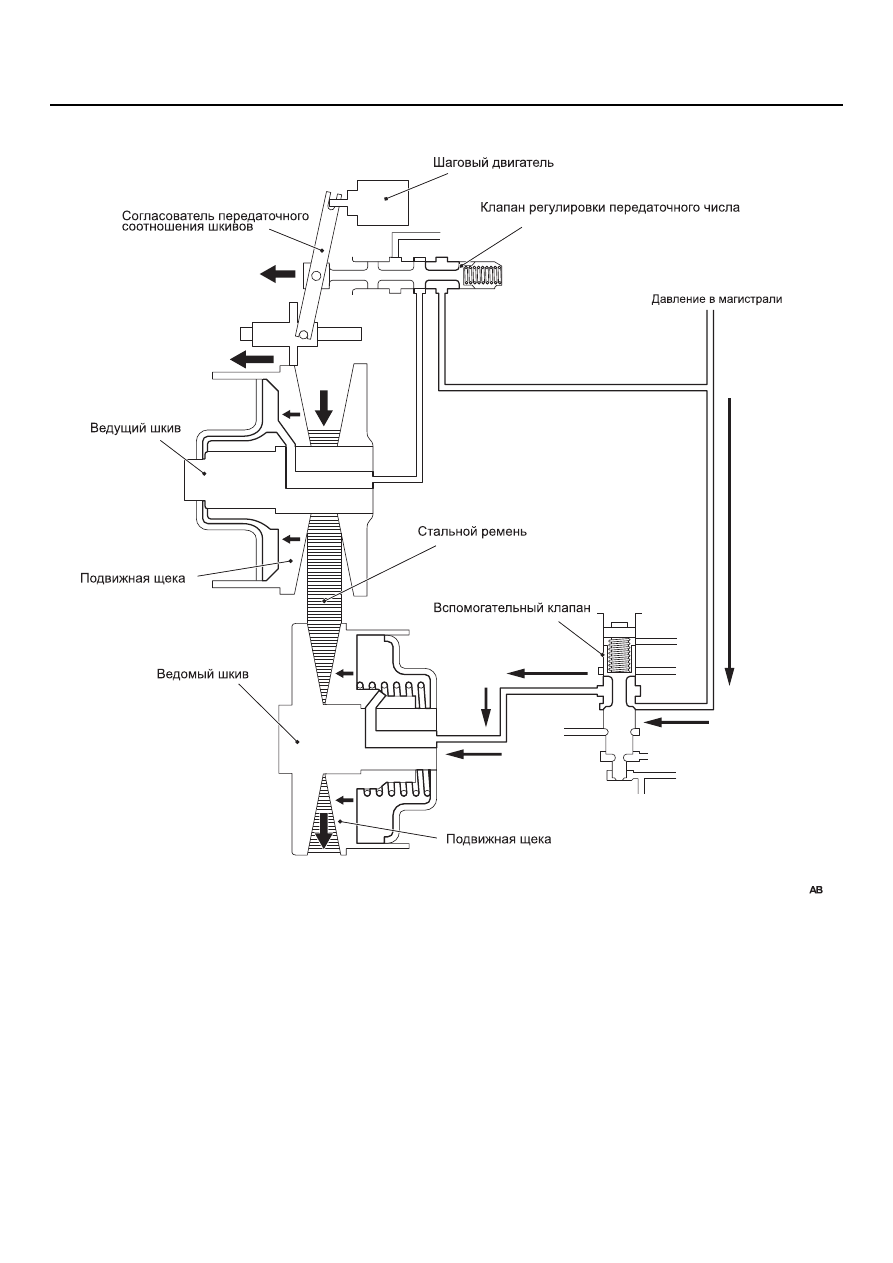

• Давление магистрали, приложенное ко

ведомому шкиву, перемещает подвижную
щеку влево, выдавливая стальной ремень и
приводя к его расширению.

• Стальной ремень натягивается ведомым

шкивом, перемещая подвижную щеку
ведущего шкива влево.

• Когда подвижная щека ведущего шкива

перемещается влево, согласователь
передаточного соотношения, связанный с
подвижной щекой, перемещает клапан
регулировки передаточного соотношения
влево.

AC504747

ВАРИАТОР

ВАРИАТОР (CVT)

23-23

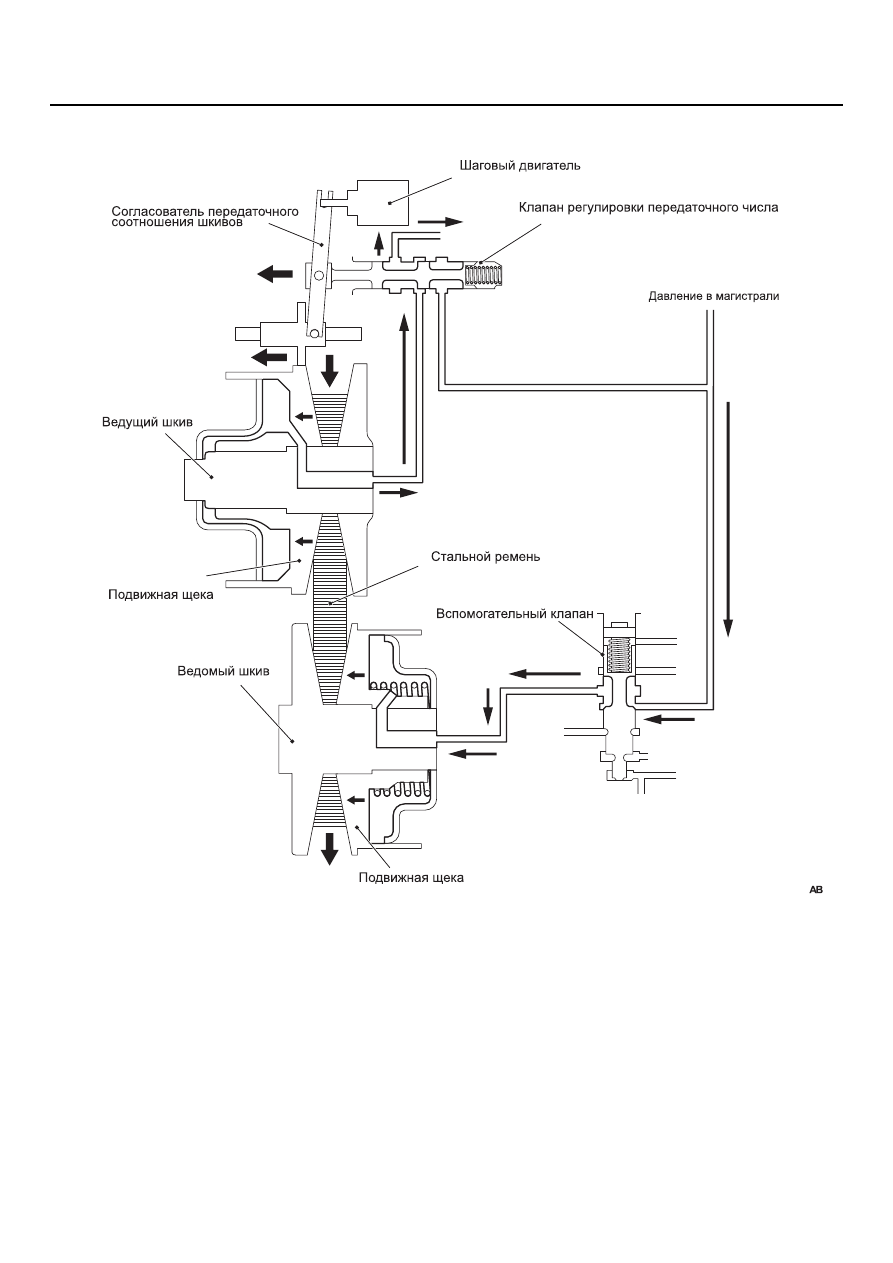

• Когда подвижная щека ведомого шкива

перемещается влево, выдавливая ремень и
приводя к его растягиванию, подвижная щека
ведущего шкива соответственно
перемещается дальше влево.

• Когда подвижная щека ведущего шкива

перемещается влево, клапан регулировки
передаточного соотношения также
перемещается влево, перекрывая сливной
контур. На этом процесс переключения
завершается.

ЭЛЕКТРОННАЯ СИСТЕМА
УПРАВЛЕНИЯ

ОПИСАНИЕ УПРАВЛЕНИЯ

M2231005000099

Механизм электронного управления состоит из
различных датчиков, исполнительных
механизмов и ЭБУ вариатора, который ими
управляет.
По информации различных датчиков ЭБУ
вариатора вычисляет состояние автомобиля и
приводит в действие все электромагнитные
клапаны, управляя следующими параметрами:
