ВАРИАТОР

ВАРИАТОР (CVT)

23-12

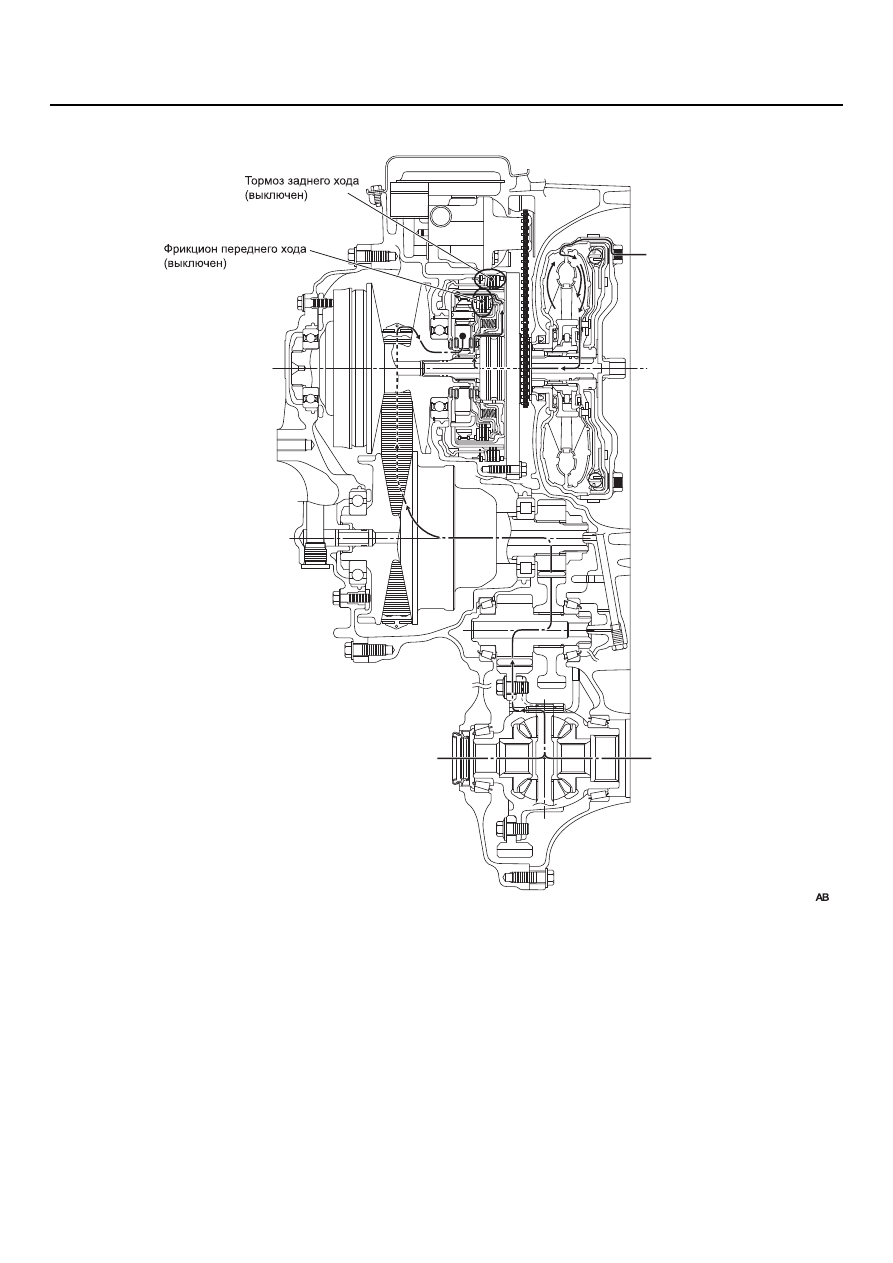

ДИАПАЗОН N

• Тяговое усилие от двигателя не передается на

ведущий шкив, поскольку отключены муфта
переднего хода и тормоз заднего хода.

• Вращающий момент от шин не передается,

поскольку отключены муфта переднего хода и
тормоз заднего хода, поэтому водило
планетарной передачи вращается
независимо.

AC507026

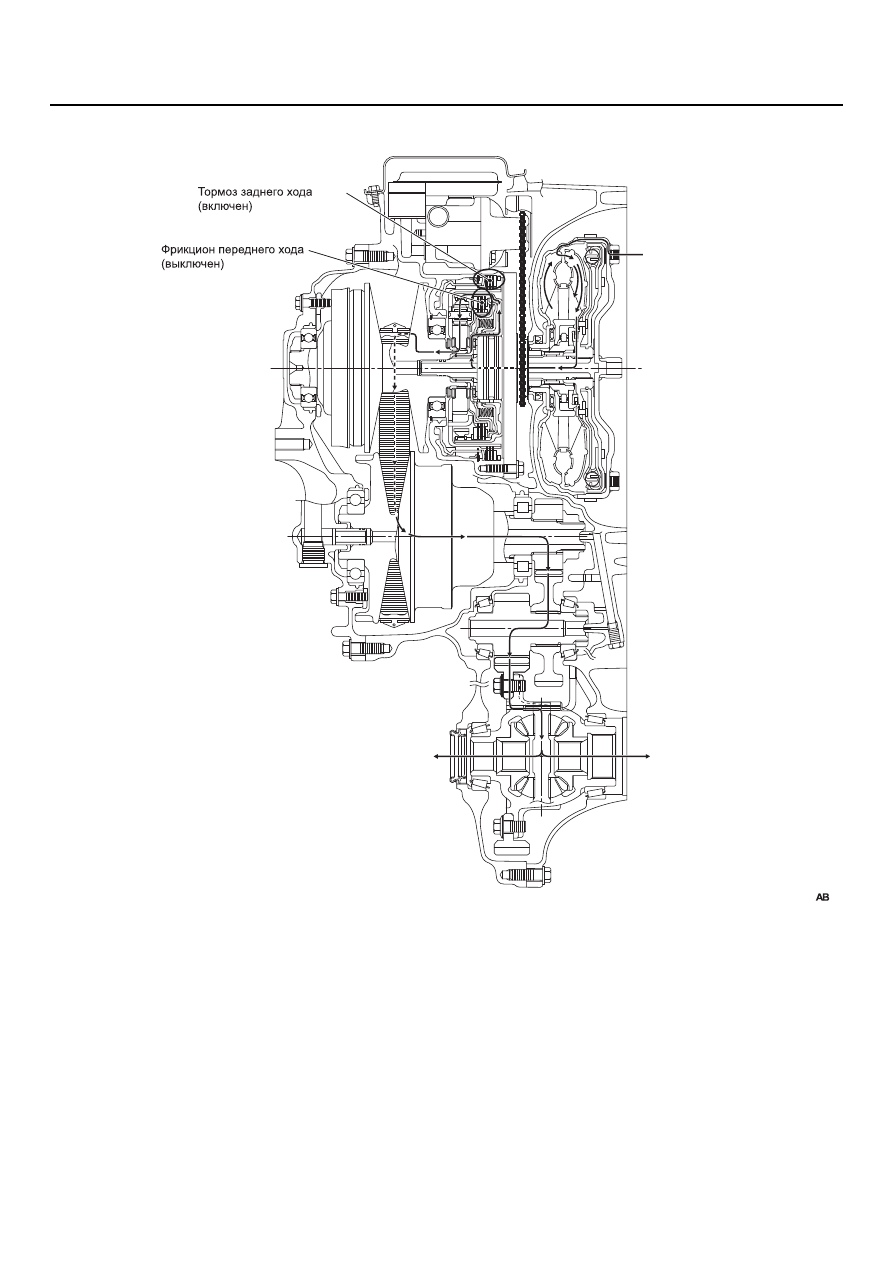

ВАРИАТОР

ВАРИАТОР (CVT)

23-13

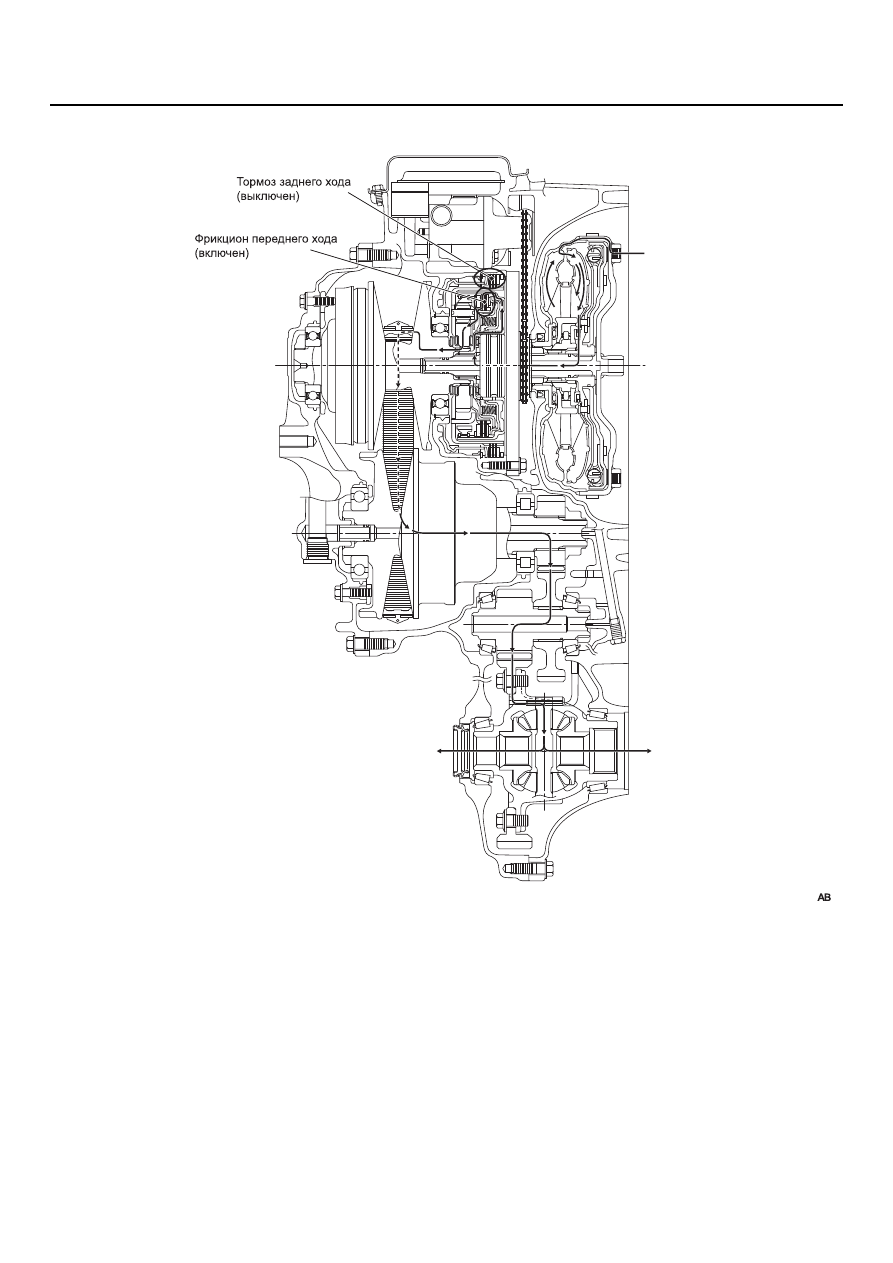

ДИАПАЗОН D

• Тяговое усилие от двигателя вращает

солнечную шестерню в прямом направлении
через фрикцион переднего хода, поскольку
фрикцион переднего хода включен.

• Поэтому ведущий шкив вращается в прямом

направлении и тяговое усилие передается в
нормальном режиме.

AC507025

ВАРИАТОР

ВАРИАТОР (CVT)

23-14

СИСТЕМА РЕГУЛИРОВАНИЯ
ДАВЛЕНИЯ МАСЛА

ОПИСАНИЕ УПРАВЛЕНИЯ

M2231005000088

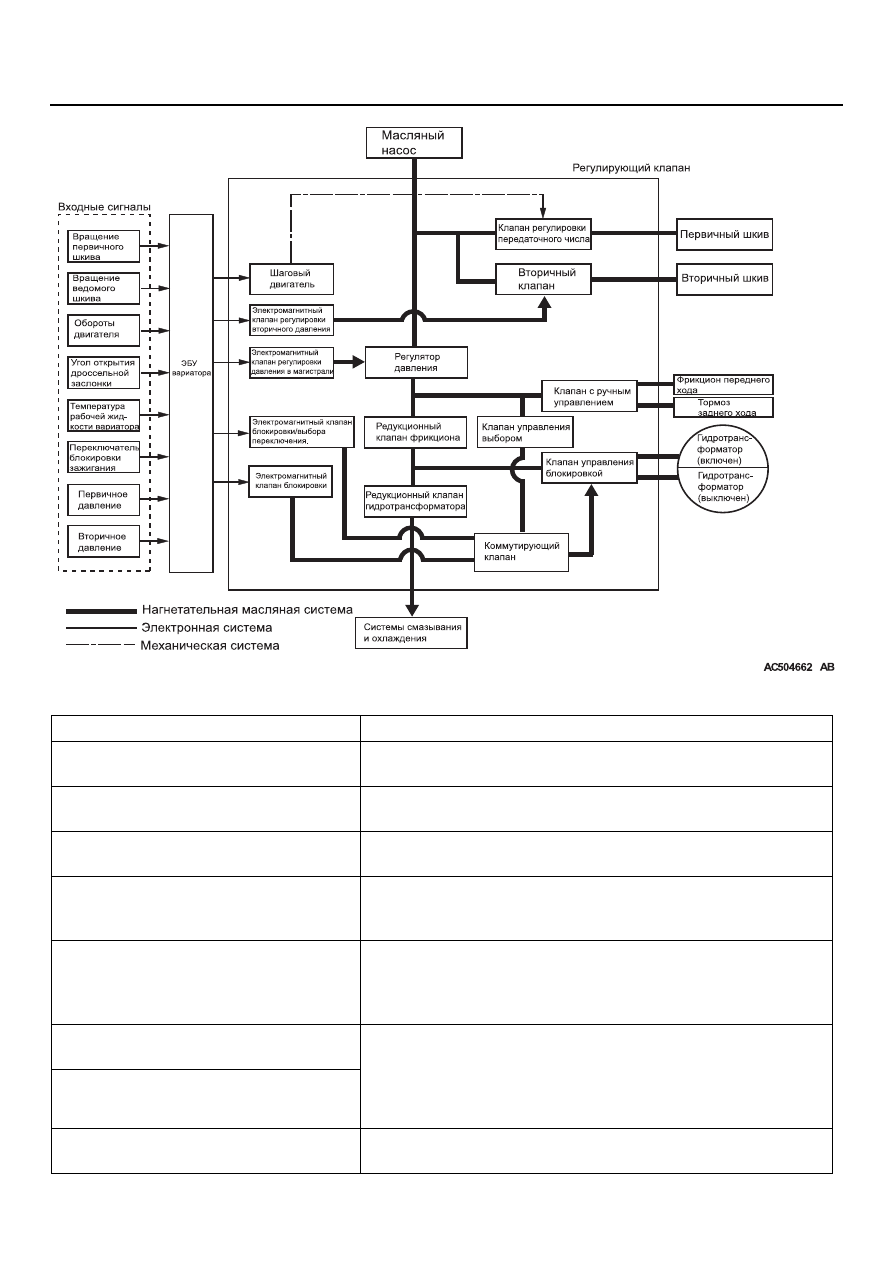

ГИДРАВЛИЧЕСКОЕ РЕГУЛИРОВАНИЕ

Механизм гидравлического регулирования
состоит из лопастного масляного насоса,
приводимого в действие двигателем через цепь
привода масляного насоса, гидравлического
регулировочного клапана, который контролирует
давление в трубопроводе и переключение

передач, и системы входных сигналов.

AC507024

ВАРИАТОР

ВАРИАТОР (CVT)

23-15

ОБЩАЯ ИНФОРМАЦИЯ ПО ОСНОВНЫМ ЭЛЕМЕНТАМ

Элемент

Функция

Клапан с ручным управлением

Распределяет рабочее давление фрикциона во все контуры
в зависимости от положения рычага селектора.

Редукционный клапан
гидротрансформатора

Управляет передачей оптимального давления на
гидротрансформатор в зависимости от дорожных условий.

Редукционный клапан фрикциона

Управляет рабочим давлением фрикциона в зависимости от
дорожных условий.

Регулятор давления

Устанавливает оптимальное давление (давление в
магистрали) на выходе масляного насоса в зависимости от
дорожных условий.

Клапан регулировки передаточного
числа

В зависимости от разности хода между шаговым
двигателем и ведущим шкивом управляет подачей
входного/выходного давления магистрали в ведущий шкив и
из него.

Электромагнитный клапан
блокировки/выбора переключения.

Контролирует переключение управляющего давления
электромагнитного клапана блокировки при
включении/выключении блокировки и выполнении
включения/выключения фрикциона переднего/заднего хода
(фрикциона переднего хода и тормоза заднего хода).

Коммутирующий клапан

Электромагнитный клапан
регулировки давления в магистрали

Управляет регулятором давления.
