ВАРИАТОР

ВАРИАТОР (CVT)

23-16

Электромагнитный клапан блокировки Управляет клапаном блокировки.
Электромагнитный клапан
блокировки/выбора переключения.

Управляет коммутирующим клапаном.

Шаговый двигатель

Управляет передаточным соотношением шкивов.

Вспомогательный клапан

Уменьшает давление в магистрали, регулируя
вспомогательное давление.

Клапан управления выбором

Срабатывает при выборе. Управляет давлением фрикциона
переднего хода и давлением тормоза заднего хода.

Клапан управления блокировкой

Управляет давлением включения и давлением выключения
гидротрансформатора.

Электромагнитный клапан
регулировки вторичного давления

В зависимости от дорожных условий управляет подачей
входного/выходного давления магистрали во ведомый шкив
и из него.

ВАРИАТОР

ВАРИАТОР (CVT)

23-17

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

M2231001200035

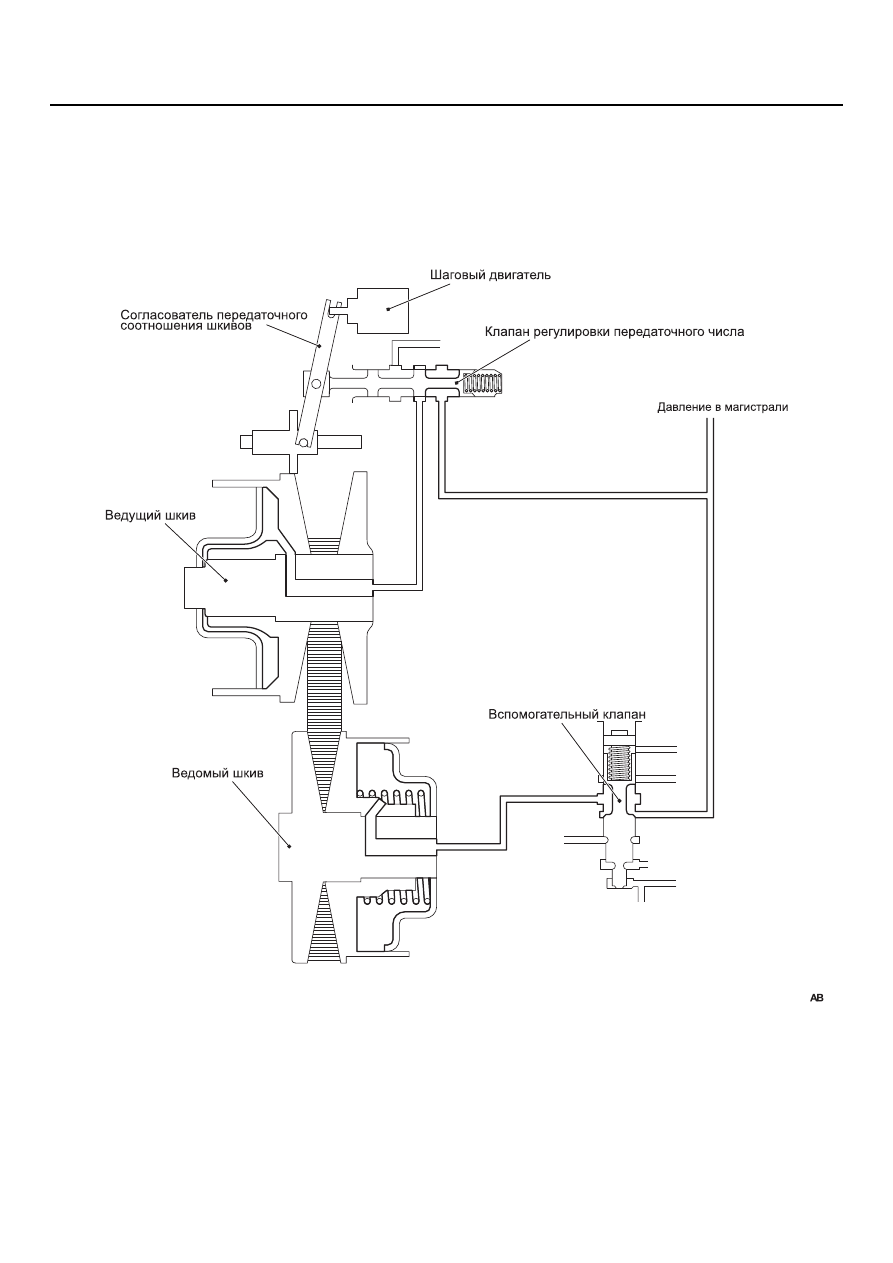

ПЕРЕКЛЮЧЕНИЕ С НИЗКОГО
ПЕРЕДАТОЧНОГО СООТНОШЕНИЯ НА
ВЫСОКОЕ

• На ведущий шкив давление не передается,

поскольку контур напорной магистрали
перекрыт клапаном регулировки
передаточного соотношения.

• Поскольку вторичный клапан перемещается

вниз, давление магистрали передается на
ведомый шкив.

AC504742

ВАРИАТОР

ВАРИАТОР (CVT)

23-18

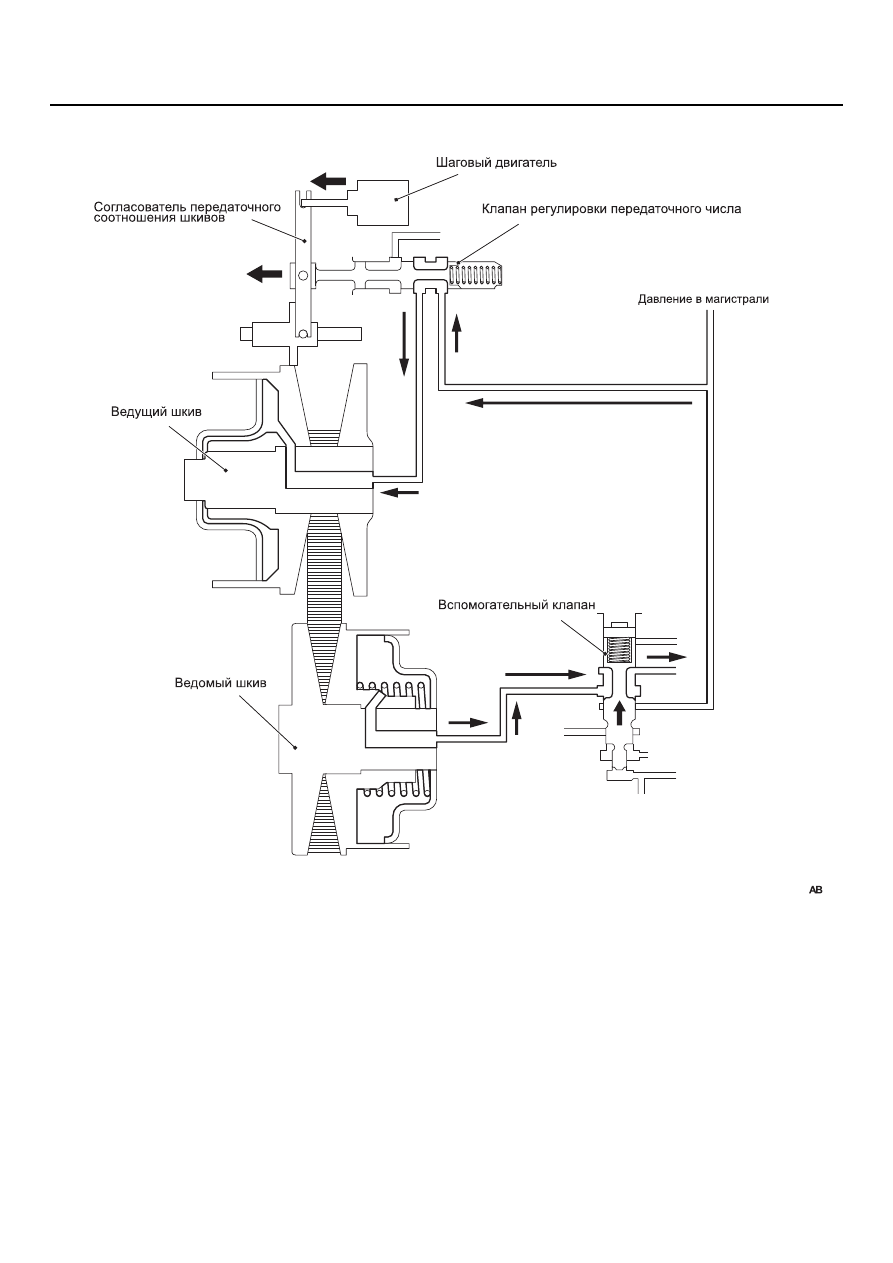

• Шаговый двигатель перемещает

согласователь передаточного соотношения
влево. Это приводит к перемещению клапана
регулировки передаточного соотношения,
связанного с согласователем передаточного
соотношения, и открытию контура давления
магистрали, в результате чего давление
магистрали передается на ведущий шкив.

• Вторичный клапан поднимается, открывая

подачу рабочей жидкости во ведомый шкив.

AC504743

ВАРИАТОР

ВАРИАТОР (CVT)

23-19

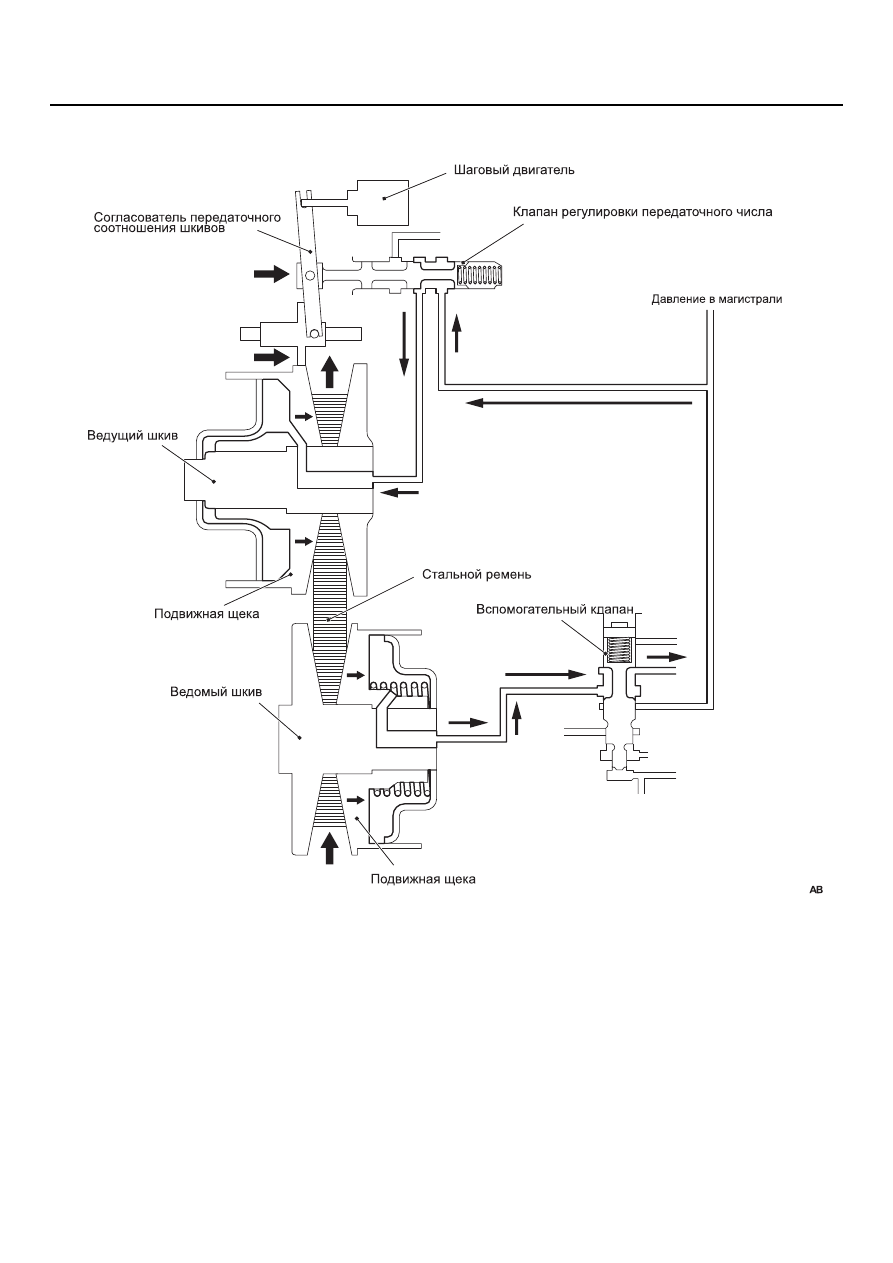

• Давление магистрали, приложенное к

ведущему шкиву, перемещает подвижную
щеку вправо, выдавливая стальной ремень и
приводя к его расширению.

• Когда подвижная щека ведущего шкива

перемещается вправо, согласователь
передаточного соотношения, связанный с
подвижной щекой, перемещает клапан
регулировки передаточного соотношения
вправо.

• Стальной ремень натягивается ведущим

шкивом, перемещая подвижную щеку
ведомого шкива вправо.

AC504744
