ОСВЕЩЕНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-10

AFS (адаптивная система переднего
освещения)

AFS (адаптивная система переднего освещения)
включает/выключает лампу боковой подсветки в
соответствии с углом поворота рулевого колеса и
освещает направление при поворотах ночью,
обеспечивая помощь водителю. Управление AFS
можно отключить, задействовав выключатель
AFS.

Описание работы

Включение:
При соблюдении всех описанных ниже условий
включается лампа боковой подсветки с той
стороны, в которую поворачивается рулевое
колесо.

• Зажигание включено.

• Рычаг переключения передач <механическая

коробка передач> или рычаг селектора
<вариатор> находится не в положении
заднего хода.

• Переключатель освещения находится в

положении HEAD или AUTO. (Включен
выключатель LO реле фар.)

• Выключатель AFS находится во включенном

состоянии. (Индикатор выключения AFS на
комбинированной панели выключен.)

• Скорость автомобиля составляет около 80

км/ч и менее.

• Рулевое колесо повернуто вправо или влево

из нейтрального положения. (При включении
лампы боковой подсветки угол вращения
поворотного колеса меняется в зависимости
от скорости автомобиля.)

Выключение:
При выполнении любого из условий включенная
лампа боковой подсветки выключается.

• Выключатель зажигания переводится в

положение "ВЫКЛ" или "ACC".

• Рычаг переключения передач <механическая

коробка передач> или рычаг селектора
<вариатор> находится в положении заднего
хода.

• Переключатель освещения находится в

положении, отличном от HEAD или AUTO.
(Выключатель LO реле фар выключен.)

• AFS выключена при помощи выключателя

AFS. (Горит индикатор выключения AFS на
комбинированной панели.)

• Скорость автомобиля составляет около 100

км/ч и более.

• Рулевое колесо находится практически возле

нейтрального положения (справа или слева).

• Правая или левая лампа боковой подсветки

непрерывно работает на протяжении 15 минут
и более.

Электронный блок
управления (ЭБУ)
автоматической
коррекции положения
фар

Разрыв или короткое
замыкание в цепи

-

Отключение управления

Выход ЭБУ из-под
контроля

-

Сброс программы при
самодиагностике ЭБУ

Сигнал фары

Разрыв или короткое
замыкание в цепи

-

Отключение управления

Источник
неисправности

Состояние
неисправности

Сигнальный индикатор
системы автоматической
коррекции положения фар

Меры,
предпринимаемые при
неисправности

ОСВЕЩЕНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-11

ЭЛЕМЕНТЫ СИСТЕМЫ И ИХ ФУНКЦИИ

Название элемента

Описание выполняемых функций

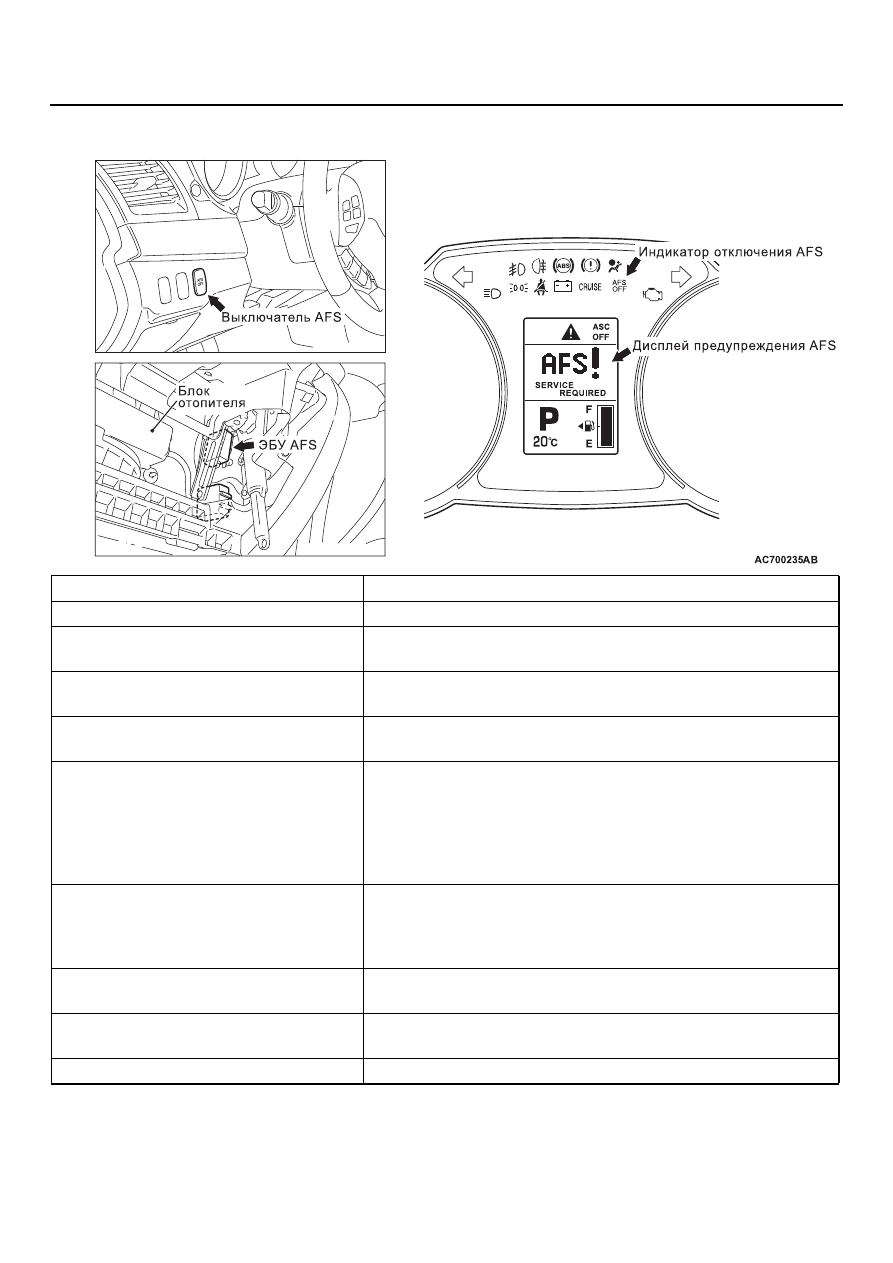

Выключатель AFS

Передает в ЭБУ AFS сигнал включения/выключения AFS.

Выключатель фонаря заднего хода
<механическая коробка передач>

Передает в ЭБУ AFS сигнал заднего хода.

Переключатель рулевой колонки
(переключатель освещения)

Передает в ЭБУ ETACS сигнал включения/выключения реле
фар (LO).

Выключатель стояночного тормоза
<механическая коробка передач>

Передает в ЭБУ AFS сигнал стояночного тормоза.

Комбинированная панель (индикатор
выключения AFS)

Когда AFS отключается при помощи выключателя AFS, по
сигналу от ЭБУ AFS включает индикатор выключения AFS,
чтобы сообщить водителю о выключении AFS. При
возникновении неисправности в AFS индикатор выключения
AFS мигает, чтобы сообщить водителю о неисправности
AFS.

Комбинированная панель (сигнальный
индикатор AFS)

При возникновении неисправности в AFS отображает на
многофункциональном дисплее комбинированной панели
предупреждение, чтобы сообщить водителю о
неисправности AFS.

Реле фар (LO)

Когда реле фар (LO) включено, на лампу боковой подсветки
подается питание.

Датчик рулевого колеса

Определяет угол поворота рулевого колеса и передает
сигнал в ЭБУ AFS.

ЭБУ вариатора

Передает в ЭБУ AFS сигнал положения рычага селектора.

ОСВЕЩЕНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-12

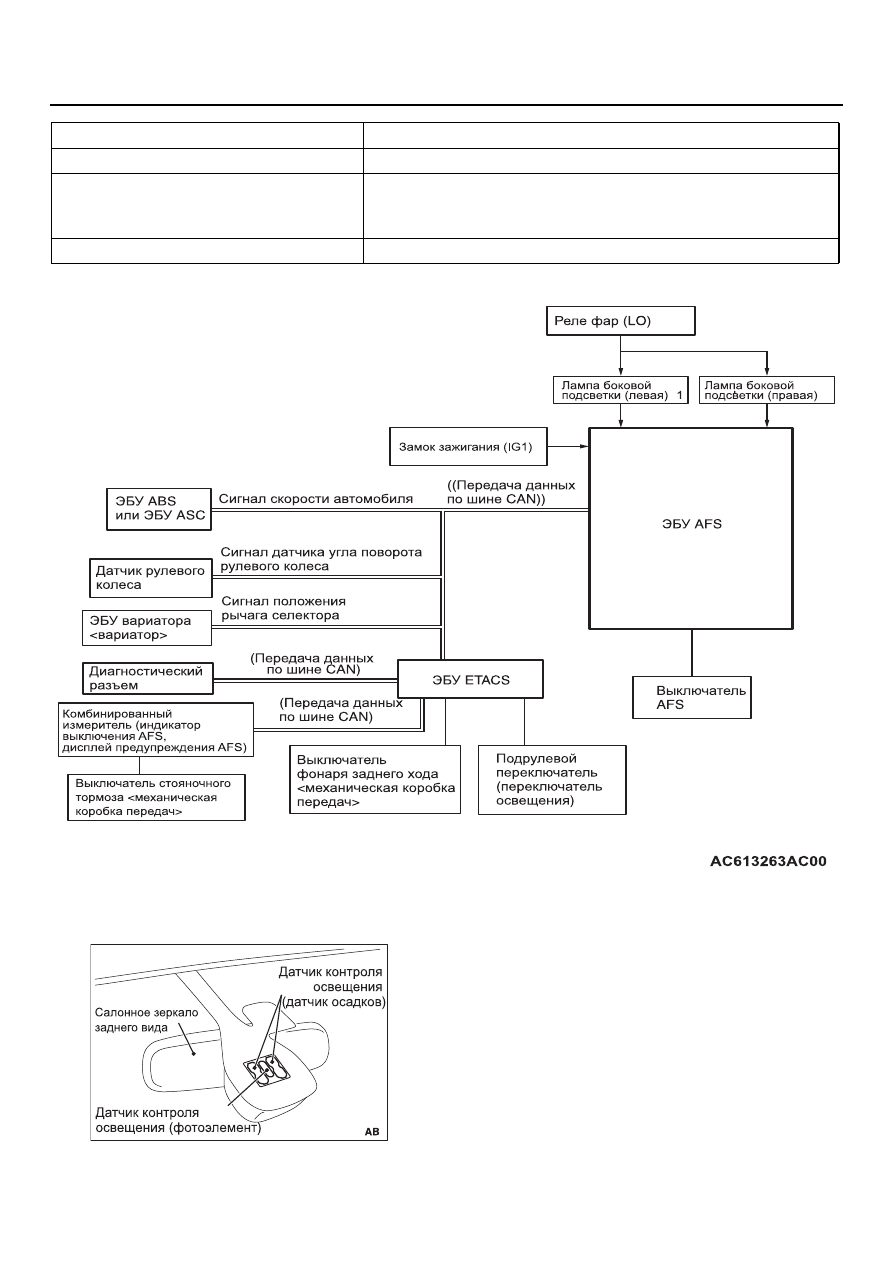

Блок-схема системы

Функция автоматического включения
освещения

• Когда переключатель освещения установлен в

положение AUTO, функция автоматического
включения освещения автоматически
включает/выключает фары и задние фонари в
соответствии с сигналом датчика контроля
освещения (фотоэлемент), установленного на
лобовом стекле.

• Фотоэлемент и датчик осадков встроены в

датчик контроля освещения. Фотоэлемент
используется для функции автоматического
включения освещения, а датчик осадков - для
функции реагирования стеклоочистителей на
осадки

*

.

ЭБУ ABS или ЭБУ ASC

Передает в ЭБУ AFS сигнал скорости автомобиля.

ЭБУ AFS

В соответствии с сигналами от переключателей, ЭБУ и
датчиков рулевого колеса включает/выключает лампу
боковой подсветки.

Диагностический разъем

Служит для считывания диагностических кодов.

Название элемента

Описание выполняемых функций

AC613306

ОСВЕЩЕНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-13

*

 описание функции реагирования

стеклоочистителей на осадки см. в ГРУППЕ
51, очиститель и омыватель лобового
стекла

стр.51-6

.

• Датчик контроля освещения (фотоэлемент)

определяет яркость фронтального и
окружающего освещения автомобиля. Когда
включена данная функция, выполняется
определение въезда автомобиля в тоннель и
проезда под эстакадой. Когда принимается
решение о том, что автомобиль едет в
тоннеле, автоматически включаются фары и
задние фонари. Когда принимается решение о

том, что автомобиль проезжают под
эстакадой, фары и задние фонари
автоматически не включаются. Когда вокруг
автомобиля темнеет при наступлении вечера,
фары и задние фонари автоматически
включаются.

• Момент автоматического включения фар и

задних габаритных фонарей в случае
наступления темного времени суток можно
отрегулировать функцией пользовательской
настройки. (См. функцию пользовательской
настройки

стр.54A-20

.)

ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА

M2544300400221

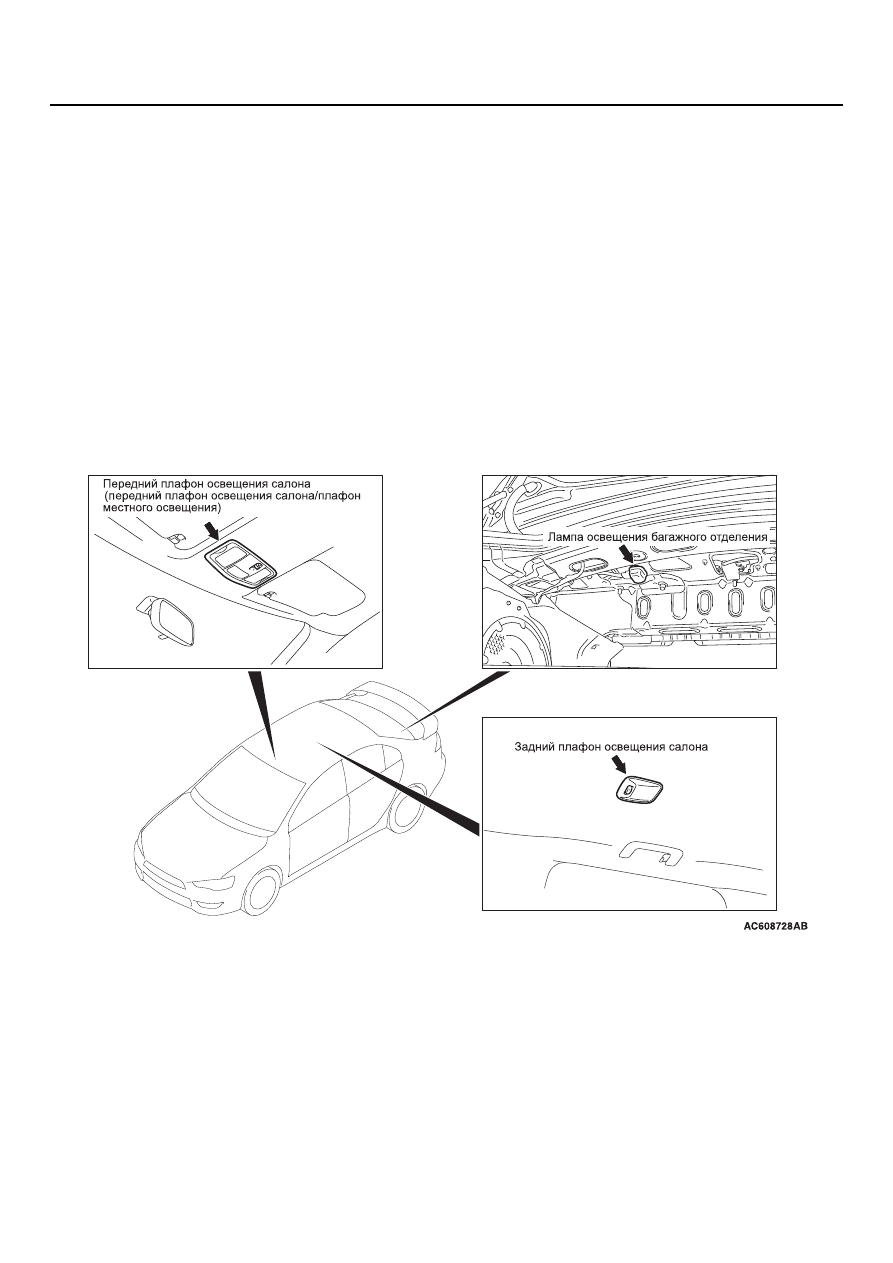

Конструктивная схема
