Mitsubishi Lancer X. Руководство - часть 85





ОСВЕЩЕНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-6

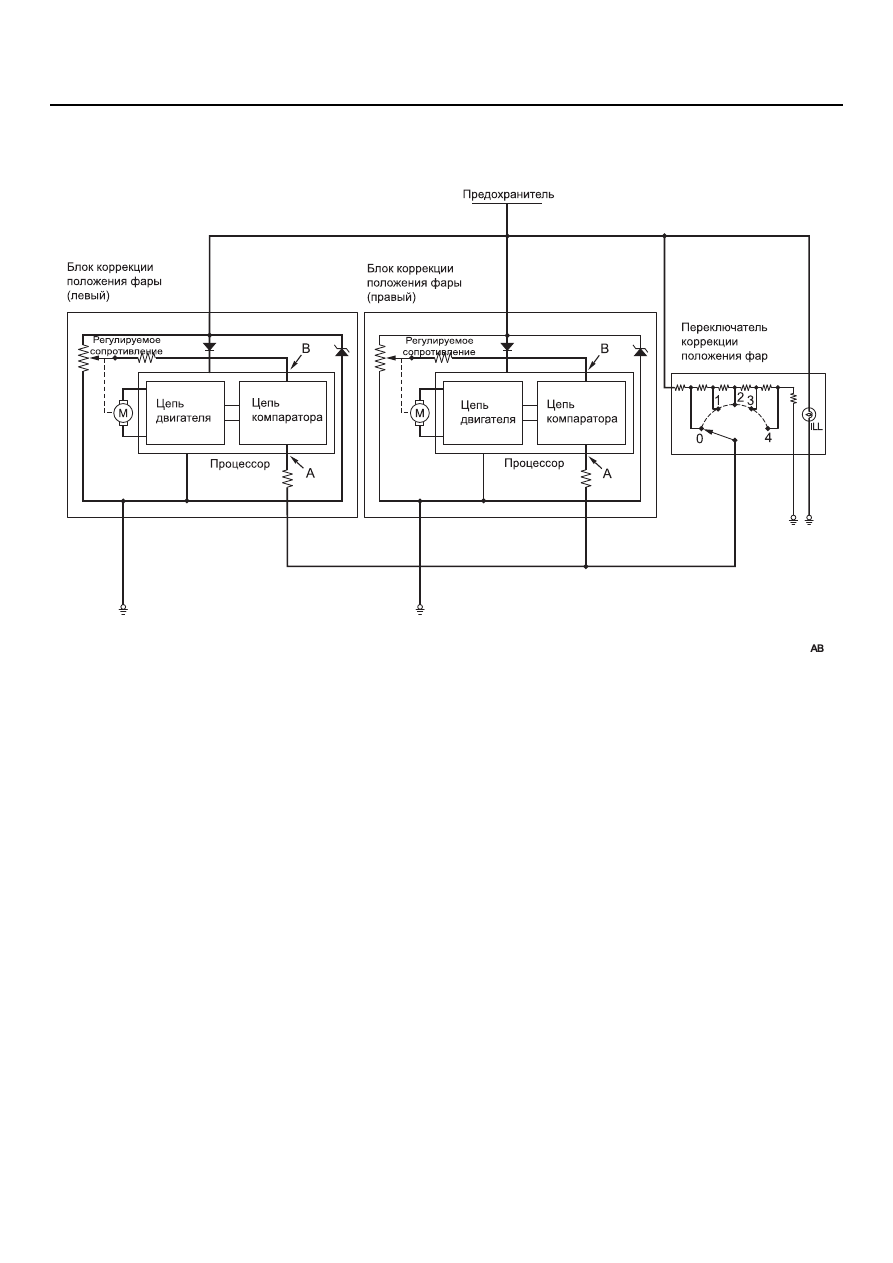

Работа

1. При повороте от 0 до 4 сопротивление

переключателя коррекции положения фар
увеличивается. Вращение переключателя
коррекции положения фар приводит к
изменению напряжения в точке А. При
вращении переключателя коррекции
положения фар из положения 0 в положение 4
напряжение в точке А падает. При
обнаружении падения напряжения блок
коррекции положения фар включает привод
для понижения направления лучей. В это же
время регулируемое сопротивление в блоке
фар меняет свое значение и напряжение в
точке В постепенно снижается. Когда значения
напряжения в точках А и В сравниваются, блок
коррекции положения фар останавливает
привод.

2. Вращение переключателя коррекции

положения фар от 4 до 0 приводит к
увеличению напряжения в точке А, после чего
блок коррекции положения фар включает
привод в направлении, противоположном
направлению в пункте 1, увеличивая
напряжение в точке В. Когда значения
напряжения в точках А и В сравниваются, блок
коррекции положения фар останавливает
привод.

3. Блок коррекции положения фар обнаруживает

изменения напряжения при вращении
переключателя коррекции положения фар и
включает двигатель для изменения положения
рефлекторов фар, регулируя направление
света фар.

Система автоматической коррекции положения фар

Направление света фар (вертикальный угол)
меняется в зависимости от количества
пассажиров и массы груза. Система
автоматической коррекции положения фар
служит для автоматического управления
направлением света фар, чтобы не ослеплять
светом фар водителей встречных автомобилей,

если он направлен вверх при парковке или
движении с постоянной скоростью.

AC302836

AC314086

ОСВЕЩЕНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-7

Функция

Коррекция направления света фар
осуществляется автоматически в соответствии с
дорожными условиями, как это описано в таблице
ниже.

Состояние автомобиля

Суть управления

Парковка

Для управления углом наклона света фар ЭБУ автоматической
коррекции положения фар, используя значения датчиков высоты
вычисляет угол продольного крена, возникающего при изменении
нагрузки при посадке/высадке или загрузке/выгрузке.

Движение с постоянной скоростью Когда автомобиль заводится на обочине, положение автомобиля

меняется по сравнению с положением во время парковки,
поэтому изменяется угол наклона света фар. Для управления
неправильным наклоном света фар, вызванным таким
изменением положения, ЭБУ автоматической коррекции
положения фар на основании средних значений показаний
датчиков высоты, полученных через 12 секунд после
установления постоянной скорости автомобиля, вычисляет угол
продольного крена автомобиля. Такая регулировка направления
света фар при движении с постоянной скоростью выполняется
только однажды между двумя остановками автомобиля. При
движении с постоянной скоростью по обочине или неровной
дороге, во избежание выполнения ненужной коррекции из-за
неровной поверхности дороги, коррекция наклона света фар
осуществляется при установлении скорости во время движения
по ровному дорожному покрытию.

ОСВЕЩЕНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-8

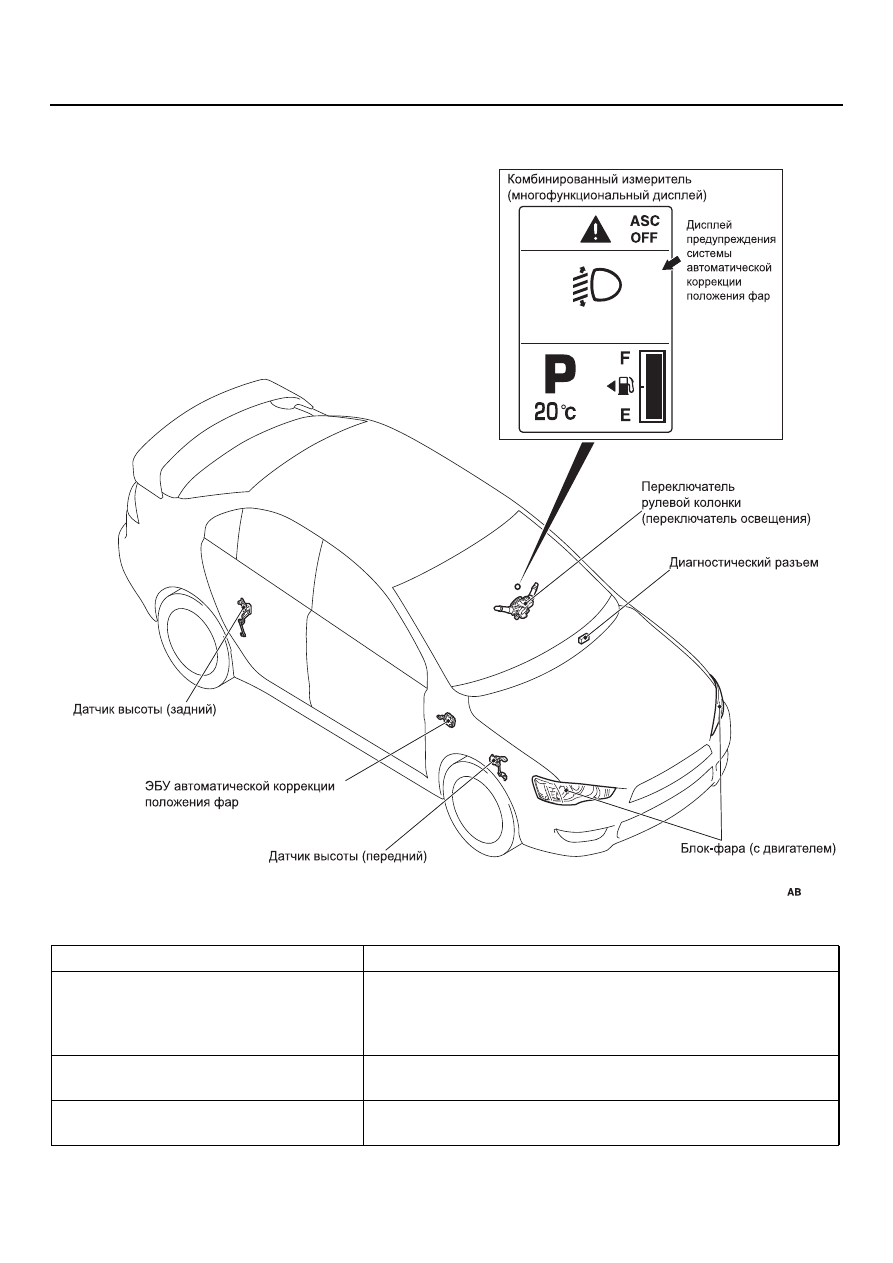

Конструктивная схема

Элементы системы и их функции

AC613407

SERVICE
         REQUIRED

Название элемента

Описание выполняемых функций

Переключатель рулевой колонки
(переключатель освещения)

При установке переключателя освещения в положение
включения фар, реле фар (LO) в моторном отделении вклю-
чается для передачи сигнала в ЭБУ автоматической коррек-
ции положения фар.

Датчик высоты (передний)

Определяет удлинение/сжатие передней подвески и переда-
ет сигнал в ЭБУ автоматической коррекции положения фар.

Датчик высоты (задний)

Определяет удлинение/сжатие задней подвески и передает
сигнал в ЭБУ автоматической коррекции положения фар.

ОСВЕЩЕНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-9

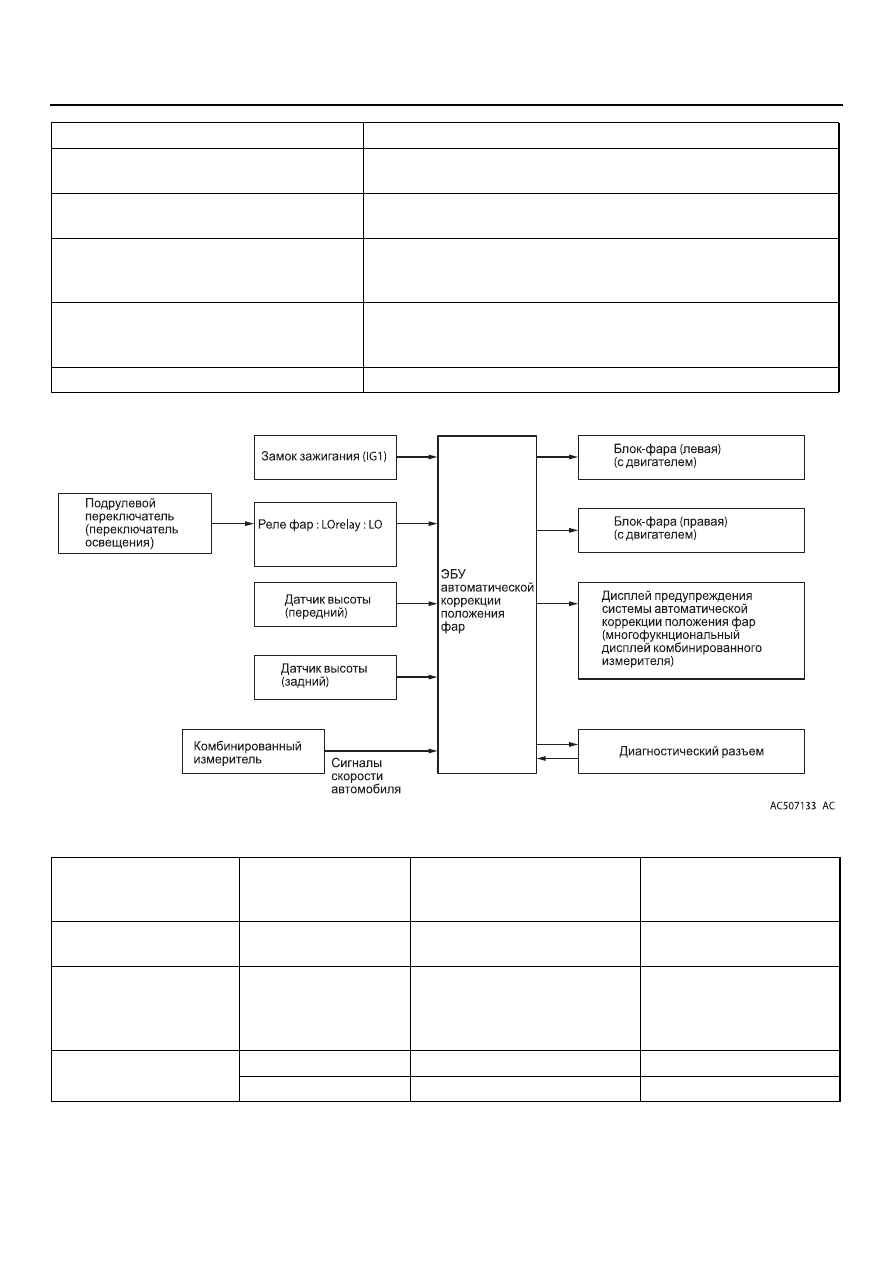

Блок-схема системы

Функция самоотключения

Комбинированная панель

Передает в ЭБУ автоматической коррекции положения фар
сигналы скорости автомобиля.

Блок-фара (с двигателем)

Управляет рефлектором фары при получении сигналов ЭБУ
автоматической коррекции положения фар.

Сигнальный индикатор системы
автоматической коррекции положения
фар

Загорается на многофункциональном дисплее комбиниро-
ванной панели, предупреждая водителя о неисправностях в
системе автоматической коррекции положения фар.

Электронный блок управления (ЭБУ)
автоматической коррекции положения
фар

По сигналам от переключателей и датчиков управляет
двигателем, встроенным в фару, регулируя направление
света фар в соответствии с положением автомобиля.

Диагностический разъем

Служит для считывания диагностических кодов.

Название элемента

Описание выполняемых функций

Источник
неисправности

Состояние
неисправности

Сигнальный индикатор
системы автоматической
коррекции положения фар

Меры,
предпринимаемые при
неисправности

Датчик высоты

Разрыв или короткое
замыкание в цепи

Сигнальный индикатор

Отключение управления

Сигнал скорости
автомобиля

Разрыв или короткое
замыкание в цепи

-

Определяет состояние
автомобиля как
состояние парковки и
продолжает управление.

Двигатель (встроенный
в блок-фару)

Разрыв цепи

-

Отключение управления

Короткое замыкание Сигнальный индикатор

Отключение управления
