ДИАГНОСТИЧЕСКАЯ СИСТЕМА

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-2

ДИАГНОСТИЧЕСКАЯ СИСТЕМА

ОБЩАЯ ИНФОРМАЦИЯ

M2544100200159

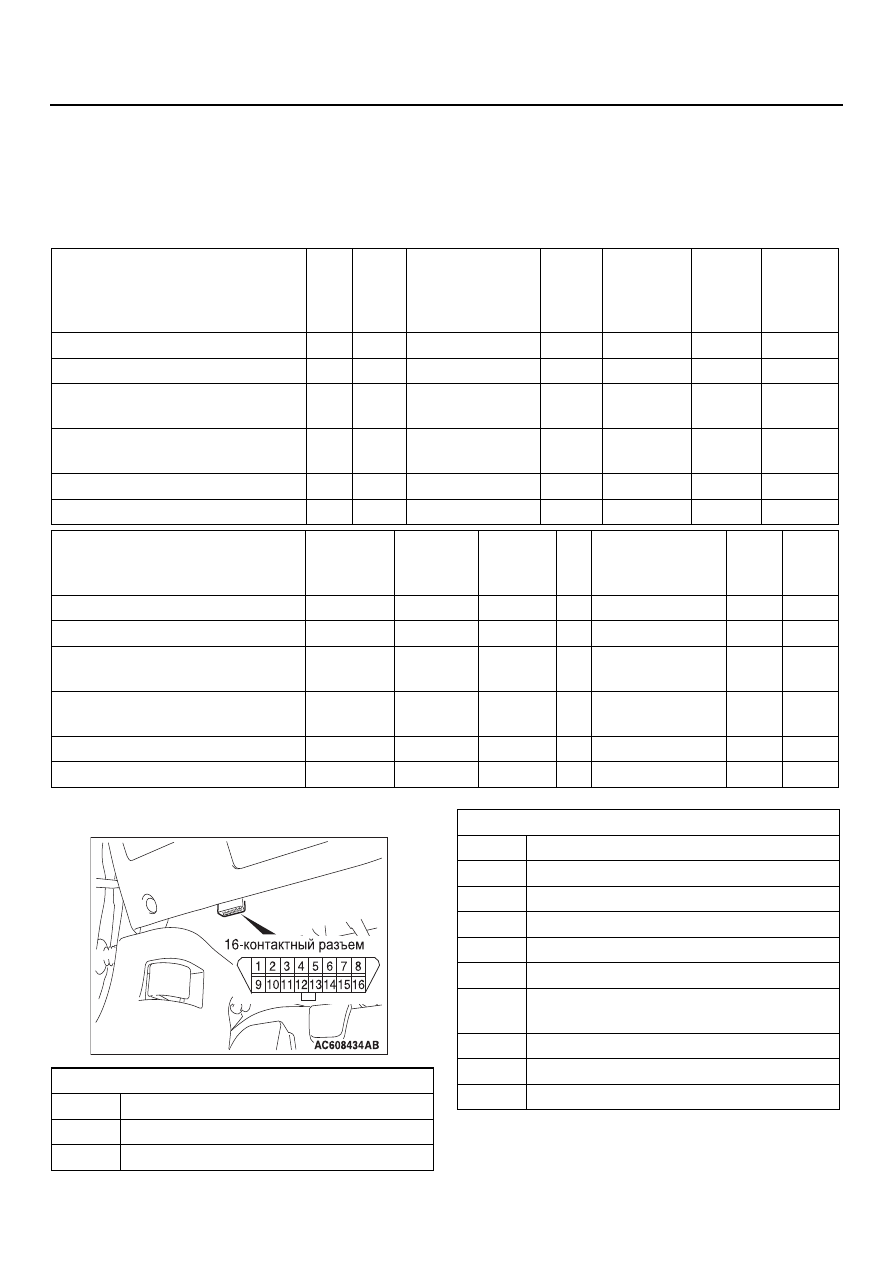

Диагностический разъем для выполнения
проверок при помощи M.U.T.-III для удобства
находится возле правой ноги водителя.

ДИАГНОСТИЧЕСКИЙ РАЗЪЕМ

Функция диагностики

MPI Вари-

атор

Система авто-
матического
регулирования
скорости

ABS,
ASC

Подушки
безопас-
ности

Конди-
ционер

ETACS

Набор диагностических кодов

•

−

•

Вывод сервисных данных

•

Проверка исполнительных
механизмов

•

−

•

−

Удаление диагностических
кодов при помощи M.U.T.-III.

•

−

•

Данные стоп-кадра

•

−

•

Отображение информации ЭБУ

•

Функция диагностики

Комбини-
рованная
панель

Датчик
рулевого
колеса

Аудио-
система

LIN Система управ-

ления без клю-
ча (KOS)

WCM AFS

Набор диагностических кодов

•

−

•

Вывод сервисных данных

•

−

•

Проверка исполнительных
механизмов

•

−

•

−

•

Удаление диагностических
кодов при помощи M.U.T.-III.

•

−

•

Данные стоп-кадра

•

−

•

−

•

Отображение информации ЭБУ

•

−

•

Диагностический разъем (черный)
1

Управление диагностикой

2, 3

−

Масса

Шина связи CAN (CAN_H)

MPI

−

Импульсная проверка

с 11 по
13

−

Шина связи CAN (CAN_L)

−

Питание от аккумулятора

Диагностический разъем (черный)

АККУМУЛЯТОРНАЯ БАТАРЕЯ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-3

АККУМУЛЯТОРНАЯ БАТАРЕЯ

ОБЩАЯ ИНФОРМАЦИЯ

M2544200200286

ОСВЕЩЕНИЕ

ЛАМПЫ НАРУЖНОГО ОСВЕЩЕНИЯ

M2544300300235

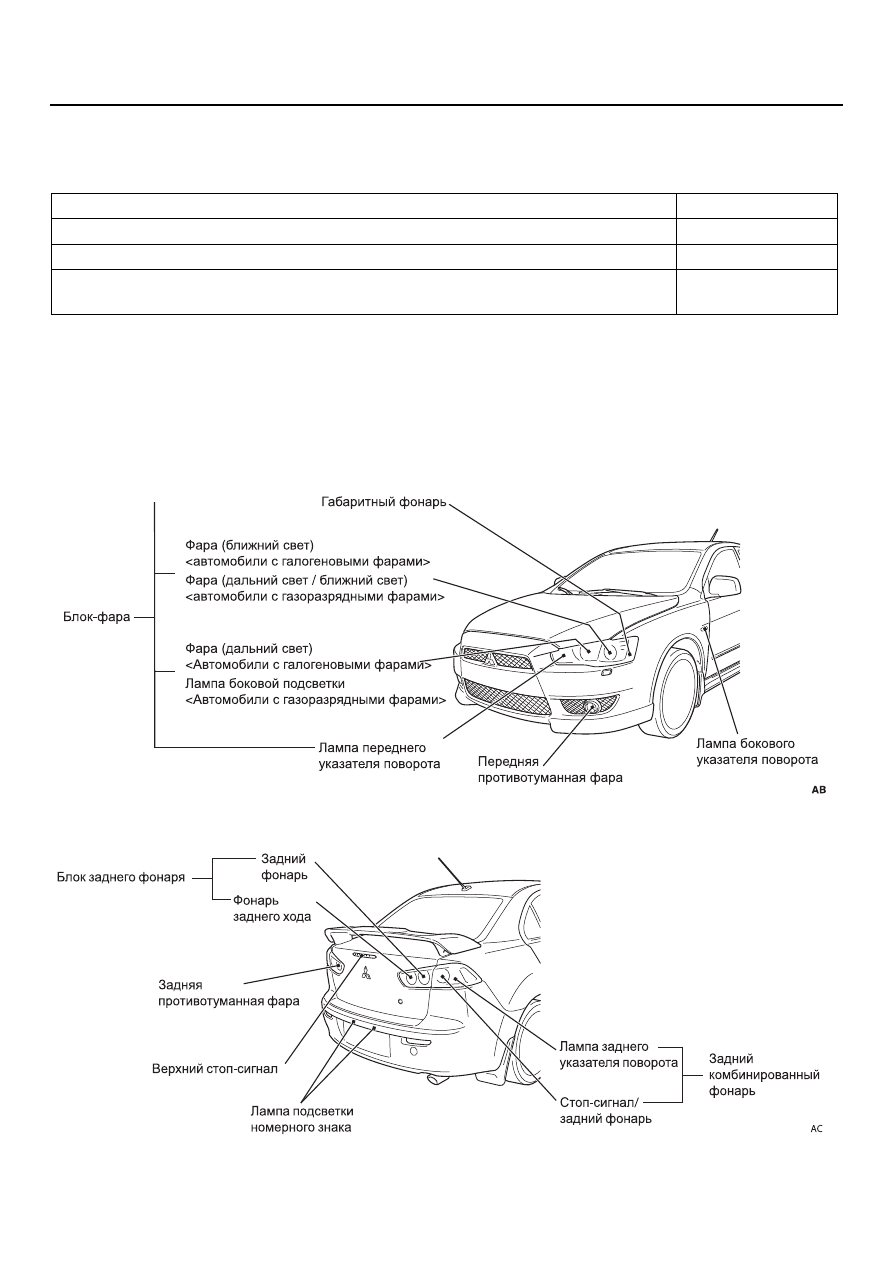

Конструктивная схема

• Стандартное оборудование всех моделей

включает галогеновые фары. В качестве

опции можно установить газоразрядные
фары.

Элемент

75D23L

Напряжение, В

Емкость (норма 5 часов), Ач

Удельный вес электролитической жидкости [полностью заряженное состояние
при 20

°C]

1,280

AC613146

AC613147

ОСВЕЩЕНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-4

• В качестве фары с галогеновой лампой

используется блок-фара с четырьмя лампами,
в том числе передний указатель поворота и
стояночная лампа.

• В качестве фары с газоразрядными лампами

используется блок-фара с двумя лампами,
включающая фару боковой подсветки,
указатель поворота и стояночную лампу.

• Переключение между дальним и ближним

светом в фарах с газоразрядными лампами
осуществляется перемещением
светонепроницаемого экрана в фаре по
сигналу переключателя (переключателя
освещения) на рулевой колонке.

• Для ближнего света фар используется

система ручной коррекции положения фар
<автомобили с галогеновыми фарами> (См.

стр.54A-5

.) и система автоматической

коррекции положения фар <автомобили с
газоразрядными фарами> (См.

стр.54A-6

.),

поэтому высоту оптической оси можно
регулировать в зависимости от загрузки
автомобиля.

• Для лампы боковой подсветки используется

адаптивная система передних световых
приборов (См.

стр.54A-10

.), включающая и

выключающая лампы боковой подсветки,
связанную с работой рулевого колеса,
освещая направление, в котором
поворачивает автомобиль.

• Для улучшения внешнего вида используются

передние противотуманные фары с
прозрачным стеклом. <Опция>

• На крыльях установлены боковые указатели

поворотов.

• В задний комбинированный фонарь встроен

стоп-сигнал/задний фонарь и задний
указатель поворота.

• В блок заднего фонаря встроен фонарь

заднего хода.

• В блоке левого заднего фонаря вместо

фонаря заднего хода установлен задний
противотуманный фонарь.

• В крышку багажника встроен верхний

стоп-сигнал из светодиодов.

• Система освещения снабжена функцией

автоматического включения освещения (см.

стр.54A-12

) и функцией автоматического

выключения фар (см.

стр.54A-15

• Для удобства при перестроении в таймере

мигания указателя поворота есть функция
поддержки мигания. При включении
переключателя указателя поворотов
(переключателя освещения) на короткое
время данная функция три раза мигает
указателем поворота выбранного
направления (см.

стр.54A-16

Характеристики

Элемент

Характеристика

Блок-фара <автомобили с
галогеновыми фарами>

Дальний свет, Вт <галогеновая лампа
фары>

60 (HB3)

Ближний свет, Вт <галогеновая лампа
фары>

51 (HB4)

Стояночная лампа, Вт

5 (W5W)

Лампа переднего указателя поворота, Вт 21 (WY21W)

Блок-фара <автомобили с
газоразрядными лампами>

Дальний свет / ближний свет, Вт
<газоразрядная лампа фары>

35 (D2S)

Лампа боковой подсветки, Вт

55 (H11)

Стояночная лампа, Вт

5 (W5W)

Лампа переднего указателя поворота, Вт 21 (WY21W)

Передняя противотуманная фара, Вт

55 (H11)

Лампа бокового указателя поворота, Вт

Задний комбинированный фонарь

Стоп-сигнал/задний фонарь

21 / 5 (W21 / 5W)

Лампа заднего указателя поворота, Вт

21 (W21W)

ОСВЕЩЕНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-5

ПРИМЕЧАНИЕ. В скобках ( ) указан тип лампы.

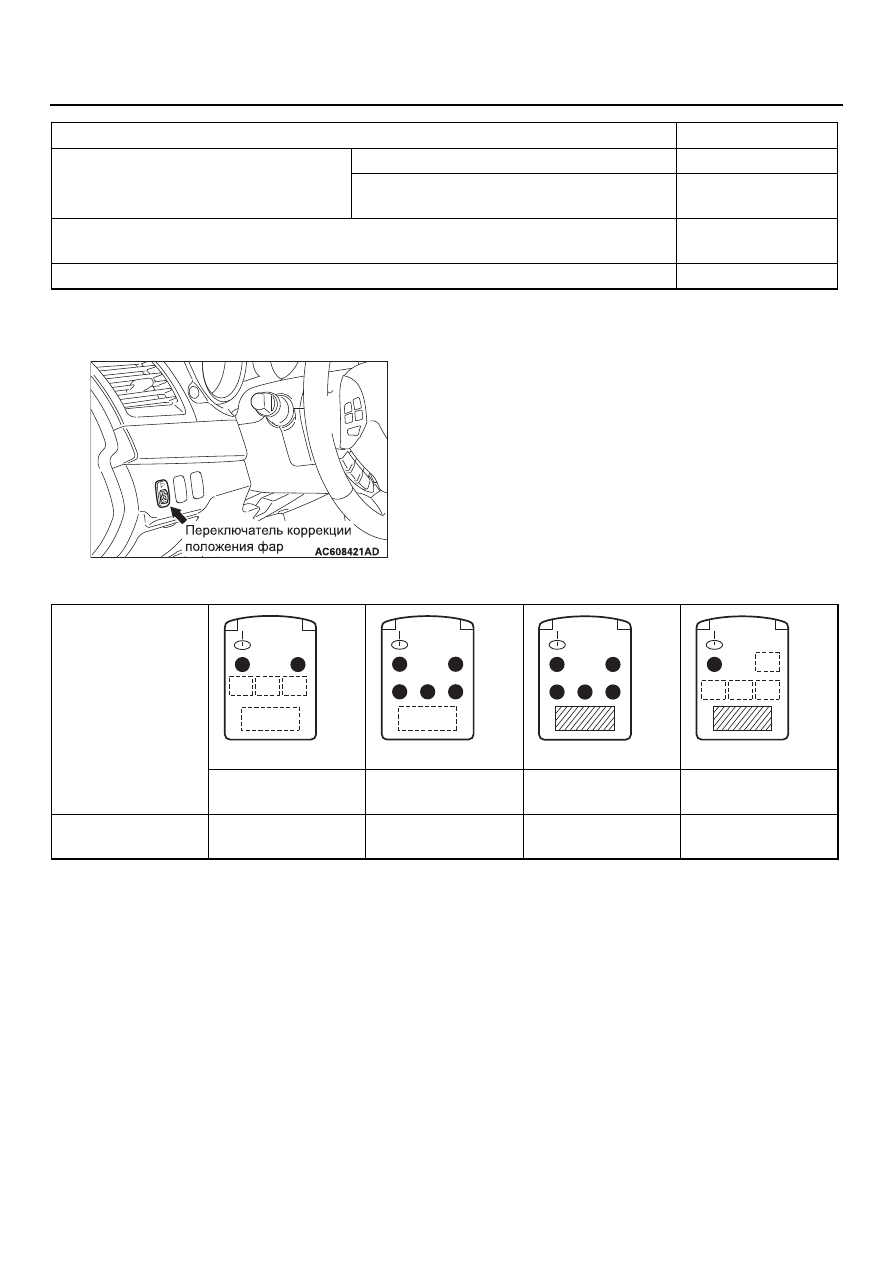

Система ручной коррекции положения фар

Направление света фар меняется в зависимости
от количества пассажиров и массы груза.
Функция ручной коррекции положения фар
представляет собой систему, позволяющую
водителю изменять направление света фар,
чтобы не ослеплять фарами водителей
встречных автомобилей. Переключатель
коррекции положения фар позволяет менять
положение в пять шагов: от 0 до 4.

Связь между положениями переключателя и количеством пассажиров/груза

ПРИМЕЧАНИЕ. Каждое из положений переключателя приведено для справки. Если при каком-либо
положении переключателя свет фар направлен слишком высоко, поверните переключатель на
одну позицию вверх.

Блок заднего фонаря

Задний фонарь, Вт

5 (W5W)

Фонарь заднего хода или задний
противотуманный фонарь

21 (W21W)

Верхний стоп-сигнал

Светодиодного
типа

Лампа подсветки номерного знака, Вт

5 (W5W)

Элемент

Характеристика

Пассажир и груз

Один или два
пассажира

Пять пассажиров

Пять пассажиров и
тяжелый груз

Водитель и
тяжелый груз

Положение
переключателя

AC508573

AC508574

AC508591

AC508592
