ОСВЕЩЕНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-14

• Передний плафон салона, установленный на

крыше спереди, состоит переднего плафона
салона / плафона местного освещения с
фиксированным положением, который легко
включается с места водителя и переднего
пассажира, обеспечивая удобство работы.

• Над задним сиденьем установлен задний

плафон салона, который освещает заднее
пассажирское сиденье. <Автомобили без люка
крыши>

• В верхней части багажного отделения

установлена лампа освещения багажного
отделения.

• В цилиндр ключа зажигания встроена лампа

подсветки цилиндра. <Автомобили, не
оборудованные KOS>

• Нижняя лампа центральной консоли

установлена на верхней поверхности
центрального нижнего отделения.

• Для ламп освещения салона используется

функция регулирования яркости ламп
освещения салона и функция управления
подсветкой цилиндра замка зажигания



(См. функции и управление ЭБУ ETACS

стр.54A-14

).

Характеристики

ФУНКЦИИ И УПРАВЛЕНИЕ ЭБУ ETACS.

M2544300600195

ЭБУ ETACS управляет следующими функциями:

Элемент

Характеристика

Передний плафон освещения салона (передний плафон освещения салона /
плафон местного освещения), Вт

× количество

8

× 2

Задний плафон освещения салона, Вт

8

Лампа освещения багажного отделения, Вт

5

Лампа подсветки цилиндра замка зажигания, Вт

1,5

Нижняя лампа центральной консоли

Светодиодного
типа

ОСВЕЩЕНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-15

ФАРЫ
ФУНКЦИЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧЕНИЯ ФАР (ИСХОДНОЕ СОСТОЯНИЕ:
ФУНКЦИЯ ВКЛЮЧЕНА)

Даже когда выключатель освещения включен
(выключатель задних фонарей или фар), во
избежание разрядки аккумулятора при случайном
включении, фары (а также задние фонари)
автоматически отключаются при выполнении
любого из следующих условий:

• Если зажигание выключается при включенном

выключателе освещения, фары
автоматически выключаются через 3 минуты.
Если дверь водителя открыта в течение



3 минут, фары выключаются через одну
секунду.

• Если задние фонари или фары включены

переключателем освещения при
выключенном зажигании, автоматического
выключения ламп не происходит.

ПРИМЕЧАНИЕ. Данную функцию можно
отключить при помощи пользовательской
настройки (См. функцию пользовательской
настройки

стр.54A-20

).

Функция

Описание
функции

Фары

Функция автоматического выключения фар

стр.54A-15

Функция таймера мигания Лампа сигнала поворота

стр.54A-16

Функция поддержки мигания

стр.54A-16

Лампы аварийной световой сигнализации

стр.54A-16

Противотуманные фары

Функции передних противотуманных фар

стр.54A-17

Функции заднего противотуманного фонаря

стр.54A-17

Лампы освещения салона Функция регулирования яркости ламп освещения салона

стр.54A-18

Функция автоматического отключения ламп освещения
салона

стр.54A-19

Функция управления лампой подсветки цилиндра замка
зажигания

стр.54A-19

AC606266

ОСВЕЩЕНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-16

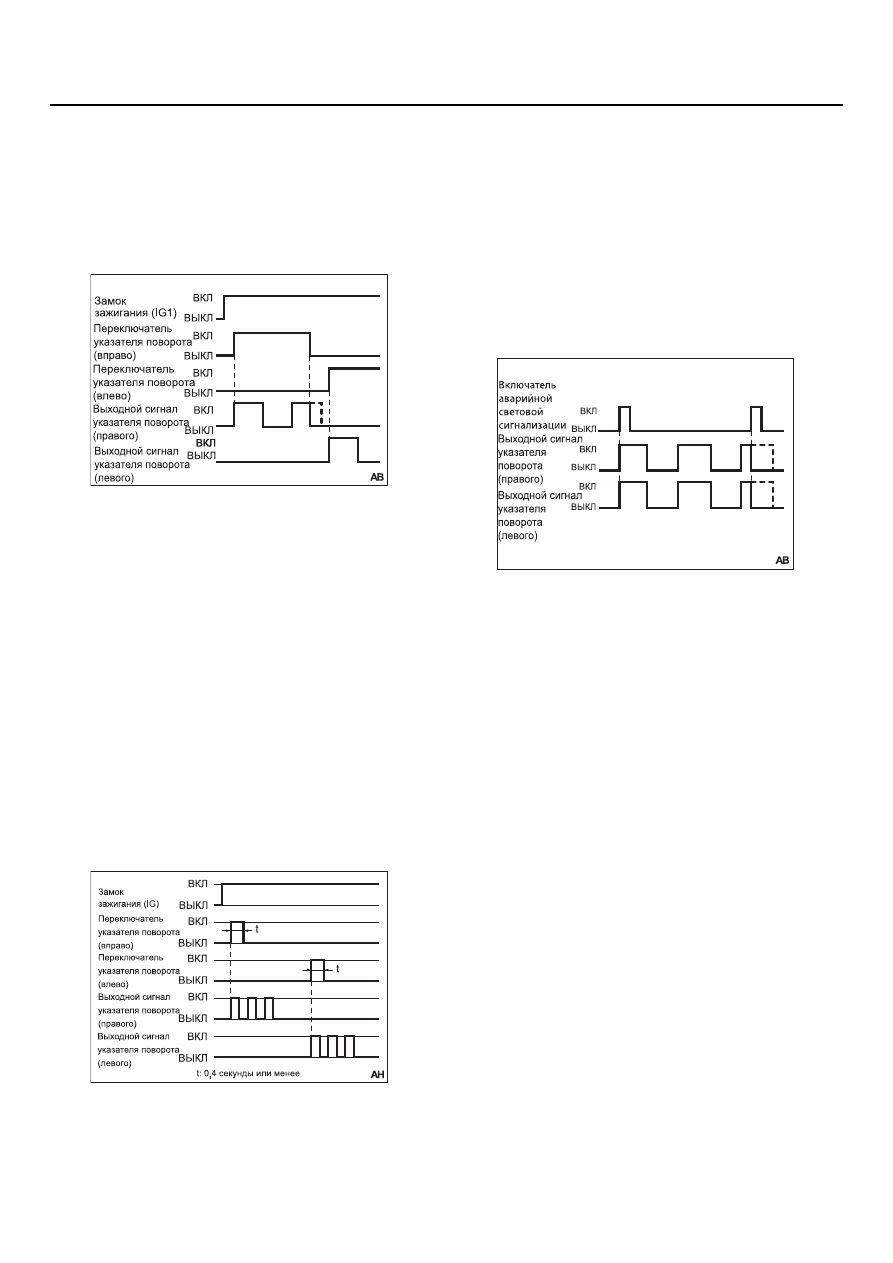

ФУНКЦИЯ ТАЙМЕРА МИГАНИЯ
ЛАМПЫ УКАЗАТЕЛЕЙ ПОВОРОТА
(НАЧАЛЬНОЕ ПОЛОЖЕНИЕ: ЛАМПЫ
УКАЗАТЕЛЕЙ ПОВОРОТА МОЖНО
ВКЛЮЧАТЬ ПРИ ВКЛЮЧЕННОМ
ЗАЖИГАНИИ)

Когда при включенном зажигании включается
переключатель указателя поворота (левого или
правого), включается подача выходного сигнала
на лампы указателей поворота (сигнал мигания).
Если перегорает лампа переднего или заднего
указателя поворота, частота мигания
увеличивается, предупреждая водителя о
перегорании лампы.
ПРИМЕЧАНИЕ. При помощи пользовательской
настройки данную функцию можно настроить
так, что она будет доступна даже когда
выключатель зажигания находится в положении
ACC. Дополнительную информацию о функции
пользовательской настройки см. в

стр.54A-20

.

ФУНКЦИЯ ПОДДЕРЖКИ МИГАНИЯ
(ИСХОДНОЕ СОСТОЯНИЕ: ФУНКЦИЯ
ВКЛЮЧЕНА)

При включенном зажигании, когда переключатель
указателя поворота включается кратковременно
(0,4 с и менее), ЭБУ ETACS выдает сигнал
указателя поворота и последний мигает три раза.
ПРИМЕЧАНИЕ. Функцию поддержки мигания
можно отключить при помощи
пользовательской настройки (См. функцию
пользовательской настройки

стр.54A-20

).

ЛАМПЫ АВАРИЙНОЙ СВЕТОВОЙ
СИГНАЛИЗАЦИИ

ЭБУ ETACS определяет сигнал, задающий
изменение состояния ламп аварийной световой
сигнализации и изменяет состояние мигания на
противоположное (включает мигание аварийной
сигнализации, если она была выключена и
выключает, если она была включена).
ПРИМЕЧАНИЕ

.

1. Для аварийной световой сигнализации

используется выключатель возвратного
типа.

2. Частота мигания аварийной сигнализации

не изменяется даже при перегорании
лампочки.

AC101508

AC311800

AC101509

ОСВЕЩЕНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА

54A-17

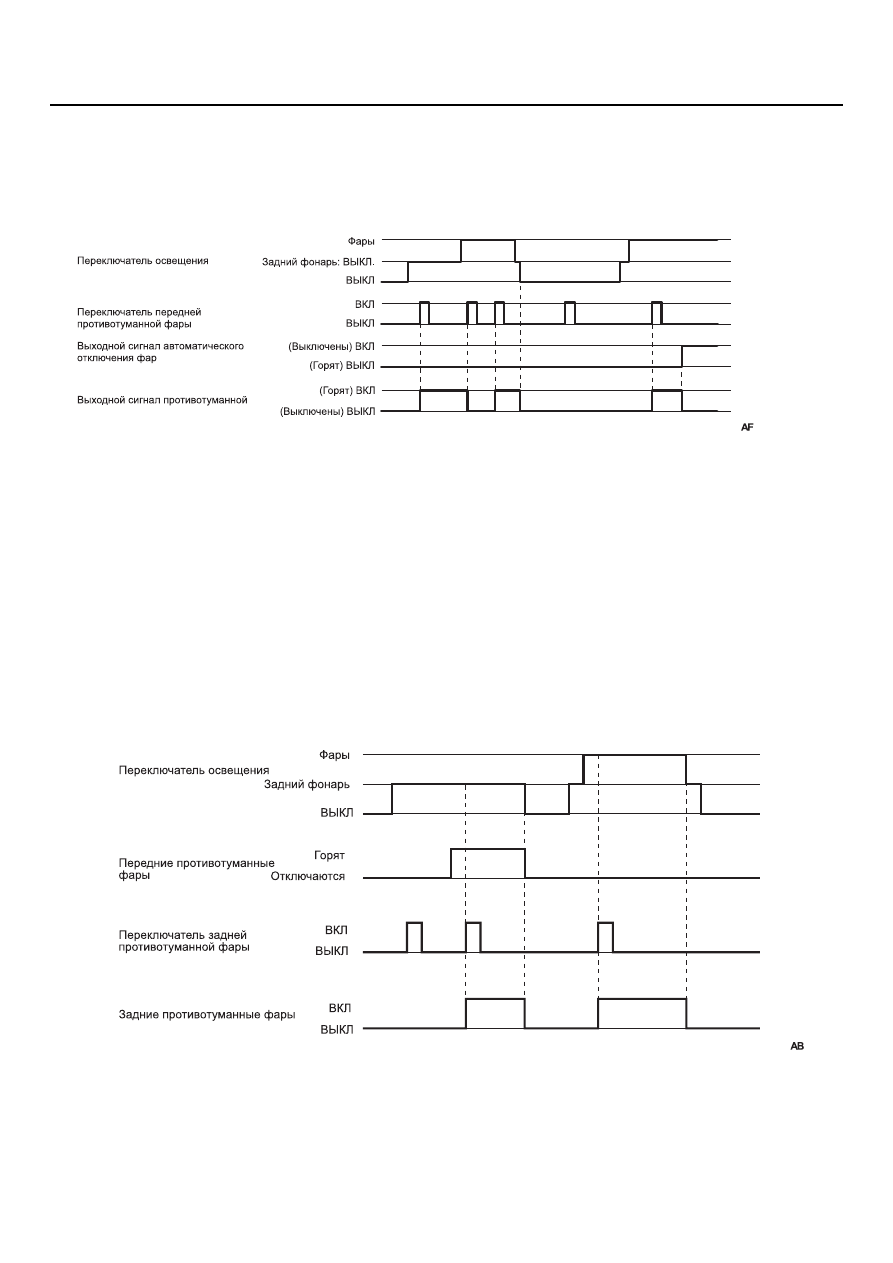

ПРОТИВОТУМАННЫЕ ФАРЫ
ФУНКЦИИ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР

При включении выключателя передних
противотуманных фар когда горят задние фонари
или фары (включен выключатель габаритных
фонарей или выключатель фар), включается
реле передних противотуманных фар и фары
загораются.
Когда передние противотуманные фары
включены и задние фонари или фары
выключаются при помощи выключателя,
передние противотуманные фары также
выключаются во избежание непреднамеренного
оставления их включенными.

При выключении задних фонарей функцией
автоматического отключения освещения
передние противотуманные фары также
отключаются. Однако при повторном включении
задних фонарей включение передних
противотуманных фар не производится.

ФУНКЦИИ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ

Когда включены фары или передние
противотуманные фары, при включении или
выключении выключателя заднего
противотуманного фонаря последний
соответственно включается или выключается.

При выключении фар и передних
противотуманных фар задний противотуманный
фонарь также выключается.
