ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Электровентилятор отопителя в сборе и резистор <Кроме
автомобилей с правым рулем оборудованных кондиционером>

55-22

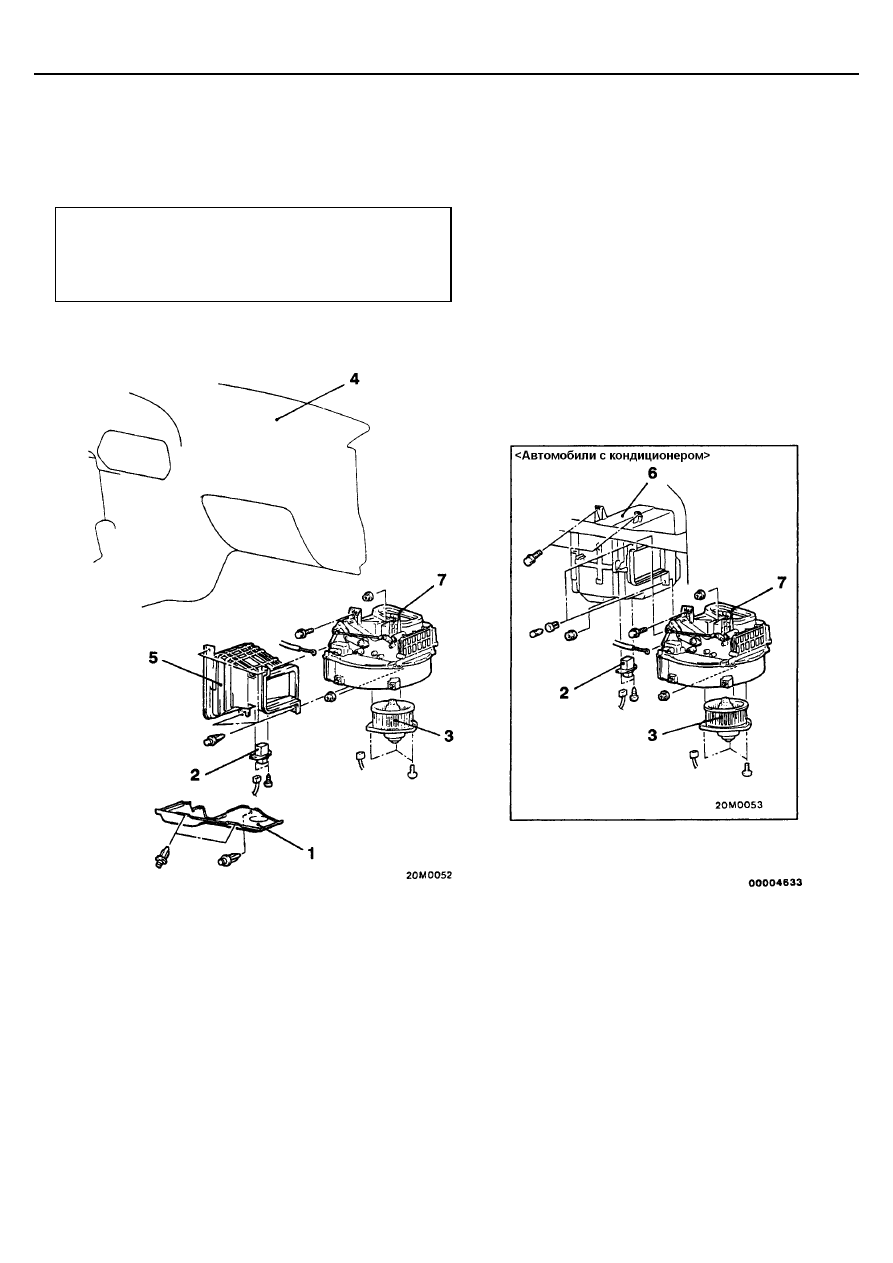

ЭЛЕКТРОВЕНТИЛЯТОР ОТОПИТЕЛЯ В СБОРЕ И РЕЗИСТОР
<КРОМЕ АВТОМОБИЛЕЙ С ПРАВЫМ РУЛЕМ ОБОРУДОВАННЫХ
КОНДИЦИОНЕРОМ>

СНЯТИЕ И УСТАНОВКА

Внимание: система SRS
При снятии и установке напольной консоли на
автомобилях с системой SRS не допускайте ударов
консоли о блок управления SRS и другие элементы
системы.

Снятие резистора
1. Нижняя крышка
2. Резистор
Снятие электродвигателя и вентилятора отопителя
1. Нижняя крышка
2. Электродвигатель и вентилятор отопителя

Снятие корпуса электровентилятора отопителя
4. Панель приборов (см. Главу 52А)
5. Центральный воздуховод
    <Автомобили без кондиционера>
6. Испаритель <Автомобили с кондиционером>
    (см. стр. 55 – 24)
7. Блок электровентилятора в сборе

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Электровентилятор отопителя в сборе и резистор <Кроме
автомобилей с правым рулем оборудованных кондиционером>

55-23

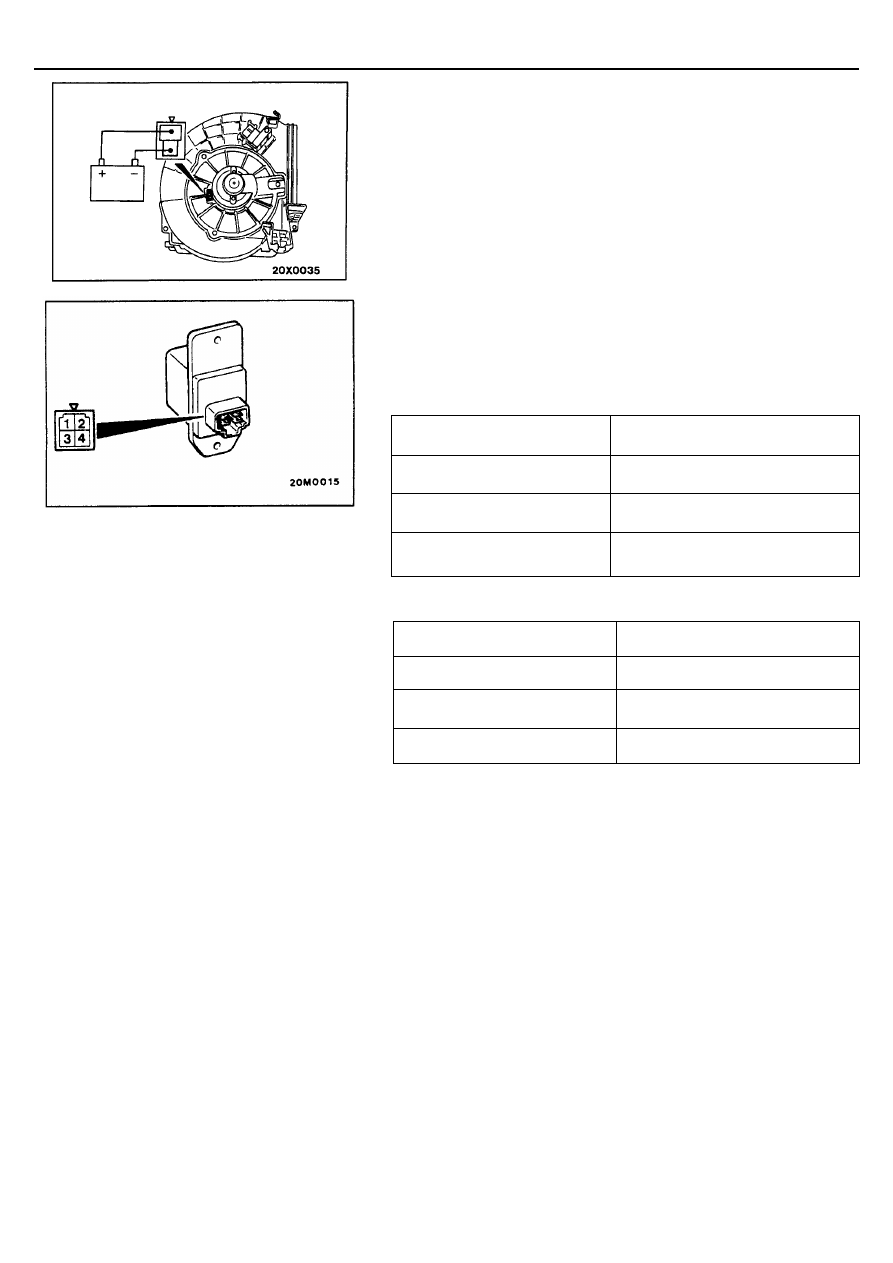

ПРОВЕРКА ЭЛЕКТРОВЕНТИЛЯТОРА

Подведите напряжение аккумуляторной батареи к выводам разъема и
проверьте работу электродвигателя вентилятора. При этом также
убедитесь в отсутствие посторонних шумов.

ПРОВЕРКА РЕЗИСТОРА

При помощи мультиметра измерьте сопротивления между выводами
разъема, указанными ниже. Проверьте соответствие измеренных величин
номинальным значениям.
Номинальные значения сопротивлений:

<Автомобили с левым рулем>

Выводы разъема

Номинальное сопротивление, Ом

Между 3 и 2 (LO)

2,21

Между 3 и 4 (ML)

0,97

Между 3 и 1 (MH)

0,35

<Автомобили с правым рулем>

Выводы разъема

Номинальное сопротивление, Ом

Между 3 и 2 (LO)

2,81

Между 3 и 4 (ML)

1,28

Между 3 и 1 (MH)

0,33

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Электровентилятор отопителя в сборе и резистор <Кроме
автомобилей с правым рулем оборудованных кондиционером>

55-24

ИСПАРИТЕЛЬ <АВТОМОБИЛИ С ЛЕВЫМ РУЛЕМ
ОБОРУДОВАННЫЕ КОНДИЦИОНЕРОМ>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Откачка и заправка хладагента (См. стр. 55 - 9).

•



Снятие и установка нижней крышки (under cover),
вещевого ящика (glove box) и рамки вещевого
ящика (glove box frame; см. Главу 52А – Панель
приборов).

Внимание: система SRS.
При снятии и установке напольной консоли на
автомобилях с системой SRS не ударьте блок
управления и другие элементы системы SRS.

Последовательность снятия
1. Соединение шланга низкого давления
(подводящего к компрессору; suction hose)
2. Соединение трубки высокого давления
(отводящей от компрессора; discharge pipe)

3. Уплотнительная кольцевая прокладка
4. Дренажный шланг
5. Испаритель

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ОТВОДЯЩЕГО ШЛАНГА (SUCTION

HOSE) И ПОДВОДЯЩЕЙ ТРУБКИ (ВЫСОКОГО ДАВЛЕНИЯ;
DISCHARGE PIPE)

Закройте отверстия в испарителе и в отсоединенных шлангах пробками,
чтобы не допустить попадания в них посторонних частиц.

Внимание:
Отверстия в шлангах должны быть закрыты герметично, иначе
компрессорное масло и ресивер быстро впитают влагу из
окружающего воздуха.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Электровентилятор отопителя в сборе и резистор <Кроме
автомобилей с правым рулем оборудованных кондиционером>

55-25

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ИСПАРИТЕЛЯ

При замене испарителя залейте в него указанное количество
компрессорного масла и установите на автомобиль.
Количество и марка компрессорного масла: 60

мл

SUN PAG 56

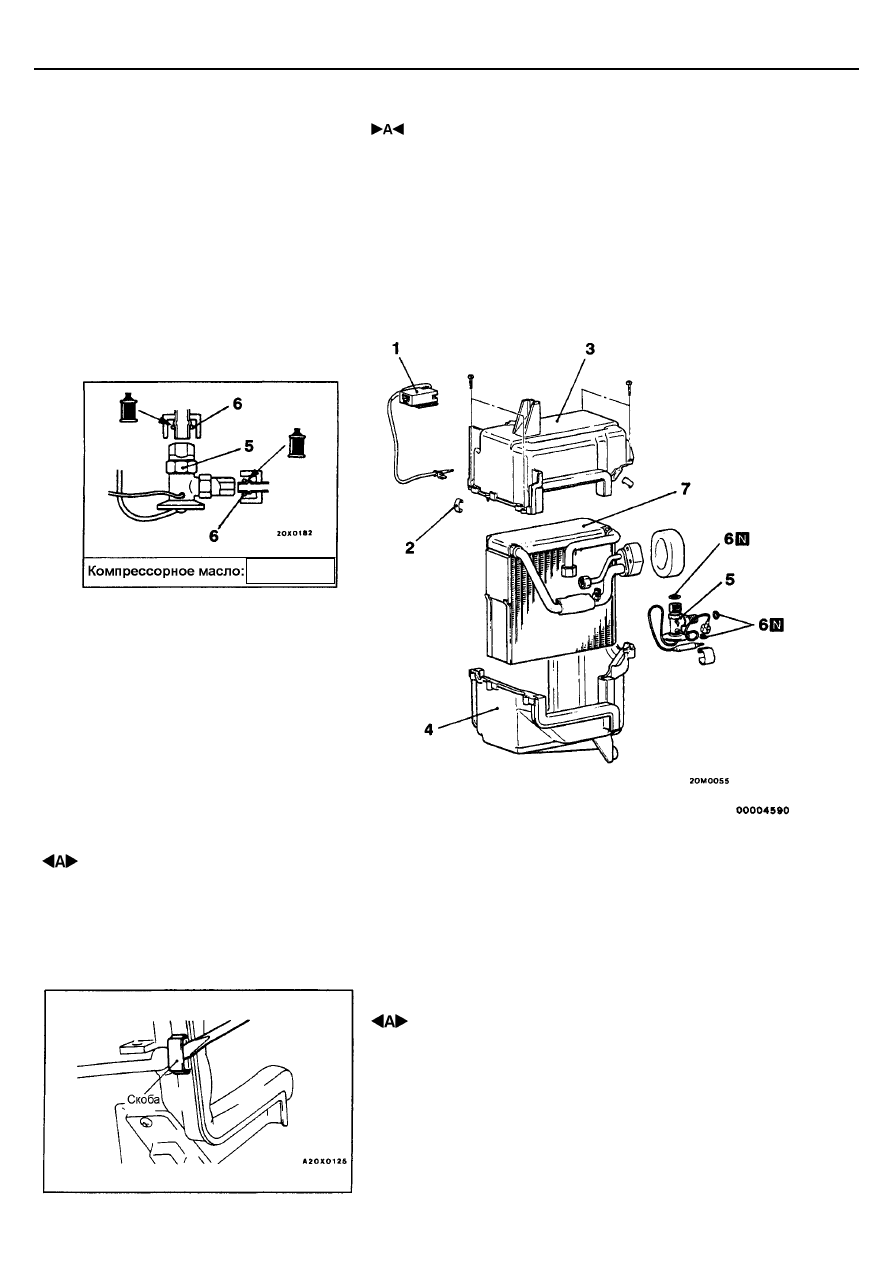

РАЗБОРКА И СБОРКА

Последовательность разборки
1. Зажим
2. Кожух испарителя (верхний)
3. Термостат (электронный блок управления
автоматическим компрессором)

4. Кожух испарителя (нижний)
5. Клапан расширительный
6. Кольцевая прокладка
7. Испаритель

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ СКОБЫ

Снимайте скобы при помощи завернутой в тряпку плоской отвертки, чтобы
не повредить поверхности испарителя.

SUNPAG 56
