Mitsubishi Colt Lancer (1996-1998). Руководство - часть 220

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Панель управления отопителем в сборе
и выключатель кондиционера

55-18

ПАНЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (И КОНДИЦИОНЕРОМ) В
СБОРЕ И ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•

Нижняя крышка (lower cover) и облицовка панели
управления отопителем (heater control panel) - Снятие
и установка

•

Снятие и установка напольной консоли (floor console)
(Глава 52А)

•

Снятие и установка нижнего распределительного
воздуховода (в область ног; см. стр. 55 – 37).

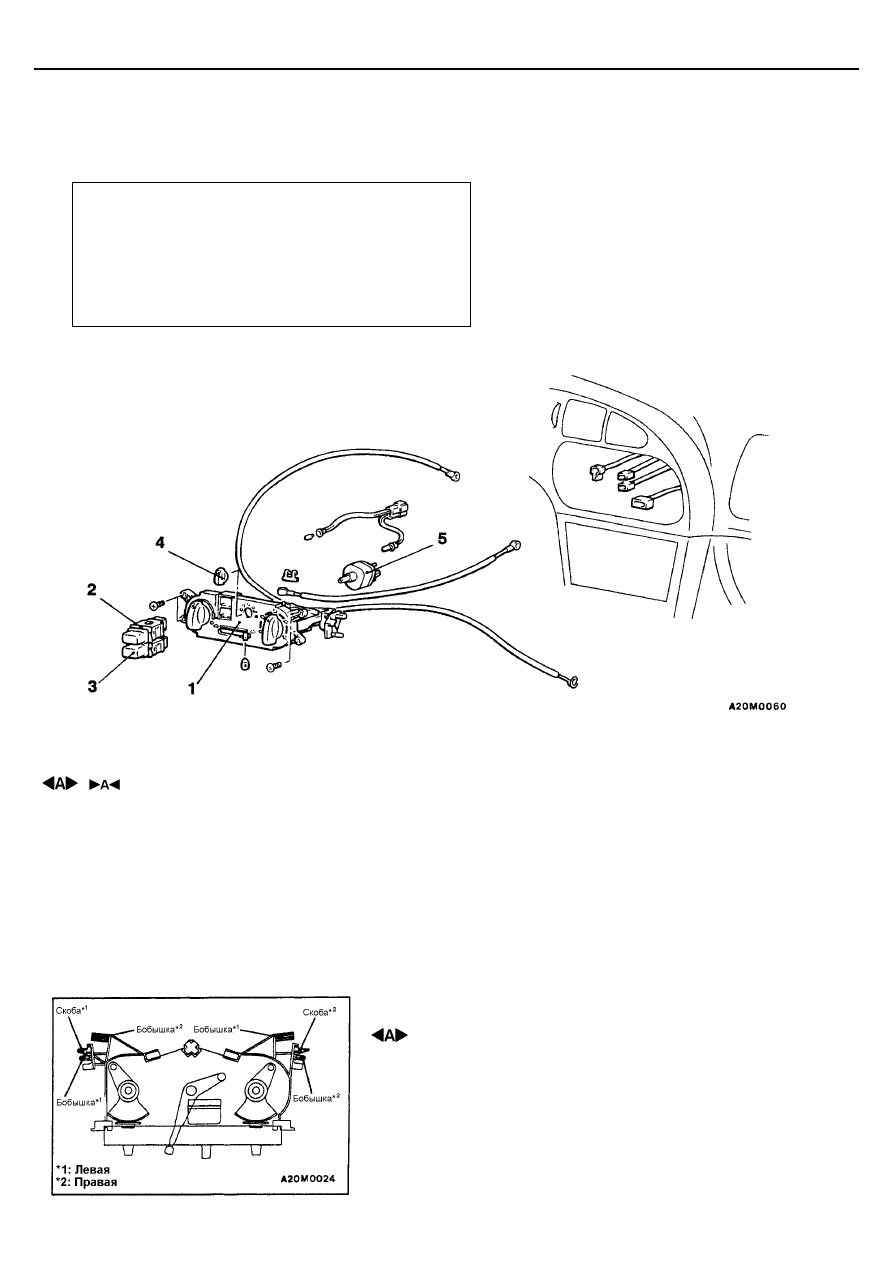

Последовательность снятия
1. Панель



управления отопителем (и

    кондиционером) в сборе
2. Выключатель обогрева
    заднего стекла
3. Выключатель кондиционера
4. Ручка
5. Переключатель электровентилятора

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ БЛОКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ

1.

Отверните винты крепления панели управления отопителем в сборе.

2.

Отогните две скобы и четыре бобышки, вставленные в середине
кронштейна.

3.

Снимите панель управления отопителем в сборе.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Панель управления отопителем в сборе
и выключатель кондиционера

55-19

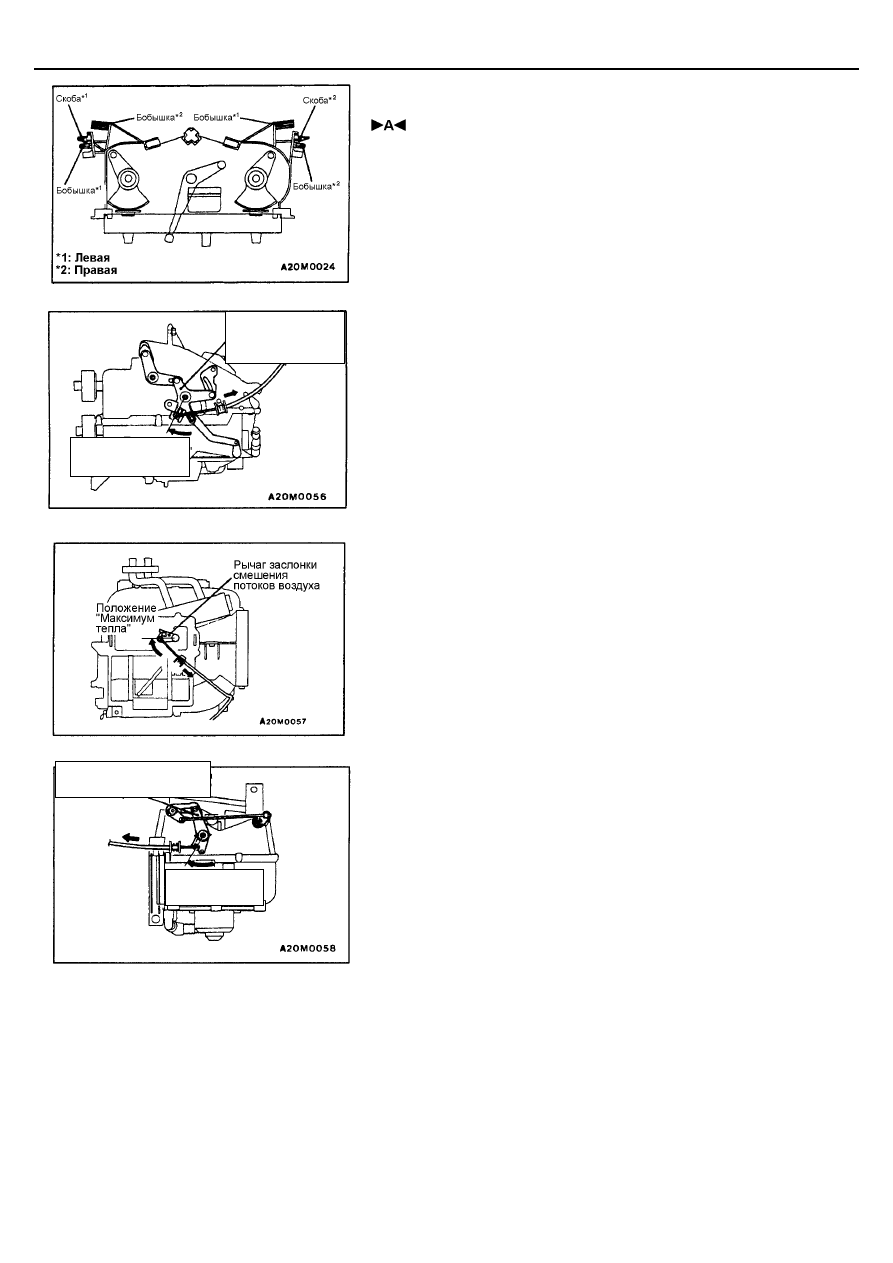

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ПАНЕЛИ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (И

КОНДИЦИОНЕРОМ) В СБОРЕ

1.

Перед установкой нового блока управления отопителем отрежьте
показанные на рисунке бобышки и фиксаторы.

2.

Установите винты крепления блока управления.

3.

Для установки тяги привода заслонки распределения выходного
воздуха проделайте следующие операции:
(1) Установите ручку выбора режима вентиляции на панели

управления отопителем / кондиционером в положение "обогрев
ветрового стекла" (DEF).

(2) Установите на блоке отопителя рычаг изменения потока воздуха

в положение "обогрев ветрового стекла" (DEF), как показано на
рисунке и затем подсоедините к рычагу тягу привода.

(3) Потяните наружную оболочку тяги в направлении, показанном на

рисунке, чтобы выбрать слабину и затем закрепите ее
фиксатором.

4.

Для установки тяги привода заслонки смешения потоков воздуха
проделайте следующие операции:
(1) Установите рукоятку управления температурой воздуха на

панели управления отопителем в положение максимальной
температуры («MAX HOT»).

(2) Установите рычаг привода заслонки смешения потоков воздуха

на блоке отопителя в положение максимальной температуры
(«MAX HOT») и затем подсоедините к нему тягу привода.

(3) Потяните наружную оболочку тяги в направлении, показанном на

рисунке, чтобы выбрать слабину и затем закрепите ее
фиксатором.

5.

Для установки тяги заслонки выбора режима забора воздуха
(рециркуляция/забор наружного воздуха) проделайте следующее:
(1) Установите рукоятку привода заслонки на панели управления

отопителем в поло.жение "рециркуляция" (INSIDE).

(2) Установите рычаг привода заслонки забора воздуха на блоке

отопителя в положение "рециркуляция" (INSIDE), как показано на
рисунке, а затем подсоедините к нему тягу привода.

(3) Потяните наружную оболочку тяги в направлении, показанном на

рисунке, чтобы выбрать слабину и затем закрепите ее
фиксатором.

6.

После установки управляя ручками панели управления отопителем (и
кондиционером) убедитесь, что все заслонки системы
кондиционирования/отопителя и принудительной вентиляции
перемещаются плавно.

Рычаг заслонки
распределения
выходного воздуха

Положение "обогрев

ветрового стекла"

Рычаг заслонки выбора
режима забора воздуха

Положение

"рециркуляция"

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Панель управления отопителем в сборе
и выключатель кондиционера

55-20

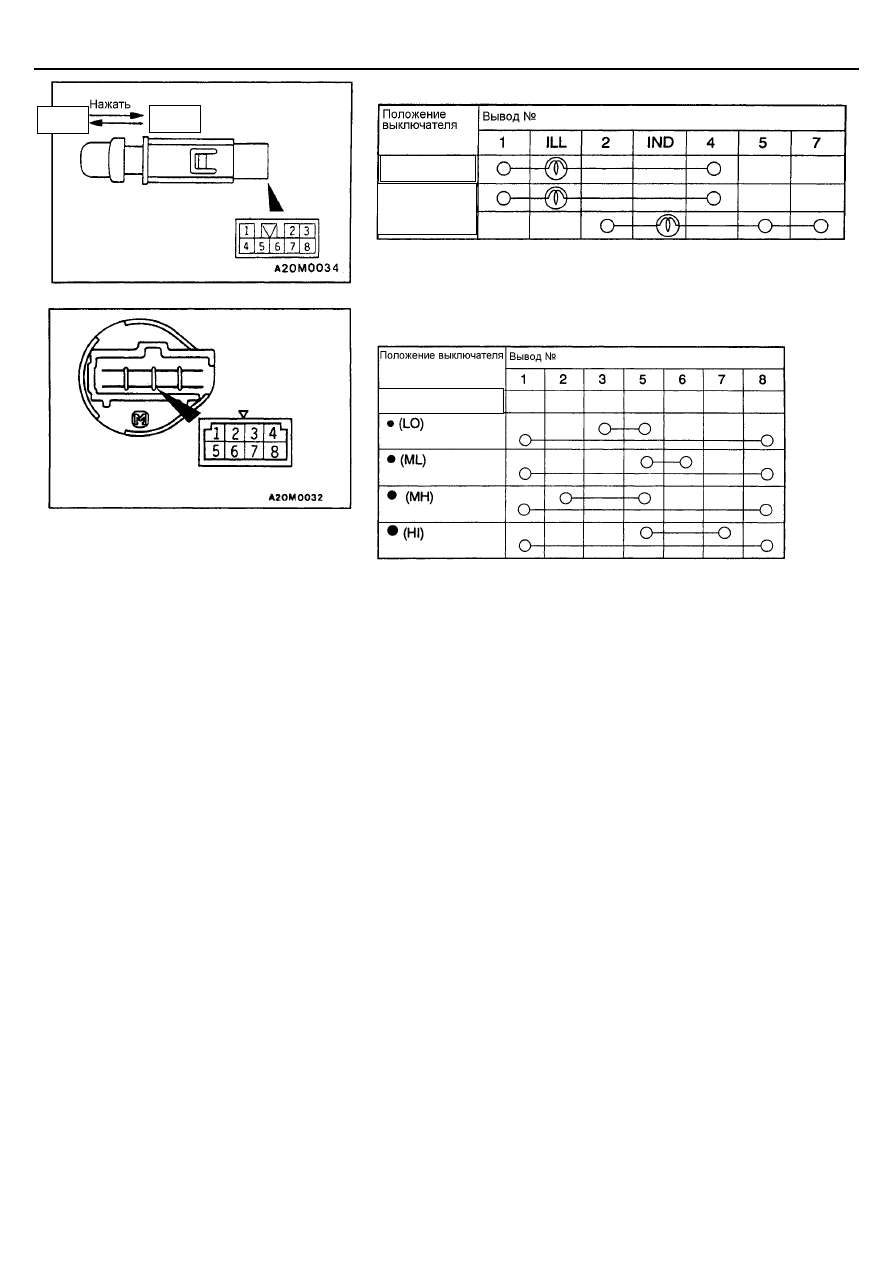

ПРОВЕРКА ЦЕПЕЙ ВЫКЛЮЧАТЕЛЯ КОНДИЦИОНЕРА

ПРОВЕРКА ЦЕПЕЙ ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ
РАБОТЫ ВЕНТИЛЯТОРА ОТОПИТЕЛЯ

ВКЛ

ВЫКЛ

ВЫКЛ

ВКЛ

ВЫКЛ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Отопитель и радиатор отопителя

55-21

ОТОПИТЕЛЬ И РАДИАТОР ОТОПИТЕЛЯ

СНЯТИЕ И УСТАНОВКА

Внимание: Система SRS
При снятии и установке напольной консоли на
автомобилях с системой SRS не допускайте ударов
консоли о блок управления SRS и другие элементы
системы.

Предварительные и заключительные операции

•



Слив и заливка охлаждающей жидкости двигателя

(см. Главу 14 –Технические операции на

автомобиле).

•



Снятие и установка крышки воздушного фильтра (air
cleaner cover) и впускного воздушного шланга (air
intake hose)

•



Снятие и установка панели приборов (insrument
panel; cм. Главу 52А)

•



Снятие и установка центрального воздуховода (joint
duct) <автомобили без кондиционера> (стр. 55 – 22).

•



Снятие и установка испарителя  <Автомобили с
левым рулем с кондиционером> (стр. 55 – 24)

•



Снятие и установка испарителя и
электровентилятора отопителя <Автомобили с
правым рулем и кондиционером> (см. стр. 55 – 26).

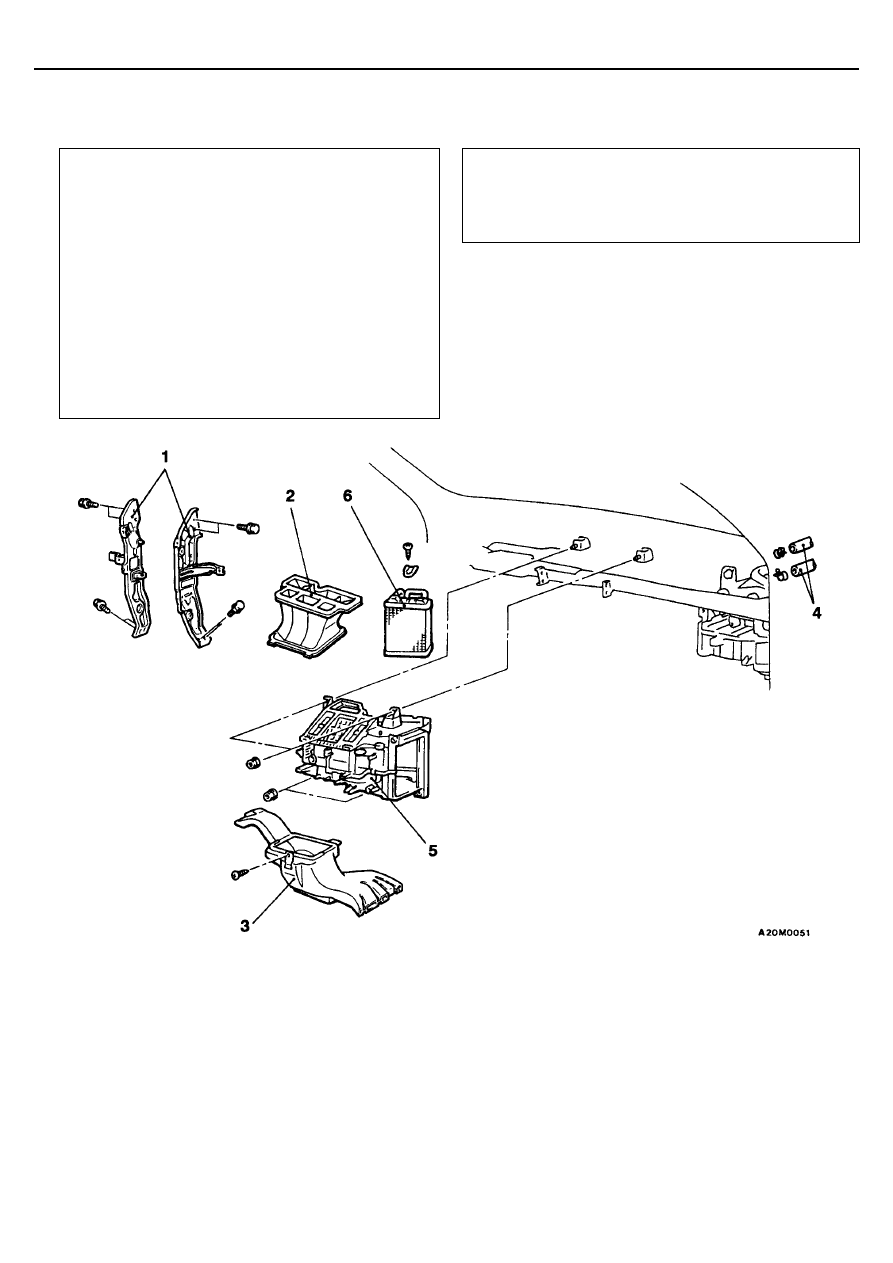

Последовательность снятия
1. Центральный усилитель
2. Центральный воздуховод вентиляции
3. Нижний распределительный воздуховод (в
    область ног пассажира)
4. Соединение шланга отопителя
5. Блок отопителя
6. Радиатор отопителя
