SRS -

Модули подушек безопасности и часовая пружина

52B-26

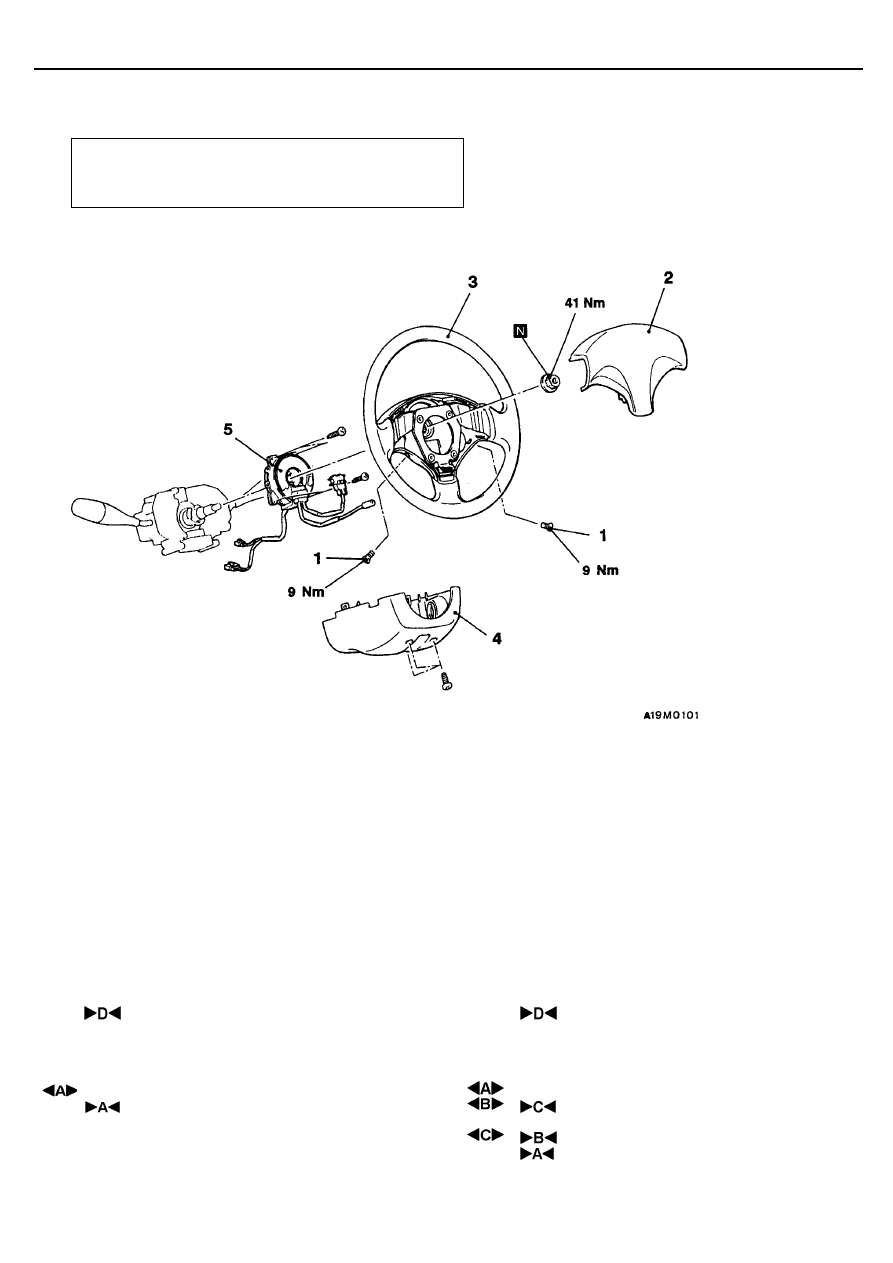

СНЯТИЕ И УСТАНОВКА

<Модуль подушки безопасности водителя, часовая пружина>

Предварительная операция

•



Установите передние колеса параллельно продольной
оси автомобиля и выньте ключ из замка зажигания.

Последовательность снятия модуля
подушки безопасности

•

  Проверка правильности установки

•

  Подсоединение отрицательного (-) кабеля

    к аккумуляторной батарее
1. Винт крепления модуля

 подушки безопасности (винт TORX)

2. Модуль подушки безопасности

•

  Проверка перед установкой

Последовательность снятия часовой
пружины

•

  Проверка правильности установки

•

  Подсоединение отрицательного (-)

кабеля к  аккумуляторной батарее
1. Винт крепления модуля
    подушки безопасности (винт TORX)
2. Модуль подушки безопасности
3. Рулевое колесо
4. Кожух рулевой колонки нижний
5. Часовая пружина

•

  Проверка перед установкой

SRS -

Модули подушек безопасности и часовая пружина

52B-27

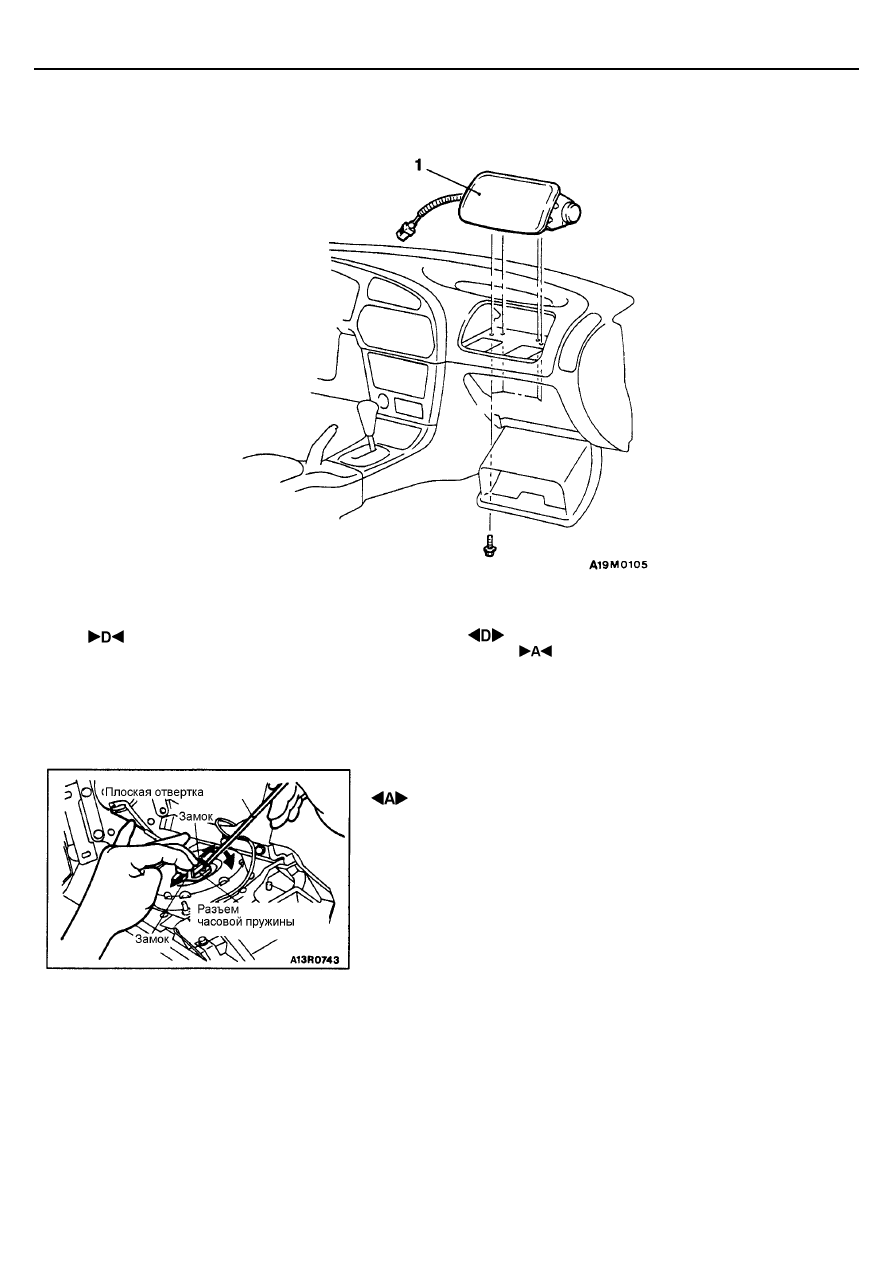

<Модуль подушки безопасности переднего пассажира>

Последовательность снятия

•

  Проверка правильности установки

•

  Подсоединение отрицательного (-) кабеля

к аккумуляторной батарее

1. Модуль подушки безопасности

•

  Проверка перед установкой

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ СНЯТИИ

 СНЯТИЕ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ

ВОДИТЕЛЯ

Для отсоединения разъема часовой пружины от модуля подушки
безопасности нажмите на замок в направлении внешней стороны и
освободите его. При помощи плоской отвертки, как показано на рисунке,
слегка приподнимите и аккуратно снимите разъем.
Внимание
1.

При отсоединении разъема часовой пружины и модуля подушки
безопасности не прилагайте больших усилий.

2.

Снятый модуль подушки безопасности следует хранить в чистом
сухом месте защитной накладкой вверх.

SRS -

Модули подушек безопасности и часовая пружина

52B-28

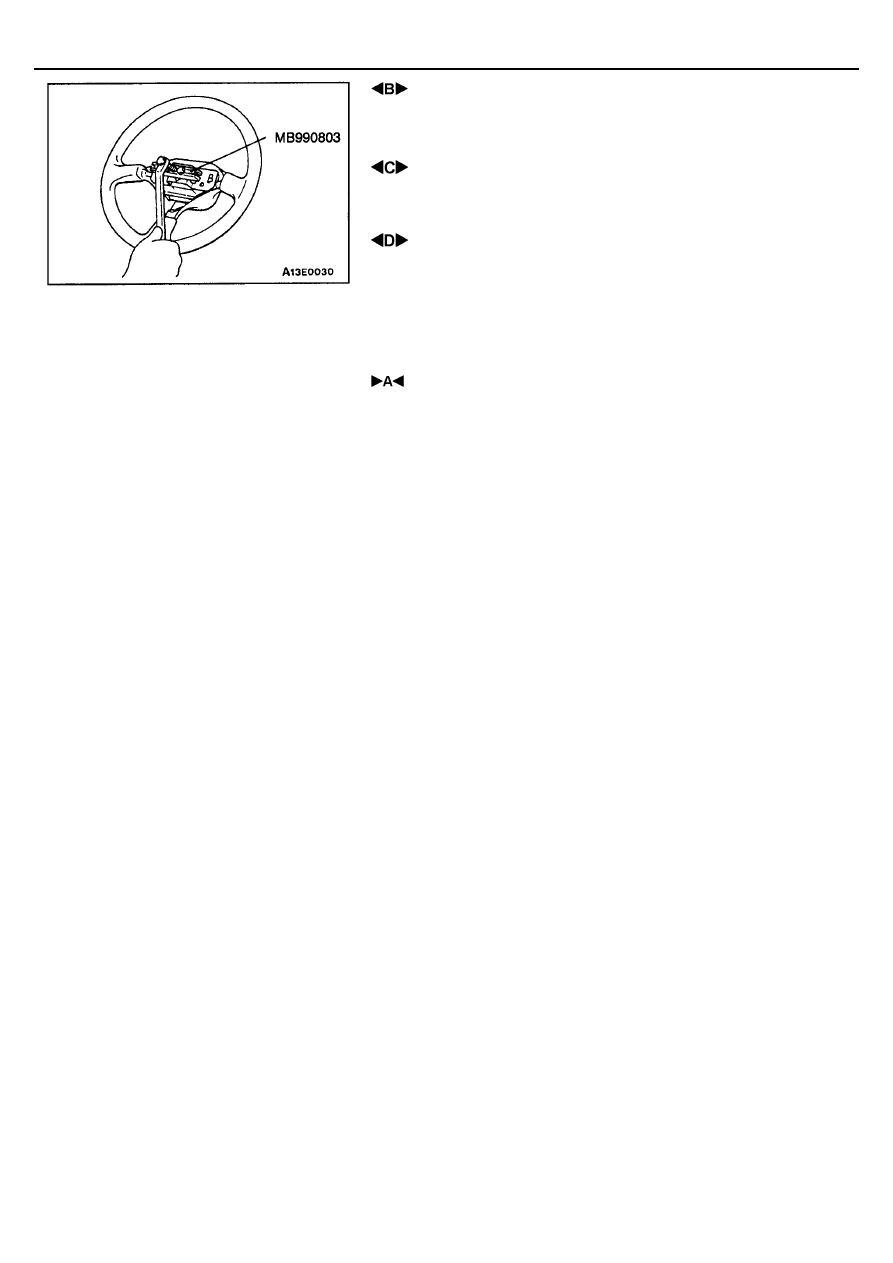

 СНЯТИЕ РУЛЕВОГО КОЛЕСА

Внимание
Не стучите по рулевому колесу, так как можно повредить механизм
складывания рулевой колонки.

 СНЯТИЕ ЧАСОВОЙ ПРУЖИНЫ

Внимание
Снятую часовую пружину



следует хранить в чистом сухом месте

 СНЯТИЕ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ

ПЕРЕДНЕГО ПАССАЖИРА

Внимание
Снятый модуль подушки безопасности следует хранить в чистом
сухом месте защитной накладкой вверх.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 ПРОВЕРКА ПЕРЕД УСТАНОВКОЙ

1.

Перед установкой новых модулей подушек безопасности и часовой
пружины обратитесь к разделу "Проверка".

Внимание
Утилизацию модулей следует производить в строгом
соответствии с методикой на стр. 52В-34.

2.

Подсоедините вывод (-) аккумуляторной батареи.

3.

Подсоедините MUT-II к диагностическому разъему.

Внимание
При подключении (отключении) MUT-II ключ зажигания должен
находиться в положении "OFF" (Выкл.).

4.

Поверните ключ зажигания в положение "ON" (Вкл.).

5.

Для комплексной проверки работоспособности системы SRS
произведите самодиагностику при помощи MUT-II (кроме случаев
обрыва цепи в модулях подушек безопасности).

6.

Поверните ключ зажигания в положение "LOCK", отсоедините от
батареи отрицательный (-) кабель и заизолируйте его.

Внимание
Подождите не менее 60 секунд после отключения
аккумуляторной батареи, прежде чем приступать к дальнейшей
работе.
(См. стр. 52В-4).

SRS -

Модули подушек безопасности и часовая пружина

52B-29

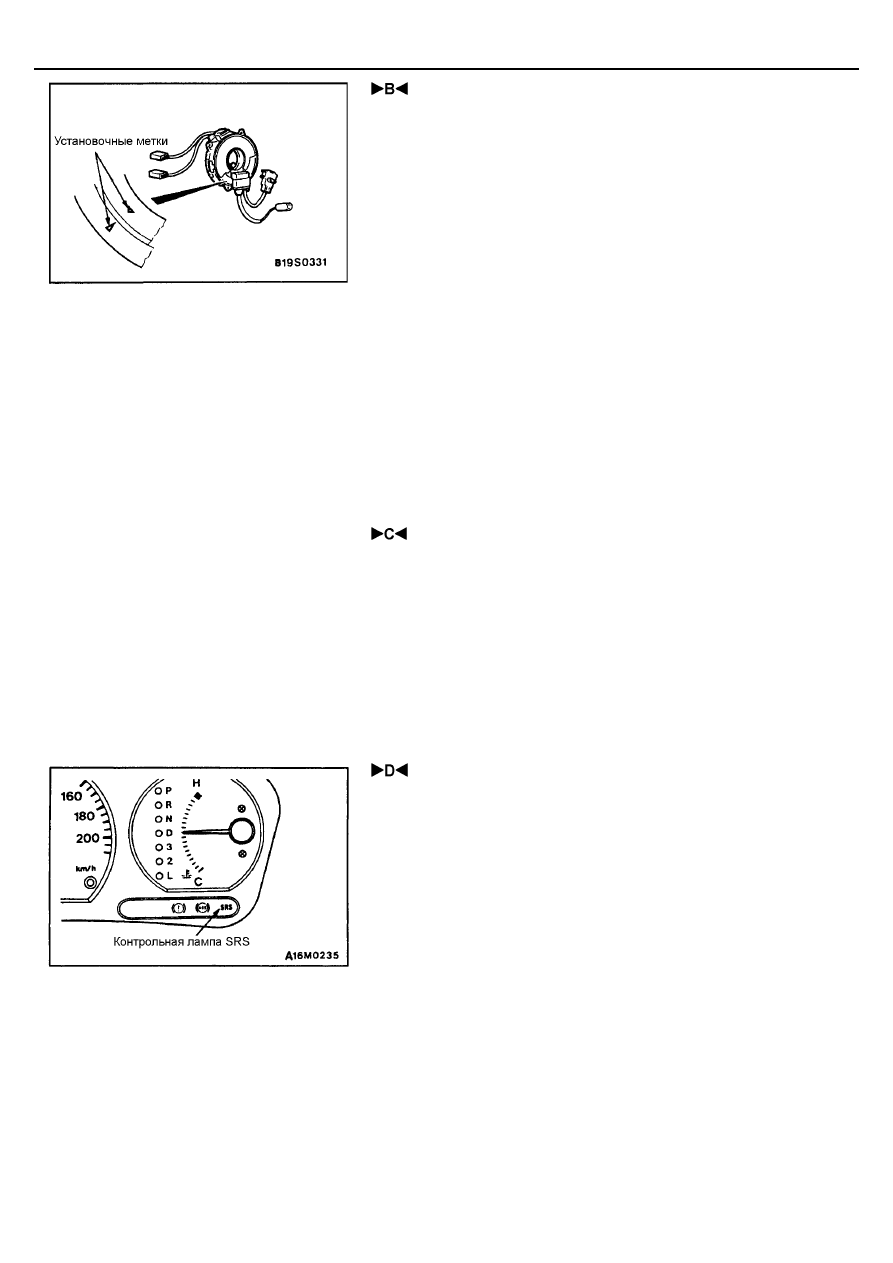

 УСТАНОВКА ЧАСОВОЙ ПРУЖИНЫ

Совместите установочные метки часовой пружины, затем установите
передние колеса параллельно продольной оси автомобиля, и установите
часовую пружину в подрулевой комбинированный переключатель.

Совмещение Установочных Меток

Поверните часовую пружину по часовой стрелке до упора, а затем
поверните ее против часовой стрелки приблизительно на 3 4/5 оборота до
совмещения установочных меток.

Внимание
В случае неполного совмещения установочных меток часовой
пружины вращение рулевого колеса может быть ограничено при
повороте автомобиля, либо может произойти отделение кабеля от
часовой пружины, что приведет к нарушению нормальной работы
системы SRS и серьезным травмам водителя или переднего
пассажира.

 УСТАНОВКА РУЛЕВОГО КОЛЕСА

1.

Прежде чем приступать к установке рулевого колеса, убедитесь в том,
что передние колеса автомобиля установлены параллельно
продольной оси автомобиля, и что установочные метки часовой
пружины полностью совмещены.

Внимание
Перед установкой рулевого колеса проверьте, чтобы провода
часовой пружины не были пережаты или перепутаны.

2.

После закрепления рулевого колеса поверните его до упора в обоих
направлениях для проверки рулевого управления.

 ПРОВЕРКА ПРАВИЛЬНОСТИ МОНТАЖА

1.

Подсоедините отрицательный (-) кабель к аккумуляторной батарее.

2.

Поверните ключ зажигания в положение "ON" (Вкл.)

3.

Загорается ли и горит контрольная лампа SRS в течение
приблизительно 7 секунд, а затем гаснет и остается погасшей в
течение, по меньшей мере, 5 секунд?

4.

Если да, то система SRS функционирует нормально.
Если нет, смотрите стр. 52В-6.
