КУЗОВ -

Люк

42-58

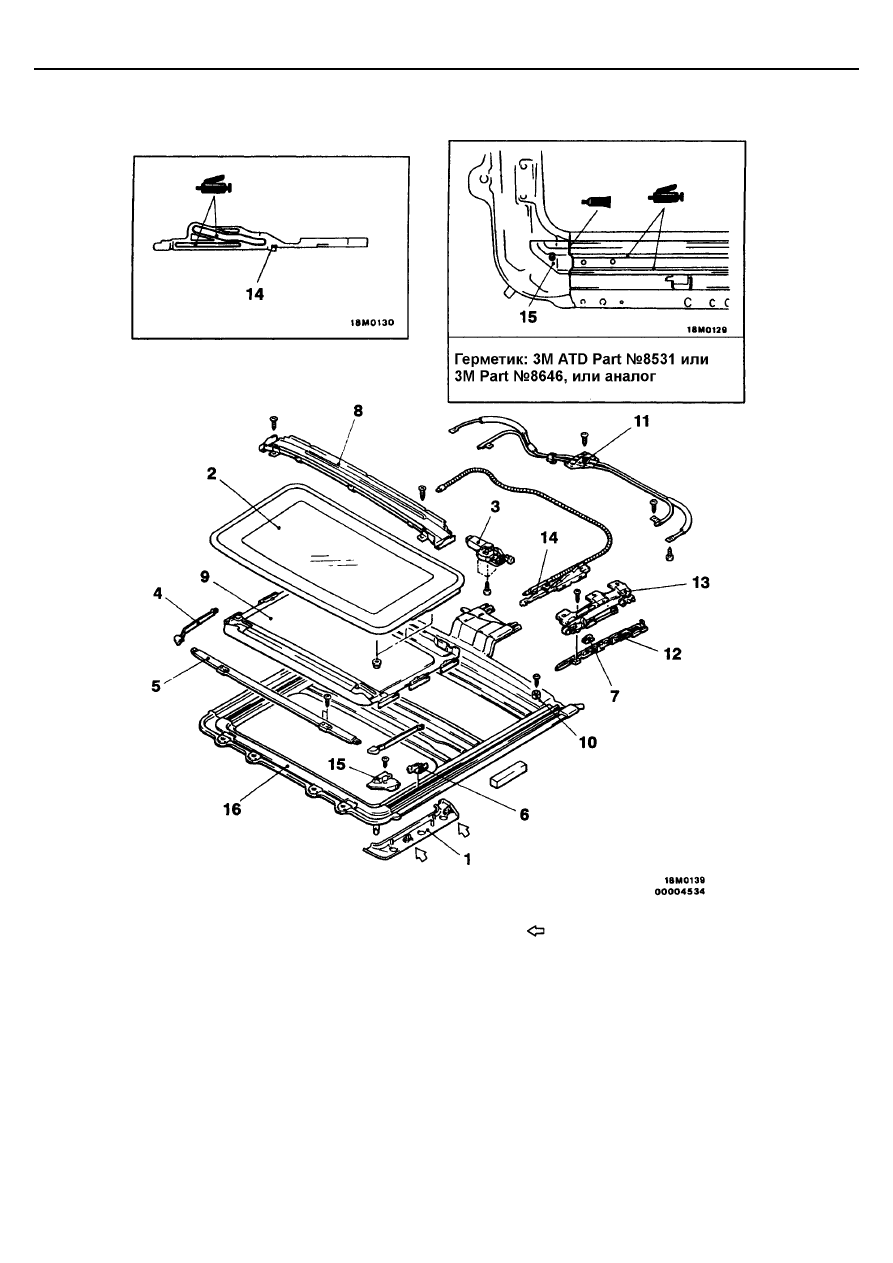

РАЗБОРКА И СБОРКА

ПРИМЕЧАНИЕ

:Указывает место установки пружинных

металлических фиксаторов

Последовательность разборки
1. Боковая декоративная крышка (стр. 42-55)
2. Стекло крышки люка в сборе
3. Электродвигатель привода люка
4. Тяга дефлектора в сборе

<

Хэтчбэк

>

5. Дефлектор в сборе

<

Хэтчбэк

>

6. Соединитель тяги

<

Хэтчбэк

>

7. Башмак (С)

<

Хэтчбэк

>

8. Желоб водоотводящий в сборе
9. Шторка в сборе
10. Прокладка (В) в сборе
11. Механизм привода люка в сборе
12. Планка декоративная
13. Направляющая (А) в сборе
14. Салазки в сборе
15. Крышка направляющей в сборе
16. Рама люка в сборе

s

51-1

СОДЕРЖАНИЕ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВОК И КОНТРОЛЯ ..................... 2

ГЕРМЕТИК И КЛЕЙ....................................... 2

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ............... 2

ПЕРЕДНИЙ БАМПЕР.................................... 3

ЗАДНИЙ БАМПЕР......................................... 5

РЕШЕТКА РАДАТОРА.................................. 7

МОЛДИНГИ ................................................... 7

ОБТЕКАТЕЛИ И СПОЙЛЕРЫ ...................... 9

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ
ВЕТРОВОГО СТЕКЛА................................. 13

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ
ЗАДНЕГО СТЕКЛА...................................... 16

ОМЫВАТЕЛЬ ФАР ГОЛОВНОГО
СВЕТА.......................................................... 19

ЭМБЛЕМЫ................................................... 21

НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА... 23

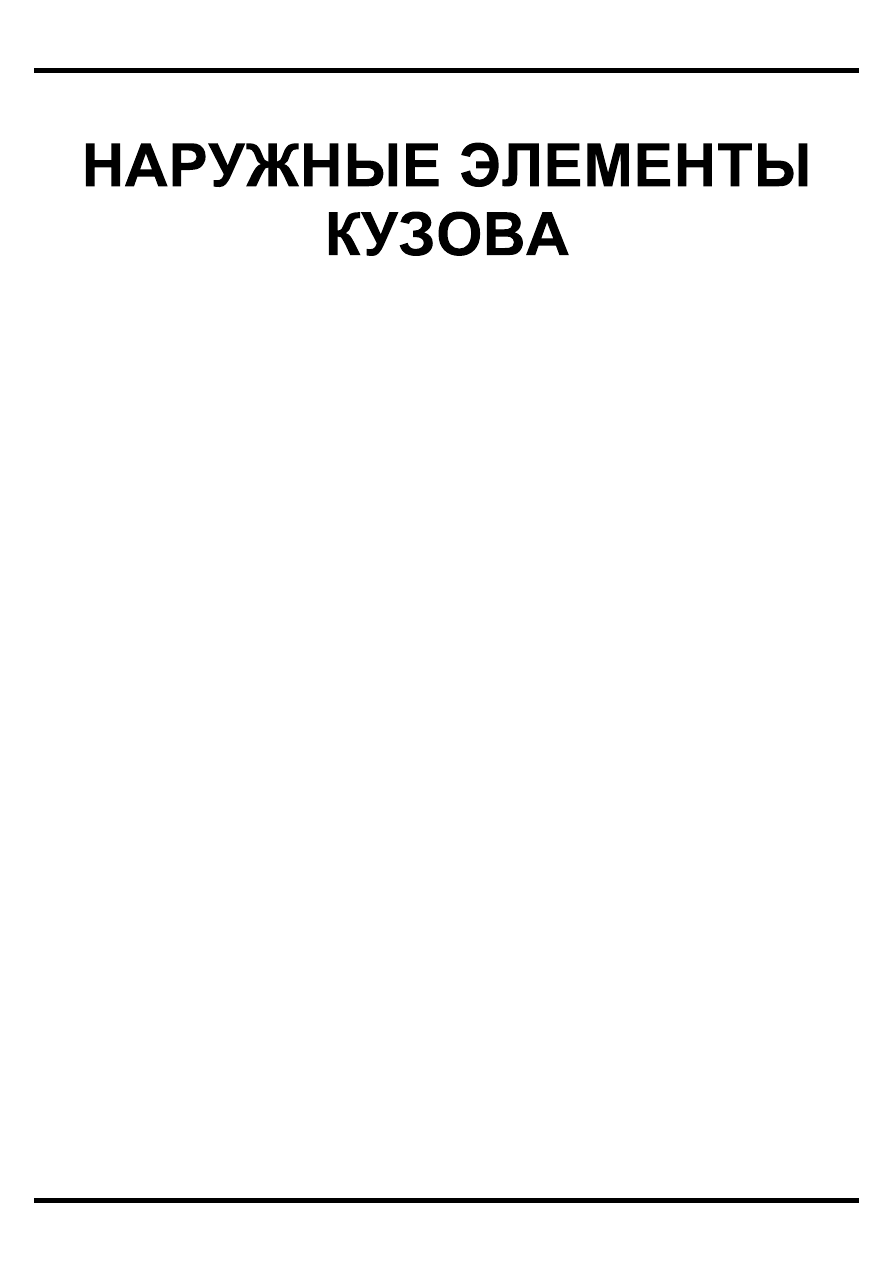

Наружные элементы кузова

Основные данные для регулировок и контроля/
Уплотнитель и клей / Специальные



инструменты

51-2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Номинальное значение

Со стороны водителя

20

±

5

Положение установки щетки
стеклоочистителя ветрового
стекла, мм

Со стороны пассажира

20

±

5

Положения установки щетки стеклоочистителя заднего стекла, мм

77

±

5

ГЕРМЕТИК И КЛЕЙ

Место применения

Рекомендуемый герметик и клей

Между панелью переднего обтекателя или
задним спойлером (Хэтчбэк) и панелью
кузова

Клейкая лента: 2-х сторонняя, толщиной 1,2 мм и шириной 10 мм

Между боковым обтекателем и панелью
кузова

Клейкая лента: 2-х сторонняя, толщиной 1,2 мм, шириной 5 мм

Между задним боковым обтекателем и
панелью кузова

Клейкая лента: 2-х сторонняя, толщиной 0,8 мм, шириной 10 мм

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Наименование

Применение

МВ990784

Съемник декоративных
деталей

Снятие переключателя управления
боковым зеркалом заднего вида и
фиксаторов переднего и заднего
бамперов

МВ990449

Съемник молдингов
стекол

Снятие водоотводящего молдинга
крыши, и т. п.

Наружные элементы кузова -

Передний бампер

51-3

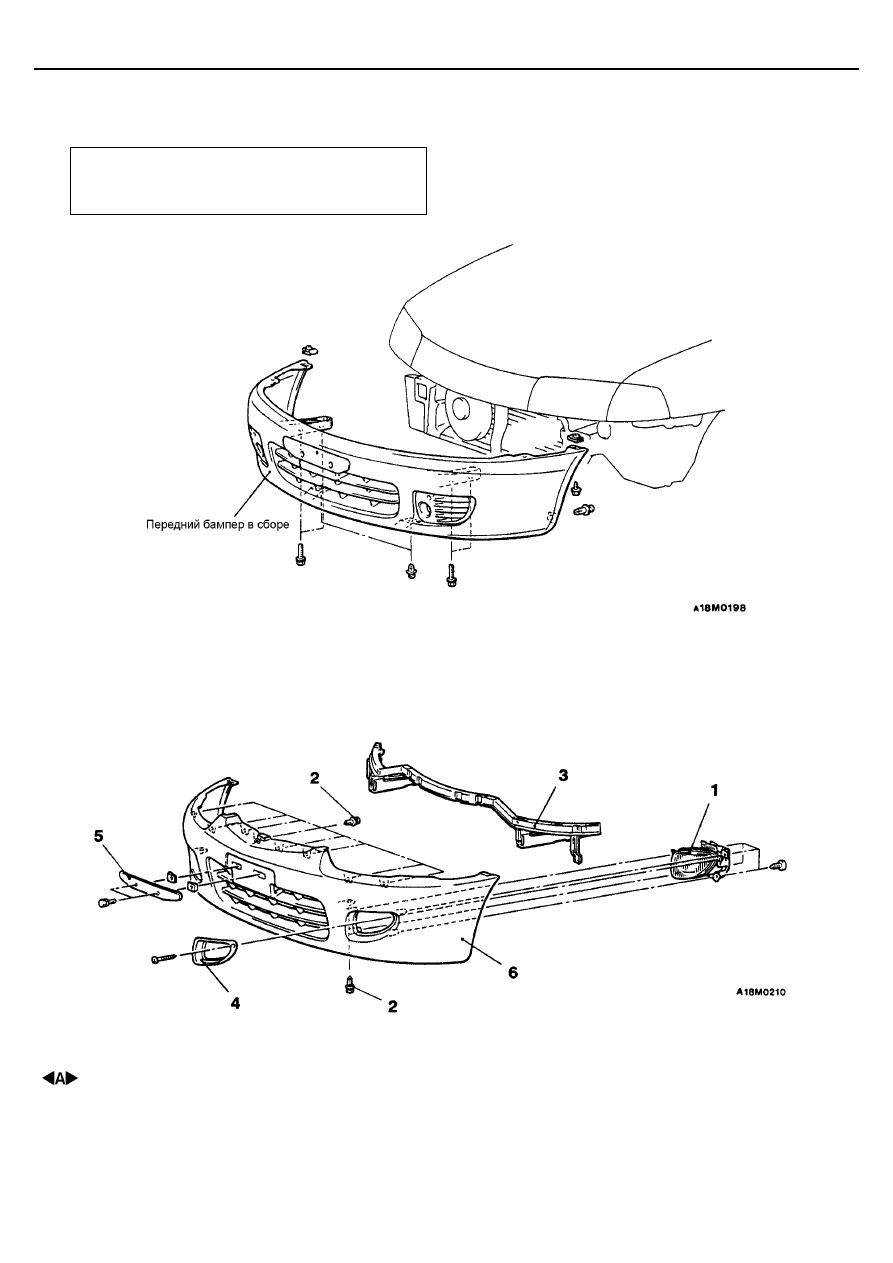

ПЕРЕДНИЙ БАМПЕР

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операция

•



Снятие и установка брызгозащитных щитков
(Смотрите ГЛАВУ 42 – Переднее крыло)

РАЗБОРКА И СБОРКА

<Хэтчбэк>

Последовательность сборки

1. Передняя противотуманная фара в сборе
2. Фиксатор
3. Усилитель переднего бампера

4. Ободок противотуманной фары
5. Пластина крепления номерного знака
6. Наружная накладка бампера
