КУЗОВ -

Люк

42-54

ЛЮК

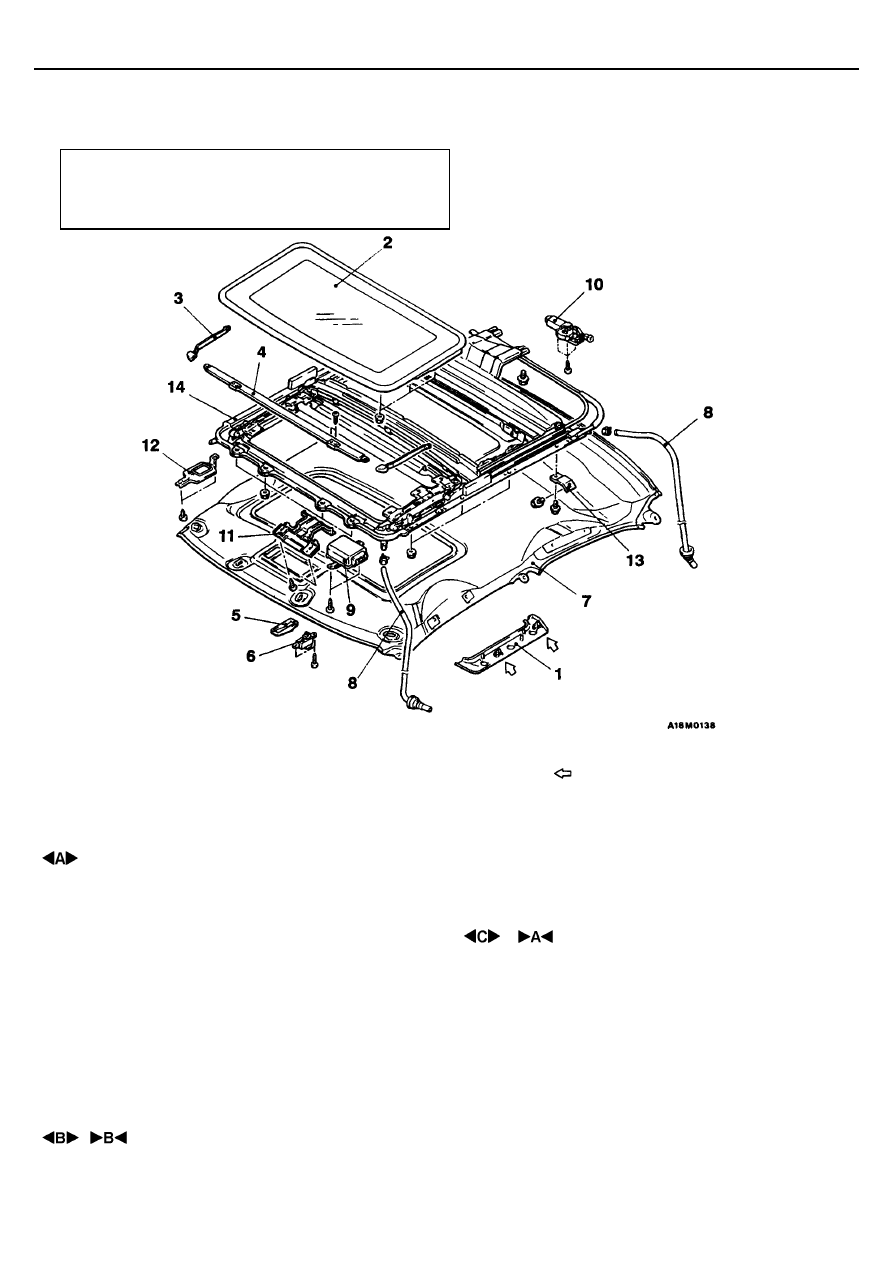

СНЯТИЕ И УСТАНОВКА

Заключительные операции

<

Стекло крышки люка в сборе, Люк в сборе

>

(1) Проверка герметичности (См. стр. 42-53).
(2) Регулировка установки люка (См. стр. 42-53).

ПРИМЕЧАНИЕ

: Показывает место установки

металлических пружинных фиксаторов

Снятие стекла крышки люка в сборе
1. Боковая декоративная крышка
2. Стекло крышки люка в сборе

Снятие дефлектора люка в сборе
3. Рычаг дефлектора в сборе

<

Хэтчбэк

>

4. Дефлектор в сборе

<

Хэтчбэк

>

Снятие переключателя электропривода
люка
5. Крышка переключателя электропривода
люка
6. Переключатель электропривода люка

Снятие дренажного шланга

•

  Защитный козырек

(Передний дренажный шланг)
7. Облицовка потолка
8. Дренажный шланг

Снятие электронного блока управления
люком
7. Облицовка потолка
9. Электронный блок управления люком

Снятие электродвигателя привода люка
7. Облицовка потолка
10. Электродвигатель привода люка

Снятие люка в сборе
7. Облицовка потолка
8. Соединение дренажного шланга
11. Кронштейн фонаря освещения салона
12. Кронштейн переключателя привода
люка
13. Установочный кронштейн
14. Люк в сборе

КУЗОВ -

Люк

42-55

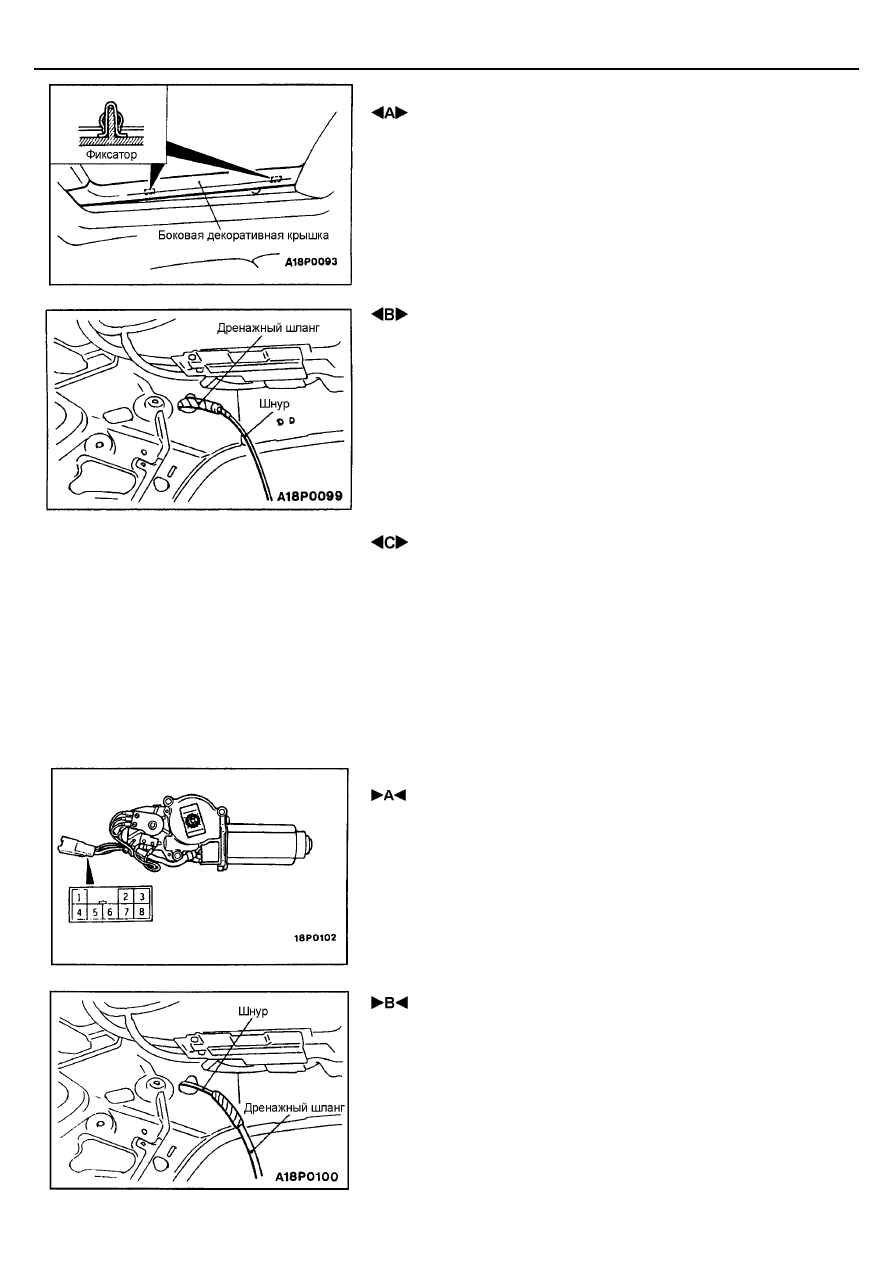

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ БОКОВОЙ ДЕКОРАТИВНОЙ КРЫШКИ

Снимите фиксаторы и затем снимите боковую декоративную крышку.

 СНЯТИЕ ДРЕНАЖНОГО ШЛАНГА

Привяжите к концу дренажного шланга шнур и обмотайте изолентой место
соединения. Затем вытащите дренажный шланг из салона автомобиля.

 СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЛЮКА

Внимание
Перед снятием электродвигателя привода люка полностью закройте
крышку люка. Если положения полного закрытия крышки люка и
электродвигателя не совпадают, это ведет к нарушению работы
привода люка.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЛЮКА

В случае неправильной установки полностью закрытого положения
электродвигателя проделайте следующие операции.
1.

Подсоедините тестер между выводами (4) и (6) разъема
электродвигателя.

2.

Включайте электродвигатель привода люка до тех пор, пока он не
достигнет положения при котором выключатель переключиться из
положения "Вкл." в "Выкл." или наоборот, и только после этого
установите электродвигатель на место.

 УСТАНОВКА ДРЕНАЖНОГО ШЛАНГА

1.

Привяжите к концу дренажного шланга шнур и обмотайте место
соединения изолентой, чтобы на стыке не было неровностей.

2.

Вытягивая шнур, вытяните дренажный шланг.

КУЗОВ -

Люк

42-56

3.

Выдвиньте дренажный шланг относительно уплотнения как показано
на рисунке.

ПРОВЕРКА

ПРОВЕРКА РАБОЧЕГО ТОКА ЦЕПИ ПРИВОДА КРЫШКИ
ЛЮКА

1.

Снимите предохранитель электропривода люка и подсоедините
тестер как показано на рисунке.

2.

Нажмите переключатель электропривода люка в положение ON (Вкл.)
и измерьте величины рабочего тока в диапазонах между положениями
люка, когда он начинает движение, полностью открыт, полностью
закрыт и когда он полностью приподнят вверх.
Номинальное значение: 7 А или меньше (при 20

°°°°

С)

3.

Если рабочий ток превышает номинальное значение, проверьте
следующее.

•



Правильность установки, коробление или заклинивание люка в

сборе.

•



Заедание троса привода люка

•



Перекос крышки люка

ПРОВЕРКА МОМЕНТА ПРОСКАЛЬЗЫВАНИЯ
ФРИКЦИОННОЙ МУФТЫ ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА
ЛЮКА

1.

Вставьте ключ привода люка из прилагаемого комплекта
инструментов в шестигранное отверстие вала электродвигателя и
прицепите к ключу пружинный динамометр, как показано на рисунке.

2.

Подайте напряжение аккумуляторной батареи между выводами (1) и
(2) разъема электродвигателя и включите его.

3.

Измерьте усилие на пружинном динамометре, когда крутящий момент
электродвигателя уравновесится с усилием на пружине динамометра.
Номинальное значение: 4,7- 6,2 Н

⋅⋅⋅⋅

м

Внимание:
1.

Пружинный динамометр должен находится под прямым
углом к ключу привода люка.

2.

Использование других ключей, отличных от штатного ключа
привода люка, приведет к искажению результатов замеров,
поэтому применяйте только данный ключ.

4.

Если величина момента проскальзывания фрикционной муфты
отличается от номинальной, то отрегулируйте ее до указанной выше
величины.

КУЗОВ -

Люк

42-57

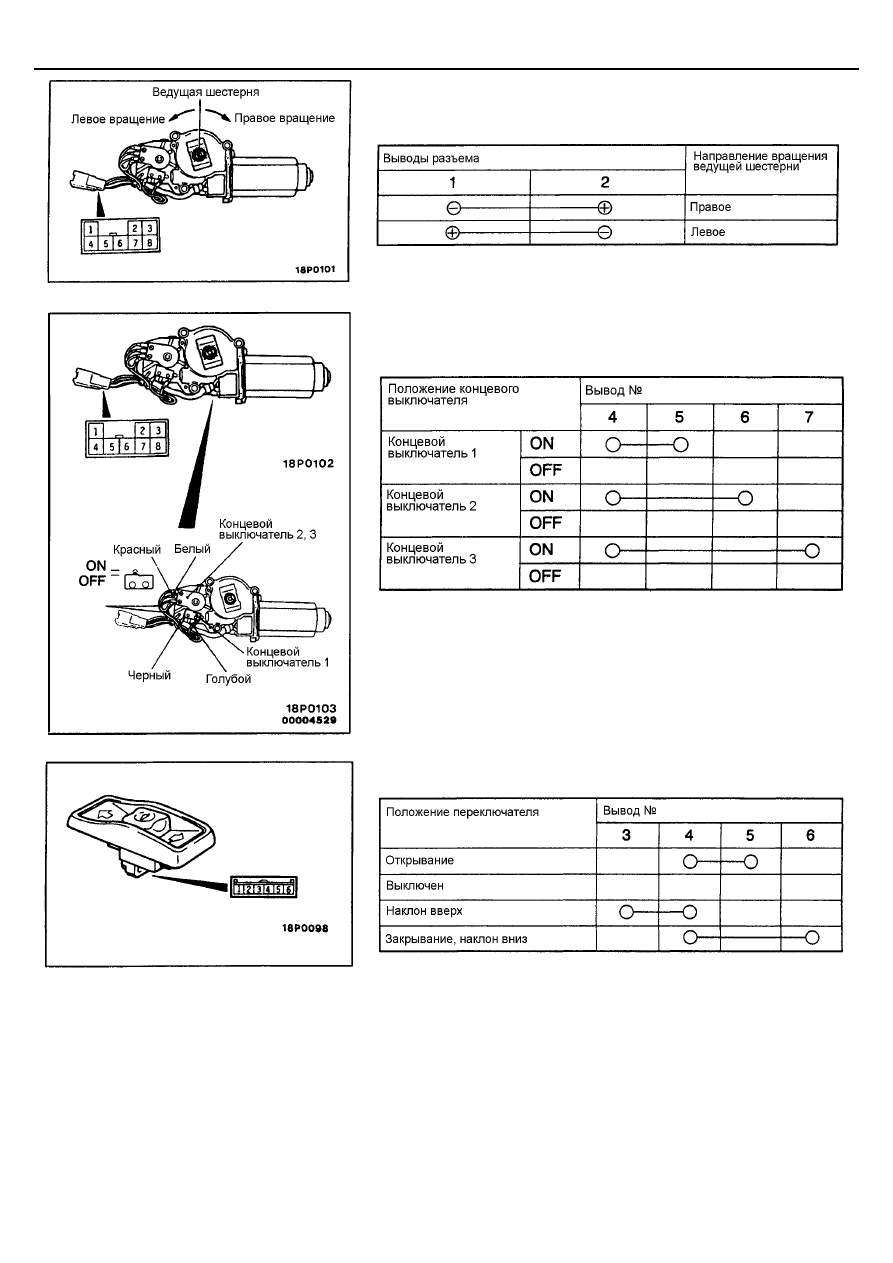

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЛЮКА

Проверьте направление вращения ведущей шестерни электродвигателя
при подсоединении аккумуляторной батареи к выводам разъема

ПРОВЕРКА ЦЕПЕЙ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ

1.

Снимите концевые выключатели с электродвигателя и проверьте их
исправность.

2.

Проверьте цвета маркировки. Затем установите концевые
выключатели как показано на рисунке.

ПРОВЕРКА ЦЕПЕЙ ПЕРЕКЛЮЧАТЕЛЯ ПРИВОДА ЛЮКА
